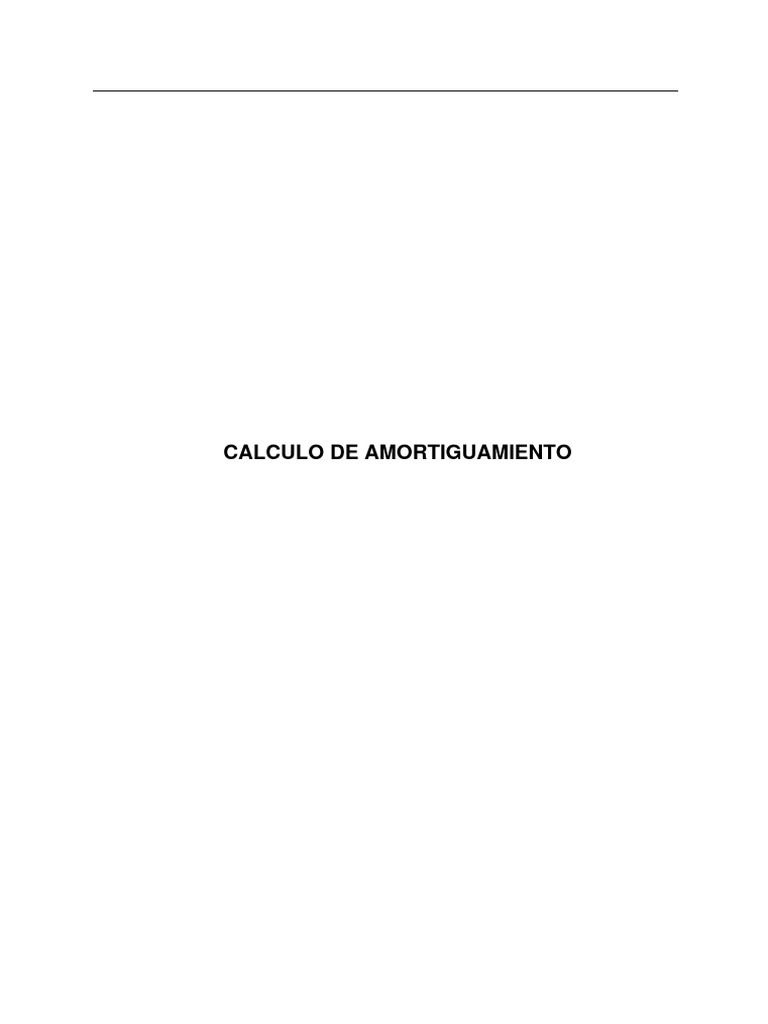

CALCULO DE AMORTIGUAMIENTO

INDICE

1. Objetivo 3

2. Caracterisiticas de los conductores y cables 3

3. Caracteristicas de Amortiguadores 4

4. Seleccion de Amortiguadores 4
 Selección of Amortiguadores

1. Objetivo

El objetivo de este informe es establecer el procedimiento usado para la selección del

tipo cantidad y ubicación de amortiguadores en conductor y cables de guarda de la
Línea de transmisión. La selección de amortiguadores será calculada para el conductor
AAAC 240 mm2, cable OPGW de 80 mm2, cable EHS de 38 mm2.

2. Caracterisiticas de los conductores y cables

a) Conductor de fase AAAC 240 mm2

- Tipo : AAAC Aleación de Aluminio

- sección : 240 mm2
- Diámetro : 20.12 mm
- peso : 0.698 kg/m
- Tiro de rotura : 7623 kg
- Coeficiente de expansión lineal : 23 x10-6 1/ºC
- Modulo de elasticidad final : 6227 kg/mm2
- EDS final : 18% TR del conductor
- Temperatura promedio : 15 °C

b) Fibra óptica OPGW 24 fibras

- Tipo : OPGW
- sección : 80 mm2
- Diámetro : 11.8 mm
- peso : 0.467 kg/m
- Tiro de rotura : 7541 kg
- Coeficiente de expansión lineal : 13.86x10-6 1/ºC
- Modulo de elasticidad final : 15392 kg/mm2
- EDS final : 14% TR del conductor
- Temperatura promedio : 15 °C

c) Fibra óptica OPGW 24 fibras

- Tipo : EHS
- sección : 38 mm2
- Diámetro : 7.94 mm
- peso : 0.305 kg/m
- Tiro de rotura : 5078 kg
- Coeficiente de expansión lineal : 14.3x10-6 1/ºC
- Modulo de elasticidad final : 19000 kg/mm2
- EDS final : 13.6% TR del conductor
 - Temperatura promedio : 15 °C

3. Caracteristicas de Amortiguadores

El amortiguador tipo stockbrigde consiste de grapas que se sostienen en el conductor y

tienen ejes horizontales flexibles que mantienen dos pesas. Hay dos tipos de
amortiguadores tipo stockbrigde, simétrico y asimétrico, los cuales tienen diferentes
pesas respectivamente.

Los amortiguadores asimétricos presentan pesas diferentes en cada lado. En general

cuando están dispuestos a diferentes distancias de la grapa de la cadena, ellos tienden
a responder con una baja frecuencia.

4. Seleccion de Amortiguadores

La selección de amortiguadores no es realizado solo en base al diámetro del conductor,

también se requiere la información de toda la línea, con la ayuda del sistema de
optimización de amortiguadores se encuentra el punto técnico económico.

Los fabricantes utilizan diferente software para el cálculo de la cantidad de

amortiguadores en la línea de transmisión. Para el diseño de la línea de transmisión
tomaremos como base catálogos y la experiencia en las líneas de transmisión que se
encuentran a la misma altitud.
La distribución típica de amortiguadores en conductores y cables de guarda es mostrada
en la siguiente figura:
 E E

E E
F F

E E
F F
G G

4.1 Selección del Amortiguador del conductor AAAC

a) De acuerdo al cuadro N°1, la selección es realizada básicamente conforme al

diámetro del conductor de fase.

Rango de diámetro mínimo – máximo (mm): 19.33 - 21.08

Con el cuadro N°2, los rangos de vanos, numero de amortiguadores por vano y
la distancia en la ubicación de amortiguadores en el conductor es establecido.

Dimensiones de amortiguadores seleccionados:

A = 514 mm; B = 89 mm; con un peso standard de 4.5 kg.

Selección de cantidad de Amortiguadores por vano

Rango de vano (m) 100 < a < 366 366 < a < 671 a > 671
No. de amortiguadores
1 2 3
en cada lado del vano
a: longitud del vano
b) Ubicación de amortiguadores Stockbridge en cada lado del vano.

Distancias recomendadas de la ubicación de los amortiguadores

(m)
E F G (*)
1.14 2.29 4.57

(*)Valores establecidos de acuerdo a los criterios de la tabla

c) Cuadros de selección de amortiguadores

 Cuadro Nº 1
Características de Amortiguadores Stockbridge

Diámetro de Conductor Dimensiones

Peso Normal
(m) (mm)
mínimo máximo A B
 Cuadro Nº 2

Distancias recomendadas para amortiguadores stockbridge

Vanos hasta 366 metros requiere un amortiguador en cada lado; desde 366 metros
hasta 671, requieren dos amortiguadores.

Cuadro de Distancias
Diámetro Diámetro
Distancia Distancia Diámetro Conductor Distancia
Conductor Conductor
(m) (m) (mm) (m)
(mm) (mm)
Min. Max E F Min. Max E F Min. Max E F

4.2 Selección del amortiguador de cable OPGW

a) De acuerdo al cuadro N°1, la selección es realizada básicamente conforme al

diámetro del cable.

Rango de diámetro mínimo – máximo (mm): 11.38 - 11.96

Con el cuadro N°2, los rangos de vanos, numero de amortiguadores por vano y
la distancia en la ubicación de amortiguadores en el conductor es establecido.

Dimensiones de amortiguadores seleccionados:

A = 356 mm; B = 67 mm; con un peso standard de 2.7 kg.

Selección de cantidad de Amortiguadores por vano

Rango de vano (m) 100 < a < 366 366 < a < 671 a > 671
No. de amortiguadores
1 2 3
en cada lado del vano
a: longitud del vano
b) Ubicación de amortiguadores Stockbridge en cada lado del vano.

Distancias recomendadas de la ubicación de los amortiguadores

(m)
E F G (*)
0.68 1.37 2.52

(*)Valores establecidos de acuerdo a los criterios de la tabla

4.3 Selección del amortiguador de cable EHS

b) De acuerdo al cuadro N°1, la selección es realizada básicamente conforme al

diámetro del cable.

Rango de diámetro mínimo – máximo (mm): 7.87 - 8.33

Con el cuadro N°2, los rangos de vanos, numero de amortiguadores por vano y
la distancia en la ubicación de amortiguadores en el conductor es establecido.

Dimensiones de amortiguadores seleccionados:

A = 305 mm; B = 57 mm; con un peso standard de 0.91 kg.

Selección de cantidad de Amortiguadores por vano

Rango de vano (m) 100 < a < 366 366 < a < 671 a > 671
No. de amortiguadores
1 2 3
en cada lado del vano
a: longitud del vano

b) Ubicación de amortiguadores Stockbridge en cada lado del vano.

Distancias recomendadas de la ubicación de los amortiguadores

(m)
E F G (*)
0.38 0.76 2.52

(*) Valores establecidos de acuerdo a los criterios de la tabla
