Nro.

Supervisión y Control de Procesos Industriales Página 1 / 7

Tema :
AS-interface Gateway
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 1

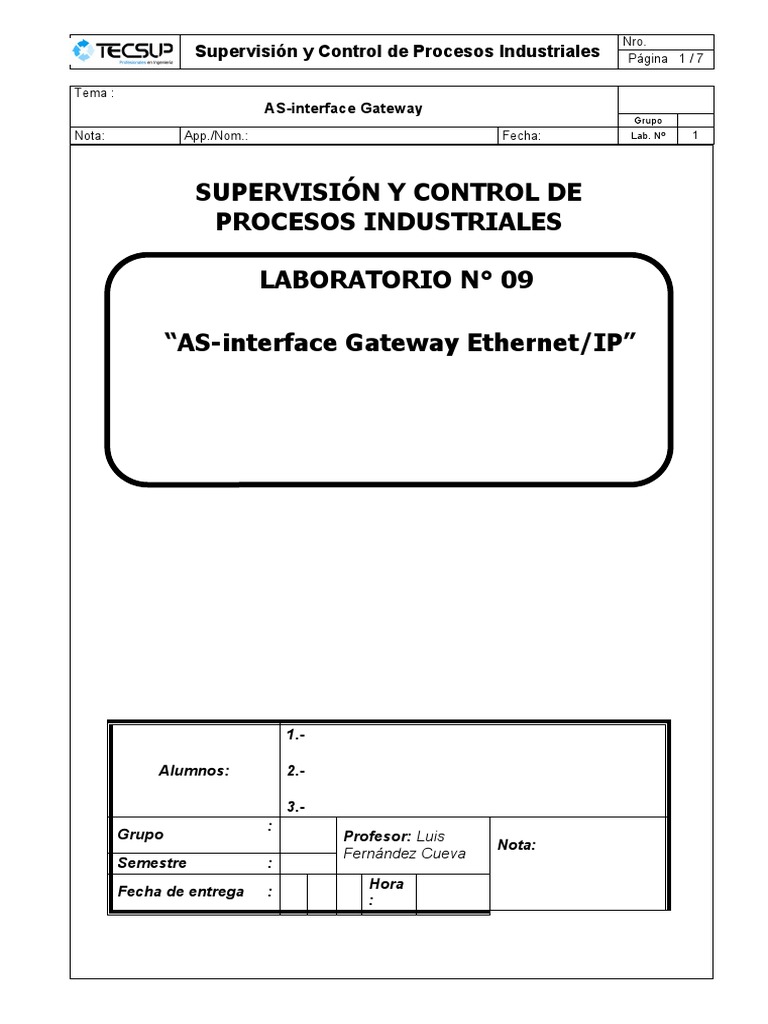

SUPERVISIÓN Y CONTROL DE
PROCESOS INDUSTRIALES

LABORATORIO N° 09

“AS-interface Gateway Ethernet/IP”

1.-

Alumnos: 2.-

3.-
:
Grupo Profesor: Luis
Nota:
Fernández Cueva
Semestre :
Hora
Fecha de entrega :
:
 Nro.
Supervisión y Control de Procesos Industriales Página 2 / 7

Tema :
AS-interface Gateway
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 1

I. OBJETIVOS

 Identificar las principales opciones de la interfaz web de un maestro ASi

Ethernet/IP
 Realizar diagnóstico y configuración a través de la interfaz web del maestro
 Visualizar los diferentes nodos de la red ASI en la interfaz web
 Integrar los sensores en la red ASi con un controlador Allen Bradley
mediante Ethernet/IP

II. REQUERIMIENTOS

 PC compatible
 Fuente de alimentación para red AS-interface
 Master ASi, módulos esclavos ASi
 Sensores inductivos y sensores capacitivos
 Cable autocicatrizante, destornilladores (perilleros)
 Herramienta de software

III. PROCEDIMIENTO
1. CONEXIÓN FÍSICA DE LA PC AL MASTER ASi
Revisar los documentos pdf:
tdoct2183c_eng manual.pdf
tdoct2110a_eng web interface.pdf

1.1. Master ASi con interfaz Ethernet/IP

 Realice el esquema de conexionado de los dispositivos de red.

 Identifique cada uno de los dispositivos.

2. Configuración para comunicación mediante Ethernet/IP

 Nro.
Supervisión y Control de Procesos Industriales Página 3 / 7

Tema :
AS-interface Gateway
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 1

2.1. Uso del display del maestro

 Mediante El display del equipo, navegue a través de las opciones y realice la

configuración de la dirección Ip. Asigne una dirección 192.168.50.XXX, elija un
valor para XXX.
 Anote la opción utilizada y las configuraciones establecidas.

 ¿Qué configuración se usó para la dirección Ip?. ¿Por qué no se utiliza la opción
DHCP?

 Luego de revisar las opciones, indique qué otro tipo de protocolo soporta el
maestro:

 Realice un esquema de red para integrar el maestro a través del protocolo Modbus
TCP

2.2. Interfaz Web del maestro ASi

 Utilice la máquina virtual que contiene el software de Rockwell.
 Para acceder al servidor web del maestro, cargue una ventana con el explorador de
internet de Windows y coloque en la barra de direcciones la dirección ip asignada
al maestro ASi, anote los mensajes mostrados:

 Instale Java runtime, necesario para ejecutar el servidor web y siga las
recomendaciones que indica el software para habilitar el contenido de la aplicación.
 Nro.
Supervisión y Control de Procesos Industriales Página 4 / 7

Tema :
AS-interface Gateway
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 1

Anote las configuraciones realizadas en Internet Explorer y en Java para conseguir

la correcta ejecución de la aplicación web del maestro ASi:

 Navegue a través de las diferentes opciones de la interfaz web e indique las

principales funciones:

 Anote el nodo y la descripción de todos los esclavos conectados en la red. Capture

la imagen de la lista de esclavos y la vista gráfica:

 Utilice los datos obtenidos para identificar plenamente los equipos.

 Realice el cambio de direcciones de los esclavos de manera que inicie en el nodo
uno (1), de manera se tenga orden según se encuentran instalados en la red en
sentido derecha a izquierda.
 Anote la nueva lista de nodos de la red con su correspondiente descripción:

 Especifique y documente con imágenes todas las configuraciones necesarias para

que los cambios realizados sean aceptados y grabados en el maestro:

 Responda lo siguiente:
¿Cuál es la contraseña por defecto para la aplicación web?
¿En qué modo debe encontrarse el maestro para poder realizar cambios en la
configuración?

2.3. Integración de la red ASi mediante un PAC Allen Bradley

 Nro.
Supervisión y Control de Procesos Industriales Página 5 / 7

Tema :
AS-interface Gateway
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 1

 Emplee la información disponible en el documento pdf: tdoct2183c_eng

manual.pdf (pág 91) para integrar equipos mediante EtherNet/IP y documente el
procedimiento realizado para establecer comunicación entre el controlador L24ER
y el maestro ASi VBG-ENEX-K20-D:

 Responda lo siguiente:
¿Por qué es necesario el EDS del maestro ASi?
¿Cuál es el procedimiento para registrar el EDS?

3. Identificación del mapeo de los esclavos ASi, en los tags del controlador L24ER.
 Cargue la lista de tags del controlador e identifique las entradas y salidas que
corresponden al maestro ASi. Note la ubicación de los datos de cada esclavo y
verifique la presencia de todos los nodos.
 De lo observado, explique cómo está realizado el mapeo de datos ASi y documente
con imágenes y tablas la correspondencia entre la configuración de la red y el
mapeo observado.

 Realice el cambio de direcciones de todos los esclavos esta vez para iniciar en el
nodo diez (10). Utilice la interfaz web del maestro. Anote el procedimiento y los
cambios necesarios para que el maestro acepte la nueva configuración.
 Nro.
Supervisión y Control de Procesos Industriales Página 6 / 7

Tema :
AS-interface Gateway
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 1

 Compruebe que sus observaciones sobre el mapeo son correctas y que comprende
plenamente la asignación de tags para cada nodo. Documente con imágenes y
tablas la nueva configuración.

OBSERVACIONES Y CONCLUSIONES
 Nro.
Supervisión y Control de Procesos Industriales Página 7 / 7

Tema :
AS-interface Gateway
Grupo
Nota: App./Nom.: Fecha: Lab. Nº 1

Rúbrica

A (muy B C D (Requiere
bueno) (bueno) (Regular) Mejora) PESO
4 3 2 1
Asiste con puntualidad a la sesión
4 3 2 1 20%

Realiza y ejecuta de manera

ordenada las instrucciones de
desarrollo de la práctica 4 3 2 1 20%

Comprende los procedimientos que

involucra la experiencia en
referencia al tema de la práctica 4 3 2 1 20%

Consigna evidencia del desarrollo

realizado con imágenes y 4 3 2 1 20%
comentarios pertinentes
Redacta informe y consigna
conclusiones relevantes. Respeta la 4 3 2 1 20%
fecha de entrega
