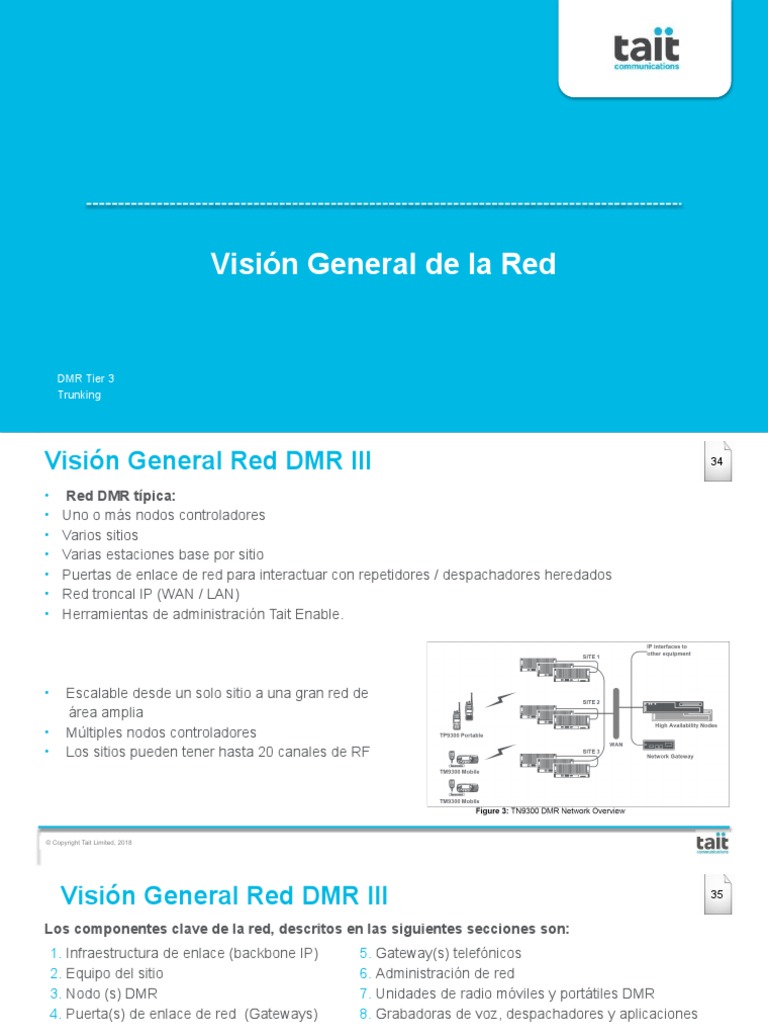

Visión General de la Red

DMR Tier 3
Trunking
© Copyright Tait Limited, 2018
Visión General Red DMR III 34

• Red DMR típica:

• Uno o más nodos controladores
• Varios sitios
• Varias estaciones base por sitio
• Puertas de enlace de red para interactuar con repetidores / despachadores heredados
• Red troncal IP (WAN / LAN)
• Herramientas de administración Tait Enable.

• Escalable desde un solo sitio a una gran red de

área amplia
• Múltiples nodos controladores
• Los sitios pueden tener hasta 20 canales de RF

© Copyright Tait Limited, 2018

 Visión General Red DMR III 35

Los componentes clave de la red, descritos en las siguientes secciones son:

1. Infraestructura de enlace (backbone IP) 5. Gateway(s) telefónicos
2. Equipo del sitio 6. Administración de red
3. Nodo (s) DMR 7. Unidades de radio móviles y portátiles DMR
4. Puerta(s) de enlace de red (Gateways) 8. Grabadoras de voz, despachadores y aplicaciones

1
Linking Equipment Linking Equipment IP Switch 1
1 LINKING 1
Microwave
TP9300 Portable E1/T1
High Availability Nodes
7 Fiber-optic
3
2 TB9300 Base Station
TM9300 Mobile

1
TM9300 Mobile

5 4 8 8 8 6
EnableReport EnableMonitor

VOICE
PSTN/PABX
GATEWAYS RECORDER APPLICATIONS DISPATCH NETWORK MANAGEMENT

© Copyright Tait Limited, 2018

Infraestructura de Enlace (IP Backbone) 36

Ventajas de Usar IP
• Flexibilidad
• Arquitectura de conmutación de paquetes tolerante a fallas
• Escalable: fácil de cumplir con los requisitos futuros

• Reducción de costos
• Consumo de ancho de banda reducido
• Línea de Mantenimiento

• Multiplexación de voz y datos

• Convergencia de redes
• QoS / DSCP – Priorización por tipo de tráfico (Voz/Datos)
- Se requiere cola estricta QoS
- Aplicaciones e interfaces habilitadas para WEB: administración de red abierta simple

• La calidad del delineamiento de la red IP es crucial para el éxito de la red DMR.

© Copyright Tait Limited, 2018

Infraestructura de Enlace (IP Backbone) 36

IP Backbone es el medio para interconectar los sitios DMR

• Protocolo de Internet seguro de buena calidad

• DMR requiere un mínimo de 32 kb / s por ranura de voz,
• latencia inferior a 40 ms, (objetivo máximo de 10 ms)
• Jitter de menos de 20 ms
• Pérdida de paquetes inferior al 0,01%

Gestión de DMR basada en web

• Mínimo 128 kb / s por sitio para configuración y administración
• Recomendado más de 1 Mb / s para actualizaciones de software remotas

© Copyright Tait Limited, 2018

Equipo Sitio DMR 37

• Arquitectura Sitio
• Estación base TB9300 (canal de control y canales de tráfico).
• Switch Ethernet (1 puerto por canal físico)
• Equipos de antena TX y RX

TB9300
Red de Conexión vía
Ethernet al nodo
Tx Rx

Equipo de TB9300
Combinadores RF

Cableado
RF TB9300

© Copyright Tait Limited, 2018

Equipo Sitio DMR 37

• Repetidor TB9300
• Estante 4RU 19 ”
• Uno o dos canales de RF por rack
• Cada rack de estación base proporciona dos o cuatro canales "lógicos"

• Estación base TB7300

• Estante 1RU de 19 "
• Un canal de RF por rack
• Cada estación base proporciona dos canales "lógicos"

© Copyright Tait Limited, 2018

Equipo Sitio DMR 39

TB9300 Nodo autónomo / Nodo de reserva Troncalización de sitio único

• La estación base funciona como un SITE 1

controlador de nodo integrado embedded

node
CH 1 CH 2

• Se espera que el nodo integrado se utilice

solo como nodo de reserva Link to
node down
CH 3 CH 4 SITE 2

• Si se configura como "Canal de control",

intentará tomar el control del sitio si el sitio
ha perdido la conectividad a la red. CH 5 CH 6
SITE 3

• Cuando este nodo es maestro, enviará un

mensaje de "conectividad limitada" a las
unidades de radio
Node
WAN

© Copyright Tait Limited, 2018

Nodo DMR 39

Arquitectura de red básica DMR

SITE 1

SITE 2
TB9300

Tx Rx

RF combining TB9300
equipment

RF SITE 3
cabling TB9300

Node
WAN

© Copyright Tait Limited, 2018

Nodo DMR 42

Arquitectura

Nodo de control

• establecimiento de llamada
• generar y almacenar registros de llamadas
• Notificar alarmas
• conmutación de nodos
• Enrutamiento del tráfico de voz
• servidor montado en bastidor que ejecuta el software del controlador de nodo Tait.
• interfaces a equipos de terceros y otras redes:
• Servidor de agente de usuario SIP
• Interfaz de consola de despacho basada en SIP
• Gateways de red
• Conectividad a redes de radio convencionales
• Datos de IP

© Copyright Tait Limited, 2018

Nodo DMR 42

Capacidad
• La red DMR es escalable
• máximo 20 nodos
• máximo de 250 sitios (hasta 1000 estaciones base)
• 300 puertas de enlace de red (utilizadas para telefonía e interfaces analógicas heredadas)

© Copyright Tait Limited, 2018

Equipo de Nodo 42

• Nodo controlador TN9300

• Kontron CG2300 (High Tier) Dell 220/230 (Mid Tier)

Funciones:
• Establecimiento de llamada
• Conmutación de paquetes de voz
• Registros de radio
• Validación de radio
• Generar y almacenar registros de llamadas
• Generación de alarmas en respuesta a condiciones de falla
• Servidor de agente de usuario SIP

© Copyright Tait Limited, 2018

Equipo de Nodo 42

• Nodo Controlador TN9300

• Kontron CG2300 (High Tier) Dell 230/240 (Mid Tier)

• 250 sitios • 100 Sitios

• 2000 Canales Lógicos • 500 Canales Lógicos

© Copyright Tait Limited, 2018

Nodo DMR 43

Operación Nodo DMR

• En una red DMR, un nodo tiene dos funciones:
• un nodo de control
• un nodo de conmutación
+ redundancy
+ economical + load sharing
SITE 1 SITE 2 SITE 1 SITE 2

SITE 3 SITE 3
Node 1 Node 1 Control and Switching
Control and Switching

Node 2 Switching

Node 3 Switching

WAN WAN

single-node network multi-node network

© Copyright Tait Limited, 2018

Equipo de Nodo 45

Alta Disponibilidad (License TNA-S302)

• Sincronización bases de datos

database

Nodo de
Conmutación 3

database database

SIncronización
Nodo de Control 1  Configuración de Nodo de
Nodo Conmutación 2
 Registro de Unidades

© Copyright Tait Limited, 2018

Equipo de Nodo 45

• Alta Disponibilidad (License TNA-S302)

• si se produce una conmutación, el nuevo nodo de control está utilizando un conjunto de datos actual

database

Nodo de
Conmutación 3

database database

Sincronización
 Configuración Nodo Nodo de
Nodo de Control 1  Registro de Unidades Conmutación 2

© Copyright Tait Limited, 2018

Equipo de Nodo 46

• Switch Ethernet

• utilizado para conectar el nodo a la red troncal IP

© Copyright Tait Limited, 2018

•
Puerta de Enlace Entre Redes 47

Puerta de enlace entre redes TN9500

• Solución para la migración MPT
• TN9500 ​permite la conexión de:
- Red TaitNet MPT (T1541) a red MPT-IP o DMR
- Red MPT-IP a una red DMR
- TN9500 Inter-Network Gateway

TaitNet MPT-IP or
TaitNet MPT Network
TN9300 DMR Network

DAS Node TN9500

Switching
Node
DAS Node

Control
Node
DAS Node

Switching
NMT Node
WEB UI
`

© Copyright Tait Limited, 2018

Puerta de Enlace Entre Redes 48

Puerta de enlace entre redes TN9500

• Solución para grandes redes regionales RED 1 DMR TN9300 RED 2 DMR TN9300
TN9500
• TN9500 ​permite la conexión de: Nodo Nodo
- Red MPT-IP a MPT-IP Conmutación Conmutación

- DMR a red (s) DMR

Nodo de Nodo de
Control Control

Nodo Nodo
Conmutación Conmutación

RED 2 DMR TN9300 RED 4 DMR TN9300

Nodo Nodo
Conmutación Conmutación

Nodo de Nodo de
Control Control

Nodo Nodo
Conmutación Conmutación

© Copyright Tait Limited, 2018

Puerta de Enlace TN8271 49

TN8271
• Dispositivo de uso general
• Interfaz de un solo canal a la red
• AMBE VoIP a audio analógico de 4 hilos
• Aplicación basada en web para mantenimiento, configuración, diagnóstico y actualización de firmware.
• Soporte SNMP para monitoreo NMS

© Copyright Tait Limited, 2018

Puerta de Enlace TN8271 49

TN8271
Aplicaciones

• Interface línea convencional (4-wire E&M interface)

• Consola de despacho análoga (4-wire E&M interface)
• Grabadores de audio análogos (4-wire E&M interface)
• Puerta de Enlace SIP (Para interconexión Telefonica) Transcodificación AMBE & G711

© Copyright Tait Limited, 2018

Puerta de Enlace TN8271 50

TN8271
• Puerta de Enlace Convencional
Terminal de Línea Despacho

Despacho Análogo Repetidor Análogo

Audio 4 hilos 4-Hilos E&M

TN8271 Gateway

TN8271 Gateway

Nodos Alta disponibilidad

WAN
EQUIPO DE SITIO RED IP PRIVADA

© Copyright Tait Limited, 2018

Puerta de Enlace 53

TN8271
• Interconexión telefónica / puerta de enlace
• Las puertas de enlace de telefonía (por ejemplo, el enrutador de servicios integrados Cisco
881 (que se muestra a continuación) permite que los usuarios de radio y teléfonos se
comuniquen entre sí
• SIP se utiliza para configurar y borrar llamadas
• formato de voz (ley  G.711)

Cisco 881

© Copyright Tait Limited, 2018

Puerta de Enlace 53

Aplicaciones de puerta de enlace de red TN8271

• Interconexión Telefonica SIP PSTN/PBX

SIP

G.711 Puertas de
enlace TN8271

IP Switch

AMBE+2

Nodos alta disponibilidad

Red IP Privada

© Copyright Tait Limited, 2018

Administración de Red 55

Node Web UI (Interface de Usuario WEB Nodo)

• El Nodo proporciona administración de terminal basada en web y monitoreo de elementos de red a
través de una sesión segura con un navegador web común.

IP Switch

High Availability Nodes

TB9300 Base Station

https://172.16.1.1/node.html#status

Web
Browser

NETWORK MANAGEMENT

© Copyright Tait Limited, 2018

Administración de Red 55

Tareas que se pueden realizar:

• Verificar el estado de alarma de la red
• Ver / editar la información de la flota
• Ver / editar parámetros de red
• Monitorear el funcionamiento de la red
• Descargar registros de llamadas y otros archivos
• Realizar copias de seguridad de la base de datos de configuración de flota y nodos
• Actualización de firmware de nodo

El equipo de la estación base TB9300 también proporciona una terminal de administración y monitoreo
web que permite:
mantenimiento
configuración
diagnóstico
calibración
actualizaciones de firmware

© Copyright Tait Limited, 2018

Administración de Red 57

Tait EnableFleet
• Sistema de configuración / gestión de flota centralizada
• Alojamiento en las instalaciones del cliente o en la nube
• conjunto definido de configuraciones almacenadas en una base de datos central
• fácil implementación

data

OTAP Agent
data database
data

MANAGE + EnableFleet Core DEPLOY

REPORTS - web service
- file generation
- REST interface API
- fleet configuration database Optional
EnableProtect
ASK dongle

EnableFleet Manager EnableFleet Client

- dashboard - local data store
- reports
- device and group configuration

© Copyright Tait Limited, 2018

Administración de Red 57

Tait EnableFleet
• Archivos de programación de radio
• Firmware
• Licencias de software
• Operación de servidor / cliente
• Clave del sistema avanzado (ASK)

data

OTAP Agent
data database
data

MANAGE + EnableFleet Core DEPLOY

REPORTS - web service
- file generation
- REST interface API
- fleet configuration database Optional
EnableProtect
ASK dongle

EnableFleet Manager EnableFleet Client

- dashboard - local data store
- reports
- device and group configuration

© Copyright Tait Limited, 2018

Administración de Red 58

Tait EnableMonitor
• plataforma de gestión de red flexible
• monitorear, medir e informar cada aspecto de la salud de su red de radio.
• Tecnología SNMP sobre IP
• SNMP v2c y v3

Tres funciones principales:

• sondeo y registro DMR network

• alarmas
• diagnóstico CONTROL CENTER

database

EnableMonitor

REMOTE ACCESS

© Copyright Tait Limited, 2018

Grabadoras de voz DMR 61

• Protocolo de grabadora de voz (VRP) de TN9300

• Grabación de voz compatible con VRP
• Llamadas de unidad a unidad
• Llamadas grupales
• SIP, AIS y DIP.

AMBE Voice
VRP Data
Voice
Node
Recorder
G7.11 Voice AMBE Decoder

G7.11 Voice

Web browser-based recording management

© Copyright Tait Limited, 2018

Grabador de voz Eventide NexLog 62

General

• La grabadora de voz Eventide se puede utilizar para grabar la transmisión de voz desde el controlador
de nodo DMR a través de la interfaz VRP. Se requiere un decodificador DVSI adicional para
decodificar la voz codificada AMBE proveniente del sistema DMR para su reproducción

NexLog 740

3U platform • Redundant power • Redundant HDDs

8 - 240 DMR Radio channels

NexLog 840

4U platform • Redundant power • Redundant HDDs

8 - 240 DMR Radio channels

© Copyright Tait Limited, 2018

Eventide MediaWorks PLUS 62

• Software de recuperación de incidentes y recuperación instantánea basado en navegador

• buscar y reproducir fácilmente
• recrear y guardar incidentes complejos que involucren múltiples llamadas
• vista avanzada de línea de tiempo gráfica bidimensional
• repetición simultánea multicanal
• funciones avanzadas de gestión de grabación de incidentes
• administrador de configuración basado en navegador

© Copyright Tait Limited, 2018

 Referencia 63

Elemento Limites servidores high tier Limites servidores mid tier

Sitios / Red 250 100
Canales de Control / Red 250 100
Canales Físicos / Red 1000 (2000 logical channels) 250 (500 logical channels)
Canales Físicos / Sitio 20 (40 logical channels)
Nodos / Red 20
Conexiones de Audio Activas / Nodo 250 100
Cada conexión activa consta de:
canal lógico reciter
puerta de enlace de red
una llamada en una troncal AIS
una llamada en una troncal SIP
Latencia
• de audio (desde PTT, incluida cualquier
configuración de llamada requerida, hasta audio de la parte b) 400 ms
Network Gateways / Red 300 150
Conexiones Físicas DIP 300 150
Conexiones Físicas SIP y AIS 300 150
Llamadas simultáneas de paquetes de datos a paquetes
datos puerta de enlace / red (solo una ranura) 100 50
Conexiones entre redes / nodo
© Copyright Tait Limited, 2018
1
