Comunicación de Datos Industriales

Pag. 1
Laboratorio: Antenas

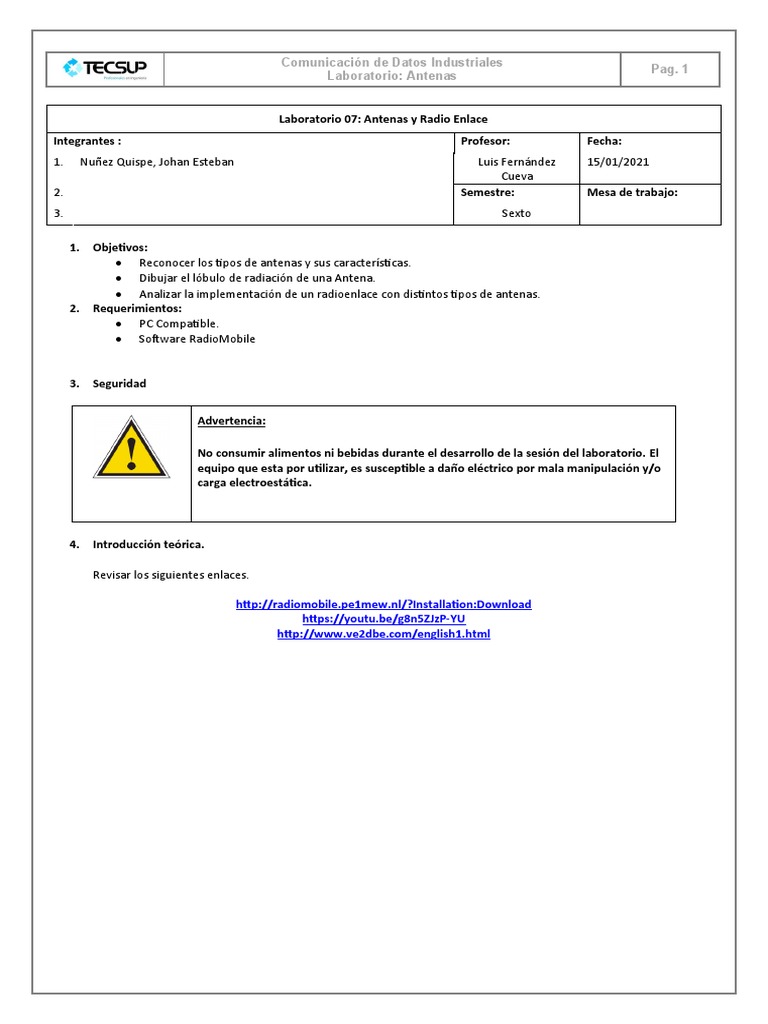

Laboratorio 07: Antenas y Radio Enlace

Integrantes : Profesor: Fecha:
1. Nuñez Quispe, Johan Esteban Luis Fernández 15/01/2021
Cueva
2. Semestre: Mesa de trabajo:
3. Sexto

1. Objetivos:
 Reconocer los tipos de antenas y sus características.
 Dibujar el lóbulo de radiación de una Antena.
 Analizar la implementación de un radioenlace con distintos tipos de antenas.
2. Requerimientos:
 PC Compatible.
 Software RadioMobile

3. Seguridad

Advertencia:

No consumir alimentos ni bebidas durante el desarrollo de la sesión del laboratorio. El

equipo que esta por utilizar, es susceptible a daño eléctrico por mala manipulación y/o
carga electroestática.

4. Introducción teórica.

Revisar los siguientes enlaces.

http://radiomobile.pe1mew.nl/?Installation:Download
https://youtu.be/g8n5ZJzP-YU
http://www.ve2dbe.com/english1.html
 Comunicación de Datos Industriales
Pag. 2
Laboratorio: Antenas

5. Procedimiento.

5.1. Reconocimiento de parámetros característicos de las antenas.

Complete la tabla indicando las características de cada antena.

TEW-AO08O ANT24-1201 TEW-OA14DK TEW-OA24D

Parámetros
característicos

Tipo de Antena Omnidireccional Direccional Direccional Direccional

Direccionalidad Lineal Vertical Linear Vertical Vertical Linear Vertical

Frecuencia de
2.400 – 2.5MHz 2.4 2.5 GHz 2.4MHz – 2.5MHz 2.4 – 2.5MHz
Operación

Ganancia 8dBi 12dBi 14dBi 24dBi

Tipo de Conector Hembra Tipo -N Hembra Tipo-N Hembra Tipo-N Hembra Tipo-N

Impedancia 50 Ohms 50 Ohms 50 Ohms 50 Ohms

Dimensiones 25 x 80 x 520mm 28 x 8.7 x 4.8 cm 240 x 240 x 69.5 mm 100 x 60 x 50mm

HPBW/ Horizontal 360° 50° 30° 10°

HPBW/ Vertical 15° 53° 30° 14°

Certificaciones CE, FCC CE, FCC CE, FCC CE, FCC

Aplicación

Conexiones en puente
Repartir internet de un Dar internet de un
punto a punto Torre repartidora de
pueblo a un punto a otro
entre 2 zonas o internet
punto céntrico lejano
edificios

Describa a qué hace referencia

el término HPBW.

Es el rango horizontal o vertical

 Comunicación de Datos Industriales
Pag. 3
Laboratorio: Antenas

de conectividad, en caso de
antenas omnidireccionales es
de 360°

En función de HPBW construya

los diagramas respectivos de los
lóbulos de radiación, en 2D
TEW-AO08O:

ANT24-1201

TEW-OA14DK

TEW-OA24D

5.2. Diseño de radio enlace – Radio Mobile.

ESCENARIO
Tenemos dos plantas de extracción de materiales de construcción ubicadas en dos zonas alejadas de la ciudad (Una al pie del
Chachani y la otra a la altura de Chiguata), las cuales deben estar constantemente comunicadas para coordinar las
operaciones de extracción cada día. Haciendo una visita a ambos lugares y utilizando una unidad GPS, se encontraron dos
ubicaciones perfectas para el enlace, dos elevaciones de terreno en cada lado en las que se podría poner una torre no muy
alta (15m aprox.). Se desea saber si es posible, desde estas dos ubicaciones, enlazar ambas plantas de extracción. De no ser
posible, plantear ubicaciones alternativas.

Las coordenadas de los posibles puntos de enlace son los siguientes:

(Están en unidades WGS84)
Planta Chachani: 16º16’12.5” Lat. Sur 071º35’52.2” Long. Oeste
Planta Chiguata: 16º25’15.2” Lat. Sur 071º20’36.7” Long. Oeste
 Comunicación de Datos Industriales
Pag. 4
Laboratorio: Antenas

Estas coordenadas fueron obtenidas con una unidad GPS con un margen de error de 9m.
Como equipos, tenemos dos APs de 15dBm de potencia de salida. Debemos calcular las antenas adecuadas, sabiendo que
estos equipos tienen -85dB de sensibilidad. La distancia aproximada es de 30km.

Lo primero que necesitamos hacer es

iniciar el programa Radio Mobile para
simular con los datos obtenidos y
verificar la factibilidad del enlace.
Experimentalmente, hemos obtenido
que las coordenadas del centro de la
ciudad son 16º19’14” Lat. Sur y
071º29’07” Long. Oeste. Estas
coordenadas nos van a servir de centro
para nuestro mapa de Arequipa. Como
el enlace no es muy largo, usaremos un
radio de 50km, para tener mayor
claridad.

Ingresamos al menú FILE y escogemos

MAP PROPERTIES, de ahí, escogemos del
lado izquierdo el botón que dice ENTER
LAT LON or QRA y en el dialogo que
aparece colocamos las coordenadas del
centro de la ciudad, que nos van a servir
de centro del mapa. Hay que tener
cuidado con escoger Latitud SUR (S) y
Longitud OESTE (W).
Hacemos clic en APPLY y regresaremos a
MAP PROPERTIES. Aquí ponemos 50km
en la altura del mapa, para tener una
extensión más o menos clara del lugar.
Luego en ELEVATION DATA SOURCE
escogemos SRTM y en DRIVE OR PATH
escogemos la ruta donde está instalado
RADIO MOBILE, esta configuración sólo
es necesaria una vez, pero es necesario
indicarla a veces.

Luego hacemos clic en APPLY y,

empezará el trazado del mapa.
Al finalizar el proceso, podemos ver el
mapa físico de la ciudad. Los detalles
más resaltantes son los tres volcanes y el
valle formado por el río.
 Comunicación de Datos Industriales
Pag. 5
Laboratorio: Antenas

El siguiente paso consiste en ubicar

nuestros puntos del enlace, para ello
vamos al menú FILE y escogemos UNIT
PROPERTIES, ahí nos aparecerá un
dialogo donde debemos ingresar las
coordenadas de cada una de las
unidades de nuestro enlace.
Seleccionamos UNIT01 y hacemos clic en
ENTER LAT LON or QRA y en el nuevo
dialogo escribimos las coordenadas de la
unidad Chachani: 16º16’12.5” Lat. Sur
071º35’52.2” Long. Oeste. Repetimos la
operación con UNIT02 e ingresamos las
coordenadas de la unidad Chiguata:
16º25’15.2” Lat. Sur 071º20’36.7” Long.
Oeste

Terminado esto, aparecerán las dos

unidades en nuestro mapa
 Comunicación de Datos Industriales
Pag. 6
Laboratorio: Antenas

Nuestro siguiente paso será establecer

las características del enlace, es decir,
frecuencias de operación, antenas,
torres, etc., para ello regresamos al
menú FILE y escogemos NETWORKS
PROPERTIES. Aquí establecemos las
características de nuestro enlace. En la
ficha PARAMETERS, establecemos los
rangos de frecuencias a utilizar: 2400-
2485MHz, polarización Horizontal,
Pérdidas de ciudad de 1% y clima
Temperado Continental. La idea es
reproducir aproximadamente las
características de la ciudad.

Luego pasamos a la ficha TOPOLOGY

para establecer el tipo de enlace que
vamos a usar. Para nuestro caso es una
red de Datos de tipo MASTER/SLAVE.

Luego pasamos a MEMBERSHIP, aquí

vamos a elegir que unidad va a servir de
“MASTER” y cuál de subordinada
“SLAVE”. En nuestro caso, UNIT01 va a
ser MASTER y UNIT02 va a ser SLAVE.
 Comunicación de Datos Industriales
Pag. 7
Laboratorio: Antenas

Ahora configuramos la altura de las

torres y el tipo de sistema a usar. En la
ficha Systems establecemos los
parámetros de la red. Como nombre le
pondremos ENLACE WIRELESS, la
potencia de transmisión de los APs es
15dBm (Transmit Power), la sensibilidad
(Receiver Threshold) es de -85dBm.
Probamos el enlace con antenas de
18dBi y con torres de 15m.

Ya hemos configurado los parámetros de

nuestra red. Nos queda pasar a STYLE si
queremos modificar los colores del
enlace. En nuestro caso lo vamos a dejar
como está.

Una vez que esta todo configurado,

hacemos clic en APPLY y se harán
efectivos nuestros parámetros de
configuración. Notaremos la presencia
de una línea verde entre nuestras
unidades. Esto indica que el enlace es
factible. Para tener una mejor idea de
cómo está funcionando, podemos entrar
al menú TOOLS y escoger RADIO LINK.
Ahí aparecerá el perfil del enlace,
indicándonos todos los parámetros
adicionales, distancias y pérdidas.

Podemos observar que el enlace es

factible desde las ubicaciones que
hemos establecido. Es posible observar
el enlace como si estuviésemos parados
en las torres. Para ello en el menú VIEW
de RADIO LINK, buscamos OBSERVE y
escogemos un ángulo de observación.
Para nuestro caso, probaremos con 40º
 Comunicación de Datos Industriales
Pag. 8
Laboratorio: Antenas

Podemos observar la presencia de un posible obstáculo cercano. Quizás moviendo un poco las ubicaciones
podemos lograr un mejor enlace. Una solución sería ponerle un poco más de altura a la torre. Eso se vería mejor
en el terreno real, además debemos tomar en cuenta el margen de error del GPS.
La práctica nos va a demostrar que ese obstáculo no es realmente importante, debido a que pasamos por un
costado con bastante holgura.
Esto ha sido una vista rápida de las funciones básicas del programa Radio Mobile. Este programa tiene funciones
mucho más complejas, tales como comunicaciones directas con unidades de GPS para hacer rastreo y cosas así.
Es sólo cuestión de sentarse y experimentar. Examinar cada función en detalle y documentarla, sería para hacer
un libro completo.
Cambios.

Cambio de antena de omnidireccional a yagi

Señal obtenida
 Comunicación de Datos Industriales
Pag. 9
Laboratorio: Antenas

Cambio de dirección de señal

 Comunicación de Datos Industriales
Pag. 10
Laboratorio: Antenas

6. Conclusiones y observaciones.

Observaciones
 Ante cambios de antena se pierde la conexión esto se generó ante el cambio de Omnidireccional a Yagi.
 Quitando el fixed se puede direccionar la antena de forma manual y automática, siempre fijando un master y slave.
 La antena pierde señal en caso de distancia y altura.
Conclusiones
 Se puede alcanzar coberturas más largas con una antena direccional hacia donde el punto que queramos conectar.
 El tamaño de antena es importante ya que con ella definimos la recepción para un mejor rango y señal, evitando la
perdida por obstáculos.
 El uso de una antena omnidireccional, es dificultoso ya que se debe estudiar el terreno a colocarla para evitar la pérdida
de señal y es utilizada para cubrir una zona desde un punto céntrico.
 La selección de antenas se debe realizar con un correcto estudio de la zona, lugar y altura apropiada.
