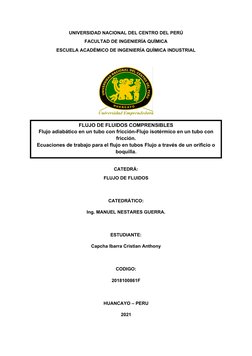

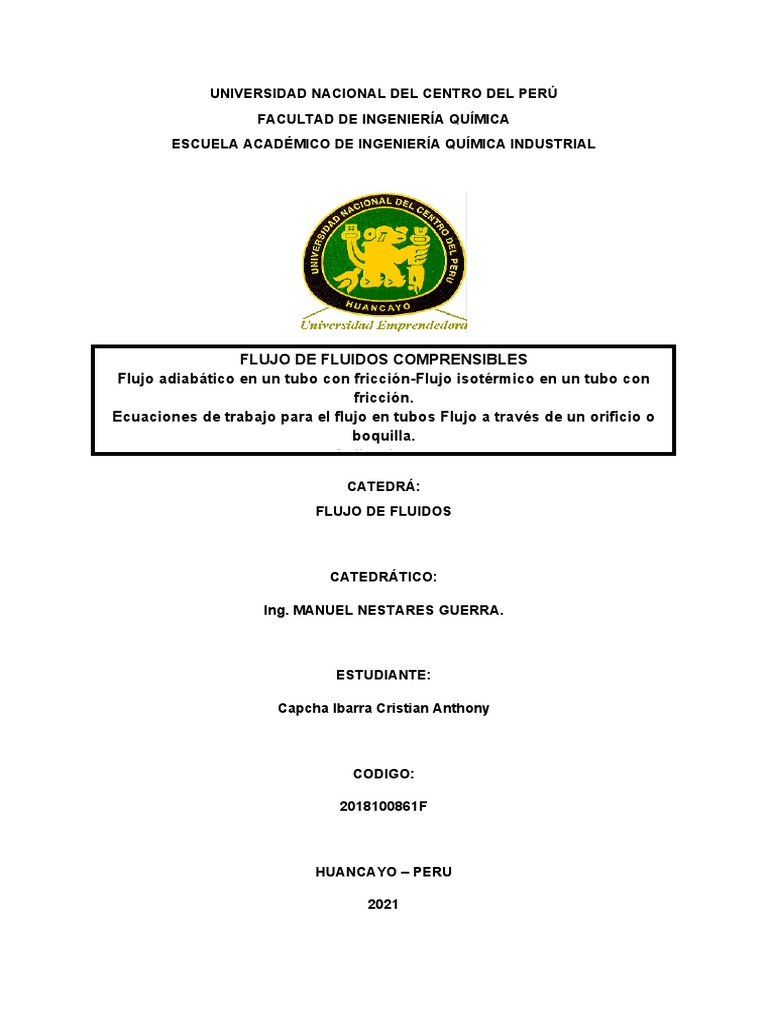

UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ

FACULTAD DE INGENIERÍA QUÍMICA

ESCUELA ACADÉMICO DE INGENIERÍA QUÍMICA INDUSTRIAL

FLUJO DE FLUIDOS COMPRENSIBLES

Flujo adiabático en un tubo con fricción-Flujo isotérmico en un tubo con
fricción.
Ecuaciones de trabajo para el flujo en tubos Flujo a través de un orificio o
boquilla.
Aplicaciones.

CATEDRÁ:
FLUJO DE FLUIDOS

CATEDRÁTICO:

Ing. MANUEL NESTARES GUERRA.

ESTUDIANTE:

Capcha Ibarra Cristian Anthony

CODIGO:

2018100861F

HUANCAYO – PERU

2021

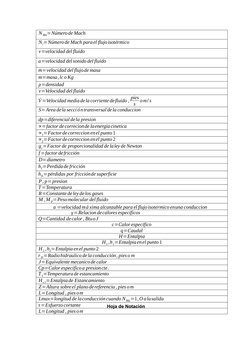

N Ma=Número de Mach
N i=Número de Mach para el flujo isotérmico
v=velocidad del fluido
a=velocidad del sonido del fluido
ṁ=velocidad del flujo de masa
m=masa, lc o Kg
ρ=densidad
v=Velocidad del fluido
pies
V́ =Velocidad media de la corriente de fluido , o m/ s
s
S= Area de la secci ó n transversal de la conduccion
dp=diferencial de la presion
∝=factor de correcionde laenergia cinetica
∝1=Factor de correccion en el punto 1
∝2=Factor de correccion en el punto 2
gc =Factor de proporcionalidad de laley de Newton
f =factor de fricción
D=diametro
h f =Perdida de fricción
h fs =pérdidas por fricciónde superficie
P , p= presion
T =Temperatura
R=Constante de ley de los gases
M , M P=Peso molecular del fluido
a ' =velocidad má xima alcanzable para el flujo isotermico enuna conduccion
γ =Relacion de calores especificos
Q=Cantidad de calor , Btu o J
c=Calor especifico
q=Caudal
H=Entalpia
H 1 ,h 1=Entalpia en el punto 1
H 2 , h2=Entalpia en el punto 2
r H =Radio hidraulico de la conducción , pies o m
J=Equivalente mecanico de calor
Cp=Calor especifico a presion cte .
T s=Temperatura de estancamiento
H s 1=Entalpia de Estancamiento
Z=Altura sobre el plano de referencia , pies o m
L=Longitud , pies o m
Lmax=longitud de laconducción cuando N Ma =1, O a lasalida
τ =Esfuerzo cortante Hoja de Notación
L=Longitud , pies o m

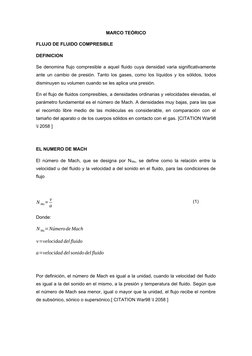

 MARCO TEÓRICO

FLUJO DE FLUIDO COMPRESIBLE

DEFINICION

Se denomina flujo compresible a aquel fluido cuya densidad varia significativamente

ante un cambio de presión. Tanto los gases, como los líquidos y los sólidos, todos
disminuyen su volumen cuando se les aplica una presión.

En el flujo de fluidos compresibles, a densidades ordinarias y velocidades elevadas, el

parámetro fundamental es el número de Mach. A densidades muy bajas, para las que
el recorrido libre medio de las moléculas es considerable, en comparación con el
tamaño del aparato o de los cuerpos sólidos en contacto con el gas. [CITATION War98
\l 2058 ]

EL NUMERO DE MACH

El número de Mach, que se designa por N Ma, se define como la relación entre la
velocidad u del fluido y la velocidad a del sonido en el fluido, para las condiciones de
flujo

v (1)
N Ma ≡
a

Donde:

N Ma=Número de Mach

v=velocidad del fluido

a=velocidad del sonido del fluido

Por definición, el número de Mach es igual a la unidad, cuando la velocidad del fluido
es igual a la del sonido en el mismo, a la presión y temperatura del fluido. Según que
el número de Mach sea menor, igual o mayor que la unidad, el flujo recibe el nombre
de subsónico, sónico o supersónico.[ CITATION War98 \l 2058 ]

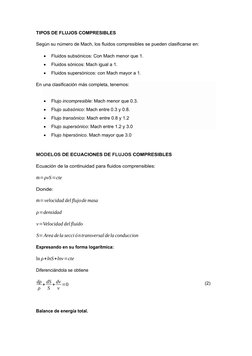

TIPOS DE FLUJOS COMPRESIBLES

Según su número de Mach, los fluidos compresibles se pueden clasificarse en:

 Fluidos subsónicos: Con Mach menor que 1.

 Fluidos sónicos: Mach igual a 1.
 Fluidos supersónicos: con Mach mayor a 1.

En una clasificación más completa, tenemos:

 Flujo incompresible: Mach menor que 0.3.

 Flujo subsónico: Mach entre 0.3 y 0.8.
 Flujo transónico: Mach entre 0.8 y 1.2
 Flujo supersónico: Mach entre 1.2 y 3.0
 Flujo hipersónico. Mach mayor que 3.0

MODELOS DE ECUACIONES DE FLUJOS COMPRESIBLES

Ecuación de la continuidad para fluidos comprensibles:

ṁ=ρvS=cte

Donde:

ṁ=velocidad del flujo de masa

ρ=densidad

v=Velocidad del fluido

S= Area de la secci ó n transversal de la conduccion

Expresando en su forma logarítmica:

ln ρ+lnS +lnv=cte

Diferenciándola se obtiene

dρ dS dv (2)
+ + =0
ρ S v

Balance de energía total.

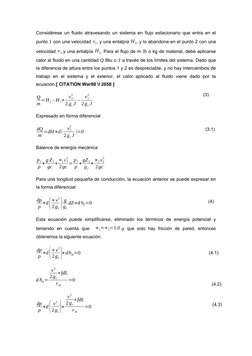

Considérese un fluido atravesando un sistema en flujo estacionario que entra en el
punto 1 con una velocidad v1 , y una entalpía H 1, y lo abandona en el punto 2 con una

velocidad v 2 y una entalpía H 2. Para el flujo de m lb o kg de material, debe aplicarse

calor al fluido en una cantidad Q Btu o J a través de los límites del sistema. Dado que
la diferencia de altura entre los puntos 1 y 2 es despreciable, y no hay intercambios de
trabajo en el sistema y el exterior, el calor aplicado al fluido viene dado por la
ecuación:[ CITATION War98 \l 2058 ]

v 22 v 21 (3)
Q
=H 2−H 1+ −
m 2 gc J 2 g c J

Expresado en forma diferencial

dQ v 22 (3.1)
=dH + d( )=0
m 2 gc J

Balance de energía mecánica

p 1 g Z 1 ∝1 v 21 p 1 gZ 2 ∝2 v 22
+ + = + +
ρ gc 2 gc ρ g c 2 gc

Para una longitud pequeña de conducción, la ecuación anterior se puede expresar en

la forma diferencial:

dp ∝ v2 g
ρ
+d ( )
2 gc gc
dZ +d hf =0 (4)

Esta ecuación puede simplificarse, eliminado los términos de energía potencial y

teniendo en cuenta que ∝1=∝2=1.0 ,y que solo hay fricción de pared, entonces
obtenemos la siguiente ecuación.

dp ∝ v2
ρ
+d ( )
2 gc
+ d h fs =0 (4.1)

v2
∗fdL
2 gc
d hfs = =0
rH (4.2)

v2
∗fdL
dp v2 2 gc
ρ
+d ( )
2 gc
+
rH
=0 (4.3)
 v2
∗fdL
dp vdv 2 g c
+ + =0
ρ gc rH

PROCESOS DE FLUJO DE FLUIDOS COMPRESIBLES

Se dispone de una reserva ilimitada de gas a temperatura y presión determinadas y con

velocidad y número de Mach iguales a cero. La fuente de gas recibe el nombre de
reservorio y la temperatura y presión del mismo reciben el nombre de condiciones de
reservorio.

La temperatura del reservorio es un valor de estancamiento, que no tiene que ser

necesariamente aplicable a otros puntos del sistema de flujo. [ CITATION War98 \l 2058 ]

El gas se supone que fluye desde el reservorio a través de una conducción sin pérdidas por
fricción a la entrada; sale de la conducción a una temperatura, velocidad y presión
determinadas y pasa a un recipiente de descarga, en el cual se puede mantener la presión
a un valor constante, menor que la presión del reservorio.

Dentro de la conducción pueden tener lugar los siguientes procesos:

1. Expansión isentrópica. En este proceso el área de la sección transversal de la

conducción tiene que variar y por consiguiente se trata de un proceso con área
variable. Debido a que el proceso es adiabático, la temperatura de estancamiento
no varía dentro de la conducción. Un proceso de este tipo se representa
esquemáticamente en la Figura 1.

Figura 1. Expansión Isentrópica en la boquilla divergente.

2. Flujo
adiabático con fricción a través de una conducción de sección transversal
constante. Este proceso es irreversible y la entropía del gas aumenta, pero

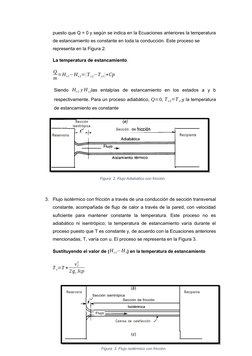

 puesto que Q = 0 y según se indica en la Ecuaciones anteriores la temperatura
de estancamiento es constante en toda la conducción. Este proceso se
representa en la Figura 2.

La temperatura de estancamiento.

Q
=H s 1−H s 2= ( T s 2−T s 1)∗Cp
m

Siendo H s 1 y H s 2las entalpías de estancamiento en los estados a y b

respectivamente. Para un proceso adiabático, Q=0, T s 2=T s 1y la temperatura

de estancamiento es constante

Figura 2. Flujo Adiabático con fricción.

3. Flujo isotérmico con fricción a través de una conducción de sección transversal

constante, acompañada de flujo de calor a través de la pared, con velocidad
suficiente para mantener constante la temperatura. Este proceso no es
adiabático ni isentrópico; la temperatura de estancamiento varía durante el
proceso puesto que T es constante y, de acuerdo con la Ecuaciones anteriores
mencionadas, T, varía con u. El proceso se representa en la Figura 3.

Sustituyendo el valor de ( H s 1−H 0) en la temperatura de estancamiento

v 22
T s=T +
2 gc Jcp

Figura 3. Flujo isotérmico con fricción.

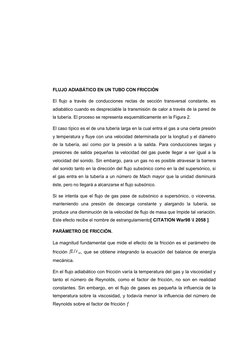

FLUJO ADIABÁTICO EN UN TUBO CON FRICCIÓN

El flujo a través de conducciones rectas de sección transversal constante, es

adiabático cuando es despreciable la transmisión de calor a través de la pared de
la tubería. El proceso se representa esquemáticamente en la Figura 2.

El caso típico es el de una tubería larga en la cual entra el gas a una cierta presión
y temperatura y fluye con una velocidad determinada por la longitud y el diámetro
de la tubería, así como por la presión a la salida. Para conducciones largas y
presiones de salida pequeñas la velocidad del gas puede llegar a ser igual a la
velocidad del sonido. Sin embargo, para un gas no es posible atravesar la barrera
del sonido tanto en la dirección del flujo subsónico como en la del supersónico, si
el gas entra en la tubería a un número de Mach mayor que la unidad disminuirá
éste, pero no llegará a alcanzarse el flujo subsónico.

Si se intenta que el flujo de gas pase de subsónico a supersónico, o viceversa,

manteniendo una presión de descarga constante y alargando la tubería, se
produce una disminución de la velocidad de flujo de masa que Impide tal variación.
Este efecto recibe el nombre de estrangulamiento[ CITATION War98 \l 2058 ]

PARÁMETRO DE FRICCIÓN.

La magnitud fundamental que mide el efecto de la fricción es el parámetro de

fricción fL/r H , que se obtiene integrando la ecuación del balance de energía
mecánica.

En el flujo adiabático con fricción varía la temperatura del gas y la viscosidad y

tanto el número de Reynolds, como el factor de fricción, no son en realidad
constantes. Sin embargo, en el flujo de gases es pequeña la influencia de la
temperatura sobre la viscosidad, y todavía menor la influencia del número de
Reynolds sobre el factor de fricción f
Por consiguiente, excepto cuando el número de Mach es próximo a la unidad,
la variación de temperatura es pequeña. En los cálculos resulta satisfactorio
emplear un valor medio constante de f :

En caso necesario, se determina f en los extremos de la conducción y se

utiliza como constante el valor de la media aritmética. Los factores de fricción
en el flujo supersónico no se conocen bien. Parecen ser aproximadamente la
mitad de los correspondientes al flujo subsónico, para el mismo número de
Reynolds.

En todas las ecuaciones integradas que siguen, se supone que la entrada a la

conducción forma una boquilla convergente isentrópica.

Si es preciso alcanzar un flujo supersónico en la conducción, la boquilla de

entrada tiene que poseer una sección divergente con el fin de crear un número
de Mach mayor que la unidad.

Ecuaciones para el flujo adiabático con fricción.

dp dv (5)
pA− P+( dx )
δx A−τπDδx= pvA (v + δx−v)
dx

Tras la simplificacion

4τ
dp+ dx+ pvdv =0 (5.1)
D

fp v 2
Mediante el uso de τ = , donde f es el factor de fricción de Darcy
8
Weisbach
(5.2)
2
fp v
dp+ dx+ pvdv =0
2D

Para f constante, o valor promedio sobre la longitud del alcance esta ecuación
se puede transformar en una ecuación para a; como una función del Numero
de Match.

Al dividir la ecuación (Ecuación del momento)

fp v 2 pv (6)
dp+ dx + dv =0
2 Dp p

Cada termino se desarrolla ahora en términos de N Ma

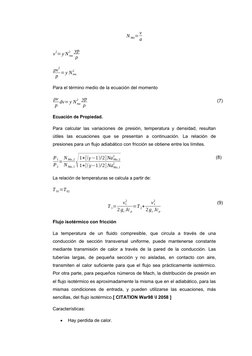

 v
N Ma=
a

yp
v 2= y N 2ma
ρ

ρv2 2
= y N ma
p

Para el término medio de la ecuación del momento

ρv yp (7)
dv= y N 2ma
p ρ

Ecuación de Propiedad.

Para calcular las variaciones de presión, temperatura y densidad, resultan

útiles las ecuaciones que se presentan a continuación. La relación de
presiones para un flujo adiabático con fricción se obtiene entre los límites.

P 1 N Ma ,2 1+[(γ −1)/2]Na2Ma ,2 (8)

=
√
P 2 N Ma ,1 1+[(γ−1)/2] Na2Ma ,1

La relación de temperaturas se calcula a partir de:

T 01=T 02

v12 v 21 (9)
T 1= =T 2+
2 gc Jc p 2 g c Jc p

Flujo isotérmico con fricción

La temperatura de un fluido compresible, que circula a través de una

conducción de sección transversal uniforme, puede mantenerse constante
mediante transmisión de calor a través de la pared de la conducción. Las
tuberías largas, de pequeña sección y no aisladas, en contacto con aire,
transmiten el calor suficiente para que el flujo sea prácticamente isotérmico.
Por otra parte, para pequeños números de Mach, la distribución de presión en
el flujo isotérmico es aproximadamente la misma que en el adiabático, para las
mismas condiciones de entrada, y pueden utilizarse las ecuaciones, más
sencillas, del flujo isotérmico.[ CITATION War98 \l 2058 ]

Características:

 Hay perdida de calor.

  La tubería NO se encuentra aislada.

 La temperatura de estancamiento cambia a través del ducto.

 El tamaño del diámetro de la tubería.

ECUACIONES

Ecuaciones del momento:

dp f ρ v 2 ρv (10)
+ dx + dv=0
p 2D p p

Ecuación de estado:

p dp dρ (11)
=cte =
ρ p p

Continuidad

dp −dv (12)
pv=cte =
ρ v

Energía:

( γ −1) 2 (13)
T 0=[1+ N Ma ]
2

La velocidad máxima que se puede alcanzar en el flujo isotérmico es:

(14)
gc P gc TR
a=
'
ρ √ √
=
M

Donde:

a ' =velocidad má xima alcanzable para el flujo isotermico enuna conduccion

gc =Factor de proporcionalidad de la ley de Newton

P= presion

T =Temperatura

R=Constante de ley de los gases

M =Peso molecular del fluido

ρ=densidad
Encontramos cierta relación con la velocidad acústica, se tiene entonces

a=a' √ γ (14.1)

Donde:

a ' =velocidad má xima alcanzable

para el flujo isotermico en una conduccion

a=velocidad acustica del fluido

γ =Relacion de calores especificos

De forma análoga a como se define el verdadero número de Mach, se puede

definir también un número de Mach isotérmico.

v (15)
¿=
a'

Es un proceso isotérmico no puede pasar a través de la condición limite en la

que ¿=0. Si el flujo es inicialmente subsónico, tiene que permanecer como
tal, alcanzándose una longitud máxima de conducción para determinar
velocidad de entrada de acuerdo con la condición limite antes dicha. La
velocidad que se obtiene en el flujo isotérmico es menor que en el adiabático,
debido a que a ' es menor que a . La ecuación fundamental del flujo de fluidos
isotérmicos es sencilla. Se obtiene introduciendo la velocidad másica en el
balance de energía mecánica e integrándola:

v2
∗fdL
dp vdv 2 g c
+ +
ρ gc τH

Multiplicando la ecuación por ρ2se obtiene:

ρ2∗v 2
∗fdL
ρ2∗vdv 2 g c
ρ∗dp+ + =0
gc τH

G2 Mp
ρ ( )
Puesto que ρ v =G , vdv=− 3 d ρ , yρ=
RT
, se puede escribirse de la manera

siguiente:

(16)
Mp G2 d ρ G2 fdL
RT
dp+ ρ2∗− 3 ( )
+
ρ g c 2 gc τ H
=0

Mp G2 dp G 2 fdL
dp− + =0
RT g c ρ 2 gc τ H

Integrando entre los puntos 1 y 2, se obtiene:

1 1 1
M 2
G 2 fdL
∫ RTp dp−∫ Gg dρ
+∫
ρ 2 2 gc τ H
=0
2 2 c

Mp G2 G2 f ∆ L (17)
( p¿¿ 12− p22 )− ln ρ1 / ρ2= ¿
RT gc 2 gc τ H

Flujo a través de un orificio o boquilla

Supongamos que el gas fluye en un flujo adiabático sin fricciones de p0 a p 1a

través de un orificio liso y redondeado como se muestra en la figura 4 este
orificio le llamamos boquilla. El balance de energía mecánica y total es
entonces:

g vdv gdz (18)

+ + =dq−d W s
gc gc gc

Figura 5.Flujo a través de un orificio o Figura 4. Flujo máximo a través de un

boquilla orificio.
 Teniendo en cuenta el área variable de la sección transversal del canal de
flujo y escribiendo todos los términos en función del numero de Mach de
obtiene, integrando:

2 γ−1 (19)
N Ma =
2 (Y ¿ ¿1−1)Y 1=1+ N Ma ¿
2
1
γ −1 2 1

Si sen disminuye p1 llegada a un punto donde los gases de salida están a la

velocidad sónica, o sea N Ma 1=1. Una posterior disminución de p1 no daría un

aumento del flujo. Para estas condiciones, esquematizadas en la figura 5.

T' 2
= → γ =1.4 0.833
T 0 γ +1

P' γ
2 γ −1
=( ) → γ =1.4−→0.528
P0 γ+ 1

P' γ
2 γ −1
=( ) → γ =1.4−→0.634
P0 γ+ 1

APLICACIONES

Ejercicio de Aplicación N°1

Entra aire a un ducto adiabático de 5 cm de diámetro y de 27 m de longitud a
v1 =85 m/s, T 1=450 K y P1=220 kPa . El valor estimado del factor de fricción promedio
del ducto es 0.023. Determine el número de Mach a la salida del ducto y la razón del
flujo de masa del aire. [ CITATION Cen061 \l 2058 ]
Solución: Entra aire, en un estado especificado, a un ducto adiabático de área
constante y una longitud dada. Deben determinarse el número de Mach a la salida y
la razón de flujo de masa.
Propiedades.
Se toman las propiedades del aire como k =1.4 , Cp=1.005 kJ / kg , K.
kJ
K y R=0.287 .K
kg
Análisis
Lo primero que es necesario saber es si el flujo está bloqueado a la salida o no. Por lo
tanto, primero se determina el número de Mach a la entrada y el valor correspondiente
de la función
fL
rH

m2

√
C 1=√ kR T 1 = (1.4)(

v 1 85 m/s
0.287 kJ
kgK
)(450 K )(
1000
s2 ¿
1 kJ /kg
)=425 m/s ¿

NM = = =0.200
a1
c1 425 m/ s

A este número de Mach en la tabla A-16 corresponde el valor ( fL/ D h )1=14.53. Al usar
la longitud real del ducto L, se tiene:

fL (0.023)(27 m)
= =12.42<14.53
rh 0.05 m
Por lo tanto, el flujo no está bloqueado en la salida y el número de Mach es menor que
1. La función ( fL/ D h )1 para el estado de salida se calcula la ecuación.

f L¿ f L¿ fL
( ) =( ) − =14.53−12.42=2.11
Dh 2 Dh 1 Dh

El número de Mach correspondiente a este valor de fL/ D hes 0.42, que se obtiene de
la tabla A-16. Por lo tanto, el número de Mach a la salida del ducto es:
N M =0.42
a2

La razón del flujo de masa del aire se determina a partir de las condiciones de
entrada:
p1 220 kPa 1 kJ kg
ρ 1= =
(
R T 1 0.287 kJ 1 kPa . m3 )
=1.703 3
m
kg
 2
kg π ( 0.05 m )
m aire
˙ =ρ1 A 1 v 1=1.703 3
m [ 4 ]( )
m
85 =0.284 kg /s
s
Entonces:
Observe que se necesita un ducto de 27 m de longitud para que el número de Mach
aumente de 0.2 a 0.42, pero solamente 4.6 m de longitud para que aumente de 0.42 a
1.

Para tener una visión más completa, se determinará la longitud L* correspondiente a

f L¿
los valores de a la entrada y la salida del ducto.
Dh

Observemos que f se consideró constante a lo largo de todo el ducto, las longitudes

máximas (o sónicas) a la entrada y la salida del ducto son:

¿ Dh 0.05 m
Lmax ,1=L1=14.53 =14.53 =31.6 m
f 0.023

¿ Dh 0.05 m
Lmax ,2=L2=2.11 =2.11 =4.59 m
f 0.023
o ( Lmax , 2=Lmax , 1−L=31.6−27=4.6 m)

Por lo tanto, el flujo alcanzaría las condiciones sónicas a la salida si se añadiera un

ducto de 4.6 m de longitud al ducto existente.

Ejercicio de aplicación N°2

kg
El flujo masico del es 0.1 , está fluyendo por un ducto. Determine el caudal, flujo
s
másico por unidad de área en los siguientes puntos del ducto. Considere la presión
atmosférica de 0.8 atm.

a) Punto A: D=0.3 m, p atmA =1.2 atm ; T=300 K

 m p Ḿ
ρ= =
V RT

J∗1atmL
∗10−3 m3
101.325 J atm m3
101,325≠1 atmL , =
L 1.0133∗105

p Ḿ 2atm ( 29 mol )
=
RT J
8314 (
kg∗mol∗K ) 300 K

5
p Ḿ 2 atm ( 29 mol ) (1.0133∗10 ) kg
= =2.35 3
RT atmm 3
m
8314 (
kg∗mol∗K )
300 K

Caudal en el punto A:
0.1 kg
ṁ s m3
q= = =0.043
ρ 2.35 kg s
3
m
Velocidad en el punto A:
q 0.043
v= =
A π
∗¿ ¿
4
Velocidad másica en el punto A:

m kg Kg
G ,= pv=0.6 ∗2.35 3 =1.14 2
s m m s

b) Punto C: D=0.1m , p atmC=0.1atm ; T =280 K

m p Ḿ
ρ= =
V RT

J∗1atmL
∗10−3 m3 3
101.325 J atm m
101,325≠1 atmL , =
L 1.0133∗105

p Ḿ 0.9 atm ( 29 mol )

=
RT J
8314 (kg∗mol∗K ) 300 K

5
p Ḿ 0.9 atm ( 29mol ) (1.0133∗10 ) kg
= =1.13 3
RT atm m 3
m
8314 (
kg∗mol∗K )
280 K

Caudal en el punto B:
 0.1 kg
ṁ s m3
q= = =0.088
ρ 1.13 kg s
3
m
Velocidad en el punto B:

q 0.088
v= =
A π
∗¿ ¿
4
Velocidad másica en el punto B:
m kg Kg
G ,= pv=11.33 ∗1.13 3 =12.80 2
s m m s

Ejercicio de aplicación N°3

Entra dióxido de carbono a una tobera adiabática a 1 200 K a una velocidad de 50 m/s
y abandona la tobera a 400 K. Considerando calores específicos constantes e iguales
a sus valores a temperatura ambiente, determine el número de Mach:

a) en la entrada y
b) en la salida de la tobera.

1. Se asumirá que este proceso es un proceso en estado de flujo constante (flujo

a través de la tobera es estacionario, unidimensional e isentrópico.).

2. Se asumirá que el (dióxido

de carbono) se comportará
como un gas ideal con
calores específicos
constantes a temperatura
ambiente.
 De la tabla se puede extraer
Masa molar, constante de gas y calores específicos de gas ideal de algunas
sustancias) pág. 886 del libro Cengel, tenemos:

Constante gaseosa del CO2: Figura 6. Tabla extraída de Cengel y Cimbala

0.1889 kJ
R=
kg∗K

Calor especifico a presión constante:

kJ
C P =0.8439
kg∗K

Razón de calores específicos a temperatura ambiente (25 C°).

k =C p=1.288

Formula para el cálculo de velocidad Mach en un gas ideal  c= √ kRT

a) En la entrada de la tobera

m2

√
C 1=√ kR T 1 = (1.288)(
0.1889 kJ
kgK
)(1200 K )(
1000 2
s ¿
1 kJ /kg
)=540 m/s ¿

v1 50 m/s
NM = = =0.0925
a1
c1 540,4 m/s

b) En la entrada de la tobera
 m2

√
C 1=√ k 2 R T 2= (1.288)(
0.1889 kJ
kgK
)(400 K )(
s2 ¿
1 kJ /kg
1000
)=312m/ s ¿

La velocidad a la salida de la tobera es determinada por la relación de

balance de energía (∆ E ) en un proceso en estado de flujo constante (flujo
estacionario, unidimensional e isentrópico)
˙
∆ Ė= E salida−¿ E entrada
˙ = E 2−¿ Ė1=0˙ → ∆ Ė=0 ¿ ¿

( v 22−v 21) ( v 22−v 21)

0=h2−h1+ → 0=T 2−T 1+
2 2

2
m 1 kg
kJ
v −50
s ( 2
2 ) kg
0=0.8439 (
kg∗K )
( 1200 K−400 K )+
2 2 2
1000 m /s

m
v 2=1163
s
Por lo tanto:

v 1 1163 m/s
NM = = =3.73
a2
c1 312m/ s

Entonces:
Los calores específicos y su razón de calores específicos cambian con la temperatura
en la realidad, y la precisión de los resultados puede ser mejorada por la tomada en
cuenta de esta variación. Usando otra base de datos apropiada:

kJ m m
1200 K → C P =1.278 → k =1.173 →C 1=516 , v 1=50 , N M =0.0969
kg∗K s s a2

kJ m m
400 K → C P=0.9383 → k=1.252 → C1=308 , v 1=1356 , N M =4.41
kg∗K s s a2

De estos resultados, vemos que los resultados tomando las hipótesis de calor
especifico constante se tienen error de 4,5% en la entrada de la tobera y de 15.5%
a la salida de la misma en el número Mach, los cuales son errores significantes (esto
muestra la diferencia entre el diseño en caso académico y el diseño en caso de la
industria [la vida real]).
Bibliografía

V. Giles, R., B. Evett, J., & Liu, C. (1994). Mecanica de los fluidos e Hidráulica. Madrid:
Mc Graw Hill.

Campuzano, E. (2009). sites.google.com. Obtenido de

https://sites.google.com/site/0902eliezerc/flujo-compresible-de-levenspiel

Cengel, Y., & Cimbala, J. (2006). Mecánica de fluidos:fundamentos y aplicaciones.

Garay, V. (28 de Nov de 2016). slideshare.net. Obtenido de

https://es.slideshare.net/vicant94/flujo-compresible-69576777

MOTT, R. L. (1996). Mecanioca de Fluidos. Ciudad de Mexico: Pearson.

quimica.laguia2000. (22 de Setiembre de 2010). quimica.laguia2000. Obtenido de

https://quimica.laguia2000.com/conceptos-basicos/flujo-compresible

Warren L. McCabe, H. H., C Smith, J., & Harriott, P. (1973). Operaciones Unitarias.
España: EDIGRAFOS, S.A.
