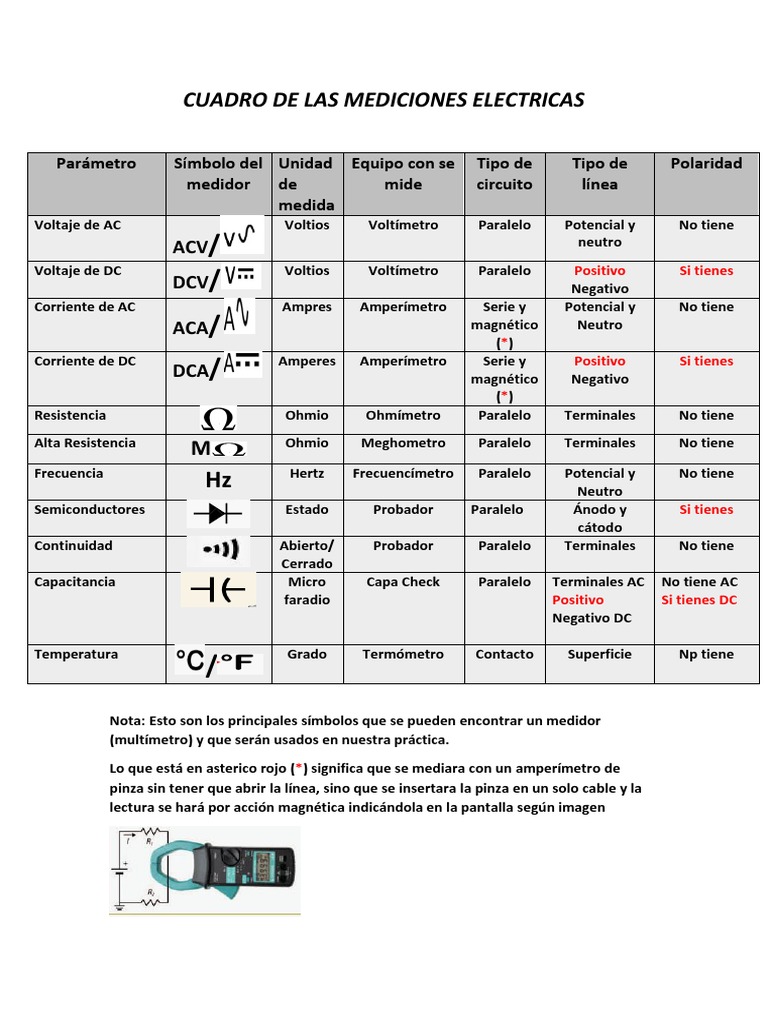

CUADRO DE LAS MEDICIONES ELECTRICAS

Parámetro Símbolo del Unidad Equipo con se Tipo de Tipo de Polaridad


medidor de mide circuito línea
medida
Voltaje de AC Voltios Voltímetro Paralelo Potencial y No tiene
ACV/ neutro
Voltaje de DC Voltios Voltímetro Paralelo Positivo Si tienes
DCV/ Negativo
Corriente de AC Ampres Amperímetro Serie y Potencial y No tiene
ACA/ magnético Neutro
(*)
Corriente de DC Amperes Amperímetro Serie y Positivo Si tienes
DCA/ magnético Negativo
(*)
Resistencia Ohmio Ohmímetro Paralelo Terminales No tiene
Alta Resistencia M Ohmio Meghometro Paralelo Terminales No tiene

Frecuencia Hertz Frecuencímetro Paralelo Potencial y No tiene


Hz Neutro
Semiconductores Estado Probador Paralelo Ánodo y Si tienes
cátodo
Continuidad Abierto/ Probador Paralelo Terminales No tiene
Cerrado
Capacitancia Micro Capa Check Paralelo Terminales AC No tiene AC
faradio Positivo Si tienes DC
Negativo DC

Temperatura Grado Termómetro Contacto Superficie Np tiene


/
Nota: Esto son los principales símbolos que se pueden encontrar un medidor
(multímetro) y que serán usados en nuestra práctica.
Lo que está en asterico rojo (*) significa que se mediara con un amperímetro de
pinza sin tener que abrir la línea, sino que se insertara la pinza en un solo cable y la
lectura se hará por acción magnética indicándola en la pantalla según imagen
