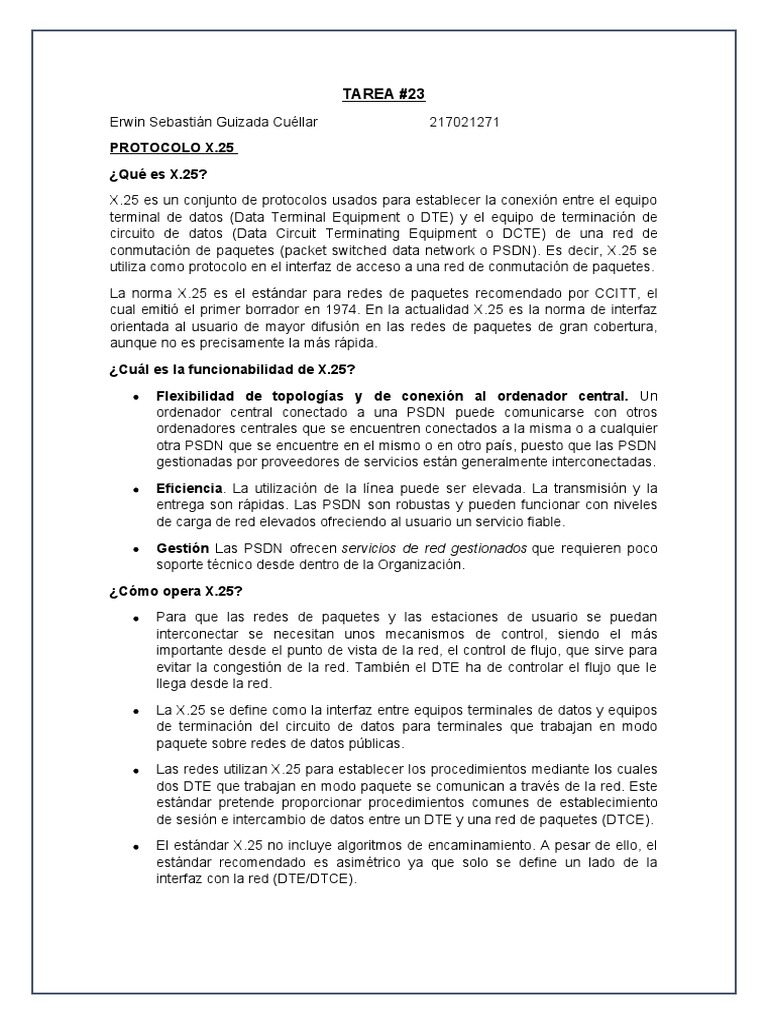

TAREA #23
Erwin Sebastián Guizada Cuéllar 217021271
PROTOCOLO X.25
¿Qué es X.25?
X.25 es un conjunto de protocolos usados para establecer la conexión entre el equipo
terminal de datos (Data Terminal Equipment o DTE) y el equipo de terminación de
circuito de datos (Data Circuit Terminating Equipment o DCTE) de una red de
conmutación de paquetes (packet switched data network o PSDN). Es decir, X.25 se
utiliza como protocolo en el interfaz de acceso a una red de conmutación de paquetes.
La norma X.25 es el estándar para redes de paquetes recomendado por CCITT, el
cual emitió el primer borrador en 1974. En la actualidad X.25 es la norma de interfaz
orientada al usuario de mayor difusión en las redes de paquetes de gran cobertura,
aunque no es precisamente la más rápida.
¿Cuál es la funcionabilidad de X.25?
Flexibilidad de topologías y de conexión al ordenador central. Un
ordenador central conectado a una PSDN puede comunicarse con otros
ordenadores centrales que se encuentren conectados a la misma o a cualquier
otra PSDN que se encuentre en el mismo o en otro país, puesto que las PSDN
gestionadas por proveedores de servicios están generalmente interconectadas.
Eficiencia. La utilización de la línea puede ser elevada. La transmisión y la
entrega son rápidas. Las PSDN son robustas y pueden funcionar con niveles
de carga de red elevados ofreciendo al usuario un servicio fiable.
Gestión Las PSDN ofrecen servicios de red gestionados que requieren poco
soporte técnico desde dentro de la Organización.
¿Cómo opera X.25?
Para que las redes de paquetes y las estaciones de usuario se puedan
interconectar se necesitan unos mecanismos de control, siendo el más
importante desde el punto de vista de la red, el control de flujo, que sirve para
evitar la congestión de la red. También el DTE ha de controlar el flujo que le
llega desde la red.
La X.25 se define como la interfaz entre equipos terminales de datos y equipos
de terminación del circuito de datos para terminales que trabajan en modo
paquete sobre redes de datos públicas.
Las redes utilizan X.25 para establecer los procedimientos mediante los cuales
dos DTE que trabajan en modo paquete se comunican a través de la red. Este
estándar pretende proporcionar procedimientos comunes de establecimiento
de sesión e intercambio de datos entre un DTE y una red de paquetes (DTCE).
El estándar X.25 no incluye algoritmos de encaminamiento. A pesar de ello, el
estándar recomendado es asimétrico ya que solo se define un lado de la
interfaz con la red (DTE/DTCE).
Establecimiento de la Conexión
El establecimiento de la conexión en X.25 consta de 3 fases:
FRAME RELAY
¿QUE ES?
Frame Relay es una tecnología de protocolo de red de conmutación de paquetes
digital de capa de enlace de datos diseñada para conectar redes de área local (LAN) y
transferir datos a través de redes de área amplia (WAN).
Frame Relay es una tecnología de paquetes rápida, lo que significa que el protocolo
no intenta corregir errores. Requiere una conexión dedicada durante el período de
transmisión y no es ideal para voz o video, que requieren un flujo constante de
transmisiones.
Características:
Frame Relay es un servicio sin conexión, lo que significa que cada paquete de
datos que pasa por la red contiene información de dirección
Frame Relay es un servicio que se proporciona con una variedad de
velocidades desde 56 Kbs hasta 25 Mbs. Aunque las velocidades más
utilizadas para el servicio son actualmente 56 Kbs y 1.544 Mbs
Las tramas son de longitud variable y va hasta 4,096 bytes
Frame Relay se considera un servicio ISDN de banda ancha
Opera a alta velocidad (1.544 Mbps a 44.376 Mbps).
Opera solo en las capas física y de enlace de datos.
Cómo funciona Frame Relay:
Admite dos modos de funcionamiento:
Tramas enrutadas (routed frames): el paquete de nivel de red se acomoda
en el campo datos de la trama F.R. Una cabecera adicional indica el protocolo
utilizado a nivel de red (IP por ejemplo).
Tramas Puenteadas (bridged frames): se transmite la trama MAC. Una
cabecera adicional indica el tipo de trama MAC. En este caso los routers que
establecen el circuito F.R. actúan como puentes remotos.
Tramas puenteadas:
Cada conexión utiliza un identificador de conexión de enlace de datos de 10 bits
(DLCI) para un direccionamiento de canal único. Hay dos tipos de conexión:
Circuitos virtuales permanentes (PVC) para conexiones persistentes
destinadas a mantenerse durante largos períodos incluso si no se transfieren
datos activamente.
Circuitos virtuales conmutados (SVC) para conexiones temporales que duran
solo una sesión.
MPLS
MPLS (Multiprotocol Label Switching, Conmutación de etiquetas multiprotocolo), es un
estándar para transmitir datos bajo diferentes etiquetas, creado por la Internet
Engineering Task Force en 1998, una organización dedicada a mejorar el flujo de
trabajo de Internet.
MPLS reemplazó a Frame Relay y ATM como la tecnología preferida para llevar datos
de alta velocidad y voz digital en una sola conexión. MPLS no solo proporciona una
mayor fiabilidad y un mayor rendimiento, sino que a menudo puede reducir los costes
de transporte mediante una mayor eficiencia de la red.
Se creó con la finalidad de unificar diversos tipos de datos transmitidos a través de la
misma red de para enviar paquetes de información que no generen un problema de
velocidad.
Debes saber que MPLS no es un servicio, sino una técnica de transferencia de datos.
No es muy popular debido a sus elevados costos y en cómo beneficia principalmente a
los servicios WAN y en soluciones de privacidad internacional como una VPN.
Gracias a este sistema podemos enviar en una red, de un área geográfica enorme,
diferentes datos: incluyendo voz y servicios transmitidos por IP como los servicios de
video vigilancia.
¿Qué es MPLS?
Con MPLS, la primera vez que un paquete ingresa a la red, se asigna a una clase de
equivalencia de reenvío específica (FEC), que se indica al agregar una secuencia de
bit corto (la etiqueta) al paquete.
Los paquetes que transportan tráfico en tiempo real, como voz o video, se pueden
asignar fácilmente a rutas de baja latencia en toda la red, algo que es difícil con el
enrutamiento convencional.
El punto clave de la arquitectura con todo esto es que las etiquetas proporcionan una
forma de adjuntar información adicional a cada paquete, información que va más allá
de lo que los enrutadores tenían previamente.
COMPONENTES DE UNA RED MPLS.
A continuación, se explican algunos términos que hacen parte de los componentes de
una Red MPLS que serán indispensables para su entendimiento.
Label (Etiqueta): Identificador corto de longitud fija el cual es utilizado para
identificar un conjunto de paquetes.
LSR (Label Switched Router) Enrutador de conmutación de etiquetas: Un LSR
es un enrutador especializado en el envío de paquetes etiquetados por MPLS.
LER (Label Edge Router): Es un dispositivo que opera en el borde de la red de
acceso y el dominio MPLS, el cual se encarga de insertar las etiquetas
basándose en la información de enrutamiento.
LSP (Label Switched Path): Se llama así a cada uno de los caminos
unidireccionales que un paquete toma para ir desde un LER de entrada a un
LER de salida, pasando por uno o varios LSRs.
FEC (Forward Equivalent Class): Conjunto de paquetes que tienen los mismos
requerimientos para su transporte y son transmitidos por una misma ruta.
ARQUITECTURA MPLS
La arquitectura MPLS se divide en dos componentes: El componente de Reenvío
(también llamado Data Plane (Plano de Datos)) y el componente de control (también
llamado Control Plane (Plano de Control)).
Componente de Control
El componente de Control es el que se encarga de crear y mantener la información de
etiquetas asignadas entre un grupo de LSR interconectados. Es responsable de
configurar los LSP entre rutas IP y de mantener actualizado el sistema cuando existe
algún cambio en la topología de la red.
▪ Base de información de enrutamiento (RIB): se genera mediante protocolos de
enrutamiento IP y se utiliza para seleccionar rutas.
▪ Protocolo de distribución de etiquetas (LDP): asigna etiquetas, crea una base de
información de etiquetas (LIB) y establece y elimina los LSP.
▪ Base de información de etiquetas (LIB): es generada por LDP y se usa para
administrar etiquetas.
Componente de envío
Así que el componente de envío se basa en el intercambio de etiquetas, es decir
cuando un paquete llega al Componente de Envío, éste se encarga de examinar la
información que la etiqueta del paquete contiene y busca en la tabla de envío para
tomar la decisión de encaminamiento.
▪ Base de información de reenvío (FIB): se genera en función de la información de
enrutamiento obtenida de la RIB y se utiliza para reenviar paquetes IP comunes.
▪ Base de información de reenvío de etiquetas (LFIB): es creada por LDP en un LSR y
se usa para reenviar paquetes MPLS.
Descripción Funcional de MPLS
Funcionamiento del envío de paquetes en MPLS.
La base de MPLS está en la asignación e intercambio de etiquetas que permiten el
establecimiento de los caminos LSP por la red.
Distribución de Etiquetas
Se definen los modos de distribución y retención de etiquetas dentro del
funcionamiento de MPLS.
Control de Distribución de Etiquetas
Existen dos modos para el Control de Distribución de Etiquetas entre dos LSR pares.
Control Independiente Se da cuando cada nodo toma la decisión de cómo tratar a
cada paquete que pasa por éste y distribuir esta unión a los LSR pares.
Control Ordenado Se da cuando un LER une una etiqueta a una FEC.
Fusión de Etiquetas
Si existe un flujo de tráfico que proviene de distintas interfaces y tiene un mismo
destino y comparten los mismos requerimientos para transportarse, este flujo puede
ser unido y realizar su conmutación con una misma etiqueta.
Clasificación de Etiquetas
Las etiquetas utilizadas por un LSR para unir el FEC y la etiqueta se clasifican en dos
formas:
• Por Plataforma Los valores de las etiquetas son proporcionados por una sola
fuente.
• Por Interfaz Las etiquetas son suministradas por diferentes fuentes.
Mecanismos de Señalización
• Solicitud de Etiqueta Realizada por un LSP el cual le solicita a su vecino en la ruta
de bajada una etiqueta para que sea asignada a una FEC, ésto lo realizan todos los
LSRs durante la ruta hasta llegar al destino final, es decir, hasta el LER de borde.
• Mapeo de Etiqueta El mapeo surge del envío de la etiqueta que el LSR de bajada
envíe como respuesta a la solicitud realizada por el LSR de subida. utilizando el
mecanismo de mapeo.
Control de Información de MPLS.
El control de la información cuenta con dos aspectos fundamentales:
• Cómo se generan las tablas de envío que establecen los LSPs. Relacionado con la
información que se tiene sobre la red: topología, patrón de tráfico, etc.
• Cómo se distribuye la información sobre las etiquetas a los LSRs.
Nuevos Protocolos
Para que MPLS pueda desempeñar mejor su función se han definido un conjunto de
Protocolos que lo apoyan, RSVP (Resource Reservation Protocol) y LDP (Label
Distribution Protocol).
Ventajas
1. MPLS es un esquema de reenvío que es independiente tanto de la tecnología de
nivel de red que esté sobre él, como de la de enlace que este por debajo. Ésto
posibilita que se puedan aprovechar las tecnologías existentes mientras se migra a
otras más modernas.
2. Es una tecnología escalable.
3. Permite usar cualquier protocolo de encaminamiento tradicional o de última
generación.
4. Soporta el modelo de servicios diferenciados del IETF.
5. Proporciona una conmutación basada en etiquetas que es muy rápida y eficiente.
