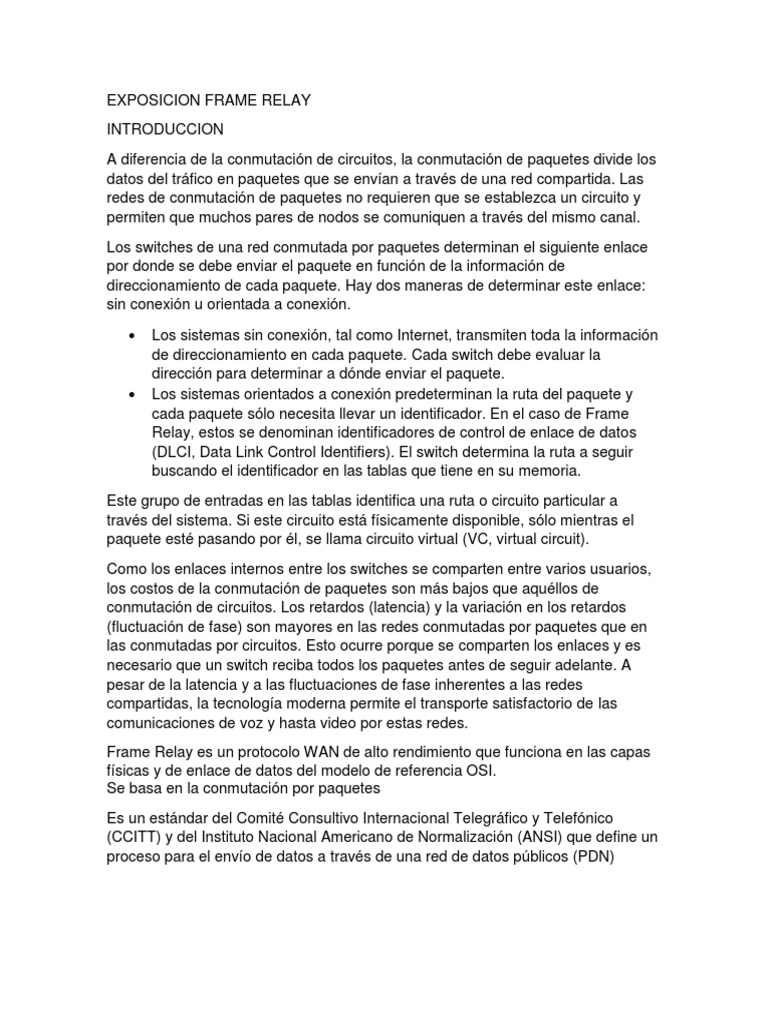

EXPOSICION FRAME RELAY

INTRODUCCION
A diferencia de la conmutación de circuitos, la conmutación de paquetes divide los
datos del tráfico en paquetes que se envían a través de una red compartida. Las
redes de conmutación de paquetes no requieren que se establezca un circuito y
permiten que muchos pares de nodos se comuniquen a través del mismo canal.
Los switches de una red conmutada por paquetes determinan el siguiente enlace
por donde se debe enviar el paquete en función de la información de
direccionamiento de cada paquete. Hay dos maneras de determinar este enlace:
sin conexión u orientada a conexión.
 Los sistemas sin conexión, tal como Internet, transmiten toda la información
de direccionamiento en cada paquete. Cada switch debe evaluar la
dirección para determinar a dónde enviar el paquete.
 Los sistemas orientados a conexión predeterminan la ruta del paquete y
cada paquete sólo necesita llevar un identificador. En el caso de Frame
Relay, estos se denominan identificadores de control de enlace de datos
(DLCI, Data Link Control Identifiers). El switch determina la ruta a seguir
buscando el identificador en las tablas que tiene en su memoria.
Este grupo de entradas en las tablas identifica una ruta o circuito particular a
través del sistema. Si este circuito está físicamente disponible, sólo mientras el
paquete esté pasando por él, se llama circuito virtual (VC, virtual circuit).
Como los enlaces internos entre los switches se comparten entre varios usuarios,
los costos de la conmutación de paquetes son más bajos que aquéllos de
conmutación de circuitos. Los retardos (latencia) y la variación en los retardos
(fluctuación de fase) son mayores en las redes conmutadas por paquetes que en
las conmutadas por circuitos. Esto ocurre porque se comparten los enlaces y es
necesario que un switch reciba todos los paquetes antes de seguir adelante. A
pesar de la latencia y a las fluctuaciones de fase inherentes a las redes
compartidas, la tecnología moderna permite el transporte satisfactorio de las
comunicaciones de voz y hasta video por estas redes.
Frame Relay es un protocolo WAN de alto rendimiento que funciona en las capas
físicas y de enlace de datos del modelo de referencia OSI.
Se basa en la conmutación por paquetes
Es un estándar del Comité Consultivo Internacional Telegráfico y Telefónico
(CCITT) y del Instituto Nacional Americano de Normalización (ANSI) que define un
proceso para el envío de datos a través de una red de datos públicos (PDN)
Opera en la capa física y de enlace de datos del modelo de referencia OSI, pero
depende de los protocolos de capa superior como TCP para la corrección de
errores.
Frame Relay utiliza circuitos virtuales para realizar conexiones a través de un
servicio orientado a conexión.
Frame Relay es un protocolo de capa de enlace de datos conmutado de estándar
industrial, que maneja múltiples circuitos virtuales mediante el encapsulamiento de
Control de enlace de datos de alto nivel (HDLC) entre dispositivos conectados.
Estándares
En 1988, el ITU-TS (antiguo CCITT) estableció un estándar (I.122), que describía
la multiplexación de circuitos virtuales en el nivel 2, conocido como el nivel de
"frame" (trama). Esta recomendación fue denominada Frame Relay. A partir de
este trabajo, ANSI definió los siguientes estándares, que también fueron
adoptados por el ITU-TS.

TERMINOS FRAME RELAY

• Velocidad de acceso: La velocidad medida por reloj (velocidad de puerto)
de la conexión (loop local) a la nube Frame Relay. Es equivalente a la
velocidad a la que los datos viajan hacia dentro o fuera de la red.
• Identificador de conexión de enlace de datos (DLCI): Es un número que
identifica el extremo final en una red Frame Relay. Este número sólo tiene
importancia para la red local. El switch Frame Relay asigna los DLCI entre
un par de routers para crear un circuito virtual permanente.
• Interfaz de administración local (LMI): Estándar de señalización entre el
equipo terminal del abonado (CPE) y el switch Frame Relay a cargo del
manejo de las conexiones y mantenimiento del estado entre los
dispositivos. Se soportan tres tipos de LMI: cisco, ansi y q933a.
• Velocidad de información suscrita (CIR): CIR es la velocidad
garantizada, en bits por segundo, que el proveedor del servicio se
compromete a proporcionar.
 • Ráfaga suscrita: Cantidad máxima de bits que el switch acepta transferir
durante un intervalo de tiempo. (Se abrevia como Bc)
• Ráfaga excesiva: Cantidad máxima de bits no suscritos que el switch
Frame Relay intenta transferir más allá de la CIR. La ráfaga excesiva
depende de las ofertas de servicio que el distribuidor coloca a disposición,
pero se limita generalmente a la velocidad de puerto del loop de acceso
local.
• Indicador de posible para descarte (DE): Bit establecido que indica que la
trama se puede descartar para darle prioridad a otras tramas si se produce
congestión. Cuando el router detecta congestión de red, el switch Frame
Relay descarta en primer lugar los paquetes con el bit DE. El bit DE se
establece en el tráfico sobresuscrito (es decir, el tráfico recibido después de
alcanzar la CIR).
• Notificación explícita de la congestión (FECN): Bit establecido en una trama
que notifica a un DTE que el dispositivo receptor debe iniciar
procedimientos para evitar la congestión. Cuando un switch Frame Relay
detecta la existencia de congestión en la red, envía un paquete FECN al
dispositivo destino, indicando que se ha producido la congestión.
• Notificación de la congestión retrospectiva (BECN): Bit establecido en una
trama que notifica a un DTE que el dispositivo remitente debe iniciar
procedimientos para evitar la congestión. Cuando un switch Frame Relay
detecta congestión en la red, envía un paquete BECN al router origen,
instruyendo al router para que reduzca la velocidad a la cual está enviando
los paquetes. Si el router recibe cualquier BECN durante el intervalo de
tiempo en curso, reduce la velocidad de transmisión un 25%.
La trama de Frame Relay es un sub-conjunto del tipo de trama de HDLC.
Después de que FR recibe un paquete de un protocolo de capa de red, tal
como IP, éste agrega un campo de dirección con un DLCI y una verificación
(checksum).
El DLCI es usado para enrutar la trama.
Si la Verificación de Trama Checksum (FCS) no coincide con los campos de
dirección y datos en el punto final receptor, la trama es descartada sin notificación.
FR también agrega los campos de bandera.
La bandera 1-byte usa el patrón de bit 01111110.
FR pasa la nueva trama a la capa física para la entrega, típicamente
EIA/TIA-232, 449 or 530, V.35, or X.21.
Señalador: Indica el principio y el final de la trama Frame Relay.
Dirección: Indica la longitud del campo de dirección La Dirección contiene la
siguiente información:
– Valor DLCI: Indica el valor de DLCI. Se compone de los 10 primeros bits del
campo Dirección.
– Control de congestión: Los últimos 3 bits del campo de dirección, que controlan
los mecanismos de notificación de congestión Frame Relay. Estos son FECN,
BECN y bits posibles para descarte (DE).
• Datos: Campo de longitud variable que contiene datos de capa superior
encapsulados.
• FCS: Secuencia de verificación de trama (FCS), utilizada para asegurar la
integridad de los datos transmitidos.
FUNCIONAMIENTO
• Frame Relay usa un subconjunto de HDLC: Link Access Procedure para
Frame Relay (LAPF) es una parte del protocolo de red utilizado en Frame
Relay para controlar el enlace de datos. Existen dos versiones definidas
de LAPF: LAPF core y LAPF control.

• Las Tramas de LAPF llevan datos entre el data terminal equipment (DTE), y
el data communications equipment (DCE).
• Frame Relay es frecuentemente usado para interconectar LANs. Cuando
este es el caso, un router en cada LAN será el DTE. Una conexión serial, tal
como una línea arrendada T1/E1, conectará el router al switch Frame Relay
de la compañía en el punto de presencia más cercano para ésta.
• El switch de Frame Relay es un dispositivo DCE. Las tramas de un DTE
serán movidas a través de la red y entregadas a otros DTEs por conducto
de DCEs.
• Frame Relay no proporciona mecanismo de recuperación de errores. Si hay
un error en una trama ésta es descartada sin notificación.
Frame-Relay define el proceso para enviar datos sobre la red pública de datos,
constituye una tecnología de enlace de datos orientado a la conexión de alto
rendimiento y eficacia. Frame-Relay delega en los protocolos de las capas
superiores la corrección de errores (TCP).
Es un protocolo basado en estándares de capa uno y dos del modelo de
referencia OSI. Define la conexión entre la red de un proveedor de servicio y el
dispositivo de un usuario.
Los dispositivos Frame_Relay se dividen en dos grupos:
DTE, Data Terminal Equipment, equipo del cliente que finaliza la conexión Frame-
Relay
DCE, Data circuit-terminating Equipment, son los dispositivos de red propiedad del
proveedor.
Terminología Frame-Relay
PVC:
Circuito virtual permanente. Circuito virtual que se establece de forma permanente.
Los PVC permiten ahorrar ancho de banda asociado con el establecimiento y corte
de circuitos si determinados circuitos virtuales deben existir en todo momento.
SVC:
Circuito virtual conmutado. Circuito virtual que se establece de forma dinámica a
pedido y que se interrumpe cuando la transmisión se completa. Los SVC se
utilizan cuando la transmisión de datos es esporádica.
DLCI:
Identificador de conexión de enlace de datos. Valor que especifica un PVC o SVC
en una red Frame-Relay. En la especificación Frame-Relay básica, los DLCI son
significativos a nivel local (los dispositivos conectados pueden usar distintos
valores para especificar la misma conexión). En la especificación LMI extendida,
los DLCI son significativos a nivel global (los DLCI especifican dispositivos finales
individuales).
CIR:
Velocidad de información suscrita. Velocidad a la cual una red Frame-Relay
acepta transferir información en condiciones normales, con un promedio sobre un
incremento de tiempo mínimo. La CIR, que se mide en bits por segundo, es una
de las métricas clave del tráfico negociado.
ARP inverso:
Protocolo de resolución de direcciones inverso. Método para crear rutas dinámicas
en una red. Permite que un dispositivo detecte la dirección de red de otro asociado
a través de un circuito virtual.
LMI:
Interfaz de administración local. Conjunto de mejoras para la especificación
Frame-Relay básica. La LMI incluye soporte para un mecanismo de mensajes de
actividad, que verifica que los datos fluyan; un mecanismo de multicast, que
proporciona al servidor de red su DLCI local y el DLCI multicast; direccionamiento
global, que proporciona a los DLCI significado global en lugar de simplemente
significado local en la red Frame-Relay; y un mecanismo de estado, que indica el
estado en curso en los DLCI que el switch conoce.
FECN:
Notificación explícita de congestión. Bit establecido por una red Frame-Relay para
informar al DTE que recibe la trama que se ha experimentado congestión en la
ruta desde el origen hacia el destino. Los DTE que reciben tramas con el bit FECN
establecido pueden solicitar que los protocolos de mayor nivel tomen las acciones
de control de flujo que sean necesarias.
BECN:
Notificación retrospectiva de congestión en la red. Bit establecido por una red
Frame-Relay en las tramas que viajan en dirección opuesta a las tramas que
encuentran una ruta congestionada. Los DTE que reciben tramas con el bit BECN
ya establecido pueden solicitar que los protocolos de mayor nivel tomen las
acciones de control de flujo que sean necesarias.

Topologías Frame-Relay
Una de las cuestiones más útiles que ofrece Frame-Relay es la flexibilidad de
conexión hacia la nube Frame-Relay. El proveedor ofrece circuitos virtuales
capaces de interconectar los sitios remotos con una topología particular.
Topología de malla completa:
Todos los routers disponen de circuitos virtuales al resto de los destinos.
Topología de malla parcial:
Es un tipo de malla completa pero no todos los sitios tienen acceso a los demás.
Topología en estrella:
Los sitios remotos están conectados a un punto central que por lo general ofrece
un servicio o una aplicación.

Funcionamiento de Frame-Relay
Cada circuito virtual esta identificado de forma única por un DLCI local, lo que
permite distinguir que router esta conectado a cada interfaz. Es posible configurar
manualmente una asignación estática en la tabla de asignaciones del router para
poder describir la relación entre el Circuito Virtual y la dirección de capa tres del
otro extremo. Las direcciones pueden asignarse también de forma dinámica
mediante ARP inverso que asocia un DLCI con la dirección del siguiente salto.
Las LMI son responsables de la administración y el mantenimiento del estado de
enlace de los dispositivos. Los LMI son configurables, aunque las versiones
actuales de IOS las detectan automáticamente.
Existen tres tipos de LMI:
Cisco: definidas para equipos cisco.
ANSI
Q933a

Para iniciar el proceso de comunicación se deben producir los siguientes pasos:

• Cada router es conectado al Switch Frame Relay por medio de un CSU/DSU.
• El router el router indaga el estado del circuito virtual.
• Cuando el Switch Frame Relay recibe la petición responde informando los DLCI
locales de los PVC a los routers remotos.
• Por cada DLCI activo los routers envían un paquete ARP inverso que contiene la
dirección IP correspondiente a cada Circuito Virtual.
• Los routers remotos crean tablas que incluyen los DLCI locales y las direcciones
IP.
• Cada 60 segundos se envían los mensajes ARP inverso.
• Cada 10 segundos se intercambia información LMI.
Dentro de la nube Frame Relay el Switch crea tablas con la relación que tienen
cada puerto/slot con los DLCI de los routers remotos.
Frame-Relay utiliza Horizonte Dividido para evitar bucles de enrutamiento.
