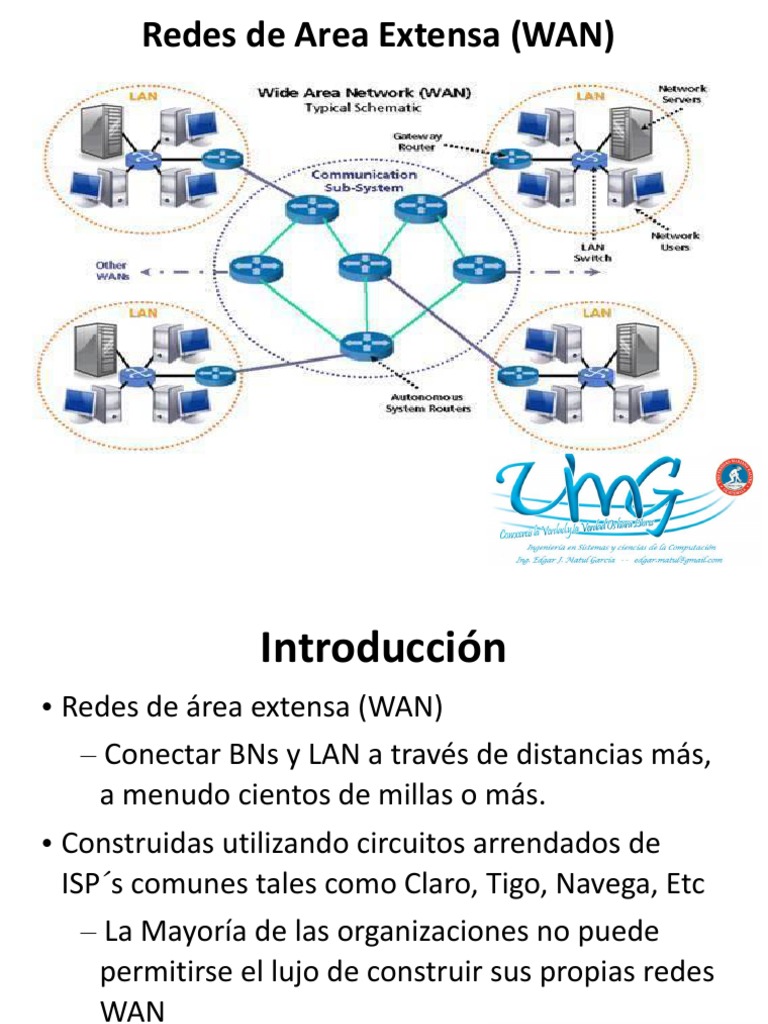

Redes de Area Extensa (WAN)

Introducción
• Redes de área extensa (WAN)
– Conectar BNs y LAN a través de distancias más,
a menudo cientos de millas o más.
• Construidas utilizando circuitos arrendados de
ISP´s comunes tales como Claro, Tigo, Navega, Etc
– La Mayoría de las organizaciones no puede
permitirse el lujo de construir sus propias redes
WAN
 Servicios usados por WAN
• Redes de uso de transporte común
– Redes de conmutación de circuitos
– Redes como un circuito dedicado
– Redes de conmutación de paquetes
• Utilizan las redes públicas
– Redes privadas virtuales
 Servicios de Circuitos Conmutados
• Más antiguo y más simple aproximado a la WAN
• Utiliza el conmutado teléfono red pública (PSTN), o las
redes de teléfono
• Proporcionado por los portadores comunes
• Tipos básicos en uso hoy en:
– POTS (servicio telefónico antiguo llano)
• Mediante el uso de módems de dial-up y
conectarse a los ISPs (5% de Estados Unidos
población en usos)
– RDSI (Red Digital de servicios integrados)
Arquitectura básica del circuito conmutado
Arquitectura de
Nube

Diseño simple:
que sucede
adentro de la red Las computadoras que
es transparente desean ingresar se
al usuario conectan por el dial
modem y la nube genera
un circuito temporal.
La conexion
regularmente es
cara.

Cuando la sesion se
termina el circuito se
destruye.
 Servicios de conmutación de circuitos
• Simple, flexible y barato
– Cuando no se utiliza intensivamente
• Problemas principales
– Necesitamos hacer conexión separada cada vez
– Tasas de transmisión de datos baja
• Hasta 56 Kbps para POTS y hasta 1.5 Mbps para ISDN (RDSI)
• Una alternativa
– Uso un circuito dedicado privado
• Arrendado por un portador común por exclusiva del
usuario utilizar 24 horas del día, 7 días a la semana
 Circuitos Dedicados
• Arrendamiento de circuitos dúplex completo de portadores
comunes
• Se utiliza para crear enlaces punto a punto entre ubicaciones
organizacionales
– Routers y switches usados para conectar estos lugares juntos
para formar una red
• pagado por una tarifa plana mensual (con uso ilimitado del circuito)
• Requieren de más cuidado en el diseño de la red
• Arquitecturas básicas circuito dedicado
– Anillo, estrella y malla
• Circuito servicios dedicados
– Servicios de transporte T
– Servicios de red óptica síncrona (SONET)
 Circuito servicios dedicados

Equipo instalado en los extremos de los circuitos

dedicados:
• CSU/DSU: Channel Service Unit / Data Service Unit
• WAN equivalente de una Tarjeta LAN
• Puede incluso incluir Multiplexores
 Arquitectura Anillo
• Confiabilidad
– La Data pude fluir en ambas direcciones (circuito full-duplex)
– Con una dramatica reduccion del costo sin afectar el
rendimiento
• Rendimiento
– Mensajes a traves de los multiples nodos antes de llegar al
destino.
 Arquitectura Estrella
• Fácil de gestionar
– Un ordenador central enruta todos los mensajes de la red.
• Confiabilidad
– El fallo de ordenador central trae la red hacia abajo
– El fallo de un sistema o con la computadora afecta a un solo sitio
• Rendimiento
– Computadora central se convierte en un cuello de botella en alto
tráfico

Computadora central
 Arquitecturas de malla
•Combina los beneficios de rendimiento de redes en anillo y estrella.
•Utiliza enrutamiento descentralizado, cada equipo realiza su propio
enrutamiento.
•Impacto por perdida de un circuito es minima.
•Mas caro que el establicimiento de una red en estrella o anillo.

Malla completa. Malla parcial.

Caro, rara vez se utiliza • Mas practica, menos cara
Servicios de Conmutación de Paquetes
Se pueden utilizar, circuitos conmutados y servicios
dedicados
– Se establece un circuito entre dos ordenadores
• Exclusivamente dedicado o asignado para su uso solamente
entre estos dos equipos.
Servicios de la Conmutación de Paquetes
• Permite las conexiones múltiples y pueden existir
simultáneamente entre los equipos sobre los
mismos circuitos físicos
• El usuario paga una tarifa fija para la conexión a la
red más los cargos para los paquetes transmitidos.
 Arquitectura básica de la conmutación por
Paquetes
Dispositivo de
encapsulado y
desencapsulado de
paquetes Propiedad del
usuario

El usuario compra
una conexion dentro
de la red y se
conecta via PAD

Punto de presencia POP

Circuitos
alquilados
 Conmutación de paquetes
Se intercalan paquetes de mensajes separados para la transmisión
– La mayoría de las comunicaciones de datos consiste en cortas
ráfagas de datos
– Conmutación de paquetes se aprovecha de esta explosividad
• Intercalado ráfagas de muchos usuarios para maximizar el
uso de la red compartida
 Métodos de enrutamiento de Paquetes
• Describe como los datos se enrutan a través de los dispositivos
intermedios
• Sin conexión (datagrama)
– Agrega un destino y número de secuencia a cada paquete
– Paquetes individuales pueden seguir diferentes rutas a través de la red
– Los Paquetes son reensamblados en el destino
• Conexión orientada (circuito Virtual (VC))
– Establece un circuito de extremo a extremo entre el emisor y el
receptor
– Todos los paquetes siguen la misma ruta en el circuito virtual
establecido
– Mismo circuito físico puede llevar muchos VCs
 Tipos de circuitos virtuales
• Circuito Virtual permanente (PVC)
– Establecidos por larga duración (días o semanas)
– Son cambiados solamente por el administrador de red
– Más comúnmente utilizados
– Las redes conmutadas usando PVCs estos se
comportan como un circuito de paquetes dedicado.
• Circuito Virtual Conmutado (SVC)
– Establecido dinámicamente sobre una base por
llamada
– Desconectado cuando la llamada finaliza
Tarifas de datos de circuitos virtuales
• Los proveedores especifican las tarifas por PVC
mediante negociaciones
– Velocidad de información comprometida (CIR)
• Garantizados por el proveedor de servicios
• Paquetes enviados a tasas superiores a la CIR
están marcados descarte elegibles (DE)
– Descarta si la red se sobrecarga
– Tasa máxima permitida (MAR)
• Envía los datos sólo cuando la capacidad
adicional está disponible
Protocolos de Conmutación de Paquetes
• Modo de transferencia asíncrono (ATM)
• Frame Relay
• IP/MPLS
• Servicios Ethernet
–Varios portadores comunes anunciaron que
dejarán de ofrecer algunos, excepto servicios
Ethernet e Internet.
 Servicios Ethernet
• La mayoría de las organizaciones utilizan Ethernet e IP en
la LAN y BN.
• Servicios Ethernet se diferencian de los servicios de
paquetes de WAN como ATM o Frame Relay
• Actualmente ofrecen velocidades de CIR de 1 a 40 Gbps
a un costo menor que los servicios tradicionales
• No hay necesidad de traducir el protocolo LAN (Ethernet
/ IP) con el protocolo utilizado en servicios WAN

– ATM y Frame Relay utiliza diferentes protocolos que

requieren traducción de / a protocolos LAN
 MPLS – cómo funciona
• El cliente se conecta a la red del ISP usando cualquier servicio
común de capa 2
– (por ejemplo, T-carrier, SONET, ATM, FR, Ethernet)
• El Switch del ISP en el punto de entrada de red examina la
estructura entrante y convierte la red entrante de capa 2 o capa 3
con una dirección o etiqueta de MPLS
• El operador puede usar el mismo protocolo de capa 2 dentro de su
red como el cliente, o puede usar algo diferente
• Cuando se va a entregar, el Switch MPLS elimina la cabecera MPLS
y entrega el paquete en la red del cliente utilizando cualquier
protocolo de capa 2, que el cliente utilizo para conectarse (por
ejemplo, marco, T1).
 Multi Protocol Label Switching (MPLS)

• Relativamente nueva tecnología WAN

• Diseñada para trabajar
con una variedad de
protocolos de capa 2
 Ventajas MPLS
1.) Funciona más rápido que la ruta tradicional
2.) Portadores comunes en los Estados Unidos y Canadá
tienen típicamente una forma diferente de carga para
los servicios MPLS que para otros servicios de
paquetes, así que es común el uso de un diseño de
acoplamiento completo en el cual cada lugar está
conectado a todas las otras localizaciones. Los
paquetes dan menos saltos y por lo tanto menos
tiempo para llegar a sus destinos.
 Las redes privadas virtuales
• Proporciona un equivalente de una red conmutada de paquetes
privadas sobre Internet público
– Usa circuitos virtuales permanentes (túneles) que corre por la
Internet pública, todavía aparece ante el usuario como redes
privadas
– Encapsula los paquetes enviados por estos túneles utilizando
protocolos especiales que también cifran los paquetes IP
• Proporciona flexibilidad y bajo costo
• Desventajas de VPNs:
– Tráfico de imprevisibilidad en Internet
– La falta de estándares para VPNs basadas en Internet, así que
no todo equipos de vendedor y servicios son compatibles
Arquitectura VPN
 ESP:
Encapsulating Security Payload

VPN encapsulación
de los paquetes
 Tipos VPN
• Intranet VPN
– Proporciona los circuitos virtuales entre las oficinas
de la organización en Internet
• Extranet VPN
– Al igual que una intranet VPN excepto que la VPN
conecta diversas organizaciones, por ejemplo,
clientes y proveedores
• Acceso VPN
– Permite a los empleados a tener acceso a redes de
una organización desde ubicaciones remotas
 Prácticas de diseño WAN
• Difícil de recomendar las mejores prácticas
– Servicios, no productos, son comprados
– Cambio Rápido de medio ambiente con la introducción de
nuevas tecnologías y servicios de las empresas no tradicionales
• Factores utilizados
– Costos y tarifas de datos eficaz
– Fiabilidad
– Integración de redes
• Prácticas de diseño
– Iniciando con la conmutación de paquetes flexible
– Migrar a servicios de circuito dedicados, una vez estabilizado
– Puede utilizar ambos: servicios de paquete conmutados como
copia de seguridad.
Servicios WAN
Comparación de servicios
 Recomendaciones
para las mejores prácticas de WAN
 Rendimiento WAN mejorado

• Manejo de la misma manera como el

rendimiento de la LAN
– Mejorar el rendimiento
– Mejorar la capacidad del circuito
– Reducir la demanda de red
 Mejorar el rendimiento de dispositivos
• Actualizar los dispositivos (routers) y los ordenadores que se conectan a
las espinas dorsales a la WAN
– Seleccione dispositivos con menor "latencia"
• Tiempo que tarda en la conversión de paquetes de entrada a los
paquetes de salida
• Examinar el protocolo de enrutamiento (estático o dinámico)
– Enrutamiento dinámico
• Aumenta el rendimiento en redes con muchas rutas posibles de
un ordenador a otro
• Más adecuado para el tráfico "ráfagas"
• Impone un costo arriba (tráfico adicional)
– Reduce capacidad de red global
– No debe exceder del 20%
 Mejorar la capacidad de los circuitos
• Analizar el tráfico para encontrar los circuitos acercándose a capacidad
máxima
– Actualizar los circuitos sobre utilizados
– Dar de baja a los circuitos infrautilizados para ahorrar coste
• Examinar por qué hay una sobreutilización circuitos
– Causados por el tráfico entre ciertos lugares
• Agregar circuitos adicionales entre estas ubicaciones
– Capacidad ok en general, pero no en momentos pico
• Agregue un circuito conmutado o paquete conmutado que sólo se
utiliza cuando la demanda excede la capacidad de servicio
– Causadas por un circuito defectuoso en algún lugar de la red
• Reemplazo o reparación del circuito
• Asegúrese de que los circuitos funcionan correctamente
 Reducción de la demanda de la red
• Determinar impacto en red
– Requiere una declaración de impacto de la red para todo
nuevo software de aplicación
• Compresión de datos usados en la red
• Variación en el uso de la Red
– Picos altos algunas veces y otras veces menores en tiempos
específicos.
– Por ejemplo, transmitir informes de tiendas a la sede después
de cerrar las tiendas
• Rediseño de la red
– Mover datos de las aplicaciones y las personas que las usan
– Utilizar bases de datos distribuidas para difundir el tráfico, y no
saturar solo algunos enlaces.
