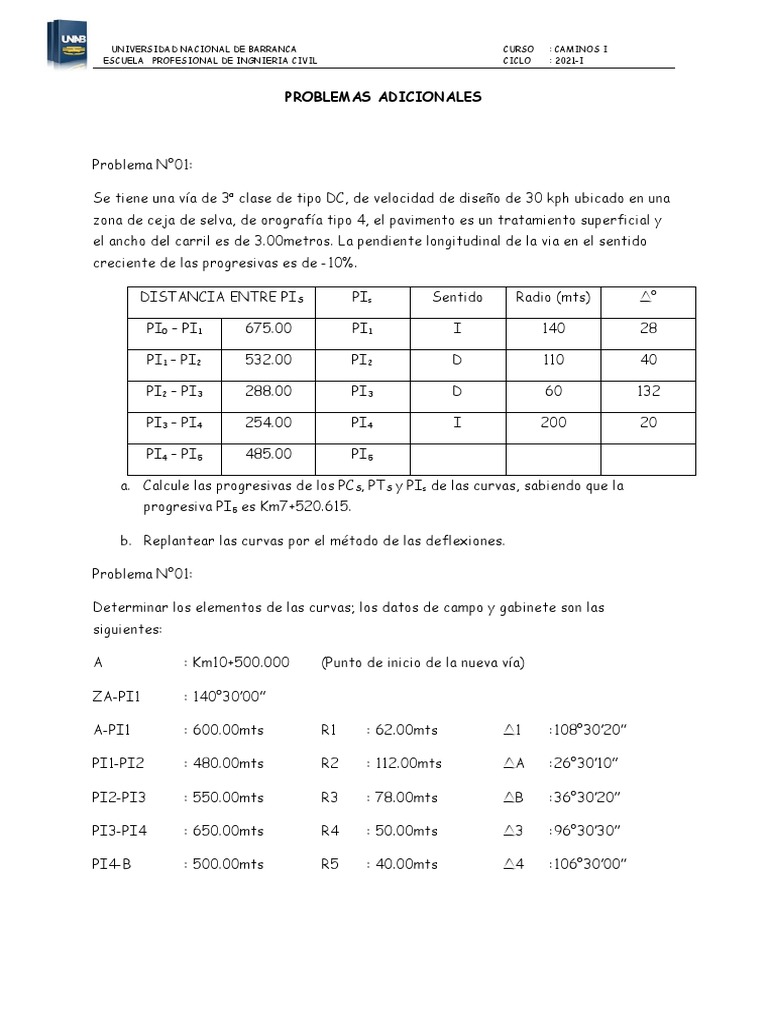

PROBLEMAS ADICIONALES

Problema N°01:

Se tiene una vía de 3a clase de tipo DC, de velocidad de diseño de 30 kph ubicado en una
zona de ceja de selva, de orografía tipo 4, el pavimento es un tratamiento superficial y
el ancho del carril es de 3.00metros. La pendiente longitudinal de la via en el sentido
creciente de las progresivas es de -10%.

DISTANCIA ENTRE PIS PIs Sentido Radio (mts) ∆°

PI0 – PI1 675.00 PI1 I 140 28

PI1 – PI2 532.00 PI2 D 110 40

PI2 – PI3 288.00 PI3 D 60 132

PI3 – PI4 254.00 PI4 I 200 20

PI4 – PI5 485.00 PI5

a. Calcule las progresivas de los PCS, PTS y PIs de las curvas, sabiendo que la
progresiva PI5 es Km7+520.615.

b. Replantear las curvas por el método de las deflexiones.

Problema N°01:

Determinar los elementos de las curvas; los datos de campo y gabinete son las
siguientes:

A : Km10+500.000 (Punto de inicio de la nueva vía)

ZA-PI1 : 140°30’00”

A-PI1 : 600.00mts R1 : 62.00mts ∆1 :108°30’20”

PI1-PI2 : 480.00mts R2 : 112.00mts ∆A :26°30’10”

PI2-PI3 : 550.00mts R3 : 78.00mts ∆B :36°30’20”

PI3-PI4 : 650.00mts R4 : 50.00mts ∆3 :96°30’30”

PI4-B : 500.00mts R5 : 40.00mts ∆4 :106°30’00”
