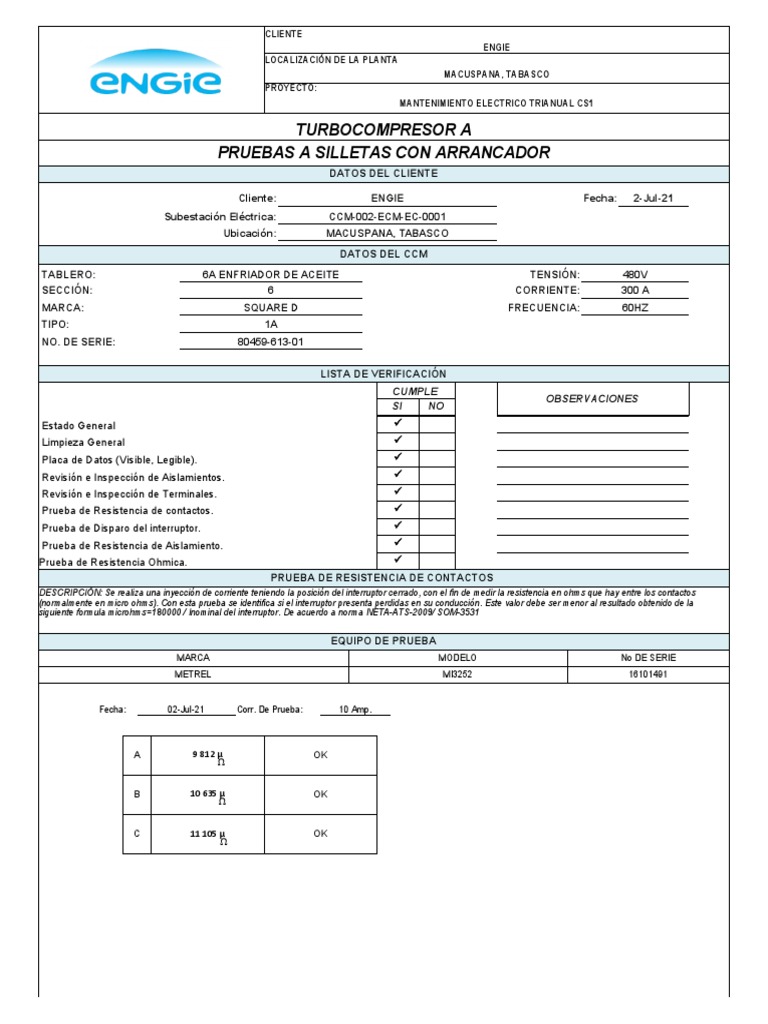

CLIENTE

ENGIE
LOCALIZACIÓN DE LA PLANTA
MACUSPANA, TABASCO
PROYECTO:
MANTENIMIENTO ELECTRICO TRIANUAL CS1

TURBOCOMPRESOR A
PRUEBAS A SILLETAS CON ARRANCADOR
DATOS DEL CLIENTE

Cliente: ENGIE Fecha: 2-Jul-21

Subestación Eléctrica: CCM-002-ECM-EC-0001
Ubicación: MACUSPANA, TABASCO
DATOS DEL CCM
TABLERO: 6A ENFRIADOR DE ACEITE TENSIÓN: 480V
SECCIÓN: 6 CORRIENTE: 300 A
MARCA: SQUARE D FRECUENCIA: 60HZ
TIPO: 1A
NO. DE SERIE: 80459-613-01

LISTA DE VERIFICACIÓN
CUMPLE
OBSERVACIONES
Estado General
Limpieza General SI NO
P
Estado General P
Limpieza General P
Placa de Datos (Visible, Legible). P
Revisión e Inspección de Aislamientos. P
Revisión e Inspección de Terminales. P
Prueba de Resistencia de contactos. P
Prueba de Disparo del interruptor. P
Prueba de Resistencia de Aislamiento. P
Prueba de Resistencia Ohmica. P
PRUEBA DE RESISTENCIA DE CONTACTOS
DESCRIPCIÓN: Se realiza una inyección de corriente teniendo la posición del interruptor cerrado, con el fin de medir la resistencia en ohms que hay entre los contactos
(normalmente en micro ohms). Con esta prueba se identifica si el interruptor presenta perdidas en su conducción. Este valor debe ser menor al resultado obtenido de la
siguiente formula microhms=180000 / Inominal del interruptor. De acuerdo a norma NETA-ATS-2009/ SOM-3531

EQUIPO DE PRUEBA
MARCA MODELO No DE SERIE
METREL MI3252 16101491

Fecha: 02-Jul-21 Corr. De Prueba: 10 Amp.

A 9 812 µ OK
Ω

B 10 635 µ OK
Ω

C 11 105 µ OK
Ω
 CLIENTE
ENGIE
LOCALIZACIÓN DE LA PLANTA
MACUSPANA, TABASCO
PROYECTO
MANTENIMIENTO ELECTRICO TRIANUAL CS1

PRUEBAS A SILLETAS DE CCM DE BAJA TENSIÓN

PRUEBA DE RESISTENCIA DE AISLAMIENTO
DESCRIPCIÓN: Se realiza para medir el nivel de aislamiento del Motor. Para ello se aplica una sobretensión de duración de 1 minuto sin que produzca una descarga
disruptiva, con el fin de encontrar posibles fatigas en su aislamiento, obteniendo un resultado óhmico. En los interruptores de vacío, los valores de resistencia de aislamiento
deben de ser superiores a los 5000 mega ohm. De acuerdo a los criterios de aceptación en la tabla 100.1 de la norma NETA-ATS-2009
EQUIPO DE PRUEBA
MARCA MODELO No DE SERIE
METREL MI3210 16320638

Fecha : 2-Jul-21 Volts. De Prueba 500 V Tiempo: 01:00 min

TERMOMAGNÉTICO CABLES DE CAMPO

GIGAS OHMS

GIGAS OHMS
Prueba 15 s. 30 s. 45 s 60 s Resultado Prueba 15 s. 30 s. 45 s 60 s Resultado
A 145 232 284 299 OK A 45.9 113 178 196 OK

B 185 279 318 377 OK B 45.6 114 145 162 OK

C 275 365 421 453 OK C 48.9 127 159 176 OK

FUSIBLES P
PRUEBA DE RESISTENCIA
OHMICA CONTACTOS AUXILIARES P

INDICE DE ABSORCIÓN DIELECTRICA EN CABLES

El índice de absorción se define como el cociente entre el valor de resistencia de aislamiento medido en 1 minuto y el valor medido en 30 segundos.

A 1.73 CORRECTO

B 1.42 CORRECTO

C 1.38 CORRECTO

PRUEBA DE DISPARO
Descripcion: Se realiza la inyeccion de corriente primaria al interruptor termomagnético a diferentes multiplos de su corriente nominal y se registran los tiempos de operación del
interruptor.

EQUIPO DE PRUEBA
MARCA MODELO No DE SERIE
OMICRON CPC100 VEHP0061

CORRIENTE NOMINAL DEL INTERRUPTOR:

CORRIENTE TIEMPO DE
DE PRUEBA OPERACIÓN 20 Amp.

5xIn = 100 A 3.30 seg.

6xIn = 120 A 3.57 seg.
7xIn = 140 A 2.29 seg.
8xIn = 160 A 1.72 seg.
 CLIENTE

ENGIE
LOCALIZACIÓN DE LA PLANTA
MACUSPANA, TABASCO
PROYECTO
MANTENIMIENTO ELECTRICO TRIANUAL CS1

PRUEBAS A MOTORES DE BAJA TENSIÓN

DATOS DEL MOTOR
MARCA: RELIANCE ELECTRIC TENSIÓN: 460 V
HP: 5 CORRIENTE: 6.1 A
NO. DE SERIE: 01UBZ748800 FRECUENCIA: 60 HZ

PRUEBA DE RESISTENCIA DE AISLAMIENTO

DESCRIPCIÓN: Se realiza para medir el nivel de aislamiento del Motor. Para ello se aplica una sobretensión de duración de 1 minuto sin que produzca una descarga
disruptiva, con el fin de encontrar posibles fatigas en su aislamiento, obteniendo un resultado óhmico. En los interruptores de vacío, los valores de resistencia de aislamiento
deben de ser superiores a los 5000 mega ohm. De acuerdo a los criterios de aceptación en la tabla 100.1 de la norma NETA-ATS-2009

EQUIPO DE PRUEBA
MARCA MODELO No DE SERIE

METREL MI3210 16320638

Volts. De Prueba 500 V Tiempo: 01:00 min

Prueba 15 s. 30 s. 45 s 60 s Resultado
GIGAS OHMS

A 25 73.9 95.8 105 OK

B 28 68.2 101 102 OK

C 36 65.1 92.3 110.2 OK

INDICE DE ABSORCIÓN DIELECTRICA

A 1.42 CORRECTO

B 1.49 CORRECTO

C 1.69 CORRECTO

CONCLUSIONES:
LAS PRUEBAS REALIZADAS AL INTERRUPTOR ARROJARON RESULTADOS ACEPTABLES CON LO CUAL SE APRUEBA ESTE
MISMO PARA SU PUESTA EN MARCHA Y ENERGIZACION.

EJECUTÓ REVISÓ APROBÓ
