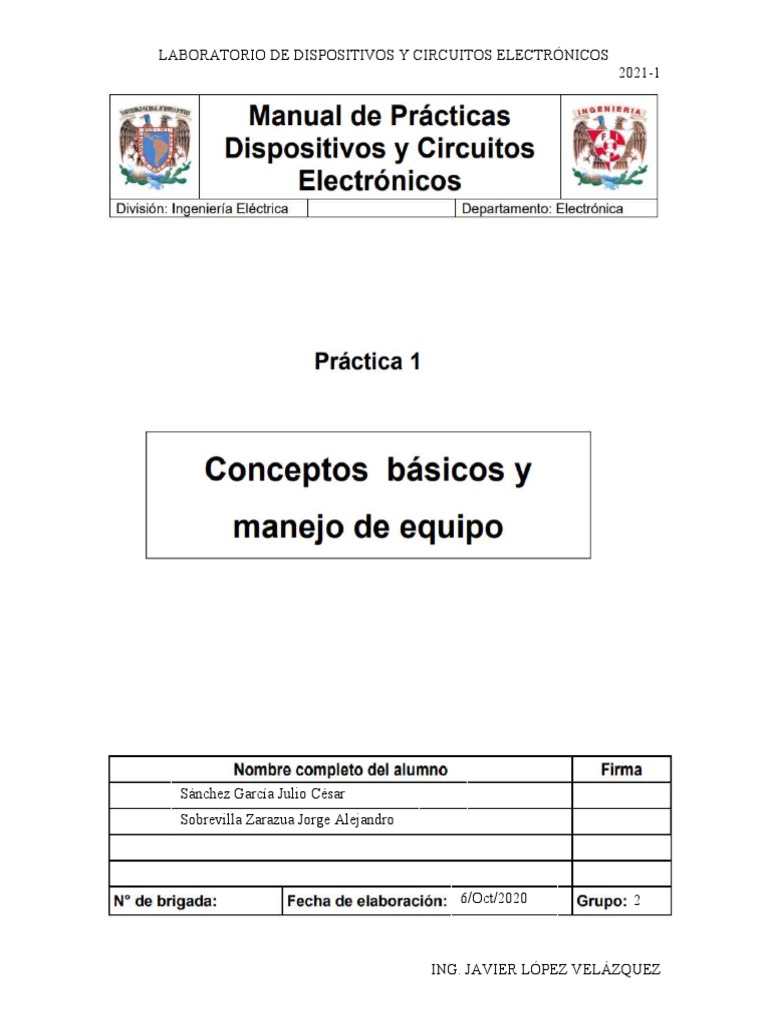

LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS

2021-1

Sánchez García Julio César

Sobrevilla Zarazua Jorge Alejandro

6/Oct/2020 2

ING. JAVIER LÓPEZ VELÁZQUEZ

 LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS
2021-1
Objetivos de aprendizaje:
 Aprender el manejo del equipo de laboratorio, código de resistencias, tableta de
prototipos y cables adecuados para cada equipo.
 Comprobar la ley de Ohm, leyes de Kirchhoff, el teorema de Thévenin y de Norton.
 Diferenciar los conceptos de corriente continua y corriente alterna; y su relación con
el voltaje.

Material y equipo:
 Resistencias
 Multímetro
 Fuente de poder
 Osciloscopio
 Cables (Banana-caimán, caimán-caimán, BNC-caimán)
 Protoboard
 Software Multisim

Introducción:
La ley de Ohm se usa para determinar la relación entre tensión, corriente y resistencia en un
circuito eléctrico. Para los estudiantes de electrónica, la ley de Ohm (V = IR) es tan
fundamental como lo es la ecuación de la relatividad de Einstein (E = mc²) para los físicos.
V=IxR
Cuando se enuncia en forma explícita, significa que tensión = corriente x resistencia, o
voltios = amperios x ohmios, o V = A x Ω.
Las leyes de Kirchhoff fueron formuladas por el físico prusiano Gustav Kirchhoff (1824-
1887) en 1845, mientras este aún era estudiante. Es responsable de dos conjuntos de leyes
fundamentales en la teoría clásica de circuitos eléctricos y en la emisión térmica.
La suma de las corrientes entrantes a un nodo es igual a la suma de las corrientes salientes
en él.
En un circuito cerrado, la suma de las tensiones de batería que se encuentran al recorrerlo
siempre será iguales a la suma de las caídas de tensión existente sobre los resistores.
El Teorema de Thévenin y Norton nos permiten simplificar el análisis de circuitos más
complejos en un circuito equivalente simple, por medio de la sustitución de una fuente y
una resistencia.
El teorema de Thevénin dice: Dado un par de terminales en una red lineal, la red puede
reemplazar con una fuente de voltaje ideal VOC en serie con una resistencia RTh.
El teorema de Norton dice: Cualquier circuito lineal que contenga varias fuentes de energía
y resistores puede ser reemplazado por una fuente de corriente ideal ISC y la resistencia de
Thevénin RTh en paralelo con esta fuente.

ING. JAVIER LÓPEZ VELÁZQUEZ

 LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS
2021-1
DESARROLLO DE LA PRACTICA 1
(Primera parte)
CONCEPTOS BÁSICOS Y MANEJO DE EQUIPO
Actividad 1 (punto 6) En el siguiente circuito analice y determine (calcule) los voltajes y
corrientes que se le piden en las siguientes tablas, (cada elemento resistivo debe ser
diferente).

Para resolver esta tabla se aplica el método de voltajes de nodos:

Para el Nodo A:
12 − 𝑉𝐴 𝑉𝐴 − 𝑉𝐵 𝑉𝐴 12 𝑉𝐴 𝑉𝐴 𝑉𝐵 𝑉𝐴
= + → − = − +
𝑅1 𝑅3 𝑅2 1000 1000 330 330 10000
→ 0.0041𝑉𝐴 − 0.003𝑉𝐵 = 0.012
Para el Nodo B:
𝑉𝐴 − 𝑉𝐵 𝑉𝐵 − 𝑉𝐶 𝑉𝐵 𝑉𝐴 𝑉𝐵 𝑉𝐵 𝑉𝐶 𝑉𝐵
= + → − = − + →
𝑅3 𝑅5 𝑅4 330 330 220 220 5100
−0.003𝑉𝐴 + 0.0077𝑉𝐵 − 0.0045𝑉𝐶 = 0
Para el nodo C:
𝑉𝐵 − 𝑉𝐶 𝑉𝐶 − 𝑉𝐷 𝑉𝐶 − 𝑉𝐷 𝑉𝐵 𝑉𝐶
= + → −
𝑅5 𝑅7 𝑅6 220 220
𝑉𝐶 𝑉𝐷 𝑉𝐶 𝑉𝐷
= − + − →
3300 3300 15000 15000
−0.0045𝑉𝐵 + 0.0049𝑉𝐶 − 0.0003𝑉𝐷 = 0
Para el Nodo D:
𝑉𝐶 − 𝑉𝐷 𝑉𝐶 − 𝑉𝐷 𝑉𝐷 𝑉𝐶 𝑉𝐷 𝑉𝐶 𝑉𝐷 𝑉𝐷
+ = → − + − =
𝑅7 𝑅6 𝑅8 3300 3300 15000 15000 100
→ −0.0003𝑉𝐶 + 0.01𝑉𝐷 = 0

Sistema de Ecuaciones:
0.0041𝑉𝐴 − 0.003𝑉𝐵 = 0.012
−0.003𝑉𝐴 + 0.0077𝑉𝐵 − 0.0045𝑉𝐶 = 0
−0.0045𝑉𝐵 + 0.0049𝑉𝐶 − 0.0003𝑉𝐷 = 0
−0.0003𝑉𝐶 + 0.01𝑉𝐷 = 0

ING. JAVIER LÓPEZ VELÁZQUEZ

 LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS
2021-1

Resolviendo el sistema:
𝑉𝐴 = 7.63[𝑉]; 𝑉𝐵 = 6.43[𝑉]; 𝑉𝐶 = 5.91[𝑉]; 𝑉𝐷 = 0.17[𝑉]
Para cada resistencia:

12 − 𝑉𝐴 12 − 7.63
𝐼𝑅1 = = = 4.37[𝑚𝐴]; 𝑉𝑅1 = 1000 ∗ 0.0.00437 = 4.37[𝑉]
𝑅1 1000
𝑉𝐴 7.63
𝐼𝑅2 = = = 0.76[𝑚𝐴]; 𝑉𝑅2 = 10000 ∗ 0.00076 = 7.6 [𝑉]
𝑅2 10000
𝑉𝐴 − 𝑉𝐵 7.63 − 6.43
𝐼𝑅3 = = = 3.63 [𝑚𝐴]; 𝑉𝑅3 = 330 ∗ 0.00363 = 1.19 [𝑉]
𝑅3 330
𝑉𝐵 6.43
𝐼𝑅4 = = = 1.26 [𝑚𝐴]; 𝑉𝑅4 = 5100 ∗ 0.00126 = 6.42[𝑉]
𝑅4 5100
𝑉𝐵 − 𝑉𝐶 6.43 − 5.91
𝐼𝑅5 = = = 2.36 [𝑚𝐴]; 𝑉𝑅5 = 220 ∗ 0.00236 = 0.51 [𝑉]
𝑅5 220

𝑉𝐶 − 𝑉𝐷 5.91 − 0.17
𝐼𝑅6 = = = 0.38[𝑚𝐴]; 𝑉𝑅6 = 15000 ∗ 0.00038 = 5.7 [𝑉]
𝑅6 15000
𝑉𝐶 − 𝑉𝐷 5.91 − 0.17
𝐼𝑅7 = = = 1.73[𝑚𝐴]; 𝑉𝑅7 = 3300 ∗ 0.00173 = 5.7 [𝑉]
𝑅7 3300
𝑉𝐷 0.17
𝐼𝑅8 = = = 1.7 [𝑚𝐴]; 𝑉𝑅8 = 100 ∗ 0.0017 = 0.17 [𝑉]
𝑅8 100

Resultados teóricos
R1 R2 R3 R4 R5 R6 R7 R8 UNIDADES
R 1000 10000 330 5100 220 15000 3300 100 
V 4.37 7.6 1.19 6.42 0.51 5.7 5.7 0.17 [V]
I 4.37 0.76 3.63 1.26 2.36 0.38 1.73 1.7 [mA]

VA VB VC VD UNIDADES
7.63 6.43 5.91 0.17 [V]

VA VB VC VD UNIDADES
7.82 6.66 6.17 0.22 [V]

ING. JAVIER LÓPEZ VELÁZQUEZ

 LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS
2021-1
Actividad 2 (punto 7) Con los valores que obtuvo en el punto anterior, obtenga la potencia
que disipan cada una de las resistencias. (Teórica y experimental)

Con el uso de la siguiente formula 𝑃 = 𝑉𝐼:

Teóricos:
PR1 = 0.0191[W]; PR2 = 0.0058[W]; PR3 = 0.0043[W]; PR4 = 0.0081[W]
PR5 = 0.0012[W]; PR6 = 0.0022[W]; PR7 = 0.0099[W]; PR8 = 0.0003[W]

Experimentales:
PR1 = 0.0181[W]; PR2 = 0.0061[W]; PR3 = 0.0041[W]; PR4 = 0.0087[W]
PR5 = 0.0011[W]; PR6 = 0.0024[W]; PR7 = 0.0108[W]; PR8 = 0.0005[W]

Actividad 3 Simule el circuito y compare con los resultados teóricos y experimentales.

Se simula el circuito en Multisim, quedando de la siguiente manera:

A continuación, la medida de los voltajes en las resistencias:

R1: R2: R3:

ING. JAVIER LÓPEZ VELÁZQUEZ

 LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS
2021-1

R4: R5: R6:

R7: R8:

La medida de las corrientes en las resistencias:

R1: R2: R3:

R4: R5: R6:

ING. JAVIER LÓPEZ VELÁZQUEZ

 LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS
2021-1

R7: R8:

La medida de los voltajes en los nodos:

Nodo A:

Nodo B:

ING. JAVIER LÓPEZ VELÁZQUEZ

 LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS
2021-1
Nodo C:

Nodo D:

Por lo anterior en la simulación se obtuvo:

R1 R2 R3 R4 R5 R6 R7 R8 UNIDADES
R 1000 10000 330 5100 220 15000 3300 100 
V 4.25 7.74 1.14 6.6 0.48 5.9 5.9 0.21 [V]
I 4.25 0.77 3.47 1.29 2.18 0.39 1.78 2.18 [mA]

VA VB VC VD UNIDADES
7.74 6.6 6.12 0.21 [V]

PR1 = 0.0181[W]; PR2 = 0.006[W]; PR3 = 0.004[W]; PR4 = 0.0085[W]

PR5 = 0.001[W]; PR6 = 0.0023[W]; PR7 = 0.0105[W]; PR8 = 0.0005[W]

Se calculo el error relativo y absoluto de los resultados experimentales y teóricos con

respecto a la simulación.

ING. JAVIER LÓPEZ VELÁZQUEZ

 LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS
2021-1
Simulación Experimentales
Resistencia R V I P R V er ea I er ea P er ea
R1 1000 4.25 4.25 0.0181 976 4.2 1.18 0.05 4.3 1.18 -0.05 0.0181 0.01 0.0000
R2 10000 7.74 0.77 0.0060 10010 7.82 1.03 -0.08 0.781 1.43 -0.011 0.0061 2.48 -0.0001
R3 330 1.14 3.47 0.0040 330.1 1.163 2.02 -0.023 3.519 1.41 -0.049 0.0041 3.46 -0.0001
R4 5100 6.6 1.29 0.0085 5090 6.65 0.76 -0.05 1.305 1.16 -0.015 0.0087 1.93 -0.0002
R5 220 0.48 2.18 0.0010 220.1 0.488 1.67 -0.008 2.218 1.74 -0.038 0.0011 3.44 0.0000
R6 15000 5.9 0.39 0.0023 14830 5.95 0.85 -0.05 0.401 2.82 -0.011 0.0024 3.69 -0.0001
R7 3300 5.9 1.78 0.0105 3264 5.95 0.85 -0.05 1.818 2.13 -0.038 0.0108 3.00 -0.0003
R8 100 0.21 2.18 0.0005 100.6 0.222 5.71 -0.012 2.217 1.70 -0.037 0.0005 7.51 0.0000
Unidades  [V] [mA] [W]  [V] % [V] [mA] % [mA] [W] % [W]

Simulación Teoricos
Resistencia R V I P R V er ea I er ea P er ea
R1 1000 4.25 4.25 0.0181 1000 4.37 2.82 -0.12 4.37 2.82 -0.12 0.0191 5.73 -0.0010
R2 10000 7.74 0.77 0.0060 10000 7.6 1.81 0.14 0.76 1.30 0.01 0.0058 3.08 0.0002
R3 330 1.14 3.47 0.0040 330 1.19 4.39 -0.05 3.63 4.61 -0.16 0.0043 9.20 -0.0004
R4 5100 6.6 1.29 0.0085 5100 6.42 2.73 0.18 1.26 2.33 0.03 0.0081 4.99 0.0004
R5 220 0.48 2.18 0.0010 220 0.51 6.25 -0.03 2.36 8.26 -0.18 0.0012 15.02 -0.0002
R6 15000 5.9 0.39 0.0023 15000 5.7 3.39 0.2 0.38 2.56 0.01 0.0022 5.87 0.0001
R7 3300 5.9 1.78 0.0105 3300 5.7 3.39 0.2 1.73 2.81 0.05 0.0099 6.10 0.0006
R8 100 0.21 2.18 0.0005 100 0.17 19.05 0.04 1.7 22.02 0.48 0.0003 36.87 0.0002
Unidades  [V] [mA] [W]  [V] % [V] [mA] % [mA] [W] % [W]

ING. JAVIER LÓPEZ VELÁZQUEZ

 LABORATORIO DE DISPOSITIVOS Y CIRCUITOS ELECTRÓNICOS
2021-1
Actividad 4 Obtenga la potencia entregada por la fuente y compárela con la suma de todas
las potencias de los elementos resistivos (valores teóricos, simulados y experimentales).

Resultados Teóricos:
𝑉 = 12[𝑉], 𝐼 = 𝐼𝑅1 = 4.37[𝑚𝐴]
𝑃 = 𝑉 ∗ 𝐼 = 12 ∗ 4.37 ∗ 10 = 0.0524[𝑊]
𝑃𝑅𝑛 = 𝑃𝑅1 + 𝑃𝑅2 + ⋯ + 𝑃𝑅8 = 0.0508[𝑊]

Resultados Experimentales:
𝑉 = 12[𝑉], 𝐼 = 𝐼𝑅1 = 4.3[𝑚𝐴]
𝑃 = 𝑉 ∗ 𝐼 = 12 ∗ 4.37 ∗ 10 = 0.0516[𝑊]
𝑃𝑅𝑛 = 𝑃𝑅1 + 𝑃𝑅2 + ⋯ + 𝑃𝑅8 = 0.0517[𝑊]

Resultados Simulados:
𝑉 = 12[𝑉], 𝐼 = 𝐼𝑅1 = 4.25[𝑚𝐴]
𝑃 = 𝑉 ∗ 𝐼 = 12 ∗ 4.37 ∗ 10 = 0.051[𝑊]
𝑃𝑅𝑛 = 𝑃𝑅1 + 𝑃𝑅2 + ⋯ + 𝑃𝑅8 = 0.0508[𝑊]

La teoría nos dice que la suma de todas las potencias de los elementos de un circuito deben
de ser igual a la potencia que esta entregando la fuente, en nuestros resultados vemos que
las potencias que más se parecen están en los resultados experimentales, es algo raro ya que
la mayor precisión se debió de dar en los resultados simulados, se atribuye a la toma de
decimales en cada uno de los experimentos.

ING. JAVIER LÓPEZ VELÁZQUEZ
