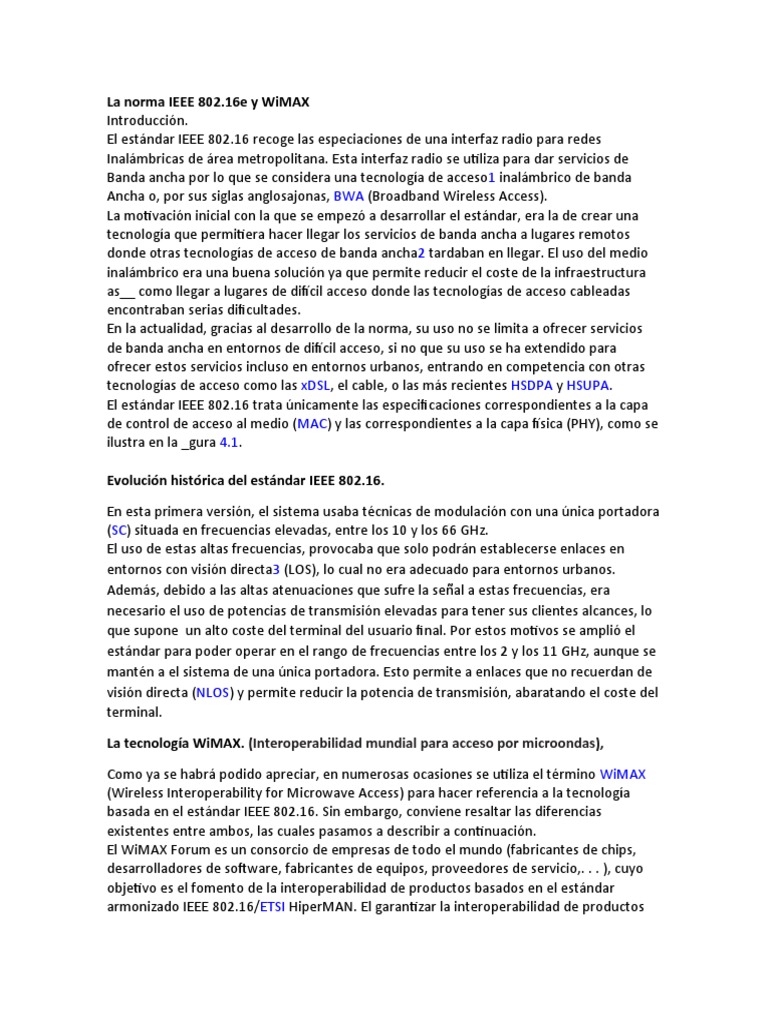

La norma IEEE 802.

16e y WiMAX
Introducción.
El estándar IEEE 802.16 recoge las especiaciones de una interfaz radio para redes
Inalámbricas de área metropolitana. Esta interfaz radio se utiliza para dar servicios de
Banda ancha por lo que se considera una tecnología de acceso1 inalámbrico de banda
Ancha o, por sus siglas anglosajonas, BWA (Broadband Wireless Access).
La motivación inicial con la que se empezó a desarrollar el estándar, era la de crear una
tecnología que permitiera hacer llegar los servicios de banda ancha a lugares remotos
donde otras tecnologías de acceso de banda ancha2 tardaban en llegar. El uso del medio
inalámbrico era una buena solución ya que permite reducir el coste de la infraestructura
as__ como llegar a lugares de difícil acceso donde las tecnologías de acceso cableadas
encontraban serias dificultades.
En la actualidad, gracias al desarrollo de la norma, su uso no se limita a ofrecer servicios
de banda ancha en entornos de difícil acceso, si no que su uso se ha extendido para
ofrecer estos servicios incluso en entornos urbanos, entrando en competencia con otras
tecnologías de acceso como las xDSL, el cable, o las más recientes HSDPA y HSUPA.
El estándar IEEE 802.16 trata únicamente las especificaciones correspondientes a la capa
de control de acceso al medio (MAC) y las correspondientes a la capa física (PHY), como se
ilustra en la _gura 4.1.

Evolución histórica del estándar IEEE 802.16.

En esta primera versión, el sistema usaba técnicas de modulación con una única portadora
(SC) situada en frecuencias elevadas, entre los 10 y los 66 GHz.
El uso de estas altas frecuencias, provocaba que solo podrán establecerse enlaces en
entornos con visión directa3 (LOS), lo cual no era adecuado para entornos urbanos.
Además, debido a las altas atenuaciones que sufre la señal a estas frecuencias, era
necesario el uso de potencias de transmisión elevadas para tener sus clientes alcances, lo
que supone un alto coste del terminal del usuario final. Por estos motivos se amplió el
estándar para poder operar en el rango de frecuencias entre los 2 y los 11 GHz, aunque se
mantén a el sistema de una única portadora. Esto permite a enlaces que no recuerdan de
visión directa (NLOS) y permite reducir la potencia de transmisión, abaratando el coste del
terminal.
La tecnología WiMAX. (Interoperabilidad mundial para acceso por microondas),
Como ya se habrá podido apreciar, en numerosas ocasiones se utiliza el término WiMAX
(Wireless Interoperability for Microwave Access) para hacer referencia a la tecnología
basada en el estándar IEEE 802.16. Sin embargo, conviene resaltar las diferencias
existentes entre ambos, las cuales pasamos a describir a continuación.
El WiMAX Forum es un consorcio de empresas de todo el mundo (fabricantes de chips,
desarrolladores de software, fabricantes de equipos, proveedores de servicio,. . . ), cuyo
objetivo es el fomento de la interoperabilidad de productos basados en el estándar
armonizado IEEE 802.16/ETSI HiperMAN. El garantizar la interoperabilidad de productos
permite la práctica de economías de escala, lo que permite la introducción de productos
de altas prestaciones a un precio competitivo. De esta forma, el WiMAX Forum contribuye
a acelerar el uso de la tecnología WiMAX en el mundo [23]. Para este _n, el WiMAX Forum
dispone de laboratorios de certificación en todo el mundo10, los cuales realizas pruebas
de interoperabilidad y adecuación al estándar y conceden a los productos que las pasan
con _éxito la designación \WiMAX Forum Certi_ed".

Como comentamos en el apartado de introducción, el estándar IEEE 802.16 únicamente

trata los aspectos concernientes a las capas PHY y MAC. Los aspectos relativos a las capas
superiores son competencia del grupo de trabajo de red (Network Working Group) del
WiMAX Forum. Este grupo debe la arquitectura de red necesaria para dar servicio
mediante WiMAX a los usuarios finales.

WiMAX, siglas de Worldwide Interoperability for Microwave Access (Interoperabilidad

mundial para acceso por microondas), es una norma de transmisión de datos que utiliza
las ondas de radio en las frecuencias de 2,3 a 3,5 Ghz.
Es una tecnología que permite la recepción de datos por microondas y retransmisión por
ondas de radio. El protocolo que caracteriza esta tecnología es el IEEE 802.16. Una de sus
ventajas es dar servicios de banda ancha en zonas donde el despliegue de cable o fibra por
la baja densidad de población presenta unos costos por usuario muy elevados (zonas
rurales).
3. DISEÑO DE UNA RED WIMAX
3.1. Introducción
Una vez explicadas en el apartado anterior las características principales de la tecnología
WiMAX, en este apartado se procederá a realizar un diseño real de una red WiMAX con el
fin de dar cobertura de Internet de banda ancha a varios emplazamientos rurales de la
Comunidad Valenciana.
Los emplazamientos elegidos existen geográficamente, pero el servicio que se quiere dar
no es un servicio real ni requerido por ninguno de ellos, sino que es completamente
ideado para realizar este trabajo fin de grado, siempre pensando en situaciones reales y
cotidianas por lo que podría tratarse de servicios que un futuro pudieran solicitarse en
dichas localidades.
RADIO MOBILE
En este apartado se resumirán las principales herramientas de funcionamiento
de Radio Mobile, las cuales posteriormente se han utilizado para el diseño de nuestra
red WiMAX.
Las principales herramientas que utilizaremos para nuestro diseño son:
• Mapas
• Coberturas
• Radioenlaces
Elección zona geográfica donde se quiere dar
cobertura.
En primer lugar se ha elegido la zona geográfica a la que se quiere dar cobertura de
Internet de banda ancha.
Para ello se han buscado varios municipios de la Comunidad Valenciana que se
encuentren en entornos rurales o zonas montañosas a las que pueda ser difícil dar
cobertura de Internet de banda ancha de forma física (por cable). Además para facilitar el
diseño, se han buscado estaciones de telefonía móvil ya existentes en dichas poblaciones,
las cuales nos pueden ser útiles para nuestro diseño, pudiendo utilizarlos para ubicar
nuestros equipos sin necesidad de realizar un nuevo emplazamiento (torre, caseta para
euipos, etc…). No obstante, hay que tener en cuenta que si se tratara de un diseño real
habría que ponerse en contacto con los operadores propietarios de dichos
emplazamientos y solicitar permiso para poder instalarse allí.
Si este permiso no se consiguiera deberíamos buscar otra ubicación o instalar nosotros
mismos un mástil y una sala para nuestros equipos. La ubicación de dichos
emplazamientos de telefonía móvil existentes se ha obtenido de la página del Ministerio
de Industria, Energía y Turismo:
Observando el mapa geográfico de la Comunidad Valenciana se han elegido varios
municipios ubicados en zonas rurales o de montaña, que pueden ser difícil la implantación
de Internet vía física (por cable).
Los servicios que se van a cubrir son hipotéticos puesto que algunos de los edificios no
existen y exclusivamente está pensado para la realización de este trabajo fin de grado. Lo
que se pretende con esto es dar un amplio ejemplo de las posibles utilizadas de implantar
una red WiMAX en este tipo de entornos y sus utilidades, así como comprobar que se
pueden cumplimentar con otras tecnologías para perfeccionar
y dar un servicio de Internet de banda ancha completo.
Los diferentes servicios que queremos cubrir son:
• Sistema de Videovigilancia (gestión cámaras de seguridad) de una urbanización del
municipio de Pedralba.
• Servicio de Internet de Banda Ancha en un Hotel Rural de 10 habitaciones situado en
el término municipal de Gestalgar.
• Servicio de Internet de Banda Ancha a todo el municipio de Bugarra.
Elección frecuencia de transmisión
Lo primero que hay que hacer al afrontar este tipo de diseños, es elegir la frecuencia a la
que vamos a transmitir. En nuestro caso hay dos opciones:
- Transmitir en banda con licencia (2,5GHz-3,5GHz).
- Transmitir en banda libre (a partir de 3,5GHz)
Para la tecnología WiMAX es posible transmitir en cualquiera de ellas, pero cada una tiene
sus pros y sus contras que evaluaremos a continuación.
Elección equipos.
Para continuar con nuestro diseño, deberemos elegir los equipos que queremos utilizar
para nuestra red WiMAX.
Para ello se han buscado diferentes fabricantes que en este momento se encuentran en el
mercado como son Motorola, Alvarion o Albentia.
Mirando las diferentes páginas web de dichos fabricantes y comparando los catálogos de
sus productos hemos decidido trabajar con equipos de la marca Albentia debido a su
claridad a la hora de explicar sus características técnicas y de la atención que me han
prestado al llamarles por teléfono para consultar cualquier tipo de duda sobre sus
equipos.

Ubicación BS (Estación Base)

En primer lugar ubicaremos la estación base en el lugar que creamos más conveniente
para nuestro diseño. Tendremos en cuenta el mapa geográfico y todas sus características
(montañas, zonas abruptas, etc…)
Observando el mapa geográfico de los municipios elegidos en los apartados anteriores
podemos deducir que Bugarra sería el municipio más céntrico y desde el cual será más
fácil poder dar cobertura a todos los emplazamientos.
Ubicaremos la Estación Base en el Ayuntamiento, donde podremos obtener directamente
Internet de Banda Ancha mediante cable Ethernet.
CONCLUSIONES
Las conclusiones generales de mayor relevancia en la presente investigación
considerando los análisis técnicos, presente, futuro y desarrollo de las tecnologías
desde un punto de vista Regulatorio y Normativo alrededor del mundo, nos indica
los siguientes aspectos a considerar en un estudio de regulación:
WiMax es el estándar emergente más importante del IEEE en vías de ser
certificado por el Forum WiMax y en vías de ser ratificado por los cuerpos
reguladores internacionales. Su mayor impacto se deberá en gran parte al Wi-Fi
que ha creado el interés y aceptación en el mercado de redes inalámbricas. Pero
el efecto de esta tecnología en el mundo de los negocios, Internet del consumidor
y acceso inalámbrico se estima que será mucho más profundo.
En un período de 5 años se espera que WiMax sea la tecnología dominante para
redes inalámbricas. Para ese entonces será completamente móvil al igual que
podrá proporcionar acceso de banda ancha de bajo costo en nuevas regiones
donde el acceso a Internet no ha podido ser práctico hasta ahora.
Intel, Nokia y los grandes fabricantes están efectuando grandes inversiones para el
futuro del mundo de telecomunicaciones, dado a que reconocieron la gran
importancia del WiMax que gracias a su más alta eficiencia en la transmisión de
datos y su mucho menor costo de infraestructura comparado con las tecnologías
actuales se convertirá en un estándar muy demandado. Esto asegurara la
interacción entre los productos de diferentes marcas.

Tras la comparativa realizada en el punto anterior, se concluye que la distancia de

rendimiento equivalente de ambos sistemas se sitúa entre 15 y 25 km, distancia más que
suficiente para despliegues en escenarios rurales. Si los usuarios se sitúan a distancias
inferiores a 25 km, el rendimiento del sistema en banda libre es superior. Para distancias
superiores el sistema en banda licenciada presenta un mejor rendimiento.
Para refrendar esta afirmación, se compara la capacidad proporcionada por las mismas
estaciones base a cada usuario en un escenario LOS, con 30 usuarios distribuidos
uniformemente entre 5 y 20 km de distancia a la estación base.
Los usuarios están situados por debajo de la distancia de rendimiento equivalente, por lo
que la capacidad del sistema en banda libre será superior. Efectivamente, el sistema en
banda libre es capaz de proporcionar una capacidad a cada usuario muy superior que el
sistema en banda licenciada, como se muestra a continuación:
Por lo tanto, y como se ha explicado en este documento, en escenarios rurales la elección
es clara: es mejor disponer de espectro que disponer de potencia, ya que el rendimiento
(throughput y distancia) es mejor y el coste muy inferior. Por lo tanto, Albentia Systems
recomienda el uso de equipamiento en banda libre de 5,6 GHz para aplicaciones rurales.
Para contar con un buen diseño en telecomunicaciones bajo cualquier tecnología lo
primordial es tener claro a quienes queremos llegar, la cobertura que tenemos que
ofrecer, la capacidad para ello. Una vez obtenido estos datos se puede empezar el diseño
de la red de acuerdo a la tecnología a utilizar por el operador o mediante el documento
RFP. En el caso de WiMAX, al ser una tecnología netamente de datos, ya que no se divide
en plano de conmutación de circuitos, es vital, además de todo lo anterior mencionado,
las capacidades de los servicios a ofrecer y el recurso en Mbps del mismo.
Para el diseño de RF se debe tener en cuenta la división del diseño en las 2 partes
principales de todo diseño. La cobertura que te garantiza el cumplimiento de los estatutos
impuestos por el MTC cuando se licencia una banda para uso comercial. La capacidad que
rige el margen comercial de la operadora a desplegar la red, juntos se puede llevar a cabo
un diseño de la red que sólo te deja espacio para la optimización sin necesidad de
correcciones en el diseño.
Se puede concluir que las redes desplegadas con tecnología IP son mucho más baratas y
versátiles en cuanto a mantenimiento y confiabilidad que las redes de E1, por ejemplo si
se quiere desplegar una red con transmisión E1 como Claro no puede crecer en capacidad
por las radios que manejan pueden soportar hasta 8E1. Para una red WiMAX, ya que se
habla de banda Ancha, se debe pensar en una red de transporte SDH con MW o con redes
METRO de F.O (DWDM, Routers de Borde). Para el proyecto se escogió MW ya que es
rápido de desplegar y no incurre en costos de obras civiles.
Se puede apreciar con el payback de 3 años que la red de Wimax Móvil es rentable bajo
toda condición, quiza se necesita un poco más de apoyo gubernamental para fomentar el
desarrollo de nueva tecnología y la implementación de la misma con el fin de tener
proyectos como este, en los cuales los inversionistas pueden ver que la inversión es
factible y se puede atender
a partes de la población que aún se encuentran desatendidos.

En principio WiMax no compite con WiFi pues permitirá conectar los puntos de acceso
(hotspots) de WiFi entre sí. De la misma forma, puede desarrollarse en paralelo a los
accesos por banda ancha ofrecidos por las redes de cable y ADSL. Sin embargo, si se
convierte en un estándar de uso generalizado y se despliega de forma masiva, podría
reemplazar a otros tipos de conexión, e incluso amenazar a la telefonía móvil de tercera
generación.

Finalmente, otra de sus aplicaciones consiste en ofrecer servicios a zonas rurales de difícil
acceso, a las que no llegan las redes de cable. Podría representar una buena alternativa
para el
Despliegue rápido de servicios en los países en desarrollo. Además, la instalación de
estaciones base WiMAX es sencilla y económica.
