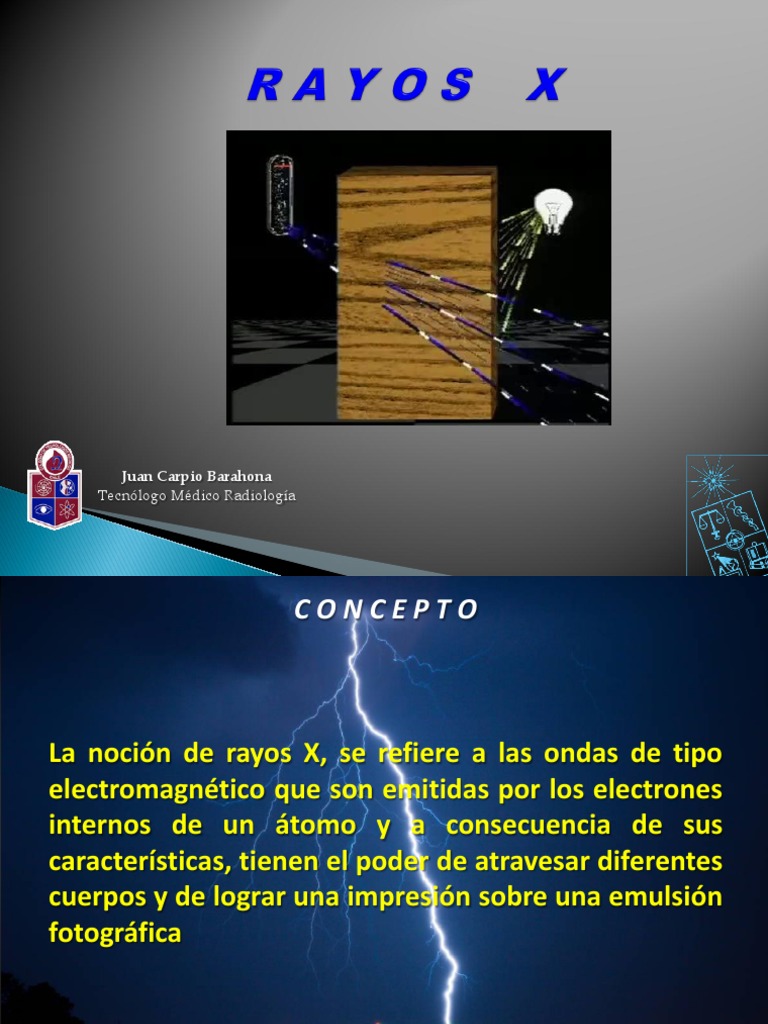

Juan Carpio Barahona

Tecnólogo Médico Radiología

 CONCEPTO

La noción de rayos X, se refiere a las ondas de tipo

electromagnético que son emitidas por los electrones
internos de un átomo y a consecuencia de sus
características, tienen el poder de atravesar diferentes
cuerpos y de lograr una impresión sobre una emulsión
fotográfica
RAYO es un concepto que tiene su origen en el vocablo
latino radĭus

El concepto se usa para nombrar a la línea que nace

en el espacio donde se genera una cierta clase de
energía y que se prolonga en la misma dirección
hacia donde la energía en cuestión se propaga
 cual es el origen del término Rayos X ?

El término “ rayos X “ se atribuye como creación a su

descubridor, quien se dio cuenta cómo ciertos rayos
dentro de los tubos de vacío, eran capaces de
atravesar barreras sólidas; ante el desconocimiento
que él tenía sobre tales rayos y sobre su naturaleza o
la manera en la que éstos se producían, tomó la
determinación de llamarlos rayos X o rayos
desconocidos
QUE SON LOS RAYOS X ?
 Los rayos X son una radiación electromagnética
ionizante porque al interactuar con la materia
producen la ionización de los átomos de la
misma, es decir, originan partículas con carga
llamadas iones y se forman como resultado de
fenómenos extranucleares, a nivel de la órbita de
los átomos, fundamentalmente producidos por
desaceleración brusca de electrones.
Los rayos X son una radiación electromagnética de
la misma naturaleza que los rayos gamma pero la
diferencia fundamental con éstos está en su origen

los rayos gamma son radiaciones de origen

nuclear que se producen por la desexcitación de
un nucleón de un nivel excitado a otro de menor
energía y en la desintegración de isótopos
radiactivos
Fluoroscopía o
Radioscopía
Radiografía Análoga

Radiografía Digital

¿ como son posibles estas

técnicas imagenológicas ?
PROPIEDADES DE LOS
RAYOS X
 Poder de penetración
los rayos X tienen la capacidad de
penetrar en la materia

La capacidad de penetrar mayores espesores esta dada

por una menor longitud de onda, lo que significa que el
haz de radiación emergente del tubo tiene mayor
energía y alcance
 Efecto luminiscente
los rayos X tienen la capacidad
de estimular sustancias
luminiscentes, haciendo que éstas
emitan luz
Esta propiedad de los rayos X permitió que Roentgen se
diera cuenta que desde el tubo en el que experimentaba,
emergía una radiación desconocida, de gran alcance y
poder de penetración pero que él no podía ver
El efecto luminiscente es la base de la fluoroscopía,
pues utilizando una pantalla provista de un material
luminiscente es posible recibir la radiación atenuada
después de haber atravesado un cuerpo y visualizar los
detalles de ese cuerpo, todo ello en tiempo real
 Efecto fotográfico
los rayos X tienen la capacidad de
producir el ennegrecimiento de las
emulsiones fotográficas

Esta propiedad de los rayos X hace posible la existencia

de la radiografía, la cual es el registro gráfico que se
obtiene después que un haz de radiación conteniendo
una imagen latente alcanza una película radiográfica
 Poder de ionización
los rayos X tienen capacidad de
ionización

Este efecto resulta particularmente dañino para el tejido

vivo ya que un fotón de radiación puede transferir a las
células de un tejido vivo parte de su energía o toda su
energía
 Efecto biológico
los rayos X tienen la capacidad de
generar efectos nocivos sobre
el tejido vivo
Este efecto es uno de los mas importantes para la
prevención y se estudia desde el aspecto beneficioso
para el hombre como es en el caso de la radioterapia, y
también desde el lado negativo, intentando controlar
sus efectos perjudiciales en el área de la protección
radiológica
Se han escrito muchas páginas y se han
realizado mayor número de investigaciones con
la intención determinar todos los alcances y
efectos de la radiación ionizante sobre el
organismo, sin embargo básicamente todos los
efectos pueden agruparse solo en dos tipos:
 efectos somáticos
estos efectos son aquellos producidos en
el propio cuerpo

 efectos genéticos
estos efectos son aquellos heredables y
que en algún momento podrán
manifestarse en los descendientes
No obstante, existe otro esquema para clasificar
los efectos de la radiación y está basado en sus
consecuencias

En esta clasificación se distinguen dos amplias

categorías:
efectos no estocásticos también llamados
no probabilísticos,
son los efectos que se relacionan con la dosis
de forma determinista, es decir, si se ha
depositado una dosis equivalente
suficientemente alta, PODRIAN aparecer cierto
tipo de efectos
Por ejemplo, si una dosis de rayos X excede de 100
rem, se observará un enrojecimiento de la piel; tras
otro cierto nivel de dosis se producen cataratas en los
ojos, etc.
efectos estocásticos ( probabilísticos )
son efectos que pueden aparecer, pero no
necesariamente lo hacen.
Lo más que se puede decir de estos efectos es
que existe una cierta probabilidad de que
ellos se produzcan
Los ejemplos más conocidos son el desarrollo de
cáncer y las mutaciones genéticas en el largo plazo
Los rayos X encuentran su utilidad en diversos
campos del quehacer humano :

INVESTIGACION

INDUSTRIA

MEDICINA
 Los rayos X en la Investigación
Desarrollo de la mecánica cuántica.
el estudio de los rayos X ha desempeñado un papel
primordial en la física teórica
Confirmación de teorías cristalográficas.
como herramienta de investigación, los rayos X han
permitido confirmar experimentalmente tales teorías
Identificar sustancias cristalinas y determinar su
estructura.
ello se ha podido conseguir utilizando métodos de
difracción de rayos X; casi todos los conocimientos
actuales en este campo se han obtenido o verificado
mediante análisis con rayos X
Los métodos de difracción de rayos X también
pueden aplicarse a sustancias pulverizadas
que, sin ser cristalinas, presentan alguna
regularidad en su estructura molecular.

Mediante estos métodos es posible identificar

sustancias químicas y determinar el tamaño de
las partículas ultramicroscópicas que las
componen
Identificar elementos químicos y sus isótopos.
muchos de ellos han podido ser identificados
mediante espectroscopía de rayos X, la cual
determina las longitudes de onda de sus
espectros característicos.

Varios elementos fueron descubiertos

mediante el análisis de espectro con rayos X
 Los rayos X en la Industria
Las imágenes de rayos X en placas fotográficas
muestran la existencia de fallas estructurales;
a veces la desventaja de este sistema es que el
equipo de rayos X de alta potencia que se
necesita es voluminoso o es muy caro
Además de las aplicaciones de los rayos X para la
investigación en física, química, mineralogía, metalurgia
y biología, los rayos X también se emplean en la
industria como herramienta de investigación y para
realizar numerosos procesos de prueba.

Son muy útiles para examinar objetos, por ejemplo piezas

metálicas, sin destruirlas
Muchos productos industriales se inspeccionan de
forma rutinaria mediante rayos X, para que las unidades
defectuosas puedan eliminarse en el mismo lugar de
producción
Existen además otras aplicaciones de los rayos X,
entre las que figura la identificación de gemas
falsas o la detección de mercancías de contrabando
en las aduanas
También se utilizan en los aeropuertos para detectar
objetos peligrosos en pasajeros y en los equipajes
Los rayos X ultrablandos se emplean para determinar
la autenticidad de obras de arte y para restaurar
cuadros famosos
 Los rayos X en la Medicina
Las fotografías de rayos X llamadas radiografías y la
observación del organismo en tiempo real utilizando
rayos x - fluoroscopía - se emplean comúnmente en
medicina como herramientas de apoyo al diagnóstico
En la radioterapia se emplean rayos X para tratar
determinadas enfermedades, en particular el cáncer,
exponiendo los tumores a la radiación para destruirlos
La utilidad de las radiografías para el diagnóstico se
debe a la capacidad de penetración que tienen los
rayos X

A los pocos años de su descubrimiento ya se empleaban para

localizar cuerpos extraños radio opacos, por ejemplo balas, en el
interior del cuerpo humano u objetos metálicos
Con la mejora de las técnicas de rayos X, las
radiografías revelaron minúsculas diferencias en los
tejidos, y muchas enfermedades pudieron estudiarse
con este método

Algunas cavidades del cuerpo pueden llenarse artificialmente con

materiales de contraste, de forma que un órgano determinado se
vea con mayor claridad
Para examinar el sistema circulatorio por ejemplo, se
administra por vía intra venosa determinados
compuestos líquidos opacos llamados medios de
contraste
 Fin de esta
Presentación
