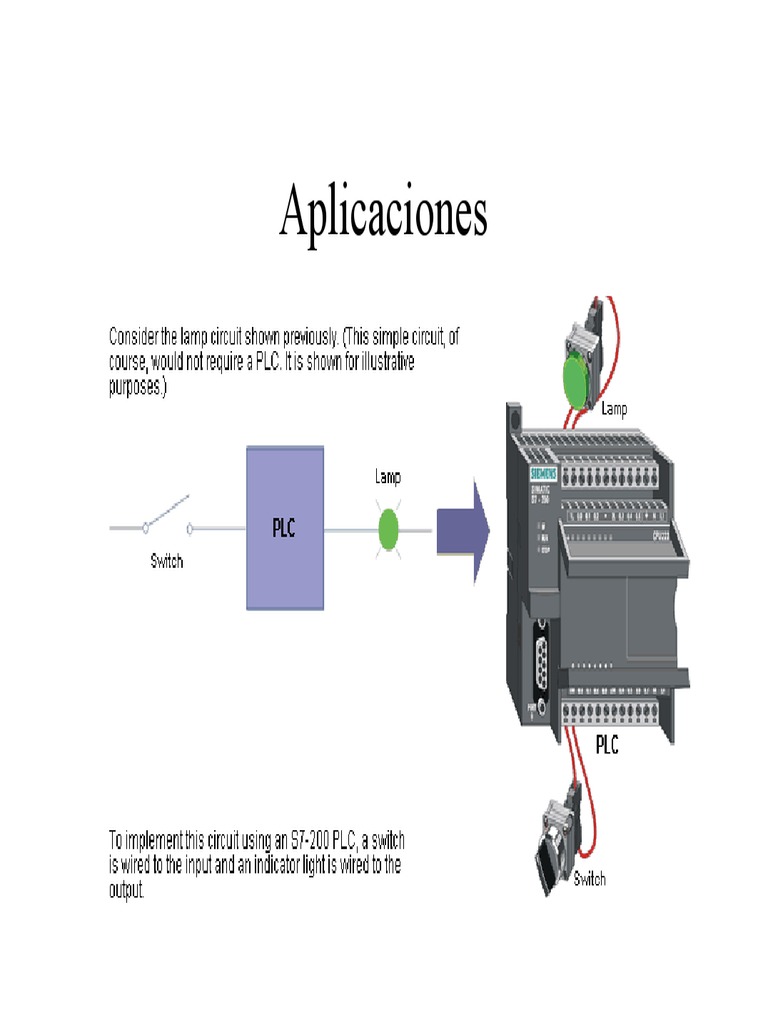

Aplicaciones

Función del programa

Arranque de un motor con PLC
Instrucciones del programa
Arranque del motor
Expandiendo la aplicación
Indicador luminoso “RUN”
Otra expansión
Limite de carrera cerrado
Incremento de I/Q
 Circuito de una lámpara
El accionamiento del
pulsador S1 hace que
se encienda la lámpara
H1
 Alarma antirrobo
Se ha dispuesto un fino
hilo tensado tras una
ventana, que se rompe
si hay intento de robo.
Como resultado de la
rotura se interrumpe
un circuito cerrado y
suena una alarma
 Prensa con protector
Que desplace el embolo de una
prensa cuando se accione el
pulsador S1 y se halla cerrado
una rejilla protectora B1. Si no
se cumple estas dos
condiciones, que se retire el
embolo inmediatamente. La
posición de la rejilla es
detectada por un sensor de
proximidad. El embolo de la
prensa es desplazado y retraído
por un electro válvula con
retorno por muelle
 Timbre
Que suene el timbre H1
de un piso cuando se
pulse el pulsador S1
en la entrada principal
de la casa o el
pulsador S2 en la
puerta del piso
 Estampadora
Una estampadora puede ser alimentada
desde 3 lados..En cada uno, la
pieza se desliza por una guía y toca
dos de los tres detectores de
proximidad ( B1,B2,B3).Esta
conmutación produce el
desplazamiento del cilindro
neumático que actúa por mando de
la electroválvula Y1; una vez
posicionada la pieza debidamente,
la maquina punzona una muesca Se
requiere que la actuación de la
maquina se produzca únicamente si
actúan dos transmisores. Por
razones de seguridad es preciso
excluir la posibilidad del que el
cilindro se desplace si la pieza toca
los tres transmisores
Control de silo para dos tipos de
granos
En un sistema de mezcla se puede seleccionar
con el conmutador S2 el tipo de grano
deseado. Cuando el selector esta en
posición A (S2: señal 0) y se acciona al
mismo tiempo el pulsador S1, el grano
tipo A pasa a la cuba de mezcla.
Análogamente se puede proceder con el
grano tipo B, cuando el selector S2 esta en
posición B ( S2:señal 1) se acciona, al
mismo tiempo el pulsador S1, el grano
tipo B pasa a la cuba de mezcla. El silo A
es abierto por un cilindro dotado de una
electroválvula Y1y el silo B es abierto por
un cilindro dotado de una electroválvula
Y2
 Activación de una salida
Alarma de encendido
• El zumbador H1 debe
activarse al presionar
el pulsador S1
 Activación y desactivación de una salida
Supervisión de la rotura de una broca
• La broca de una unidad de
taladrado esta supervisada
por medio de un sensor de
rotura de broca B1.Si la
broca se rompe el sensor
interrumpe el circuito. Un
zumbador H1 debe sonar
en este caso. El zumbador
solo puede ser desactivado
por medio del pulsador S1
 Activación de un cilindro
Un cilindro es accionado por medio
de una electro válvula con retorno
por muelle ( Y1).
Dos sensores de proximidad
indican las posiciones de
“expandido” B2 y “retraído” B1.
El pulsador S1 se utiliza para
accionar el cilindro de tal forma
que avance desde la posición
retraído a la expandida y viceversa.
El cilindro debe avanzar una sola
vez por accionamiento del
pulsador. Para realizar un segundo
movimiento del cilindro el pulsador
debe soltarse y accionarse de nuevo
 Encolado de componentes
• Dos componentes deben ser
encolados con la ayuda de un
cilindro neumático 1.0. Las
superficies a encolar se
presionan entre si por periodo
de 5 s con una determina
fuerza. El tiempo se empieza a
contar desde que el cilindro
abandona su posición final
retraída (sensor B1) .Una vez
transcurridos 5 s el cilindro
regresa a su posición inicial . El
proceso se inicia por medio de
un pulsador S1
 Dispositivo de marcado
Una pieza debe marcarse
accionando un pulsador S1.
Para asegurar que el ciclo de
marcado no se ponga en marcha
inadvertidamente se deberá
mantener presionado el
pulsador S1 durante 3
segundos.
La posición del cilindro se
establece por medio de dos
detectores de proximidad
B1(retraído) y B2 ( expandido)
 Dispositivo de fijación
• Una pieza debe sujetarse
activando el pulsador S1.
Cuando la pieza es
sujetada por el cilindro 1.0
el cilindro 2.0 avanza y
marca la pieza. Debido a
que la pieza necesita un
tiempo para enfriarse,
permanece sujeta durante
3 s. Este tiempo empieza
con el avance del cilindro
1.0
Se dispone de dos motores que se conectan a la red a
través de dos contactores. Mediante los pulsadores
S1( abierto) y S2 (cerrado) se realiza la puesta en
marcha y parada del Motor 1. Con S3 ( abierto ) y
S4 (Cerrado) se actúa sobre el Motor 2. Para que
MT 2 se ponga en marcha debe transcurrir 10 s
desde que se conecta MT 1, el motor 2 debe estar
parado previamente .
Un piloto debe encenderse desde el momento en que
se hayan alcanzado los 20 ciclos marcha/parada de
los motores. Con el pulsador SOR debe se posible
poner a cero el numero de ciclos
