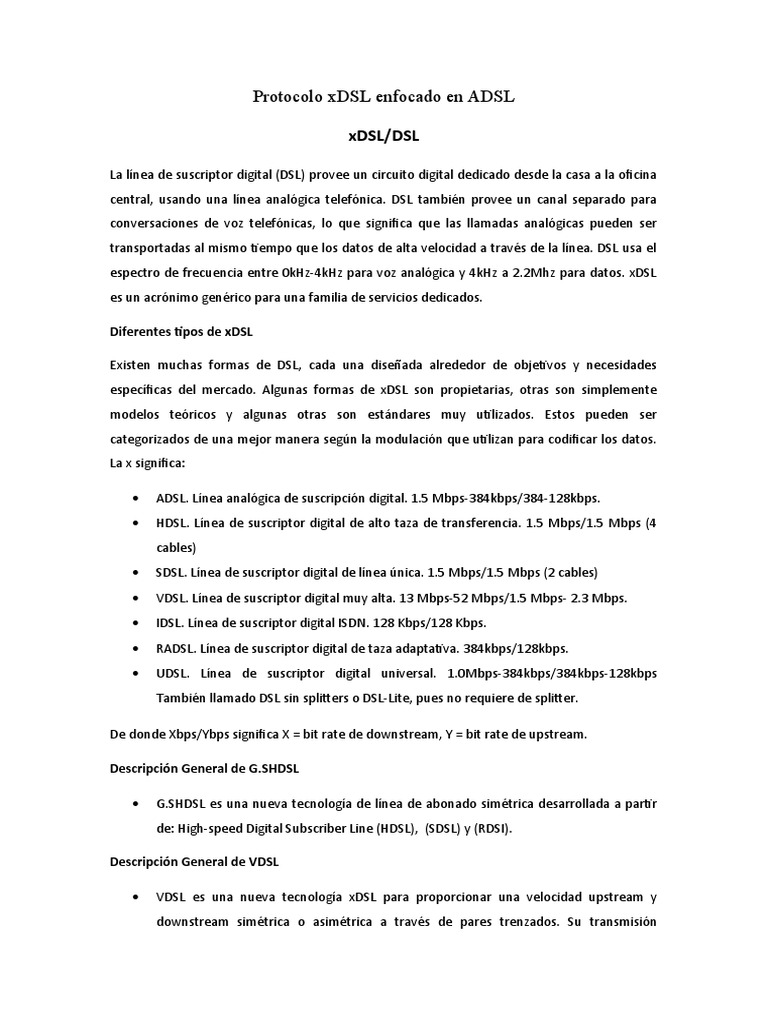

Protocolo xDSL enfocado en ADSL

xDSL/DSL

La línea de suscriptor digital (DSL) provee un circuito digital dedicado desde la casa a la oficina
central, usando una línea analógica telefónica. DSL también provee un canal separado para
conversaciones de voz telefónicas, lo que significa que las llamadas analógicas pueden ser
transportadas al mismo tiempo que los datos de alta velocidad a través de la línea. DSL usa el
espectro de frecuencia entre 0kHz-4kHz para voz analógica y 4kHz a 2.2Mhz para datos. xDSL
es un acrónimo genérico para una familia de servicios dedicados.

Diferentes tipos de xDSL

Existen muchas formas de DSL, cada una diseñada alrededor de objetivos y necesidades
específicas del mercado. Algunas formas de xDSL son propietarias, otras son simplemente
modelos teóricos y algunas otras son estándares muy utilizados. Estos pueden ser
categorizados de una mejor manera según la modulación que utilizan para codificar los datos.
La x significa:

 ADSL. Línea analógica de suscripción digital. 1.5 Mbps-384kbps/384-128kbps.

 HDSL. Línea de suscriptor digital de alto taza de transferencia. 1.5 Mbps/1.5 Mbps (4
cables)
 SDSL. Línea de suscriptor digital de línea única. 1.5 Mbps/1.5 Mbps (2 cables)
 VDSL. Línea de suscriptor digital muy alta. 13 Mbps-52 Mbps/1.5 Mbps- 2.3 Mbps.
 IDSL. Línea de suscriptor digital ISDN. 128 Kbps/128 Kbps.
 RADSL. Línea de suscriptor digital de taza adaptativa. 384kbps/128kbps.
 UDSL. Línea de suscriptor digital universal. 1.0Mbps-384kbps/384kbps-128kbps
También llamado DSL sin splitters o DSL-Lite, pues no requiere de splitter.

De donde Xbps/Ybps significa X = bit rate de downstream, Y = bit rate de upstream.

Descripción General de G.SHDSL

 G.SHDSL es una nueva tecnología de línea de abonado simétrica desarrollada a partir

de: High-speed Digital Subscriber Line (HDSL), (SDSL) y (RDSI).

Descripción General de VDSL

 VDSL es una nueva tecnología xDSL para proporcionar una velocidad upstream y
downstream simétrica o asimétrica a través de pares trenzados. Su transmisión
 alcanza aproximadamente 1,5 km, la velocidad más alta de downstream es 52 M
(asimétrica) y la tasa de upstream más alta es 12 M (simétrica). VDSL es la tecnología
xDSL más rápido en la actualidad.
 UIT-T G.993.1 se ocupa de VDSL.
 En casa o en oficina, VDSL es pensado como la tecnología para obtener la tasa de
transmisión más cercana a la proporcionada por fibras ópticas. VDSL permite la
conexión de teléfonos analógicos y datos de alta velocidad al mismo tiempo, pero
puede transmitir datos a alta velocidad con corto alcance. VDSL es similar al ADSL.
Pero es mucho más fácil de realizar VDSL porque ADSL está diseñado para condiciones
de línea peores que las de VDSL.

CODEC
CODEC es una abreviatura de codificador / decodificador. Específicamente, convierten una
señal analógica de calidad telefónica a muestras codificadas a través de U-law o A-law, con una
velocidad de muestreo de 8 kHz. xDSL no pasa por los codecs en la oficina central al separar la
señal xDSL y las frecuencias de la voz en un splitter POTS . La señal de voz se pasa a un CODEC
mientras que la señal xDSL termina en un DSLAM , que es el equivalente xDSL de un CODEC .
Todos los módems analógicos se encuentran limitados por CODECs. Los Codecs pueden ser
vistos como filtros paso bajo.
Miembros xDSL EN BASE A OFDM.

Multiplexacion por división en frecuencias ortogonales, Esto significa que tenemos varios
operadores en una banda ancha utilizada para transmitir (o receptar) un tren de datos en
paralelo. Esta técnica también es perteneciente a la familia de Spread Spectrum.

Los miembros de xDSL utilizan diferentes números de portadoras.

Diseño con splitter (divisor) o sin Splitter

De alguna manera, las señales digitales y analógicas deben estar separadas para que todo esto
funcione. Por lo tanto, un filtro tiene que ser colocado en el camino de la señal en un cierto
punto. Hay dos métodos para hacer esto: El uso de un divisor POTS o utilizando filtros de toma
de teléfono RJ11.

En primer lugar, en el método divisor POTS, el dispositivo se encuentra en el "lado de la casa"

donde se conecta la línea. El divisor proporciona dos funciones. En primer lugar, es el "punto
de demarcación" que separa el cableado de telecomunicaciones de los cables en el interior. En
segundo lugar, "divide" la señal DSL en un canal de datos separado y un canal de voz. El canal
de voz es una línea telefónica analógica normal (2 hilos), y el canal de datos se envía a la ANT.
El divisor es un dispositivo pasivo, sin alimentación, lo que permitirá al canal de voz operar
incluso si falla la alimentación en el lugar de la casa. La señal se envía al divisor utilizando una
línea de 2 hilos ya existente para el hogar. El divisor (Splitter) está alojado en el dispositivo de
interfaz de red (NID) en el exterior de su casa.

En segundo lugar, en el diseño sin divisor (Sin splitter), el bucle local fuera está conectado
directamente con el cable en el interior de la interfaz de red de abonado (SNI), la misma caja
que se utiliza hoy en día en su casa. En cada toma de extensión en la que se desea conectar un
teléfono analógico, se coloca un conector especial que contiene un filtro que elimina la señal
digital. Esto se llama un filtro RJ11 (RJ11 es el término oficial utilizado para su toma de teléfono
de 4/6 pines). La extensión utilizada para su ANT no utiliza un filtro (de lo contrario no
funcionará). También hay que señalar que algunos ADSLs de baja velocidad no requerirán
filtros RJ11.

El diseño sin divisor (Sin splitter) es muy deseable, ya que no tendrán que no se haría un
trabajo muy difícil para hacer el trabajo de instalar, y les permite ofrecer ADSL a un precio
inferior. Para la mayoría de los usuarios, no es realmente un problema, de hecho, los teléfonos
analógicos seguirán funcionando sin el filtro RJ11 en su lugar. La única cosa es que se oye un
zumbido agudo cuando se utiliza el teléfono. Sin embargo, esto no es recomendable, como
versión posterior puede dañar el teléfono o tiene algún otro efecto desagradable.

DSLAM

Digital Subscriber Line Access Multiplexer (DSLAM) es un dispositivo de red, por lo general en
una compañía de teléfono de la oficina central, que recibe señales de múltiples conexiones de
clientes de línea de abonado digital (DSL)
y pone las señales en una línea troncal de
alta velocidad utilizando técnicas de
multiplexado. Dependiendo del producto,
los multiplexores DSLAM conectan las
líneas DSL con alguna combinación de
modo de transferencia asíncrono (ATM),
frame relay, o redes de Protocolo de
Internet. DSLAM permite a una compañía
de teléfonos ofrecer a los usuarios de

Figura 1. DSLAM
negocios u hogares la más rápida tecnología de línea de teléfono (DSL). Con la tecnología de
red principal más rápida (ATM).

ADSL

La tecnología ADSL utiliza los pares trenzados existentes para proporcionar una velocidad
upstream y dowmstream asimétrica para los usuarios.
Línea de suscriptor digital asimétrica (ADSL) es una tecnología de lazo telefónico que utiliza
líneas existentes de teléfono que provee datos de alta velocidad y voz.

 Upstream/downstream
 256kbps/256kbps
 384/128
 384/384
 384/1.5Mbps
 Y muchas otras

Tiene una gran variedad de opciones DCP, incluyendo interfaces 10BASE T y además tiene una
conexión ISP dedicada. Puede soportar una subred IP (de 1 a 254 direcciones, dependiendo del
ISP). Con menor precios que las conexiones de línea privada (T1).

Descripción General de ADSL

 ADSL es una tecnología xDSL asimétrica. Hace uso completo de la banda de alta
frecuencia (High-frecuency) sin explotar, para transmitir datos sobre cables de cobre
de alta velocidad por diversas modulaciones. El rango de banda para upstream va
desde 26kHz a 138 kHz y la banda para el downstream desde 138 kHz a 1104 kHz.
Alcanza velocidades de 896 kbps para el upstream y 8160 kbps para downstream.
 ADSL tiene capacidad de adaptación de velocidad y anti-interferencia. Es decir, la
tecnología ADSL puede ajustar su tasa a un grado adecuado basado en las condiciones
de línea, tales como distancia, ruido y así sucesivamente. En la tecnología ADSL,
mientras más grande es la distancia de transmisión, más baja es la tasa de transmisión
y más se atenúa la transmisión. Pero la distancia de transmisión y atenuación si están
en proporción lineal.

Velocidades
ADSL es un servicio nuevo, y todos los proveedores están tratando de encontrar las
combinaciones de Precio/Funciones adecuadas que pueden lograr éxito en el mercado.
Para el usuario promedio, la mejor manera de pensar en esto es segmentar las opciones en
tres categorías:
 Terminal residencial de baja capacidad
Las velocidades van desde 384kbps-128kbps, asimétrico.
 Terminal residencial de alta capacidad y usuario terminal de negocios
Las velocidades van desde 1.5Mbps-384kbps, asimétrico.
 Servidor terminal de alta capacidad
Las velocidades van desde +2Mbps-1.1kbps, simétrico.

Estandarización ADSL

Familia Descripción Ratificado

.
ADSL G.992.1/ T1.413G.dmt 1999
ADSL G.992.2 G.lite 1999
ADSL2 G.992.3 G.dmt.bis 2002
ADSL2 G.992.4 G.lite.bis 2002
ADSL2+ G.992.5 ADSL2 PLUS 2003
Modelo ADSL

Figura 2. Modelo ADSL

Características de ADSL
La velocidad de upstream llega a 896 kbps y
de downstream a 8 Mbps
 ADSL: Asymmetric Digital Subscriber
Line/ Línea de abonado digital
asimétrica
 Transmite voz y datos en un par
trenzado de forma simultánea.
Estándares ADSL
 G.992.1(G.dmt): Estándar de ADSL a
velocidad completa o full-rate
 G.992.2(G.lite): Estándar de ADSL sin
splitter(divisor) de señal
 T1.413: Estándar de ADSL a
velocidad completa o full-rate
Modulación y demodulación en ADSL.

En cuanto a la tecnología de modulación-demodulación, se utiliza a menudo la tecnología de

procesamiento de señal digital de alta velocidad y modulación codificada con un rendimiento
optimizado para obtener altas velocidades y grandes distancias de transmisión.

Hasta ahora, el sistema de modulación-demodulación utiliza las siguientes tres tecnologías de

codificación de línea:

Modulación QAM, Modulación CAP y Modulación DMT La tecnología de modulación DMT

domina el mercado por ser un poderoso anti-interferencias y por su estilo popular.

DMT

 DMT es con mucho la tecnología de modulación de uso común. Segmenta la banda de

transmisión en múltiples subcanales, cada subcanal corresponde a una portadora de
diferente frecuencia y cada portadora es modulada a través de la modulación QAM.
 DMT utiliza un ancho de banda de 4.3125 KHz como su unidad. Esta divide una banda
de 1 MHz en 256 subcanales. El servicio POTS ocupa la banda que va desde 300 HZ a
4KHz en el cable o canal telefónico. Considerando el aislamento, DMT asigna la banda
des 0 kHz a 25 kHz (es decir los primeros 6 canales) para el servicio POTS. Por lo tanto,
solo 250 subcanales están asignados para transmisión de servicios digitales.

Aplicaciones de ADSL

 ADSL fue diseñado para proveer una conexión de datos dedicada de alta velocidad
para acceso a internet/intranet, usando líneas telefónicas de cobre existentes. ADSL
provee velocidades que se acercan al T1 (1.5 MBPS), las cuales son mucho más
grandes que las de los módems analógicos (56kbps) o ISDN (128 kbps) sobre el mismo
tipo de línea. A pesar de que el cable módem se anuncia con anchos de banda de 10-
30 Mbps de ancho de banda, este utiliza un medio de transmisión compartido con
varios usuarios en la misma línea, y por lo tanto la eficiencia varía, probablemente de
manera significativa, según la cantidad de tráfico y de otros usuarios.
 ADSL se ha posicionado para aplicaciones en el Hogar y la Pequeña Oficina (SOHO) que
requieren acceso a internet de alta velocidad. Dado que también provee acceso
dedicado, puede ser usado para la interconexión de servidores de poco ancho de
banda al internet, y se constituiría como una gran solución para 5 a 20 PC para una
ubicación en la oficina. También es una gran solución para aquellos usuarios de Linux
que solo buscan una conexión de alta velocidad para el hogar.
ESTÁNDAR ADSL2

 Desarrollado en base a ADSL, este estándar (G.992.3) fue definido en junio del 2002.
 Asigna la banda como lo hace ADSL, su banda de downstream es 1104 kHz. Desde que
ADSL2 utiliza el modo de modulación mejorada, su downstream puede alcanzar
teóricamente hasta 12 Mbps y su upstream 1.2 Mbps o menos.

COMPARACIÓN ENTRE ADSL2 Y ADSL

 ADSL2 tiene mejor rendimiento. Esto es debido a que ADSL2 usa el modo de
modulación mejorada, esta reduce el impacto de la línea de ruido en la señal,
obteniendo más ganancia y aumenta la velocidad de conexión.
 ADSL2 usa tasas variables de bits, desde 4 kbps a 32 kbps. ADSL usa tasas constantes
de 32 kbps. Comparado con ADSL, ADSL 2 incrementa su velocidad a 50 Kbps y
extiendo su distancia de transmisión a 200 m. es decir, la cobertura de ADSL2 se
aumenta a 6%.

Comparación de características de xDSL

xDSL Simetría Velocidad máxima Distancia Par Servicio POTS

máxima Trenzado (Servicio
telefónico
analógico
convencional)
G.SHDS Asimétric 2.3 Mbps 5.5 1 No
L a
ADSL Asimétric  Downstream: 8196 kbps 5 1 Si
a  Upstream: 896 kbps
ADSL2+ Asimétric  Downstream: 25 Mbps 6.5 1 Si
a  Upstream: 3 Mbps
VDSL Simétrica/  Downstream: 52 Mbps 1.5 1 Si
Asimétric (Asimétrica)
a  Upstream: 12 Mbps
(simétrica)

CPE: ANT ADSL y NIC

El Customer Premises Equipment (CPE) para ADSL se compone de la tarjeta de ANT y / o NIC.
La terminación de red ADSL (ANT), se encuentra localizada en su hogar u oficina, ofrece una
conexión IP. ANTs vienen en varios tipos:

• ANT Router con 10 / 100BaseT

• Puente ANT con 10 / 100BaseT

• ANT con interfaz ATMF

• ANT con interfaz USB

• ANT Integrado / tarjeta NIC

En cada caso, la ANT / NIC proporciona la dirección de un router a un ISP. Se deben especificar
las configuraciones que van a permitir. La configuración más conveniente para el usuario de
Linux es la ANT con una interfaz 10baseT, ya que el costo / configuración es la más fácil. Las
otras opciones requieren controladores especiales, que hasta la fecha, no se han hecho
disponibles para Linux. La mala noticia es que algunos proveedores de tarjetas permiten
solamente integrados ANT / NIC PCI que no tienen controladores Linux.

Hay que asegúrese de que cualquier tercero ANT / NIC que se puede comprar son compatibles
con su proveedor de telecomunicaciones. Hay dos grandes codificaciones de línea de ADSL
(PAC, DMT), y varias opciones para la encapsulación IP.

La ANT está conectada al cable en el interior de su casa (línea 2 hilos). Este alambre interior
está conectado a un divisor POTS, o en el caso de la versión sin divisor, conectado
directamente al bucle local. Una tarjeta NIC que encaja directamente en el PC estará
disponible en algún momento en el futuro.
