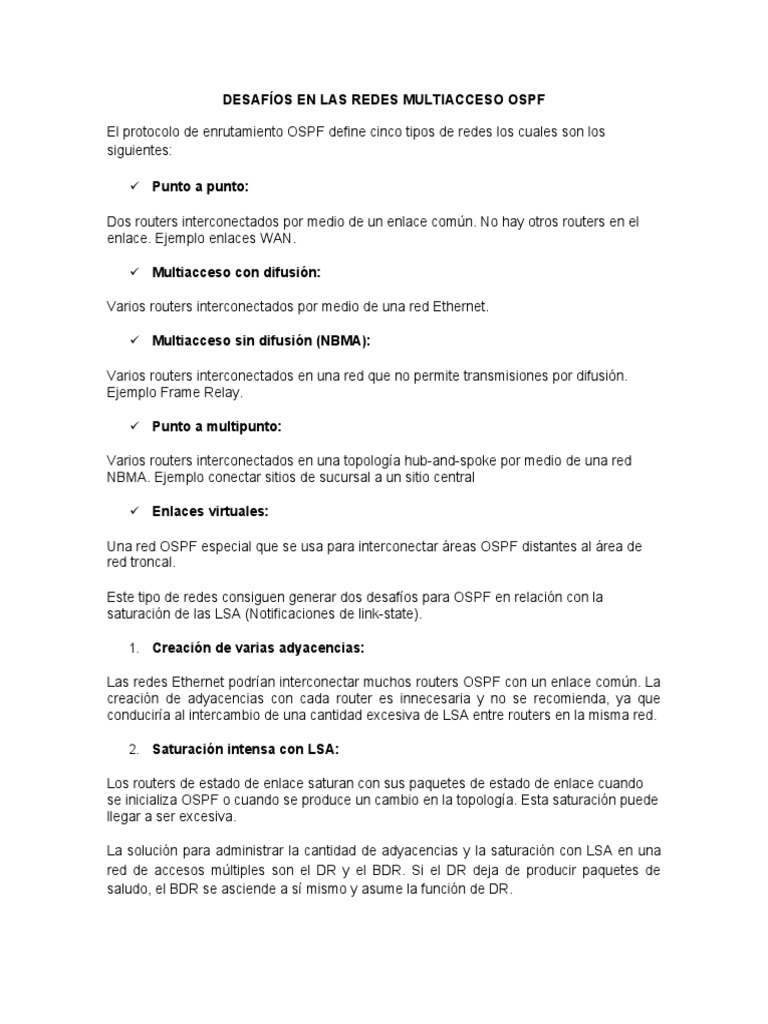

DESAFÍOS EN LAS REDES MULTIACCESO OSPF

El protocolo de enrutamiento OSPF define cinco tipos de redes los cuales son los
siguientes:

 Punto a punto:

Dos routers interconectados por medio de un enlace común. No hay otros routers en el
enlace. Ejemplo enlaces WAN.

 Multiacceso con difusión:

Varios routers interconectados por medio de una red Ethernet.

 Multiacceso sin difusión (NBMA):

Varios routers interconectados en una red que no permite transmisiones por difusión.
Ejemplo Frame Relay.

 Punto a multipunto:

Varios routers interconectados en una topología hub-and-spoke por medio de una red
NBMA. Ejemplo conectar sitios de sucursal a un sitio central

 Enlaces virtuales:

Una red OSPF especial que se usa para interconectar áreas OSPF distantes al área de
red troncal.

Este tipo de redes consiguen generar dos desafíos para OSPF en relación con la
saturación de las LSA (Notificaciones de link-state).

1. Creación de varias adyacencias:

Las redes Ethernet podrían interconectar muchos routers OSPF con un enlace común. La
creación de adyacencias con cada router es innecesaria y no se recomienda, ya que
conduciría al intercambio de una cantidad excesiva de LSA entre routers en la misma red.

2. Saturación intensa con LSA:

Los routers de estado de enlace saturan con sus paquetes de estado de enlace cuando
se inicializa OSPF o cuando se produce un cambio en la topología. Esta saturación puede
llegar a ser excesiva.

La solución para administrar la cantidad de adyacencias y la saturación con LSA en una

red de accesos múltiples son el DR y el BDR. Si el DR deja de producir paquetes de
saludo, el BDR se asciende a sí mismo y asume la función de DR.
 Ingeniería en Electrónica y Telecomunicaciones

Los routers en la red seleccionan como DR al router con la prioridad de interfaz más alta.
El router con la segunda prioridad de interfaz más alta se elige como BDR. Cuanto mayor
sea la prioridad, más probabilidades hay de que se elija al router como DR. Si se
establece en 0, el router no puede convertirse en el DR. La prioridad predeterminada de
las interfaces de difusión de accesos múltiples es 1. Por lo tanto, a menos que se
configuren de otra manera, todos los routers tienen un mismo valor de prioridad y deben
depender de otro método de diferenciación durante la elección del DR/BDR. Si las
prioridades de interfaz son iguales, se elige al router con la ID más alta como DR. El
router con la segunda ID de router más alta es el BDR.

El router-id es un número representado como una IP que identifica a un router dentro de

OSPF y se calcula de la siguiente manera:

 Si el router tiene definido el comando router-id ese será su valor.

 Sino, tenemos que mirar si tiene definidas loopbacks, si es así será la IP de la
loopback más alta.
 Si no hay loopbacks configuradas será la IP de la interfaz física activa más alta del
router.

ÁRBOLES DE COLA

La calidad de servicio en datos o conocida como la catalogación de paquetes, cumple la

función de realizar el control del tráfico en las redes de datos y de esta manera se pueda
garantizar el rendimiento, la eficiencia del canal con baja latencia y un ancho de banda
que sea establecido lo cual se lleve a cabo retrasando y priorizando paquetes. Para la
implementación se puede utilizar colas, las políticas de servicios y de administración del
tráfico por compartición.

La estructura avanzada del árbol de colas requiere del marcado de paquetes lo cual hace
posible clasificar paquetes:

 Por protocolo
 Por el puerto
 Por el tipo de conexión

Siendo esta una implementación directa de HTB (Hierarchical Token Bucket). Cada cola
en el árbol de colas puede ser asignada únicamente en un HTB, el cual permite crear una
estructura de cola jerárquica y determinar relaciones entre colas a las que
denominaremos padres e hijos y la relación entre las colas hijos, por lo que cada cola hijo
debe de tener un marcado de paquete asignado a él. La común utilidad del árbol de colas
es la característica que utilizando la estructura jerárquica se realiza la compartición de
ancho de banda, asignando a la cola padre el ancho de banda deseado mientras que las
colas hijos se comparten el ancho de banda del padre.

En árbol de colas no poseen un orden de ejecución de acuerdo a la posición de la regla,

estas se ejecutan según se requiera y en este caso requiere marcado de paquetes.
 Ingeniería en Electrónica y Telecomunicaciones

Entonces árbol de colas crea una propiedad llamadas “parent” y asigna nuestras
conexiones y paquetes marcados a las colas de prioridades.

Con árbol de colas se puede optimizar la red, se podrá dar prioridades a diferentes
paquetes, tales como WWW, DNS, SMTP, POE3, WINBOX, P2P. Incluso podemos limitar
la carga de archivos a la mínima prioridad. Lo más importante, dado el escaso ancho de
banda, es limitar el consumo indiscriminado por parte de usuarios que descargan archivos
de todo tipo y tamaño, o de procesos en background (updates) que raramente el usuario
sabe la cantidad de recursos que le "roba".

LOOPBACK

Es una interfaz lógica interna del router creada por software que representa al propio
dispositivo independiente de la dirección IP que se la haya asignado, no existe
físicamente en el equipo, pero realiza todas las funciones de una interfaz física. Se
pueden crear tantos interfaces loopback como sean requeridas. Esta no se asigna a un
puerto físico y, por lo tanto, nunca se puede conectar a otro dispositivo. Se la considera
una interfaz de software que se coloca automáticamente en estado activo, siempre que el
router esté en funcionamiento.

La dirección de loopback es una dirección especial que los hosts utilizan para dirigir el
tráfico hacia ellos mismos. Esta crea un método de acceso directo para las aplicaciones y
servicios TCP/IP que se ejecutan en el mismo dispositivo para comunicarse entre sí. Al
utilizar la dirección de loopback en lugar de la dirección host IPv4 asignada, dos servicios
en el mismo host pueden desviar las capas inferiores del stack de TCP/IP. También es
posible hacer ping a la dirección de loopback para probar la configuración de TCP/IP en el
host local.
Las direcciones del rango '127.0.0.0/8' son direcciones de loopback, de la cual la que se
utiliza de forma mayoritaria es la '127.0.0.1' por ser la primera de dicho rango. A pesar de
que solo se usa la dirección única '127.0.0.1', se reservan las direcciones '127.0.0.0' a
'127.255.255.254'.

Cualquier dirección dentro de este bloque producirá un loopback propio host. También en

tareas de diagnóstico de conectividad y validez del protocolo de comunicación.

OSPF automáticamente prefiere una interfaz loopback sobre cualquier otro tipo de interfaz

física, eligiendo así la mayor dirección IP entre todas las interfaces loopback. Si no hay
presencia de interfaces loopback configuradas, elige como segunda opción a la
mayor dirección IP del router.

BALANCEO DE CARGA
El balanceo de cargas describe la capacidad de un router para transmitir paquetes a una
dirección IP de destino a través de más de una ruta. El balanceo de las cargas es un
concepto que permite que un router saque ventaja de múltiples y mejores rutas hacia un
destino dado.
Cuando un router conoce las múltiples rutas hacia una red específica, instala la ruta de
distancia administrativa más corta en la tabla de enrutamiento. A veces, el router debe
elegir una ruta entre las muchas que ha conocido mediante el mismo proceso de
enrutamiento, y cuyas distancias administrativas son iguales. En este caso, el router elige
 Ingeniería en Electrónica y Telecomunicaciones

la ruta con el costo o métrica más baja. Cada proceso de enrutamiento calcula sus costos
de distinta forma y éstos pueden requerir de una configuración manual a fin de lograr el
equilibrio de cargas.
Si el router recibe e instala rutas múltiples con los mismos valores de distancia
administrativa y costo, puede activarse el balanceo de las cargas. Puede haber hasta seis
rutas de igual costo (un límite impuesto por el IOS de Cisco en la tabla de enrutamiento),
pero algunos Protocolos de gateway interior (IGP) tienen sus propias limitaciones.
El load balancing es una función del IOS, y está disponible en todas las plataformas de
ruteo. Es parte del proceso de forwarding y se activa automáticamente si la tabla de ruteo
tiene trayectorias múltiples hacia el destino. Se basa en los protocolos estándar de ruteo,
tales como RIP, RIPv2, EIGRP, IGRP, OSPF; o se deriva de las rutas estáticas y los
mecanismos de reenvío de paquetes configurados. Le permite a un router usar múltiples
caminos a un destino cuando reenvía paquetes.
El software Cisco IOS soporta dos métodos de balanceo de carga de paquetes IP. Estos
son balanceo de carga por paquete o balanceo de carga por destino. Si está habilitado el
método de conmutación conocido como process switching, el router alternará los caminos
paquete a paquete. Si el método de conmutación conocido como fast switching está
habilitado, solamente una de las rutas se guardará en la memoria cache para la red de
destino. Todos los paquetes dirigidos a un host específico tomarán el mismo camino. Los
paquetes dirigidos a hosts distintos en la misma red pueden usar una ruta alternativa. El
tráfico se balancea de acuerdo al destino.

Bibliografía:

¿Cómo funciona el balanceo de carga? Disponible en la Web:

http://www.ipref.info/2010/04/como-funciona-el-balanceo-de-carga.html
Red OSPF de acceso múltiple. Disponible en la Web:
http://aula.salesianosatocha.es/web/ccna5.3/course/module5/5.3.1.3/5.3.1.3.html
Ajuste y resolución de problemas de OSPF de área única. Disponible en la Web:
http://www.reuter.com.ar/ccna3/mod5_ccna3/
Equilibrio de cargas a través de rutas múltiples. Disponible en la Web:
http://www.utez.edu.mx/curriculas/ccna2_ES/CHAPID=knet-
1076686975679/RLOID=knet-1076686980646/RIOID=knet-
1076686987056/knet/1076686975679/resourcecontent.html
Manual: Queue. 12 de Diciembre de 2015. Disponible en la web:
http://wiki.mikrotik.com/wiki/Manual:Queue
