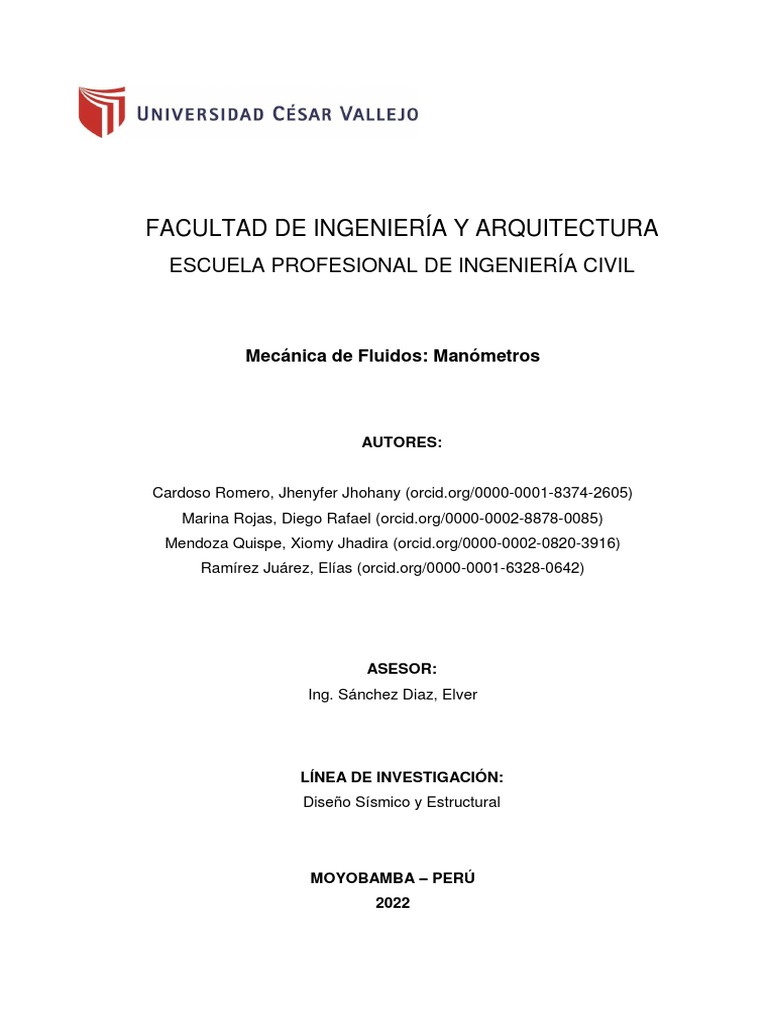

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

Mecánica de Fluidos: Manómetros

AUTORES:

Cardoso Romero, Jhenyfer Jhohany (orcid.org/0000-0001-8374-2605)

Marina Rojas, Diego Rafael (orcid.org/0000-0002-8878-0085)
Mendoza Quispe, Xiomy Jhadira (orcid.org/0000-0002-0820-3916)
Ramírez Juárez, Elías (orcid.org/0000-0001-6328-0642)

ASESOR:
Ing. Sánchez Diaz, Elver

LÍNEA DE INVESTIGACIÓN:
Diseño Sísmico y Estructural

MOYOBAMBA – PERÚ
2022
Fluido Incompresible
Debido a una fuga en un depósito subterráneo de almacenamiento de gasolina, se
ha filtrado agua a la profundidad que se muestra en la figura. Si la densidad relativa
de la gasolina es DR= 0.68, determinar la presión en la interfase gasolina-agua y en
el fondo del depósito. Expresar la presión en unidades de lb/pie^2, lb/pulg^2 y como
una carga de presión en pies de agua.

DATOS:
FLUIDOS: AGUA
GASOLINA
DR.gas.= 0.68
ꙋh2o= 62.4 lb/pie^3

h1= 17 pies
h2= 3 pies

P1= 721.344 lb/pie^2 5.01 lb/in^2 11.56 pies de h2o

P2= 908.544 lb/pie^2 6.31 lb/in^2 14.56 pies de h2o

SOLUCIÓN:

P1=ꙋ.gas*h1 721.344 lb/pie^2 P1=ꙋ.h20*h1

ꙋ.gas=DR*ꙋ.h20 42.432 lb/pie^3 h1=P1/ꙋ.h20 11.56 pies de .h20

P2=P1+ꙋ.h20*h2 908.544 lb/pie^2 P2=ꙋ.h20*h2

h2=P2/ꙋ.h20 14.56 pies de .h20
Fluido Compresible:
2.El edificio Empire State en New York, uno de los más altos del mundo, se eleva a
una altura aproximada de 1250 pies. Calcular la razón de la presión en la cima del
edificio a la presión en la base, suponiendo que el aire está a una temperatura común
de 59 °F.
Comparar este resultado con el que se obtiene al suponer que elaire es
incompresible con γ= 0.0765 lb/pie^3 a 14.7 lb/pulg^2 (abs) (valores para aire en
condiciones normales). R=1716 pies*lb/(slug*°R)

DATOS:

H= 1250 pies
T= 59 °F
γ= 0.0765 lb/pie^3
Pa= 14.7 lb/pulg^2 2116.8 lb/pie^2
R= 1716 pies*lb/(slug* °R)

P2/P1=

SOLUCIÓN
FLUIDO COMPRESIBLE

P2/P1= 0.96

FLUIDO INCOMPRESIBLE
P2+ꙋ.AIRE*H=P1
P2=P1-ꙋ.AIRE*H
P2/P1=(1-ꙋ.AIRE*H/P1) 0.95
 Manómetría:
3.Un depósito cerrado contiene aire comprimido y aceite (DR.aceite=0.90), como se
muestra en la figura. Al depósito se conecta un manómetro de tubo en U con
mercurio (DR.mercurio=13.6), como se muestra. Para alturas de columna h1=36 pulg,
h2=6pulg y h3=9pulg, determinar la lectura de presión (en lb/pulg^2) del manómetro.

DATOS:
FLUIDO AIRE ꙋ.aire=
ACEITE ꙋ.aceite= 56.16 lb/pie^3 0.0325 lb/pulg^3
MERCURIO ꙋ.mercurio= 848.64 lb/pie^3 0.49111111 lb/pulg^3

Dr.aceite= 0.9
Dr.mercurio= 13.6
ꙋ.h20= 62.4 lb/pie^3

h1= 36 pulg
h2= 6 pulg
h3= 9 pulg

Pm= lb/pulg^2

SOLUCIÓN:

Pm+ꙋ.aceite*(h1+h2)-ꙋ.mercurio*h3=0
Pm=-ꙋ.aceite*(h1+h2)+ꙋ.mercurio*h3 3.055 lb/pulg^2
4.La parte superior de un recipiente de agua está dividida en dos compartimientos,
como muestra la figura. En un compartimiento se vierte líquido de densidad
desconocida, y el nivel del agua sube ciertacantidad en el otro compartimiento, para
compensar este efecto. De acuerdo con las alturas finales de líquido que muestra la
figura, calcule la densidad del líquido agregado. Suponga que el líquido no se mezcla
con agua.

h2= 105 - 50 = 55 P1 = P2
h2= 0.55 m
PLiq * g h1 = PH2O * g * h2
h1= 65 cm = 0.65 m
PLiq = PH2O * g * h2
PH2O = 1000 Kg / m^3 g x h1

PLiq = (1000) (0.55)

0.65

PLiq = 846.15 Kg / m^3

5.La presión manométrica en el recipiente de aire de la figura es 80 kPa. Calcule la
altura diferencial h de la columna de mercurio.

DATOS:
FLUIDOS: AIRE
AGUA ꙋ.h20= 9.81 kPa
ACEITE ꙋ.aceite= 7.06 kPa
MERCURIO ꙋ.mercurio= 133.42 kPa

Dr.aceite= 0.72
Dr.mercurio= 13.6
ꙋ.h20= 9.81 kPa

Pm= 80 kPa

h1= 30 cm 0.3 m
h2= 58.20 cm 0.58 m
h3= 75 cm 0.75 m

SOLUCIÓN:

Pm+ꙋ.h20*h1-ꙋ.mercurio*h2-ꙋ.aceite*h3=0
h2=(Pm+ꙋ.h20*h1-ꙋ.aceite*h3)/ꙋ.mercurio 0.58 m
6.Calcule la presión absoluta P1, del manómetro de la figura en kPa. La presión
atmosférica local es 758 mm Hg

Patm= 758 mm Hg

Pesos Específicos
YA =10 kN / m^3 YB =8 kN / m^3

P= Y * h

P1= Patm + PB + PA

Patm= 758 mm Hg * 0.13333 Kpa

= 101,04 Kpa
1 mm Hg

P1= 101.04 + (10)(0.05) + (8)(0.15)

P1= 102.74 Kpa

 7.De acuerdo con la figura, calcule la presión en el punto A.

P= P0+g.g.h
g= 9.81 mt
s2 P1= Pa+m
P2= PA+m*g*0.25 mt
P3= P2
ʃ w= 1000 Kp P4= P3- ʃ w.g (0.25 mt + 0.15 mt)
mt3
PA=P4
ʃ n= 13540 Kp
mt3

PA= ʃ w.g (0.25 mt -ʃ w g 0.4 mt)

PA= (13540 Kg / m^3 * 9.81 mt / S2 - 0.25 mt) - (1000 Kp / m^2 * 9.81 mt / S2 - 0.4 mt)

PA= 29282.85 Pa
8.Calcule la diferencia en la presión entre los puntos A y B de la figura, y
exprésela en la forma pB – pA

𝑃𝐴 + 𝑃𝑒𝐴 33.75 𝑖𝑛 − 𝑃𝑒𝐻2𝑜 29.5 𝑖𝑛 𝑃𝑒𝐴 4 .25 𝑖𝑛 = 𝑃𝐵

𝑃𝑒𝐴 33.75 𝑖𝑛 − 𝑃𝑒𝐻2𝑜 29.5 𝑖𝑛 𝑃𝑒𝐴 4 .25 𝑖𝑛 = 𝑃𝐵 − 𝑃𝐴

53.66 𝑙𝑏 62.4 53.66 𝑙𝑏
2.81𝑓𝑡 − 2.46𝑓𝑡 0.354𝑓𝑡 = 𝑃𝐵 − 𝑃𝐴
𝑓𝑡 3 𝑓𝑡 3 𝑓𝑡 3
150𝑙𝑏 153.5𝑙𝑏 19 𝑙𝑏
− − = 𝑃𝐵 − 𝑃𝐴
𝑓𝑡 2 𝑓𝑡 2 𝑓𝑡 2

𝑃𝐵 − 𝑃𝐴 = −22.5
22.5𝑙𝑏 (12𝑓𝑡)2 𝑙𝑏
𝑃𝐴 − 𝑃𝐵 = − = = 3240 𝑝𝑠𝑖
𝑓𝑡 2 ( 1𝑖𝑛)2 𝑖𝑛2
9.Como se analizará posteriormente, el caudal Q que pasa por una tubería se
puede determinar por medio de una tobera situada en la tubería, como se
ilustra en la figura. La tobera crea una caída de presión, pA – pB, a lo largo de
la tubería que está relacionada con el flujo a través de la ecuación:
, donde K es una constante que depende de la tubería
y del tamaño de la tobera.
La caída de presión se mide frecuentemente con un manómetro diferencial de
tubo en U del tipo que se ilustra.

a) Determinar una ecuación para pA-pB en términos del peso específico del
fluido, γ1, del peso específico del fluido en el manómetro, γ2, y de as diversas
alturas indicadas

𝑃𝐴 − 𝑃𝐵 = ℎ2 (𝑦2 − 𝑦1 )

b) Para γ1=9.80 kN/m^3, γ2=15.6 kN/m^3, h1=1.0 m y h2=0.5 m, ¿Cuál es el

valor de la caída de presión, pA-pB

𝑃𝐴 − 𝑃𝐵 = ℎ2 ∗ (𝛾2 -𝛾1 ) 𝑃𝐴 − 𝑃𝐵 = 0.5 ∗ 15.6 − 9.8 𝑃𝐴 − 𝑃𝐵 = 2.9 kP𝑎

Rpta. 𝑃𝐴 − 𝑃𝐵 = 2.9 kP𝑎

10.Un manómetro de tubo en U se conecta a un depósito cerrado que contiene
aire y agua como se muestra en la figura . En el extremo cerrado del
manómetro a presión del aire es de 16 lb/pulg2 (abs):
Determinar la lectura en el indicador de presión para una lectura 10 diferencial
de 4 pies en el manómetro. Expresar la respuesta en lb/pulg^2 (man.).
Suponer presión atmosférica normal e ignorar el peso de las columnas de aire
en el manómetro.

𝑃𝑎𝑏𝑠𝑜𝑙𝑢𝑡𝑎 = 16𝑝𝑠𝑖𝑎
𝑃𝑎𝑏𝑠𝑜𝑙𝑢𝑡𝑎 = 𝑃𝑎𝑡𝑚𝑜𝑠𝑓𝑒𝑟𝑖𝑐𝑎 + 𝑃𝑚𝑎𝑛𝑜𝑚𝑒𝑡𝑟𝑖𝑐𝑎

𝑃𝑎𝑏𝑠𝑜𝑙𝑢𝑡𝑎 − 𝑃𝑎𝑡𝑚𝑜𝑠𝑓𝑒𝑟𝑖𝑐𝑎 = 𝑃𝑚𝑎𝑛𝑜𝑚𝑒𝑡𝑟𝑖𝑐𝑎

𝑃𝑚𝑎𝑛𝑜𝑚𝑒𝑡𝑟𝑖𝑐𝑎 = 16 − 14.7

𝑃𝑚𝑎𝑛𝑜𝑚𝑒𝑡𝑟𝑖𝑐𝑎 = 1.3𝑝𝑠𝑖𝑔

𝑃𝑎 + 4𝑦 + 2𝑦𝑤 = 𝑃𝑏
𝑙𝑏𝑓 𝑙𝑏𝑓
1.3𝑝𝑠𝑖 + 4𝑓𝑡𝑥90 + 2 𝑓𝑡𝑥62.4 = 𝑃𝑏
𝑓𝑡 3 𝑓𝑡 3
𝑙𝑏𝑓 𝑓𝑡 2 𝑙𝑏𝑓 𝑓𝑡 2
360 2 𝑥 4 + 124.8 2 𝑥
𝑓𝑡 144 𝑓𝑡 144

1.3𝑝𝑠𝑖 + 2.5𝑝𝑠𝑖 + 0.7𝑝𝑠𝑖 = 𝑃𝑏

𝑃𝑏 = 4.67𝑝𝑠𝑖
11.En la figura, el tubo A contiene tetracloruro de carbono (DR=1.60) y el
depósito de almacenamiento cerrado B contiene salmuera (DR=1.15).
Determinar la presión del aire en el depósito B si la presión en el tubo A es de
25 lb/pulg^2

𝑫𝑨𝑻𝑶𝑺
𝐷𝑟. 𝑡𝑒𝑡𝑟𝑎𝑐𝑙𝑜𝑟𝑢𝑟𝑜: 1,60 ⤳ 0,000926 𝑙𝑏/𝑝𝑢𝑙𝑔2
𝑙𝑏
𝐷𝑟. 𝑠𝑎𝑙𝑚𝑢𝑒𝑟𝑎: 1,15 ⤳ 0,000666
𝑝𝑢𝑙𝑔2
𝐻1 = 4 𝑓𝑡
𝐻2 = 4𝑓𝑡
𝐻3 = 3 𝑓𝑡
𝐻4 = 3 𝑓𝑡

𝑙𝑏
𝑃𝐴 = 25
𝑝𝑢𝑙𝑔2

𝑙𝑏
𝑃𝐵 = ⋯
𝑝𝑢𝑙𝑔2

DESARROLLO

𝑃𝐴 + 𝐷𝑟. 𝑡𝑒𝑡𝑟𝑎 ∗ 𝐻1 − 𝐷𝑟. 𝑠𝑎𝑙𝑚 ∗ 𝐻2 − 𝐷𝑟. 𝑡𝑒𝑡𝑟𝑎 ∗ 𝐻3 − 𝐷𝑟. 𝑠𝑎𝑙𝑚 ∗ 𝐻4 = 𝑃𝐵

25 + 0,000926 ∗ 4 − 0,000666 ∗ 4 − 0,000926 ∗ 3 − 0,000666 ∗ 3 = 𝑃𝐵

𝑙𝑏
24,996 = 𝑃𝐵
𝑝𝑢𝑙𝑔2
12.El manómetro de mercurio de la figura indica una lectura diferencial de
0.30m cuando la presión en el tubo A es de 25 mm Hg al vacío. Determinar la
presión en el tubo B.

𝑫𝑨𝑻𝑶𝑺
𝐻1 = 0,50 𝑚
𝐻2 = 0,15 𝑚
𝐻3 = 0,30 𝑚

𝑃𝐴 = −3999 𝑃𝐾

𝛾𝑚𝑒𝑟𝑐𝑢𝑟𝑖𝑜 = (𝑆𝐺)𝐻2 𝛾𝐻2 𝑜

𝛾𝑎𝑐𝑒𝑖𝑡𝑒 = (𝑆𝐺)𝑎𝑐𝑒𝑖𝑡𝑒 𝛾𝐻2 𝑜

DESARROLLO

𝑃𝑎𝑖𝑟𝑒 − 𝐻2 𝑜 1𝑓𝑡 + 𝑆𝐺 𝛾𝐻2 𝑜 4𝑓𝑡 + 𝛾𝐻2 𝑜 2𝑓𝑡 = 𝑃𝐴

2𝑙𝑏 𝑝𝑢𝑙𝑔2 𝑙𝑏2 𝑙𝑏2 𝑙𝑏2

− 144 − 62,4 (1𝑓𝑡) + (0,9)(62,4 4𝑓𝑡 + 62,4 2𝑓𝑡 = 𝑃𝐴
𝑝𝑢𝑙𝑔2 1𝑓𝑡 2 𝑓𝑡 3 𝑓𝑡 3 𝑓𝑡 3

𝑙𝑏 𝑙𝑏
𝑃𝐴 = 575,04 ⤳ 𝑃𝐴 = 3,993
𝑓𝑡 2 𝑝𝑢𝑙𝑔2
 13.Para el manómetro de tubo inclinado de la figura, la presión en el tubo A
es de 0.8 lb/pulg^2. El fluido en ambos tubos A y B es agua, y el fluido en el
manómetro tiene una densidad relativa de 2.6. ¿Cuál es la presión en el tubo
B correspondiente a la lectura diferencial que se muestra

DATOS:
FLUIDOS AGUA ꙋ.h20= 62.4 lb/pie^3 0.03611111 lb/pulg^3
FLUIDO X ꙋ.fx=Dr*ꙋ.h20 162.24 lb/pie^3 0.09388889 lb/pulg^3

Dr.fx= 2.6
PA= 0.8 lb/pulg^2

ϴ= 30 °

h1= 3 pulg
h2= 4 pulg
h3= 3 pulg

PB= lb/pulg^2

SOLUCIÓN:

PA+ꙋ.h20*h1-ꙋ.fx*h2-ꙋ.h20*h3=PB
PB= 0.42 lb/pulg^2
14.Determinar la nueva lectura diferencial a lo largo de la rama inclinada del
manómetro de mercurio de la figura si la presión en el tubo A disminuye 12
kPa y la presión en el tubo B permanece sin cambio. La densidad del fluido
en el tubo A es de 0.9 y el fluido en el tubo B es agua.

𝑫𝑨𝑻𝑶𝑺
𝑙𝑏
𝐷𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑑𝑒 𝑓𝑙𝑢𝑖𝑑𝑜: 0,9 ⤳ 56,16 ⤳ 2,16𝐾𝑃
𝑓𝑡 3
𝑙𝑏
𝐷𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑑𝑒 𝑓𝑙𝑢𝑖𝑑𝑜 𝑑𝑒𝑙 𝑎𝑔𝑢𝑎: 62,4 ⤳ 2,99𝐾𝑃
𝑓𝑡 3
𝐻1 = 100 𝑚𝑚 (sin 30°) ⤳ 50 𝑚𝑚
𝐻2 = 50 𝑚𝑚
𝐻3 = 80 𝑚𝑚

𝜃 = 30°

𝑃𝐴 = 12 𝐾𝑃

𝑃𝐵 = ⋯ 𝐾𝑃

DESARROLLO

𝑃𝐴 + 2,99 ∗ 50 − 2,69 ∗ 50 − 2,99 ∗ 80 = 𝑃𝐵

212,2 𝐾𝑃 = 𝑃𝐵
21,639 𝑀𝐻2 𝑂 = 𝑃𝐵
15.Para el montaje mostrado en la figura, calcule la lectura H del manómetro.
16.Para el montaje mostrado en la figura, calcule la diferencia de presión entre
la tubería que transporta petróleo y la que transporta agua.

SOLUCIÓN:

P1 - P4 = (P1 - P2) + (P2 - P3) + (P3 - P4)

𝑝 𝑝𝑔 h

Po - Pw = 900 * 9.81 (-0.2) + 13600 * 9.81 (-0.1) + 1000 * 9.81 * 0.15

Po - Pw = -12300 Pa = -12.3 kPa

17.¿Cuál es la presión en la tubería que transporta agua mostrada en la
figura?

SOLUCIÓN:

P1 - P5 = (P1 - P2) + (P2 - P3) + (P3 - P4) + (P4 - P5)

P1 = 9810(-0.2) + 13600 * 9.81 (-0.04) + 9810 (-0.02) + 13600 * 9.81 * 0.16

P1 = 15620 Pa = 15.62 kPa

 EVALUACIÓN TEÓRICA

1. ¿Qué es la Hidrostática?¿Existen esfuerzos cortantes en ella?

Es él estudió de las propiedades de los fluidos en reposo en situaciones de
equilibrio, está se basa en las primera y terceras leyes de Newton.
Las tensiones tangenciales o esfuerzos cortantes no existen.

2. ¿Cómo varía la presión en un punto de acuerdo a un eje de coordenadas?

La fuerza que ejerce un fluido en equilibrio sobre un cuerpo sumergido en
cualquier punto es perpendicular a la superficie del cuerpo. La presión es
una magnitud escalar y es una característica del punto del fluido en equilibrio,
que dependerá únicamente de sus coordenadas como veremos en la
siguiente página.

3. ¿Qué es la presión local, atmosférica y manométrica?

Presión Local: Es la presión de un fluido medido con referencia al vacío

perfecto o cero absoluto. La presión absoluta es cero únicamente cuando no
existe choque entre las moléculas lo que indica que la proporción de
moléculas en estado gaseoso o la velocidad molecular es muy pequeña. Ester
termino se creo debido a que la presión atmosférica varia con la altitud y
muchas veces los diseños se hacen en otros países a diferentes altitudes
sobre el nivel del mar por lo que un termino absoluto unifica criterios.

Presión Atmosférica: El hecho de estar rodeados por una masa gaseosa

(aire), y al tener este aire un peso actuando sobre la tierra, quiere decir que
estamos sometidos a una presión (atmosférica), la presión ejercida por
la atmósfera de la tierra, tal como se mide normalmente por medio del
barómetro (presión barométrica). Al nivel del mar o a las alturas próximas a
este, el valor de la presión es cercano a 14.7 lb/plg2 (101,35Kpa),
,disminuyendo estos valores con la altitud.

Presión Manométrica: Son normalmente las presiones superiores a la

atmosférica, que se mide por medio de un elemento que se define la
 diferencia entre la presión que es desconocida y la presión atmosférica que
existe, si el valor absoluto de la presión es constante y la presión atmosférica
aumenta, la presión manométrica disminuye; esta diferencia generalmente
es pequeña mientras que en las mediciones de presiones superiores, dicha
diferencia es insignificante, es evidente que el valor absoluto de la presión
puede abstenerse adicionando el valor real de la presión atmosférica a la
lectura del manómetro.

4. ¿Qué instrumentos de medición se utilizan para medir la presión?

• Altímetro.
• Barómetro.
• Sensor MAP.
• Tubo de Pitot.
• Esfigmomanómetro.

5. ¿En qué se diferencia el piezómetro, el manómetro de tubo en U y el

manómetro inclinado con respecto al fluido al que medirán la presión?

Muchos de los aparatos empleados para la medida de presiones utilizan la

presión atmosférica como nivel de referencia y miden la diferencia entre la
presión real o absoluta y la presión atmosférica, llamándose a este valor
presión manométrica; dichos aparatos reciben el nombre de manómetros y
funcionan según los mismos principios en que se fundamentan los
manometros de mercurio y los aneroides. La presión manométrica se
expresa bien sea por encima o por debajo de la presión atmosférica. Los
manómetros que sirven para medir presiones inferiores a la atmosférica se
llaman manómetros de vacío o vacuómetros. Muchos de los aparatos
empleados para la medida de presiones utilizan la presión atmosférica como
nivel de referencia y miden la diferencia entre la presión real o absoluta y la
presión atmosférica, llamándose a este valor presión manométrica; dichos
aparatos reciben el nombre de manómetros y funcionan según los mismos
principios en que se fundamentan los manometros de mercurio y los
aneroides. La presión manométrica se expresa bien sea por encima o por
debajo de la presión atmosférica. Los manómetros que sirven para medir
presiones inferiores a la atmosférica se llaman manómetros de vacío o
vacuómetros.
