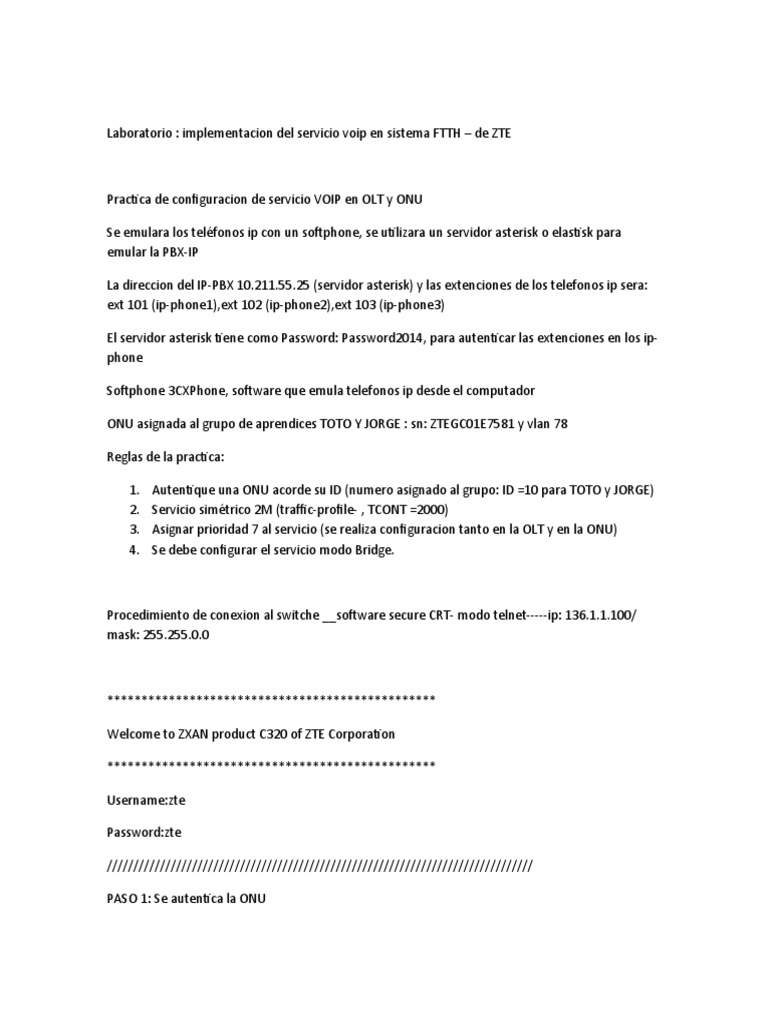

Laboratorio : implementacion del servicio voip en sistema FTTH – de ZTE

Practica de configuracion de servicio VOIP en OLT y ONU

Se emulara los teléfonos ip con un softphone, se utilizara un servidor asterisk o elastisk para
emular la PBX-IP

La direccion del IP-PBX 10.211.55.25 (servidor asterisk) y las extenciones de los telefonos ip sera:
ext 101 (ip-phone1),ext 102 (ip-phone2),ext 103 (ip-phone3)

El servidor asterisk tiene como Password: Password2014, para autenticar las extenciones en los ip-
phone

Softphone 3CXPhone, software que emula telefonos ip desde el computador

ONU asignada al grupo de aprendices TOTO Y JORGE : sn: ZTEGC01E7581 y vlan 78

Reglas de la practica:

1. Autentique una ONU acorde su ID (numero asignado al grupo: ID =10 para TOTO y JORGE)
2. Servicio simétrico 2M (traffic-profile- , TCONT =2000)
3. Asignar prioridad 7 al servicio (se realiza configuracion tanto en la OLT y en la ONU)
4. Se debe configurar el servicio modo Bridge.

Procedimiento de conexion al switche __software secure CRT- modo telnet-----ip: 136.1.1.100/

mask: 255.255.0.0

************************************************

Welcome to ZXAN product C320 of ZTE Corporation

************************************************

Username:zte

Password:zte

////////////////////////////////////////////////////////////////////////////////

PASO 1: Se autentica la ONU

////////////////////////////////////////////////////////////////////////////////

ZXAN#config t

Enter configuration commands, one per line. End with CTRL/Z.

ZXAN(config)#interface gpon-olt_1/1/1

ZXAN(config-if)#show gpon onu uncfg

OnuIndex Sn State

---------------------------------------------------------------------

gpon-onu_1/1/1:1 ZTEGC01E77F5 unknown

gpon-onu_1/1/1:2 ZTEGC01E76C8 unknown

gpon-onu_1/1/1:3 ZTEGC01E7767 unknown

gpon-onu_1/1/1:3 ZTEGC01E7581 unknown

ZXAN(config-if)#onu 10 type ZTE-F660 sn ZTEGC01E7581

ZXAN(config-if)#EXIT

ZXAN#show gpon onu state gpon-olt_1/1/1:10

////////////////////////////////////////////////////////////////////////////

PASO 2: SE ASIGNA EL ALLOC-ID

////////////////////////////////////////////////////////////////////////////

PASO 3: Se asigna trafico de subida y de bajada de 2 Megas simetrico

////////////////////////////////////////////////////////////////////////////////

ZXAN#config t

Enter configuration commands, one per line. End with CTRL/Z.

ZXAN(config)#traffic-profile BAJADA10 ip cir 2000 cbs 2 pir 2000 pbs 2 discard-mode

ZXAN(config)#gpon

ZXAN(config-gpon)#profile tcont SUBIDA10 type 4 maximum 2000

[Successful]

ZXAN(config-gpon)#exit
ZXAN(config)#traffic-profile BAJADA10 ip cir 2000 cbs 2 pir 2000 pbs 2 discard-mode
lowPriorityFirst

Enter configuration commands, one per line. End with CTRL/Z.

ZXAN(config)#show gpon profile tcont

Name :SUBIDA10

Type FBW(kbps) ABW(kbps) MBW(kbps)

4 0 0 2000

///////////////////////////////////////////////////////////////////////////

PASO 4: SE CREA LA VLAN, SE INTERFAZA FISICAMENTE CON EL PUERTO GE/FE (gei_1/3/3) (chasis,
rack, puerto)

//////////////////////////////////////////////////////////////////////////////

Se crea la VLAN 78

ZXAN(config)#vlan 78

ZXAN(config-vlan)#name grupo-totojorge

ZXAN(config-vlan)#exit

ZXAN(config)#interface gei_1/3/3

ZXAN(config-if)#switchport vlan 78 tag

%Code 30550: Port already in the vlan.

ZXAN(config-if)#show running-config interface ?

gei_1/3 Gei interface

gei_1/4 Gei interface

gpon-olt_1/1 Gpon-olt interface

gpon-onu_1/1 Gpon-onu interface

loopback Loopback interface

mng Mng interface

null Null interface

 smartgroup Smartgroup interface

supervlan Supervlan interface

tunnel Tunnel interface

vlan Vlan interface

xgei_1/3 Xgei interface

xgei_1/4 Xgei interface

ZXAN(config-if)#show running-config interface gei_1/3/3

Building configuration...

interface gei_1/3/3

hybrid-attribute copper

negotiation auto

flowcontrol disable

port-protect disable

uplink-isolate disable

switchport mode hybrid

switchport default vlan 78

end

///////////////////////////////////////////////////////////////////////////////////////////////////////
/

Paso 5: SE CREA EL SERVICIO, SE ASIGNA EL GEM-PORT

///////////////////////////////////////////////////////////////////////////////////////////////////////
/

ZXAN(config-if)#exit

ZXAN#config t

Enter configuration commands, one per line. End with CTRL/Z.

ZXAN(config)#interface gpon-onu_1/1/1:10

ZXAN(config-if)#tcont 1 name grupo-totojorge profile SUBIDA10

ZXAN(config-if)#gemport 1 name grupo-totojorgegemport unicast tcont 1 dir both queue 1

////////////////////////////////////////////////////////////////////////////////////////////////

Paso 6: CREACION DEL SERVICIO, GEM-PORT-ID

////////////////////////////////////////////////////////////////////////////////////////////////

ZXAN(config-if)#service-port 1 vport 1 user-vlan 78 user-priority 7 vlan 78

%Code 36661: The service port is already existed.

ZXAN(config-if)#service-port 1 vport 1 user-vlan 78 transparent queue-no 7

%Code 36661: The service port is already existed.

ZXAN(config)#show running interface gpon-onu_1/1/1:10

Building configuration...

interface gpon-onu_1/1/1:10

tcont 1 name grupo-totojorge profile SUBIDA10

gemport 1 name grupo-totojorgegemport unicast tcont 1 dir both

switchport mode hybrid vport 1

service-port 1 vport 1 user-vlan 78 transparent

end

/////////////////////////////////////////////////////////////////////////////////

PASO 7: ASIGNACION DE LA VLAN AL PUERTO FISICO LAN-3DE LA ONU, se deshabilita el DHCP , ya

que el servicio VOIP requiere direccionamiento estatico

////////////////////////////////////////////////////////////////////////////////

ZXAN#config t
Enter configuration commands, one per line. End with CTRL/Z.

ZXAN(config)#pon-onu-mng gpon-onu_1/1/1:10

ZXAN(gpon-onu-mng)#service grupo-totojorge type ?

hybrid Hybrid service

internet Internet service

internet+iptv IPTV and internet service

iptv IPTV service

voip VOIP service

ZXAN(gpon-onu-mng)#service grupo-totojorge type voip gemport ?

<1-255> GEM port ID

ZXAN(gpon-onu-mng)#service grupo-totojorge type voip gemport 1 vlan 78

ZXAN(gpon-onu-mng)#exit

ZXAN(config)#pon-onu-mng ?

gpon-onu_1/1 Gpon-onu interface

ZXAN(config)#pon-onu-mng gpon-onu_1/1/1:78

ZXAN(gpon-onu-mng)#vlan ?

gemport Configure VLAN tag information for gemport

gemport-mcast Configure VLAN tag information for multicast gemport

port Configure VLAN tag information

wan Configure VLAN tag information for wan

ZXAN(gpon-onu-mng)#vlan port ?

word ID, format:eth_slot/port,wifi_slot/port,veip_port (1-31 characters)

ZXAN(gpon-onu-mng)#vlan port eth_0/3 ?

mode Operation mode

translate Translate mode

vlan VLAN filter

ZXAN(gpon-onu-mng)#vlan port eth_0/3 mode ?

hybrid Hybrid mode

tag Tag mode

transparent Forward ignore the TCI

trunk Trunk mode

ZXAN(gpon-onu-mng)#vlan port eth_0/3 mode tag ?

priority Priority filter

vlan VLAN filter

<cr>

ZXAN(gpon-onu-mng)#vlan port eth_0/3 mode tag vlan 78

ZXAN(gpon-onu-mng)#dhcp

ZXAN(gpon-onu-mng)#dhcp-ip ?

ethuni Ethernet interface

ZXAN(gpon-onu-mng)#dhcp-ip ethuni ?

word Ethernet port, format: eth_slot/port (1-31 characters)

ZXAN(gpon-onu-mng)#dhcp-ip ethuni eth_0/3 ?

forbidden Forbidden

from-internet From internet

from-onu From ONU

no-ctrl No control

ZXAN(gpon-onu-mng)#dhcp-ip ethuni eth_0/3 no-ctrl

ZXAN(gpon-onu-mng)#

ZXAN#show mac

Total mac address : 1

Mac address Vlan Type Port Vc

------------------------------------------------------------------------

001f.299e.7e05 78 Dynamic gei_1/3/3

ZXAN#

/////////////////////////////////////////////////////////////////////////////////////

**********************************************************************4

Se instala softphone y se configura

Ip: 10.211.55.25

Ext 101

Pass: Password2014

Se configura tarjeta de red del pc que tiene el softphone en la misma red (IP: 10.211.55.10

Se conecta el PC por Ethernet a la ONU

Como resultado debe aparecer conectado el pc con el servidor asterisk , positivamente on hook
