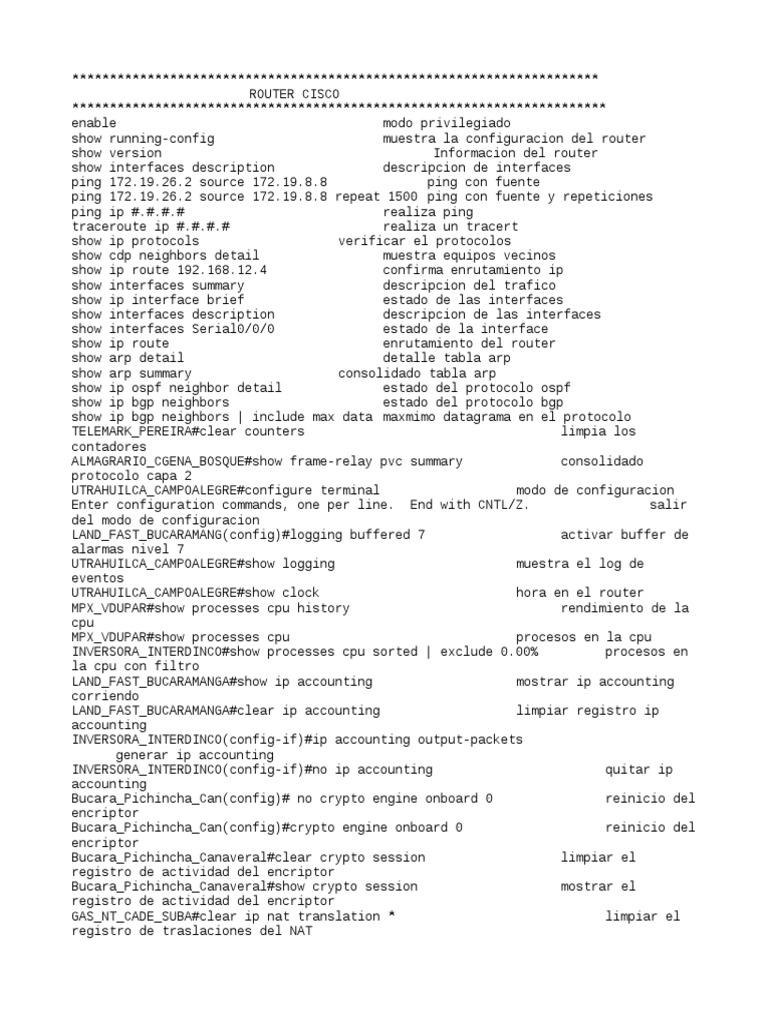

ROUTER CISCO
***********************************************************************
enable modo privilegiado
show running-config muestra la configuracion del router
show version Informacion del router
show interfaces description descripcion de interfaces
ping 172.19.26.2 source 172.19.8.8 ping con fuente
ping 172.19.26.2 source 172.19.8.8 repeat 1500 ping con fuente y repeticiones
ping ip #.#.#.# realiza ping
traceroute ip #.#.#.# realiza un tracert
show ip protocols verificar el protocolos
show cdp neighbors detail muestra equipos vecinos
show ip route 192.168.12.4 confirma enrutamiento ip
show interfaces summary descripcion del trafico
show ip interface brief estado de las interfaces
show interfaces description descripcion de las interfaces
show interfaces Serial0/0/0 estado de la interface
show ip route enrutamiento del router
show arp detail detalle tabla arp
show arp summary consolidado tabla arp
show ip ospf neighbor detail estado del protocolo ospf
show ip bgp neighbors estado del protocolo bgp
show ip bgp neighbors | include max data maxmimo datagrama en el protocolo
TELEMARK_PEREIRA#clear counters limpia los
contadores
ALMAGRARIO_CGENA_BOSQUE#show frame-relay pvc summary consolidado
protocolo capa 2
UTRAHUILCA_CAMPOALEGRE#configure terminal modo de configuracion
Enter configuration commands, one per line. End with CNTL/Z. salir
del modo de configuracion
LAND_FAST_BUCARAMANG(config)#logging buffered 7 activar buffer de
alarmas nivel 7
UTRAHUILCA_CAMPOALEGRE#show logging muestra el log de
eventos
UTRAHUILCA_CAMPOALEGRE#show clock hora en el router
MPX_VDUPAR#show processes cpu history rendimiento de la
cpu
MPX_VDUPAR#show processes cpu procesos en la cpu
INVERSORA_INTERDINCO#show processes cpu sorted | exclude 0.00% procesos en
la cpu con filtro
LAND_FAST_BUCARAMANGA#show ip accounting mostrar ip accounting
corriendo
LAND_FAST_BUCARAMANGA#clear ip accounting limpiar registro ip
accounting
INVERSORA_INTERDINCO(config-if)#ip accounting output-packets
generar ip accounting
INVERSORA_INTERDINCO(config-if)#no ip accounting quitar ip
accounting
Bucara_Pichincha_Can(config)# no crypto engine onboard 0 reinicio del
encriptor
Bucara_Pichincha_Can(config)#crypto engine onboard 0 reinicio del
encriptor
Bucara_Pichincha_Canaveral#clear crypto session limpiar el
registro de actividad del encriptor
Bucara_Pichincha_Canaveral#show crypto session mostrar el
registro de actividad del encriptor
GAS_NT_CADE_SUBA#clear ip nat translation * limpiar el
registro de traslaciones del NAT
GAS_NT_CADE_SUBA#show ip nat translations mostrar el
registro de traslaciones del NAT
LAND_FAST_BUCARAMANGA#show standby brief verificacion conmutacion
de interfaces
ALMAGRARIO_CGENA_BOSQUE#show standby nei configuracion de todas
las interfaces conmutadas
ALMAGRARIO_CGENA_BOSQUE#show standby neighbors vecinos HSRP
Bucara_Pichincha_Can(config-if)#keepalive loop en la
interface
Bucara_Pichincha_Can(config-if)#no keepalive retira el
loop de la interface
Bucara_Pichincha_Can(config-if)#shutdown reinicio de la
interface
Bucara_Pichincha_Can(config-if)#no shutdown reinicio de
la interface

*****************************
VOZ IP
*****************************

LAND_FAST_BUCARAMANGA#dial-peer voice configuracion de

voz
LAND_FAST_BUCARAMANGA#sh voice call summary resumen de llamada
(pruebas de puertos de voz)
**FXSLS_ONHOOK Sin llamada

**S_DIGIT_COLLECT En espera de
marcaci�n
**FXSLS_OFFHOOK Descolgado

**S_PROCEEDING En espera respuesta

**S_SETUP_REQ_PROC Indica llegada de

llamada
**FXSLS_WAIT_OFFHOOK Esperando que se
descuelgue el tel�fono
**S_WAIT_RELEASE_NC linea ocupada

**S_CONNECT, FXSLS_CONNECT Llamada conectada

LAND_FAST_BUCARAMANGA#sh voice call status estado de llamada

(pruebas de puertos de voz)
**active call found Este es lo que
arroja este commando cuando se marca
**No active calls found Sin llamada

LAND_FAST_BUCARAMANG(config)#dial-peer voice 100 pots configuracion del

dial-peer voice segun el pot
LAND_FAST_BUCARAMANG(config-dial-peer)#destination-pattern 700
configuracion puertos voip
LAND_FAST_BUCARAMANG(config-dial-peer)# port 0/2/1 se determina
el puerto para la extencion

LAND_FAST_BUCARAMANGA#csim star 100 simulacion de una

llamada
csim: called number = 100, loop count = 1 ping count = 0
csim: loop = 1, failed = 0
csim: call attempted = 1, setup failed = 0, tone failed = 1

*************************************
E1 CONTROLLER ALMAGRARIO
*************************************

ALMAGRARIO_BARRANQUILLA_AEROPTO# show controllers E1 0/3/0 estado de la tarjeta e1

controller
ALMAGR_SANTAMSILOS(config)#network-clock-participate wic 3 sincronismo de la
tarjeta wic 3
ALMAGR_SANTAMSILOS(config)#network-clock-select 3 E1 0/3/0 sincronizmo
tarjeta wic3 e1 controller

***********************************************************************

ROUTER HUAWEI
***********************************************************************
YOKA_COMUNICACIONES>system-view modo privilegiado
[YOKA_COMUNICACIONES]display ip interface brief estado de las
interfaces
[YOKA_COMUNICACIONES]display arp tabla arp
[YOKA_COMUNICACIONES]display current-configuration
configuracion del router
[YOKA_COMUNICACIONES]ping -a 186.113.16.217 -c 100 200.41.9.39 ping con
fuente y repeticiones
[YOKA_COMUNICACIONES]display fr pvc-info pvc frame-relay
[YOKA_COMUNICACIONES]display clock hora en el router
[YOKA_COMUNICACIONES]display interface Serial0/0 estado de la
interface
[YOKA_COMUNICACIONES]quit salir
<YOKA_COMUNICACIONES>reset counters interface Serial0/0 reset
contadores interface
[FINANCIERA_COMPARTIR_CL68]interface Ethernet0/1 se ingresa a
la interface
[SOLSALUD_BUC_PPAL-Ethernet0/1]ip count outbound-packets creacion
registro ip accounting
[SOLSALUD_BUC_PPAL-Ethernet0/1]undo ip count outbound-packets eliminacion
registro ip accounting
[FINANCIERA_COMPARTIR_CL68]display ip count outbound-packets exterior
verificacion ip accounting
[FINANCIERA_COMPARTIR_CL68]display ip count outbound-packets interior
verificacion ip accounting
[SOLSALUD_BUC_PPAL]ip count enable habilita estadistica ip
count global
[SOLSALUD_BUC_PPAL]ip count rule 10 20 17 2 24 ip a la que se
desea llevar registro ip count
[SOLSALUD_BUC_PPAL]ip count timeout 60 configura tiempo
de refresco
[SOLSALUD_BUC_PPAL]ip count interior-treshold 100 configura
umbrales (maximo de elementos)
[SOLSALUD_BUC_PPAL]ip count exterior-treshold 20 configura
umbrales (maximo de elementos)
[GASORIENTE_LA_ORIENTAL-Ethernet0/1]loopback internal loop en la
interface
[SOLSALUD_BUC_PPAL-Ethernet0/1]undo loopback retira el loop de
la interface
[SOLSALUD_BUC_PPAL-Ethernet0/1]shutdown reinicia la
interface
[SOLSALUD_BUC_PPAL-Ethernet0/1]undo shutdown reinicia la
interface

***************************** VOZ IP
**************************************

[YOKA_COMUNICACIONES]display voice call-info brief informacion

de las llamadas
[YOKA_COMUNICACIONES]display voice call-history-record last 10
historico de llamadas
SOLSALUD_NEIVA_CRA11> display voice entity pots verificacion
pots voip
[SOLSALUD_NEIVA_CRA11-voice-line1/0]shutdown reinicio voice
line
[SOLSALUD_NEIVA_CRA11-voice-line1/0]undo shutdown reinicio
voice line
[SOLSALUD_NEIVA_CRA11-voice-line1/0]display voice entity voip
configuracion voip

***********************************************************************************
*******
ROUTER JUNNIPER
***********************************************************************************
*******

telecom@Intranet_Atlas> show version informacion

del router
telecom@Intranet_Atlas> show system uptime ultimo
reinicio del router
telecom@Intranet_Atlas> show interfaces terse estado de
las interfaces
telecom@Intranet_Atlas> show interfaces descriptions descripcion
de las interfaces
telecom@Intranet_Atlas> show bgp summary consolidado del
protocolo bgp
telecom@Intranet_Atlas> ping 192.168.225.18 ping
telecom@Intranet_Atlas> ping 192.168.225.18 count 10 rapid ping
sostenido
telecom@Intranet_Atlas> ping 192.168.225.18 source 172.30.85.52 ping
con fuente
telecom@Intranet_Atlas> show chassis environment
caracteristicas fisicas del router
telecom@Intranet_Atlas> show log messages log de eventos

***********************************************************************************
***************
BIRRAS
***********************************************************************************
***************
<HUAWEI_BAS_CORP>display current-configuration | begin 100/1538 encuentra ip
referida a pvc
pvc 100/1538 (pvc NB)
encapsulation aal5snap
map ip 10.0.245.240
undo shutdown

<HUAWEI_BAS_CORP>display current-configuration | include 10.0.245.240

muestra la ruta estatica con la ip publica
map ip 10.0.245.240
ip route-static 190.68.186.200 255.255.255.248 10.0.245.240
***********************************************************************************
***************
RADIUS
***********************************************************************************
***************
Usuario: edwin.gomezr
Contrase�a: j4YyT2GK

Link Servidor de Topologias:

http://10.201.136.103:8080/

Procedimiento Ingreso por Radius:

Servidor:10.201.136.103
Protocolo:SSH2
Puerto:2225
Usuario: gics
Contrase�a: t3l3c0m

Comandos: ssh �l usuario.asignado xx.xx.xx.xx (IP de Gestion seg�n Servidor de

Topolog�as)

***********************************************************************************
****************
DSLAM MA5100
***********************************************************************************
****************

Aguazul_MA5100V2_B>enable modo privilegiado

Aguazul_MA5100V2_B#configure terminal modo de
configuracion
Aguazul_MA5100V2_B(config)#show port desc 1/5/15 marcacion
del puerto
Aguazul_MA5100V2_B(config)#interface adsl 1/5 interface
adsl(ADSL)
Aguazul_MA5100V2_B(config-if-adsl-1/5)#show port state 15 estado del
puerto(ADSL)
Aguazul_MA5100V2_B(config-if-adsl-1/5)#show line operation 15
parametros de cobre(ADSL)
Aguazul_MA5100V2_B(config-if-adsl-1/5)#deactivate 15
desactivacion del puerto
Aguazul_MA5100V2_B(config-if-adsl-1/5)#activate 15 activacion
del puerto

Bbmja_centro_MA5100V2_B(config)#show traffic 1/5/15 muestra el

trafico
Aguazul_MA5100V2_B(config)#show alarm history all list lista
de alarmas
Aguazul_MA5100V2_B(config)#show pvc 1/5/15 informacion
del pvc
Tunja_Centro_MA5100V2_A(config)#show alarm history alarmtype equipment list
muestra alarmas
Pitalito_MA5100V2_B(config-if-adsl-2/5)#show adsl line-profile 3
muestra el perfil de la linea
Pitalito_MA5100V2_B(config)# show traffic table index 17
 trafico en el pvc (cttr)

Si va a E3 GBA seguimiento ruta

Si va a IMA Cerrejon_MA5100V2_B(config)#show port desc 0/6 groupindex 0 vpi 101
seguimiento ruta
Si va a ATM SMR_Centro_MA5100_A(config)#show pvc 0/5/0 vpi 7 vci 163
seguimiento ruta

Bucaramanga_MA5100V2_B(config)#show port desc bydesc description saber de

donde viene
Port description(<=33 chars):RSP
Port description(<=33 chars):(VLAN)
Port description(<=33 chars):(NOMBRE)

Florencia_Centro_MA5100V2_B(config)# interface shl 0/1

interface shl(datos)
Florencia_Centro_MA5100V2_B(config-if-shl-0/1)#show port state 20
estado del puerto(datos)
Florencia_Centro_MA5100V2_B(config-if-shl-0/1)#show statistics performance 20
current parametros(datos)

***********************************************************************************
****************
DSLAM MA5105
***********************************************************************************
****************

Bogota_51191_MA5105_C(config)#show board 0/1 muestra el

estado de la tarjeta
Bogota_51191_MA5105_C(config)#show pvc all
muestra todos los pvc asociados
Bogota_52031_MA5105_C(config) interface shdsl 0/2 se
ingresa a la interface de la tarjeta
Bogota_52031_MA5105_C(config-SHDSL-0/2)#show line operation 14
parametros
Bogota_52031_MA5105_C(config-SHDSL-0/2) deactivate 14
desactivacion del puerto
Bogota_52031_MA5105_C(config-SHDSL-0/2) activate 14
activacion del puerto

***********************************************************************************
***************
DSLAM MA5600
***********************************************************************************
***************

Bogota_41007_MA5600>enable modo privilegiado

Bogota_41007_MA5600#config modo de configuracion
Bogota_32013_MA5600(config)#display board numero puerto verificacion
puerto (activated,activating)
Bogota_32013_MA5600(config)#interface adsl 0/0 interface
adsl(ADSL)
Bogota_32013_MA5600(config-if-adsl-0/0)#display port state 39 estado
del puerto(ADSL)
Bogota_32013_MA5600(config-if-adsl-0/0)#display line operation 42
parametros de cobre(ADSL)
Bogota_32013_MA5600(config-if-adsl-0/0)#deactivate 39
 desactivacion del puerto
Bogota_32013_MA5600(config-if-adsl-0/0)#activate 39 activacion
del puerto

Bquilla_Estadio_7_MA5600(config)#display traffic 0/14/7

muestra el trafico
Bquilla_Estadio_7_MA5600(config)#display alarm history all list
muestra alarmas en el puerto

Bquilla_Victoria_3_MA5600(config-if-shl-0/15)#display statistics performance 10

current parametros datos

Bquilla_Estadio_7_MA5600(config)#display vlan all ver

todas las vlan del dslam
Bquilla_Estadio_7_MA5600(config)#display vlan 515 ver
vlan especifica
Bquilla_Estadio_7_MA5600(config)#display service -port port 1/1/11
informacion del puerto

Bquilla_Victoria_MA5600(config)#display adsl line-profile 5

informacion del perfil

Bquilla_Victoria_MA5600(config)#display pvc 0/1/5

informacion pvc, se puede observar el cttr
Bquilla_Victoria_MA5600(config)#display traffic table index 6
se observa trafico por el pvc con el cttr

***********************************************************************************
*****************
DSLAM ALCATEL
***********************************************************************************
*****************

leg:ZIPA-CENTRO-1>#show interface port xdsl-line:1/1/16/46 estado

del puerto(ADSL)
leg:ZIPA-CENTRO-1>#show xdsl operational-data far-end line 1/1/16/46 detail
parametros(ADSL)
leg:gics># show xdsl operational-data line 1/1/16/46 detail
configuracion del puerto(ADSL)
leg:ZIPA-CENTRO-1>#configure xdsl line 1/1/15/35
configuracion del puerto(ADSL)
leg:ZIPA-CENTRO-1>configure>xdsl>line>1/1/15/35#info
informacion del perfil de configuracion(ADSL)
leg:ZIPA-CENTRO-1>configure>xdsl>line>1/1/15/35#info configure xdsl service-profile
3 perfil del puerto(ADSL)

leg:ZIPA-CENTRO-1>#show vlan port-vlan-map 1/1/15/35:8:35 buscar

la vlan puerto desenganchado
leg:PASTO-FATIMA-2>#show vlan bridge-port-fdb 1/1/15/35:8:35
buscar la vlan puerto enganchado
leg:PASTO-ACACIAS3> show interface port atm-if:1/1/19/5 detail
estado del puerto detalle(datos)
leg:PASTO-ACACIAS3>show shdsl segment-status side customer 1/1/19/5 detail
parametros de uk(datos)
leg:PASTO-ACACIAS3> show shdsl segment-status wire-pair one side network unit-id
stu-r parametros de uk(datos)
leg:ZIPA-CENTRO-1>#info configure interface atm-pvc 1/1/19/2:8:35
observar marcacion del puerto(datos)
leg:gics># show interface port atm-if:1/1/19/5 estado
del puerto(datos)
leg:gics>#show shdsl segment-status wire-pair one side customer unit-id stu-c
1/1/19/15 detail parametros de un puerto dslam detalle(datos)
leg:gics>#show shdsl segment-status wire-pair one side customer unit-id stu-c
1/1/19/15 parametros de un puerto(datos)
leg:PASTO-FATIMA-2>#show shdsl segment-status 1/1/19/15 detail
parametros de un puerto network-customer (datos)
leg:gics>#sh equipment slot muestra el
estado del slot
leg:gics># show equipment capab-profile informacion
del perfil asociado

***********************************************************************************
**************
RED ESMERALDA
***********************************************************************************
**************

B:CLO-CEN-2# show service sap-using sap 5/2/1:96/9319 buscar la

vprn
A:BOG-51221# show service id 500103750 sap informacion
de los sap asociados al vprn
B:CLO-CEN-2# show service id 500102210 interface | match CAR... buscar
interface por similitud con el nombre
*A:BOG-AUT# ping 172.27.202.86 router 500104460 rapid count 10 ping
sostenido
*A:BOG-AUT# ping 172.27.202.86 router 500104460 rapid count 100 size 1500
ping sostenido con peso
B:CLO-CEN-2# show router 500102210 route-table 10.1.35.2 enrutamiento

B:CLO-CEN-2# show port description 5/2/1 seguimiento de la

ruta
*A:BOG-AUT# show router 500104460 route-table equipos de la red
metro en los que registra la vprn
B:CLO-CEN-2# show service id 500102210 sap 5/2/1:96/9319 informacion
del sap especifico
*A:BOG-AUT# show router 500104460 route-table 10.210.128.142
informacion del protocolo (la direccion es la lan)
*A:BOG-31001# show port description | match MOVI busqueda del
puerto
*A:BOG-31001# show port associations 1/2/7 clientes
asociados al puerto
B:BOG-RTDN-2 monitor port 5/2/6 rate registro del
puerto

*A:BOG-RTDN# show service sap-using sap ccag-1.a:153 verificacion

de identificador de servicio vpls
*A:BOG-RTDN# show service id 200153 seguimiento de la
ruta
*A:BOG-RTDN>show>service>id# sdp siguiente salto
*A:BOG-AUT# logout
A:CUC-AV0# configure service vprn 500006000 servicio
VPRN Dslam Huawei
A:CUC-AV0>config>service>vprn# info Con este comando
se observa todas las ip asignadas en esa VPRN.
salir

***********************************************************************************
****************
Switch Alcatel 72-50 VPLS
***********************************************************************************
****************
CLO-PRO#show vpls 200153 informacion vpls con el
id del servicio
CLO-PRO#show interface 1/1/1 estado de la interface

***********************************************************************************
****************
NISIP
***********************************************************************************
****************

virtual-router default

BOG-ACC-NISIP09#show subscribers | include 109010662 verificar

autenticacion por vlan
BOG-ACC-NISIP09#show subscribers username danielacero verificar
autenticacion por cuenta padre
CLO-ACC-NISIP02#show interfaces GigabitEthernet 2/0/1 perfil
BOG-ACC-NISIP09>monitor vlan interface GigabitEthernet 5/0/0.104640142 trafico en
el nisip
BOG-DIST-NISIP01#test aaa ppp DROGASSYBQ9 bandaancha09 test ppp
CLO-ACC-NISIP02#show interfaces GigabitEthernet 2/0/1 seguimiento
ruta

***********************************************************************************
***************
GESTION GRANDES CLIENTES
***********************************************************************************
***************
GESTION_CLIENTES-2#show interfaces crb | include C buscar al cliente
GESTION_CLIENTES-2#sh int GigabitEthernet0/1.1404 estado de la
interface
GESTION_CLIENTES-2#telnet 172.25.4.227 se ingresa al
router

***********************************************************************************
***************
CORE
***********************************************************************************
***************
PER-CORE-ROU01#sh inte crb | in nombre del cliente en mayuscula buscar el
cliente por mombre
PER-CORE-ROU01#sho inter 4/7:30 serial del cliente verificar el
estado de la serial
PER-CORE-ROU01#sho contro e1 3/3 para verificar la ruta
del canal

***********************************************************************************
*****************
RA
***********************************************************************************
*****************
El acceso al RA se realiza por ssh IP de radius 10.0.16.133 y desde all� se salta
al RA que se necesite en este caso el RA-CLOCEN01 10.250.1.13 (Los Usuarios y
password son personales).
$ ssh -l luis.garciag 10.250.1.13
luis.garciag@10.250.1.13's password:
RA-CLO-CEN01#
RA-BOG-AUT01--show interface crb | include PREPACOL buscar por
nombre
RA-CLO-CEN01#sh int ATM2/0/0.1382 estado de la
interface(como se marca en nb)
RA-CLO-CEN01#sh vrf brief | include AT2/0/0.1382 se confirma
vrf
RA-CLO-CEN01#sh vrf brief MUESTRA TODAS LAS
VRF
RA-CLO-CEN01#ping vrf 500106011_ORANGE_FDO_NAL 10.10.3.46 se realiza ping
RA-CLO-CEN01#tracer vrf 500106011_ORANGE_FDO_NAL 10.10.3.46 se realiza
traza
RA-CLO-CEN01#show bgp vpnv4 unicast vrf 500106011_ORANGE_FDO_NAL verificar
protocolo
RA-CLO-CEN01#sh policy-map interface ATM2/0/0.1382 validar
colas de trafico
RA-BOG-AUT01#telnet 172.27.201.134 /vrf 500104460_GAS_NATURAL realizar
telnet
