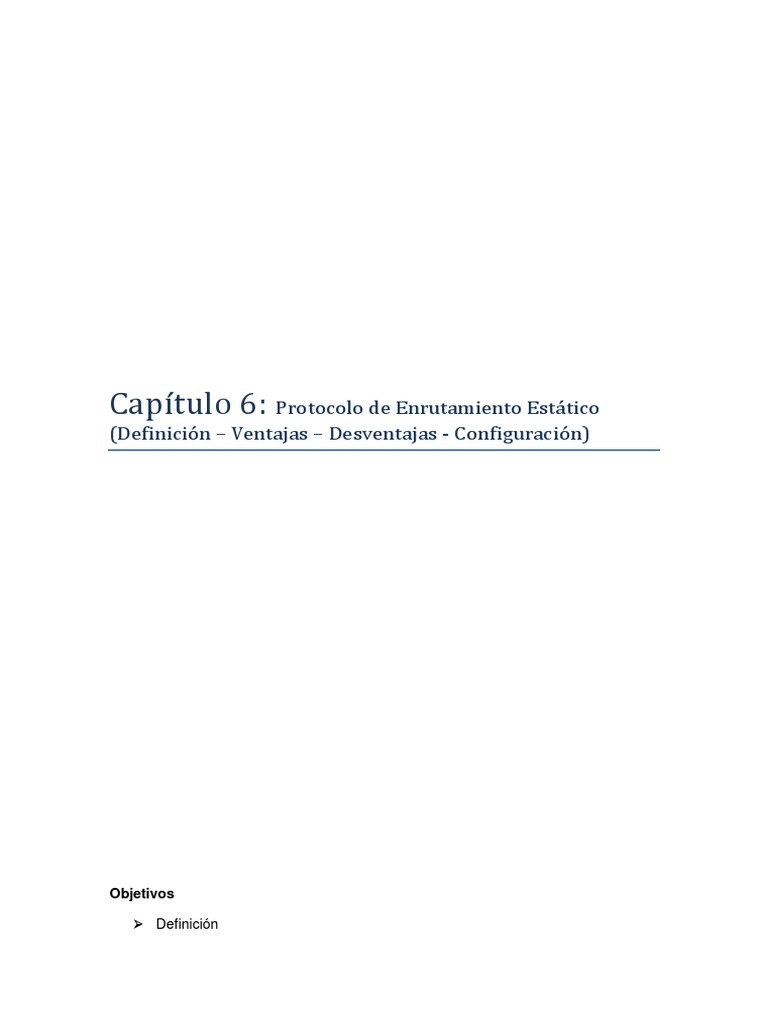

Objetivos
Definición
Explicar las ventajas y desventajas del routing estático
Explicar la finalidad de los diferentes tipos de rutas estáticas
Configurar rutas estáticas
Configurar una dirección de red resumida
Que es Enrutamiento?
El enrutamiento es fundamental para cualquier red de datos, ya que transfiere
información a través de una red a otra de origen a destino. Los routers son
dispositivos que se encargan de transferir paquetes de una red a otra. Estos
descubren redes remotas de manera dinámica, mediante protocolos de
enrutamiento, o por medio de rutas estáticas, manualmente.
En muchos casos, los routers combinan ambas formas de enrutamiento
Que es un protocolo?
Un protocolo es un estándar compuesto de reglas, procedimientos y formatos que
definen como lograr algo.
-Protocolo de enrutamiento
Protocolo de enrutamiento
Le indica al enrutador como enrutar. Es decir, un protocolo de enrutamiento se
configura en un enrutador para que el mismo aprenda las mejores rutas disponibles y
luego "enrute" los paquetes a través de estas rutas, hasta su destino final
Básicamente, el protocolo de enrutamiento establece las reglas sobre cómo un
enrutador aprende redes remotas y luego anuncia estas redes a enrutadores vecinos
dentro del mismo sistema autónomo
Protocolo de enrutado
El protocolo enrutado se encarga de establecer las reglas sobre cómo se preparan los
datos antes de ser enrutados.
Los protocolos enrutados son:
IP: Es el protocolo utilizado en la redes TCP/IP
IPX: Se utiliza en redes Novell Netware
Apple Talk: Se ejecuta en redes de computadoras Apple
Ventajas
Fácil de configurar
Consume menos ancho de banda que lo protocolos de enrutamiento dinámico
Consume poco o nada CPU del Router
Funciona muy bien en una red pequeña
Desventajas
Se requiere conocer a detalle la topología completa de la red para
implementarlo
Se invierten varias horas en mantenimiento
No es recomendable en redes grandes
Nota: Cuando un router tiene varias rutas hacia el mismo destino en su tabla de
enrutamiento con protocolos de enrutamiento diferentes como ser: enrutamiento
estático, enrutamiento RIP, enrutamiento OSPF, enrutamiento EIGRP etc. El router
debe elegir solo un protocolo de enrutamiento para llegar a dicho destino.
Para elegir cuál protocolo de enrutamiento utilizar se basa en la Distancia
Administrativa (DA)
Distancia Administrativa: Podemos decir que es un valor de confiabilidad con los
que se miden los diferentes tipos de ruta, preferencia entre protocolos.
Este valor va desde 0 hasta 255, y cuando menor sea el valor, más confiable será la
ruta
Cada tipo de ruta tiene su propio valor de distancia administrativa, aquí está la tabla
Lo que intento decir es lo siguiente. Digamos, por ejemplo, que tanto RIP como OSPF
se están corriendo en la misma red.
RIP le dice al enrutador, tengo una mejor ruta a la red X a través del Enrutador X
después, viene OSPF le dice al enrutador, tengo una mejor ruta a la red X a través del
Enrutador Y, luego viene el administrador y configura en el enrutador una ruta
estática que indica que si se necesita llegar a la red X, envía tus paquetes a través
del Enrutador Z.
¿Cómo el enrutador resuelve esta situación?, bueno, la respuesta es que el
enrutador ignorará las rutas reportadas por RIP y OSPF, y seleccionará la ruta
estática configurada por el administrador, veamos por qué.
La razón por la que el enrutador seleccionó la ruta estática e ignoró las rutas
indicadas por los protocolos dinámicos, es debido a algo llamado Distancia
Administrativa (DA), las rutas estáticas tienen una mejor DA
Aquí hay una tabla que muestra las métricas de cada protocolo, incluyendo una breve
descripción
Obs:
Las rutas estáticas son muy comunes y no requieren la misma cantidad de
procesamiento y sobrecarga que los protocolos de enrutamiento dinámico.
Para configurar una ruta directamente conectada basta con entrar a la interfaz
escribir su dirección ip
Una ruta estática predeterminada es simplemente una ruta estática con 0.0.0.0/0 como
dirección IPv4 de destino. Al configurar una ruta estática predeterminada, se crea un
gateway de último recurso
Cuando un router tiene otro router único al que está conectado. En esta
situación, se conoce al router como router de rutas internas
Ruta estática resumida
Para reducir el número de entradas en la tabla de enrutamiento, se pueden resumir
varias rutas estáticas en una sola si se presentan las siguientes condiciones:
Las redes de destino son contiguas y se pueden resumir en una única dirección
de red.
Para lograrlo, la ruta estática flotante se configura con una distancia administrativa
mayor que la ruta principal. La distancia administrativa representa la confiabilidad de
una ruta. Si existen varias rutas al destino, el router elegirá la que tenga una menor
distancia administrativa
Para lograrlo, la ruta estática flotante se configura con una distancia administrativa
mayor que la ruta principal. La distancia administrativa representa la confiabilidad de
una ruta. Si existen varias rutas al destino, el router elegirá la que tenga una menor
distancia administrativa
Ejemplo:
Supongamos que un administrador desea crear una ruta estática flotante como
respaldo de una ruta descubierta por OSPF (Open Shortest Path First – Primer
Camino Más Corto). La ruta estática flotante se debe configurar con una distancia
administrativa mayor que el OSPF. El OSPF tiene una distancia administrativa de
110. Si la ruta estática flotante se configura con una distancia administrativa de 115,
se preferirá la ruta dinámica descubierta por el OSPF a la ruta estática flotante. Si
se pierde la ruta descubierta por el OSPF, en su lugar se utiliza la ruta estática
flotante
Explicación de la imagen de arriba:
En la imagen, el router de la sucursal generalmente reenvía todo el tráfico al router
de la oficina central (HQ) mediante el enlace WAN privado (los routers intercambian
información de la ruta utilizando el OSPF). Una ruta estática flotante, con una
distancia administrativa de 111 o superior, se puede configurar para que funcione
como ruta de respaldo. Si el enlace WAN privado falla y la ruta OSPF desaparece de
la tabla de enrutamiento, el router selecciona la ruta estática flotante como la mejor
ruta para alcanzar la LAN de la oficina central.
Equipos Cisco
Pasos:
Router A
1- Configurar la dirección ip de la interfaz de la Lan
2- Configurar la dirección ip estática del host
3- Verificar la conectividad del host con su puerta de enlace correspondiente
mediante el comando PING
4- Configurar la dirección ip de la interfaz de enlace
5- Configurar el protocolo de enrutamiento estático
Router B
1- Configurar la dirección ip de la interfaz de la Lan
2- Configurar la dirección ip estática del host
3- Verificar la conectividad del host con su puerta de enlace correspondiente
mediante el comando PING
4- Configurar la dirección ip de la interfaz de enlace del Router B
5- Configurar el protocolo de enrutamiento estático
Una vez configurado todo lo anterior se debe realizar las siguientes pruebas
6- Verificar la conectividad entre host del Router A y del Router B mediante
PING
