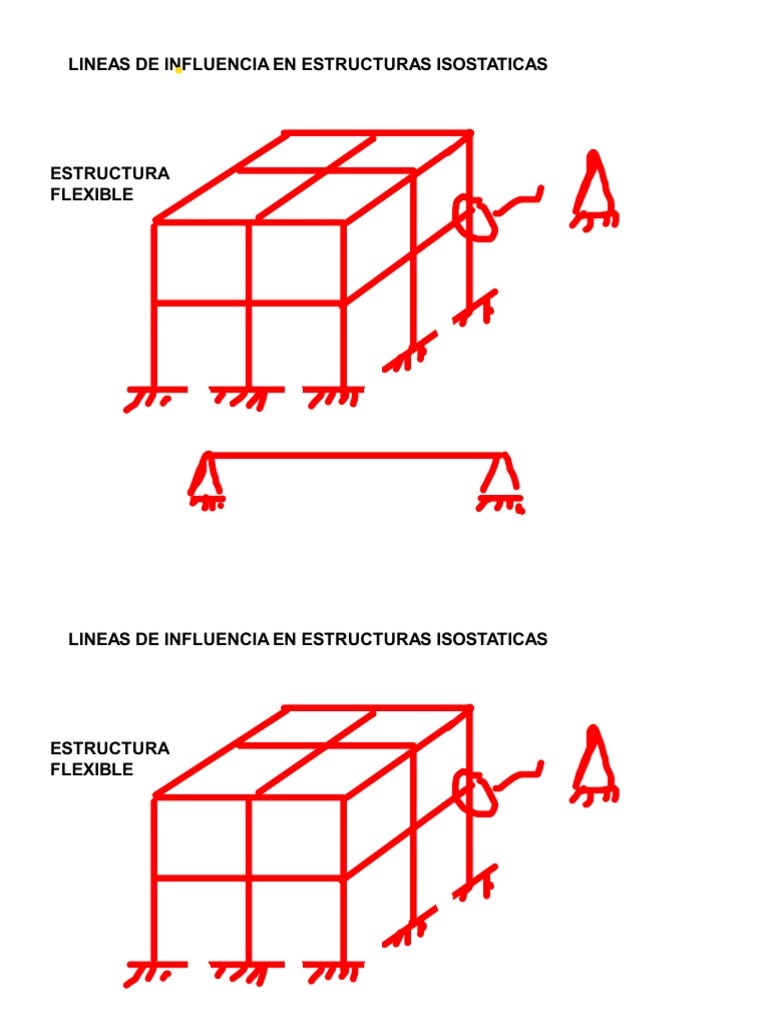

LINEAS DE INFLUENCIA EN ESTRUCTURAS ISOSTATICAS

ESTRUCTURA
FLEXIBLE
 LINEAS DE INFLUENCIA EN ESTRUCTURAS ISOSTATICAS

ESTRUCTURA
FLEXIBLE
ESTRUCTURA RIGIDO
ESTRUCTURA MIXTA
LINEAS INFLUENCIA : SON DIAGRAMAS QUE MUESTRAN LA SOLICITACION DE
CARGAS EN UN PUNTO DE LA ESTRUCTURA (VIGA). PRODUCTO DE UNA
DETERMINADA CARGA MOVIL "PUNTUAL (UNITARIA)" QUE RECORRE A LO
LARGO DE LA ESTRUCTURA ANALIZADA.

CLASES O TIPOS:

- L.I. DE REACCIONES.
- L.I. DE ESFUERZOS CORTANTES
- L.I. DE MOMENTOS FLECTORES.
- L.I. ANTE SOLICITACIONES DE ESFUERZOS TORSORES
- L.I. DE ESFUERZOS AXIALES
METODO DIRECTO O DE REACCIONES: CONSISTE EN COLOCAR UNA CARGA
UNITARIA EN LA SECCION DE UNA VIGA Y CALCULAR EL VALOR
CORRESPONDIENTE A LA REACCION Ra (Ray).

X P=1

A B

20 m 5m
METODO DIRECTO O DE REACCIONES: CONSISTE EN COLOCAR UNA CARGA
UNITARIA EN LA SECCION DE UNA VIGA Y CALCULAR EL VALOR
CORRESPONDIENTE A LA REACCION Ra (Ray).

X P=1

A B

20 m 5m
 CUANDO LA L.I. ESTA X=0, Ray=?

P=1

A B

Ray=1
Ray=?
20 m 5m
 CUANDO LA L.I. ESTA X=8, Ray=?

P=1

A B

Ray=0.6
Ray=?
20 m 5m
CUANDO LA L.I. ESTA X=18, Ray=?

P=1

Ray=0.1
Ray=?
A
20 m 5m
CUANDO LA L.I. ESTA X=20, Ray=?

P=1

Ray=0
Ray=?
A
20 m 5m
CUANDO LA L.I. ESTA X=25, Ray=?

P=1

Ray=-0.25
Ray=?
A
20 m 5m
CUANDO LA L.I. ESTA X=25, Ray=?

P=1

Ray=-0.25
Ray=?
A
20 m 5m
una vez que se tiene las reacciones Ray para la carga desplazandose se izquierda a
derecha se obtiene la siguiente TABLA

La grafica representa el valor de la

reaccion Ray, cuando una carga
unitaria se situa en un punto x
cualquiera sobre la viga

0 20 25
 USOS O APLICACIONES DE LA LINEA DE INFLUENCIA
Las lineas de Influencia se utilizan generalmente ante solicitaciones de cargas
móviles

Ejemplo : Conocer el comportamiento de una solicitacion ante carga de móvil

(camión tipico sobre un punto x)

145 kn
145 kn 35 kn

3m

Ray=?
A
20 m 5m
 USOS O APLICACIONES DE LA LINEA DE INFLUENCIA
145 kn
145 kn 35 kn

A
B

3m 4.3m 4.3m

Ray=?
20 m 5m

1 0.42
0.85 0.635

-0.25
 USOS O APLICACIONES DE LA LINEA DE INFLUENCIA
145 kn
145 kn 35 kn

A
B

3m 4.3m 4.3m

Ray=?
20 m 5m

LA Ray sera igual a

la multiplicacion de
todos los valores de
1 0.42 la carga puntual
0.85 0.635 por el valor de L.I.

-0.25
 Ray=145(0.85)+145(0.635)+(35)(0.42)

Ray=230.025 Kn

ESTE PROCEDIMIENTOSE PUEDE REPETIR PARA DIFERENTES

POSICIONES DEL CAMION Y ASI DETERMINAR LOS VALORES
CRITICOS DE LA REACCION Ray, CON LOS CUALES SE DISEÑARA EL
APÓYO A"
 7 ton/m
Ray=5.625 (7)
Ray=39.375 ton

A B

5m

Ray=?
20 m 5m

1
0.75

-0.25
