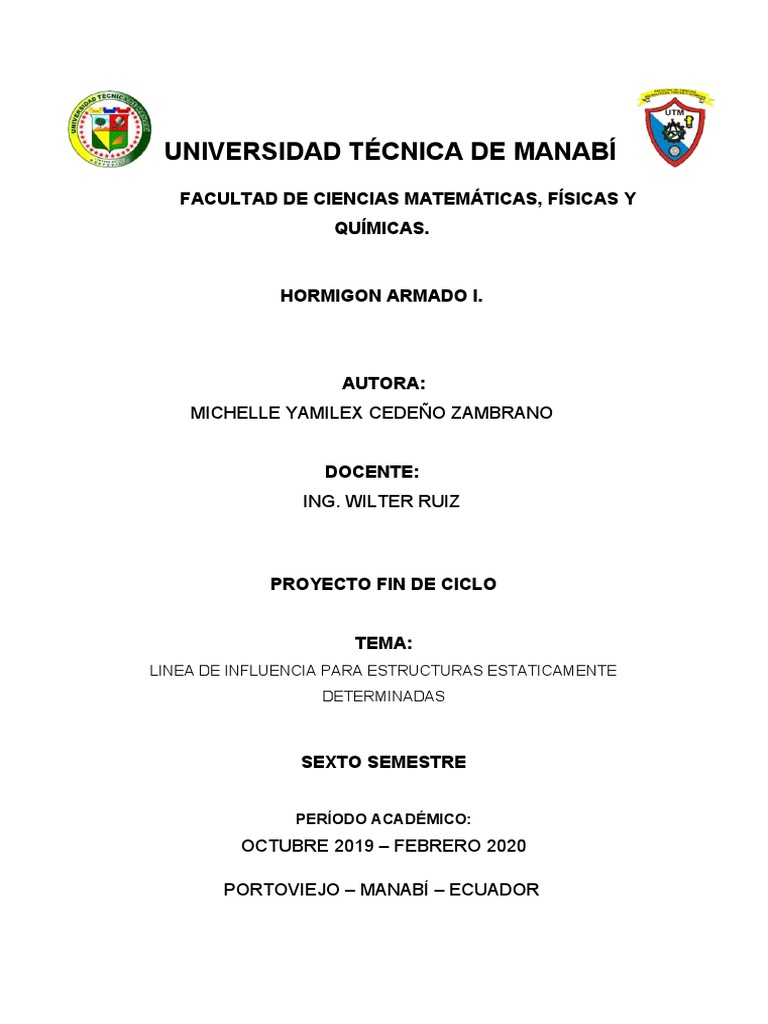

UNIVERSIDAD TÉCNICA DE MANABÍ

FACULTAD DE CIENCIAS MATEMÁTICAS, FÍSICAS Y

QUÍMICAS.

HORMIGON ARMADO I.

AUTORA:
MICHELLE YAMILEX CEDEÑO ZAMBRANO

DOCENTE:
ING. WILTER RUIZ

PROYECTO FIN DE CICLO

TEMA:
LINEA DE INFLUENCIA PARA ESTRUCTURAS ESTATICAMENTE
DETERMINADAS

SEXTO SEMESTRE

PERÍODO ACADÉMICO:
OCTUBRE 2019 – FEBRERO 2020

PORTOVIEJO – MANABÍ – ECUADOR

INTRODUCCIÓN

En el presente trabajo estudiaremos el tema de líneas de influencia que tienen

importantes aplicaciones en el diseño de estructuras debido a la importancia de
conocer cómo reacciona internamente una estructura sometida a cargas
móviles, a la necesidad de conocer la máxima influencia que dichas cargas
pueden generar, siendo esto muy importante para el diseño de una estructura
que resisten grandes cargas vivas.

También es importante averiguar la posición crítica cuando hay cargas móviles

o movibles que generan las máximas respuestas, ya que no siempre la misma
posición genera las máximas respuestas de todas las posibles demandas, es
por tal razón, que se debe de analizar para cada respuesta individual. Por eso
resulta muy útil el concepto de línea de influencia.

Por ello el ingeniero civil debe estar capacitado a conocer y comprender los
puntos críticos donde se producen los mayores efectos de las cargas por
acción de las cargas vivas y cargas muertas, debe saber también que la línea
de influencia es verdaderamente, solo una forma de representar los momentos
de una viga, o mejor dicho, de una sección de la misma, cuando la carga que
actúa sobre dicha viga toma distintas posiciones a lo largo de ella.
OBJETIVOS

Objetivo general

 Analizar los conceptos fundamentales sobre líneas de influencia para

estructuras estáticamente determinadas.

Objetivos especifico

 Conceptuar la importancia de las líneas de influencia para realizar su

respectivo estudio.
 Comprender los conceptos fundamentales líneas de influencia para
estructuras estáticamente determinadas.
 Aplicar correctamente las líneas de influencia a ejercicios, para realizar
su respectiva evaluación y resolución.
 LINEA DE INFLUENCIA PARA ESTRUCTURAS ESTATICAMENTE
DETERMINADAS

Línea de influencia

Una línea de influencia es una curva cuya ordenada (valor y) da el valor de la

función (fuerza cortante, momento, reacción, fuerza en una barra, etc.) en un
elemento fijo (sección de una barra, apoyo, barra de una cercha, etc.) cuando
una carga unitaria esta aplicada en la posición de esta ordenada.

Para dibujar la línea de influencia se puede encontrar una ecuación y=g(x) que
expresa el esfuerzo deseado y en la sección dada, en función de la posición de
la carga x. La Curva plana representada por la ecuación da la línea de
influencia requerida.

Método directo

El método se basa en la aplicación de las condiciones de equilibrio (Método

convencional).

Utilidad de la línea de influencia

Por definición una línea de influencia indica el efecto de una carga unitaria que
se desplaza a lo largo de un vano. Debe señalarse que la carga unitaria para la
que han sido dibujadas la línea de influencia es generalmente vertical aunque
también puede ser horizontal o inclinada.
Una línea de influencia es una herramienta útil en el análisis de esfuerzos por
dos razones:

- Sirve como un criterio en la determinación de los esfuerzos máximos

- Simplifica los cálculos

Ejemplo: considérese una viga simple de 10 pies de longitud sometida al paso

de una carga móvil uniforme semi-infinita de 1 klb por pie y una carga
concentrada móvil de 10 klb que puede estar colocada en cualquier punto de la
luz. Determínese el momento flector máximo en la sección del centro de la luz
C.

PRINCIPIO DE MULLER BRESLAU

La línea de influencia de una reacción o de una acción (momento flexionante o

fuerza cortante) tiene la misma forma que la viga deformada cuando se le
impone un desplazamiento unitario correspondiente a la reacción o acción
determinada.

Línea de influencia para vigas estáticamente determinadas

En relación con las líneas de influencias de la figura, se observa lo siguiente:

- La máxima reacción debida a una carga concentrada tiene lugar cuando

la carga está en el apoyo.
 - La máxima reacción debida a una carga uniforme tiene lugar cuando la
viga está completamente cargada.
- El máximo momento en cualquier sección C debido a una carga
concentrada tiene lugar cuando la carga esta sobre C.
- El máximo momento en cualquier sección C debido a una carga
uniforme tiene lugar cuando la viga está completamente cargada.

Al comparar las líneas de influencia de la misma función en diferentes puntos,

se observa lo siguiente:

- La máxima fuerza cortante en una viga simple debida a una carga

concentrada, tiene lugar en el extremo y es igual a la carga.
- La máxima fuerza cortante en una viga simple debida a una carga
uniforme tiene lugar en el extremo cuando la viga se carga
completamente, y es igual a la mitad de la carga total.
- El momento máximo en una viga simple debido a una carga concentrada
Q, tiene lugar en la sección del centro de la luz y es igual a Ql/4.
- El momento máximo en una viga simple debido a una carga uniforme de
intensidad q tiene lugar en la sección del centro de la luz cuando la viga
se carga completamente y es igual a ql2/8.
 Líneas de influencia por el método del trabajo virtual

Aplicando el principio del trabajo virtual se puede obtener un método muy

sencillo y elegante para la construcción de líneas e influencia. Puede
establecerse como sigue:

- Para obtener la línea de influencia de una reacción en cualquier viga

estáticamente determinada, se quita el apoyo y se introduce un
desplazamiento.
- Para obtener la línea de influencia de la fuerza cortante en una sección
de cualquier viga estáticamente determinada, se corta esta por la
sección y se introduce un desplazamiento relativo transversal y unitario
entre los dos extremos cortados, conservando todas las demás
ligaduras.
- Para obtener la línea de influencia del momento en una sección de
cualquier viga estáticamente, determinada, se corta está por la sección y
se introduce una rotación unitaria entre las partes a la izquierda y a la
derecha de la sección conservando todas las demás ligaduras intactas.
Líneas de influencia para vigas principales con sistemas de vigas
transversales

Las líneas de influencia se dibujan fácilmente como se indica en la figura. Se

obtiene exactamente igual que las líneas de influencias de las reacciones en
una viga simple de 40 pies de longitud, ya que estas reacciones en los
extremos no son afectadas por la presencia de los sistemas de viguetas
transversales.

Máximos absolutos para fuerza Cortante y momento Flexionante.

En la determinación de las líneas de influencia uno de los problemas de mayor

importancia es el de la determinación tanto de la posición del punto en la viga,
como de la posición de la carga sobre la viga, de manera que se pueda obtener
los máximos absolutos tanto de la fuerza cortante y el momento flexionante,
causados por las cargas móviles. Si la viga es en voladizo o simplemente
apoyada, este problema puede resolverse fácilmente

EJERCICIOS DE APLICACIÓN
CONCLUSIONES

Gracias a las líneas de influencia se puede construir una carga unitaria por la
facilidad de obtener la respuesta total bajo un sistema de cargas, siempre y
cuando la estructura permanezca en un régimen elástico mediante la simple
aplicación del principio de superposición

El trazado de diagramas o líneas de Influencia nos permite una adecuada

respuesta a las dos necesidades y su utilización es casi imprescindible en el
caso de estudios de puentes, puentes grúa, etc., donde las cargas móviles
tienen una cierta importancia con respecto a peso propio o carga permanentes.

Las líneas de influencia nos permite conocer la variación de la magnitud de la

reacción, fuerza cortante y momento flector que se genera en un punto
especificado a lo largo de un claro, permitiéndonos así conocer el punto donde
se genera su concentración máxima, motivo por el cual es muy importante para
el diseño de estructuras conformadas por vigas.
Bibliografía
Yuan Yu Hsieh, Teoría elemental de estructura, 1986
http://estructuras.eia.edu.co/estructurasI/lineas%20de%20influencia/là neas_de_influencia.htm

http://www.mty.itesm.mx/dia/deptos/cv/cv95-962/curso/practicas/P_LEST10.htm
