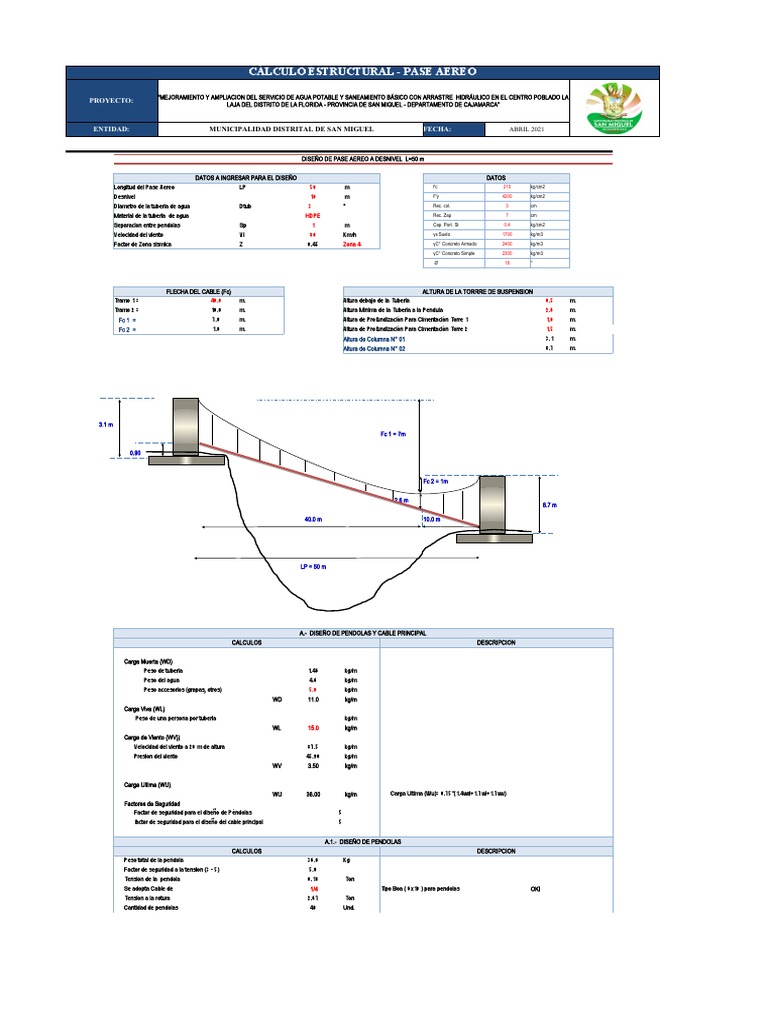

CÁLCULO ESTRUCTURAL - PASE AEREO

"MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO BÁSICO CON ARRASTRE HIDRÁULICO EN EL CENTRO POBLADO LA
PROYECTO:
LAJA DEL DISTRITO DE LA FLORIDA - PROVINCIA DE SAN MIGUEL - DEPARTAMENTO DE CAJAMARCA"

ENTIDAD: MUNICIPALIDAD DISTRITAL DE SAN MIGUEL FECHA: ABRIL 2021

DISEÑO DE PASE AEREO A DESNIVEL L=50 m

DATOS A INGRESAR PARA EL DISEÑO DATOS

Longitud del Pase Aereo LP 50 m f'c 210 kg/cm2
Desnivel 10 m F'y 4200 kg/cm2
Diametro de la tuberia de agua Dtub 3 " Rec. col. 3 cm
Material de la tuberia de agua HDPE Rec. Zap 7 cm
Separacion entre pendolas Sp 1 m Cap. Port. St 0.4 kg/cm2
Velocidad del viento Vi 80 Km/h γs Suelo 1700 kg/m3
Factor de Zona sismica Z 0.45 Zona 4 γC° Concreto Armado 2400 kg/m3
γC° Concreto Simple 2300 kg/m3
Ø 18 °

FLECHA DEL CABLE (Fc) ALTURA DE LA TORRRE DE SUSPENSION

Tramo 1 = 40.0 m. Altura debajo de la Tuberia 0.5 m.
Tramo 2 = 10.0 m. Altura Minima de la Tuberia a la Pendula 2.6 m.
Fc 1 = 7.0 m. Altura de Profundización Para Cimentación Torre 1 1.0 m.
Fc 2 = 1.0 m. Altura de Profundización Para Cimentación Torre 2 1.5 m.
Altura de Columna N° 01 3.1 m.
Altura de Columna N° 02 8.7 m.

3.1 m
Fc 1 = 7m

0.90

Fc 2 = 1m

2.6 m
8.7 m

40.0 m 10.0 m

LP = 50 m

A.- DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

CALCULOS DESCRIPCION

Carga Muerta (WD)

Peso de tuberia 1.46 kg/m
Peso del agua 4.6 kg/m
Peso accesorios (grapas, otros) 5.0 kg/m
WD 11.0 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL 15.0 kg/m
Carga de Viento (WV))
Velocidad del viento a 20 m de altura 87.5 kg/m
Presion del viento 45.90 kg/m
WV 3.50 kg/m

Carga Ultima (WU)

WU 36.00 kg/m Carga Ultima (Wu)= 0.75*(1.4wd+1.7wl+1.7wv)
Factores de Seguridad
Factor de seguridad para el diseño de Péndolas 5
factor de seguridad para el diseño del cable principal 5

A.1.- DISEÑO DE PENDOLAS

CALCULOS DESCRIPCION
Peso total de la pendola 36.0 Kg
Factor de seguridad a la tension (3 - 5) 5.0
Tension de la pendola 0.18 Ton
Se adopta Cable de 1/4 Tipo Boa ( 6x19 ) para pendolas OK!
Tension a la rotura 2.67 Ton
Cantidad de pendolas 49 Und.
 Determinacion de Longitud de Pendolas

Ecuacion de la parabola y = 4f . x²/l²

Longitud de la
Parabola 1 Parabola 2 Distancia al Centro de Longitud de la
N° Pendolas pendola (Y1)
Pendola N° Pendola N° la Pendola "S" pendola (Y2) m
m
Centro 0.00 2.60 2.60
Parabola 1 39 1 1 1.00 2.40 2.81
Parabola 2 10 2 2 2.00 2.22 3.04
3 3 3.00 2.04 3.29
4 4 4.00 1.87 3.56
5 5 5.00 1.71 3.85
6 6 6.00 1.56 4.16
7 7 7.00 1.41 4.49
8 8 8.00 1.28 4.84
9 9 9.00 1.15 5.21
10 10 10.00 1.04 5.60
11 11.00 0.93
12 12.00 0.83
13 13.00 0.74
14 14.00 0.66
15 15.00 0.58
16 16.00 0.52
17 17.00 0.46
18 18.00 0.42
19 19.00 0.38
20 20.00 0.35
21 21.00 0.33
22 22.00 0.32
23 23.00 0.31
24 24.00 0.32
25 25.00 0.33
26 26.00 0.36
27 27.00 0.39
28 28.00 0.43
29 29.00 0.48
30 30.00 0.54
31 31.00 0.60
32 32.00 0.68
33 33.00 0.76
34 34.00 0.86
35 35.00 0.96
36 36.00 1.07
37 37.00 1.19
38 38.00 1.32
39 39.00 1.45

Longitud Total de Péndolas 37.86 40.85 78.71

Esquema de Pase Aéreo a Desnivel

10.0

8.0

6.0
Parabola 1
Parabola 2
4.0 Tubería
Linear (Tubería)
2.0

0.0
0.0 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0 45.0 50.0

-2.0

-4.0

NOTA: SE DEBE EVALUAR QUE LA TUBERÍA NO QUEDE POR DEBAJO DE LA CATENARIA DEL CABLE PRINCIPAL
A.2.- DISEÑO DE CABLES PRINCIPALES
CALCULOS DESCRIPCION

Asumimos diametro 3/4 ''

Carga Muerta (WD)
Carga Muerta de la pendola (WDp) 11.0
Peso de cable pendola 0.2 kg/m
Peso de cable Principal 1.5 kg/m
WD = 12.7 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
WV = 3.50 kg/m

Carga Ultima (WU)

 WU = 37.00 kg/m
Tensiones

Tensión en Extremo Superior

Tension Horizontal (TH) 4228.57
Tension Maxima Servico (T [Link]) 4480.1
Tension Vertical (TV) 6160.5

Tensión en Extremo Inferior

Tension Horizontal (TH) 1850.0
Tension Maxima Servico (T [Link]) 3182.9
Tension Vertical (TV) 3681.5

Diseño de Cable
Factor de seguridad a la tension (2 -5) 5.0
[Link] = [Link] x Fs 22.4 Tn < 26.8 OK!
Se adopta Cable d 3/4 '' Cable tipo Boa ( 6x19 )

B.- DISEÑO DE LA CAMARA DE ANCLAJE

CALCULOS DESCRIPCION

Capacidad portante admisible del terreno 0.4 kg/cm2 (verificar in situ)

Peso unitario del terreno Pu= 1700.0 kg/m3
1.70
Calidad del concreto (camara de anclaje) f´c= 175.0 kg/cm2 1.60
Angulo de friccion interna " Ø "= 18.0 °
Angulo de salida del cable principal " 0 "= 45.0 °

Et (Empuje del estrato de tierra) 1.80

Et= P.u*H^2*prof**(Tan(45-Ø/2))^2 / 2
Et = 2.1
X1 = 0.3
[Link]*SEN(o) = 3.17 Ton-m
[Link]*COS(o) = 3.17 Ton-m [Link]*SEN(o) [Link]

Wp (peso propio de la camara de anclaje)

Wp = P.u concreto*H*b*prof
Wp = 11.3 ton
b/2= d + e 0
e=b/2-d < b/3 [Link]*COS(o)
d=( suma de momentos)/(suma de fuerzas verticales) 0.3 = Y1
d=Wp*b/2-Tmax,serSEN(o)*X1-Tmax,serCOS(o)*Y1 q2 W
[Link]*SEN(o) q1

d= 1.017
d= 1.0 m
b =1.8

e d

b/2
e (excentricidad de la resultante de fuerzas)
e= -0.117 < b/3 = 0.6 OK !
q ( presion con que actua la estructura sobre el terreno)
q =(suma Fzas. verticales/ Area)*(1 ± 6* e/ b)

q1=[([Link]*SEN(o) )/(b*prof)]*(1+6* e/ b)
q1= 0.1710 < 0.4 kg/cm2 OK!
q2=[([Link]*SEN(o) )/(b*prof)]*(1-6* e/ b)
q2= 0.3910 < 0.4 kg/cm2 OK!

ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ [Link])
F.S.D=[ (Wp -[Link]*SEN(o))*U ] / [ [Link]*COS(o) ] F.S.D = 1.9 > 1.75 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= (Wp *b/2 )/ ( [Link]*SEN(o)*X1+[Link]*COS(o)*Y1) F.S.V = 5.3 > 2 OK!

C.- CIMENTACIÓN

DIMENSIONAMIENTO
TORRE N° 01
CALCULOS DESCRIPCION
Sobre carga piso 150.00 kg/m2
Profundiadad de desplante (Df) 1.00 m.
Diametro de Acero Columna 5/8 "
Calculo del peralte (ld) Ld=0.08xdbxfy/√/f´c 14.49 cm.
Altura de Zapata teorica 22.12 cm
Altura de Zapata Asumida (hc) 0.40 m
ht 0.60 m
Calculo de Presion de suelo (qm) qm = qa - gtxht - gcxhc - s/c 0.36 kg/cm2 ht = 0.60
Tension Vertical = TH*Sen (0) 4228.57 Kg Df = 1.00
Peso de la Columna 3143.4 Kg Lv
Peso sobre la columna (Ps) 7371.97 kg
Calculo de Area de Zapata
A'z = Ps A'z = 20477.70 cm2 hc = 0.40
qm T = 143.00 cm
 T = Az^.5 + ( t - b ) B = 143.00 cm T = 2.40
2 B = 2.10
B = Az^.5 - ( t - b )
2 b = 0.65
Dimensiones a Usar
T = 240.00 cm
B = 210.00 cm t = 0.65
VERIFICACION POR CORTE ( Ø = 0.85 )
CALCULOS DESCRIPCION

Verificacion de la reaccion amplificada (qm qmu = Pu/Az 0.20 kg/cm2 0.1

POR FLEXION T = 2.40
Diametro de Acero Zapata 1/2 "
Peralte de la zapata (dz) 31.73 cm
Lv = ( T - t ) / 2 87.50 cm B=
Vu = qmu * B * ( Lv - dz ) 31.40 2.10 n = b + dz = 96.73
Vc = 0.53 x√f 'cxBxdz 51.18
Vu ≤ Øvc OK
m = t + dz = 96.73
POR PUNSONAMIENTO
Vu = Pu - qmu * m * n 8,404.72 kg
bo = 2 xm + 2 xdz 386.92 cm
bc=t/b bc = 1.00
Vc = 0.27 x(2 + 4/bc )x √f 'c xboxdz
vc = 288,214.56 kg
Ø vc = 244,982.37 kg
Vc = 1.1 x√f 'cxboxdz vc = 195,701.24 kg
Ø vc = 166,346.05 kg
Vu ≤ Øvc OK

CALCULO DEL REFUERZO ( Ø = 0.90 )

DIRECCION LONGITUDINAL
CALCULOS DESCRIPCION
Lv = ( T - t ) / 2 87.50 cm T = 2.40
Mu = qmu x B x Lv²/2 164,621.50 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) B= 210.00 cm

a = As x fy / ( 0.85 x f 'c x B ) d= 31.73 cm B = 2.10
a= 0.15 cm OK
As = 1.38 cm2
a= 0.15 cm
As = 1.38 cm
As mín = 0.0018 x B x d As min = 11.99 cm2 As min > As USAR As min
Diámetro Ø Numero de Separacion Area Total As
Area as cm2
As Longitudinal = 11.99 cm2 Pulg varillas (cm) cm2
1/2 1.27 10 20 12.7 Ok

DIRECCION TRANSVERSAL
CALCULOS DESCRIPCION
Lv = ( B - b ) / 2 72.50 cm T = 2.40
Mu = qmu x T x Lv²/2 129,163.08 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) T= 240.00 cm

a = As x fy / ( 0.85 x f 'c x T ) d= 31.73 cm B = 2.10
a= 0.11 cm OK
As = 1.08 cm2
a= 0.11 cm
As = 1.08 cm
As mín = 0.0018 x T x d As min = 13.71 cm2 As min > As USAR As min
Diámetro Ø Numero de Separacion Area Total As
Area as cm2
As Transversal = 13.71 cm2 Pulg varillas (cm) cm2
1/2 1.27 12 20 15.24 Ok

VERIFICACION DE LA CONEXIÓN COLUMNA - ZAPATA ( Ø = 0.70 )

CALCULOS DESCRIPCION

Resistencia al Aplastamiento Sobre la Columna

Pu = (1.4*PD+1.7PL) Pu = 10,320.76 kg
Pn = Pu/Ø Pn = 14,743.94 kg
Ac = t x b Ac = 4,225.00 cm2
Pnb = 0.85 x f 'c x Ac Pnb= 754,162.50 kg Pn < Pnb CONFORME

Resistencia en el Concreto de la Cimentación

Pu = 10,320.76 kg
Pn = Pu/Ø Pn = 14,743.94 kg
A2=T^2 x b/t A2 = 101,400,000.00 cm2
Ao = √(A2/Ac) x Ac Ao = 154.92 x Ac Usar Ao = 2 x Ac
Ao <= 2 x Aco Ao = 2.00 Ac
Pnb = 0.85 x f 'c x Ao Pnb= 1,508,325.00 kg Pn < Pnb CONFORME

Refuerzo Adicional Minimo

As = (Pu-ØPn)/Øfy As = 0.00 cm2
As min = 0.005 * Ac As min = 21.13 cm2
Asc = area de acero de la columna
Asc = 4Ø 1/2" Asc = 5.16 cm2 usar As min

No existe problemas de aplastamiento en la union columna - zapata y no requiere refuerzo adicional para la transmisión de cargas de un elemento a otro
 TORRE N° 02
CALCULOS DESCRIPCION
Sobre carga piso 150.00 kg/m2
Profundiadad de desplante (Df) 1.50 m.
Diametro de Acero Columna 5/8 "
Calculo del peralte (ld) Ld=0.08xdbxfy/√/f´c 14.49 cm.
Altura de Zapata teorica 15.12 cm
Altura de Zapata Asumida (hc) 0.60 m
ht 0.90 m
Calculo de Presion de suelo (qm) qm = qa - gtxht - gcxhc - s/c 0.36 kg/cm2 ht = 0.90
Tension Vertical = TH*Sen (0) 1850.00 Kg Df = 1.50
Peso de la Columna 8821.8 Kg Lv
Peso sobre la columna (Ps) 10671.80 kg
Calculo de Area de Zapata
A'z = Ps A'z = 29643.89 cm2 hc = 0.60
qm T = 172.00 cm
T = Az^.5 + ( t - b ) B = 172.00 cm T = 4.20
2 B = 3.20
B = Az^.5 - ( t - b )
2 b = 0.65
Dimensiones a Usar
T = 420.00 cm
B = 320.00 cm t = 0.65
VERIFICACION POR CORTE ( Ø = 0.85 )
CALCULOS DESCRIPCION

Verificacion de la reaccion amplificada (qm qmu = Pu/Az 0.11 kg/cm2 0.1

POR FLEXION T = 4.20
Diametro de Acero Zapata 3/4 "
Peralte de la zapata (dz) 58.10 cm
Lv = ( T - t ) / 2 177.50 cm B=
Vu = qmu * B * ( Lv - dz ) 57.99 3.20 n = b + dz = 123.10
Vc = 0.53 x√f 'cxBxdz 142.78
Vu ≤ Øvc OK
m = t + dz = 123.10
POR PUNSONAMIENTO
Vu = Pu - qmu * m * n 13,256.11 kg
bo = 2 xm + 2 xdz 492.38 cm
bc=t/b bc = 1.00
Vc = 0.27 x(2 + 4/bc )x √f 'c xboxdz
vc = 671,527.53 kg
Ø vc = 570,798.40 kg
Vc = 1.1 x√f 'cxboxdz vc = 455,975.48 kg
Ø vc = 387,579.16 kg
Vu ≤ Øvc OK

CALCULO DEL REFUERZO ( Ø = 0.90 )

DIRECCION LONGITUDINAL
CALCULOS DESCRIPCION
Lv = ( T - t ) / 2 177.50 cm T = 2.40
Mu = qmu x B x Lv²/2 560,380.66 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) B= 320.00 cm

a = As x fy / ( 0.85 x f 'c x B ) d= 58.10 cm B = 2.10
a= 0.19 cm OK
As = 2.56 cm2
a= 0.19 cm
As = 2.56 cm
As mín = 0.0018 x B x d As min = 33.46 cm2 As min > As USAR As min
Diámetro Ø Numero de Separacion Area Total As
Area as cm2
As Longitudinal = 33.46 cm2 Pulg varillas Min. (cm) cm2
3/4 2.86 12 25 34.32 Ok

DIRECCION TRANSVERSAL
CALCULOS DESCRIPCION
Lv = ( B - b ) / 2 127.50 cm T = 2.40
Mu = qmu x T x Lv²/2 379,495.04 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) T= 420.00 cm

a = As x fy / ( 0.85 x f 'c x T ) d= 58.10 cm B = 2.10
a= 0.18 cm OK
As = 3.17 cm2
a= 0.18 cm
As = 1.73 cm
As mín = 0.0018 x T x d As min = 43.92 cm2 As min > As USAR As min
Diámetro Ø Numero de Separacion Area Total As
Area as cm2
As Transversal = 43.92 cm2 Pulg varillas Min. (cm) cm2
3/4 2.86 16 25 45.76 Ok

VERIFICACION DE LA CONEXIÓN COLUMNA - ZAPATA ( Ø = 0.70 )

CALCULOS DESCRIPCION

Resistencia al Aplastamiento Sobre la Columna

Pu = (1.4*PD+1.7PL) Pu = 14,940.52 kg
Pn = Pu/Ø Pn = 21,343.60 kg
Ac = t x b Ac = 4,225.00 cm2
Pnb = 0.85 x f 'c x Ac Pnb= 754,162.50 kg Pn < Pnb CONFORME

Resistencia en el Concreto de la Cimentación

Pu = 14,940.52 kg
Pn = Pu/Ø Pn = 21,343.60 kg
 A2=T^2 x b/t A2 = 24,000.00 cm2
Ao = √(A2/Ac) x Ac Ao = 2.38 x Ac Usar Ao = 2 x Ac
Ao <= 2 x Aco Ao = 2.00 Ac
Pnb = 0.85 x f 'c x Ao Pnb= 1,508,325.00 kg Pn < Pnb CONFORME

Refuerzo Adicional Minimo

As = (Pu-ØPn)/Øfy As = 0.00 cm2
As min = 0.005 * Ac As min = 21.13 cm2
Asc = area de acero de la columna
Asc = 4Ø 1/2" Asc = 5.16 cm2 usar As min

No existe problemas de aplastamiento en la union columna - zapata y no requiere refuerzo adicional para la transmisión de cargas de un elemento a otro

D.- DISEÑO DE LA TORRE DE SUSPENSION

D1.- DISEÑO DE LA TORRE DE SUSPENSION N° 01 - LADO IZQUIERDO

CALCULO DE LAS FUERZAS SISMICAS POR REGLAMENTO

Factor de importancia U 1.50

Factor de suelo S 1.10 45° o o2 20°
Coeficiente sismico C 2.50
Factor de ductilidad Rd 8.00
Factor de Zona Z 0.45
Angulo de salida del cable
Torre-camara o 45.0 °
Angulo de salida del cable (valor de comparacion =arctan(2*Fc/LP)
Torre-Puente o2 20.0 ° 19.97 °
DIMENSIONAMIENTO DEL TORREON

0.65 Fs3 =0.37

0.65
, Ht/3
Fs2 =0.24
Ht = 3.10
Ht/3 Ht= 3.1

Fs1 =0.12

Ht/3

2.40 0.40 Fs =0.73

2.10

Nivel hi wixhi Fs ( i )
3 3.1 6.49636 0.37 Ton
2 2.1 4.33 0.24 Ton
1 1.0 2.17 0.12 Ton
12.99272
Fs = (S.U.C.Z / Rd )*Peso de toda la estructura Fs (fuerza sismica total en la base)
Fs = 0.73 Ton

ANALISIS DE ESTABILIDAD

[Link]*SEN(o2)= 1.5 Ton-m

[Link]*COS(o2)= 4.2 Ton-m
[Link]*SEN(o)= 3.2 Ton-m
[Link]*COS(o)= 3.2 Ton-m [Link] *COS(o) [Link] *COS(o2)

Wp (peso propio de la torre-zapata)

Wp=P.u concreto*volumen total [Link]*SEN(o) [Link] *SEN(o2)
Wp= 3.1 ton
Wz= 4.8 ton

b/2= d + e
Wp
e=b/2-d < b/3
d=( suma de momentos)/(suma de fuerzas verticales)

d = (Wp*2b/3+Wz*b/2+[Link]*SEN(o2)*2b/3+[Link]*SEN(o)*2b/3-
[ [Link]*COS(o2)-[Link]*COS(o) ]*(H+hz)-Fs3*(H+hz)-Fs2*2*(H+hz)/3-Fs1*(H+hz)/3) /
(Wp+Wz+[Link]*SEN(o)+[Link]*SEN(o2))

q2 q1
d = 1.0 m

e (excentricidad de la resultante de fuerzas)

e = 0.203 < b/3 = 0.8 OK !

b =2.4
q ( presion con que actua la estructura sobre el terreno) e d
q =(suma Fzas. verticales/ Area)*(1+ 6* e/ b)
q1=[(Wp+Wz+[Link]*SEN(o2)+[Link]*SEN(o) ))/ (b*prof)]*(1+6* e/ b) b/2
q1= 0.40 < 0.4 kg/cm2 OK!
q2=[(Wp+Wz+[Link]*SEN(o2)+[Link]*SEN(o) ))/ (b*prof)]*(1-6* e/ b)
q2= 0.12 < 0.4 kg/cm2 OK!
ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

 F.S.D=(Fzas. estabilizadoras/ [Link])
F.S.D= [ (Wp+Wz +[Link]*SEN(o2)+[Link]*SEN(o))*U ]
[[Link]*COS(o2)- [Link]*COS(o) +Fs3+Fs2+Fs1 ]
F.S.D= 3.6 > 1.5 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= Wp*2b/3+Wz*b/2+ [Link]*SEN(o2)*2b/3+[Link]*SEN(o)*2b/3
([Link]*COS(o2)*(Ht+hz)-[Link]*COS(o)*(Ht+hz)+Fs3*(Ht+hz)+Fs2*(2*Ht/3+hz)+Fs1*(Ht/3+hz))
F.S.V= 3.2 > 1.75 OK!
DISEÑO ESTRUCTURAL DE LA TORRE DE SUSPENSION

[Link] *COS(o) [Link] *COS(o2)

[Link] *SEN(o) [Link] *SEN(o2)

3.1
Wp
A A

0.65
0.65

DISEÑO POR METODO A LA ROTURA

(por columna y en voladizo)

[Link]/columna=1.5*[Link]/columna [Link] = 4.48 Ton-m [Link] = 6.72 Ton-m

Mu=( [Link]*COS(o2)-[Link]*COS(o))*Ht+Fs3*Ht+Fs2*Ht*2/3+Fs1*Ht/3
Mu = 4.19 Ton-m

DISEÑO DE LA COLUMNA A FLEXION

f 'c= 210 kg/cm2

Fy= 4200 kg/cm2
b= 65 cm
Ø Asum.= 5/8 " d = 61.21
rec. Colm. 3.00 cm
d= 61.21 cm
MU= 4.19 Ton-m
CORTE A-A
w= 0.01 &= 0.000 < 75&b = 0.016 ( FALLA DUCTIL )
As(cm2)= 1.82 cm2
As min= 13.3 cm2
As principal(+) = 13.26 cm2

Diámetro Ø Cantidad de
Area as cm2 Area Total As cm2
Pulg varillas

5/8 1.98 4 7.92 B Cal B asum

5/8 1.98 4 7.92 30.13 65 Ok
TOTAL 15.84 Ok

DISEÑO DE LA COLUMNA A COMPRESION

Pn(max) [carga axial maxima resistente]

Pn(max)=0.80*(0.85*f¨c*(b*h-Ast)+Ast*fy) Pn(max)= 646 Ton

[Link]/columna=1.7*[Link]/columna
Pu [carga axial ultima actuante]
Pu=Wp + [Link]*SEN(o2)+[Link]*SEN(o) Pu= 15.1 Ton
Pu= 15.1 Ton < Pn(max)= 646.0 Ton OK !
DISEÑO DE LA COLUMNA POR CORTE

[Link]/columna=1.5*[Link]/columna
VU (cortante ultimo)
Vu= [Link]*COS(o2)-[Link]*COS(o)+Fs3+Fs2+Fs1

Vu= 2.3 Ton

Vcon= fi*(0,5*(f´c)^0,5+175*&*Vu*d/Mu
V que absorve el concreto => Vcon= 26 Ton
V que absorve acero = Vace= Vu - Vcon= Vace= -23.7 Ton NO REQUIERE REFUERZO POR CORTE
ADOPTE EL MINIMO
Diametro de Acero para estribo Ø 3/8
S= Av*fy*b/Vace
S= 25 cm

SE ADOPTARA S= 25 cm VAR. 3/8"

 D2.- DISEÑO DE LA TORRE DE SUSPENSION N° 02- LADO DERECHO

CALCULO DE LAS FUERZAS SISMICAS POR REGLAMENTO

Factor de importancia U 1.50

Factor de suelo S 1.10 45° o o2 12°
Coeficiente sismico C 2.50
Factor de ductilidad Rd 8.00
Factor de Zona Z 0.45
Angulo de salida del cable
Torre-camara o 45.00 °
Angulo de salida del cable (valor de comparacion =arctan(2*Fc/LP)
Torre-Puente o2 12.0 ° 11.44 °
DIMENSIONAMIENTO DEL TORREON

0.65 Fs3 =1.03

0.65
, Ht/3
Fs2 =0.68
Ht = 8.70
Ht/3 Ht= 8.7

Fs1 =0.34

Ht/3

4.20 0.60 Fs =2.05

3.20

Nivel hi wixhi Fs ( i )
3 8.7 51.17 1.03 Ton
2 5.8 34.11 0.68 Ton
1 2.9 17.06 0.34 Ton
102.33288
Fs = (S.U.C.Z / Rd )*Peso de toda la estructura Fs (fuerza sismica total en la base)
Fs = 2.05 Ton

ANALISIS DE ESTABILIDAD

[Link]*SEN(o2)= 0.7 Ton-m

[Link]*COS(o2)= 3.1 Ton-m
[Link]*SEN(o)= 2.3 Ton-m
[Link]*COS(o)= 2.3 Ton-m [Link] *COS(o) [Link] *COS(o2)

Wp (peso propio de la torre-zapata)

Wp=P.u concreto*volumen total [Link]*SEN(o) [Link] *SEN(o2)
Wp= 8.8 ton
Wz= 19.4 ton

b/2= d + e
e=b/2-d < b/3 Wp
d=( suma de momentos)/(suma de fuerzas verticales)

d = (Wp*2b/3+Wz*b/2+[Link]*SEN(o2)*2b/3+[Link]*SEN(o)*2b/3-
[ [Link]*COS(o2)-[Link]*COS(o) ]*(H+hz)-Fs3*(H+hz)-Fs2*2*(H+hz)/3-Fs1*(H+hz)/3) /
(Wp+Wz+[Link]*SEN(o)+[Link]*SEN(o2))

q2 q1
d = 1.6 m

e (excentricidad de la resultante de fuerzas)

e = 0.480 < b/3 = 1.4 OK !

b =4.2
q ( presion con que actua la estructura sobre el terreno) e d
q =(suma Fzas. verticales/ Area)*(1+ 6* e/ b)
q1=[(Wp+Wz+[Link]*SEN(o2)+[Link]*SEN(o) ))/ (b*prof)]*(1+6* e/ b) b/2
q1= 0.40 < 0.4 kg/cm2 OK!
q2=[(Wp+Wz+[Link]*SEN(o2)+[Link]*SEN(o) ))/ (b*prof)]*(1-6* e/ b)
q2= 0.07 < 0.4 kg/cm2 OK!
ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ [Link])
F.S.D= [ (Wp+Wz +[Link]*SEN(o2)+[Link]*SEN(o))*U ]
[[Link]*COS(o2)- [Link]*COS(o) +Fs3+Fs2+Fs1 ]
F.S.D= 5.3 > 1.5 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= Wp*2b/3+Wz*b/2+ [Link]*SEN(o2)*2b/3+[Link]*SEN(o)*2b/3
([Link]*COS(o2)*(Ht+hz)-[Link]*COS(o)*(Ht+hz)+Fs3*(Ht+hz)+Fs2*(2*Ht/3+hz)+Fs1*(Ht/3+hz))
F.S.V= 3.2 > 1.75 OK!
 DISEÑO ESTRUCTURAL DE LA TORRE DE SUSPENSION

[Link] *COS(o) [Link] *COS(o2)

[Link] *SEN(o) [Link] *SEN(o2)

#REF!
Wp
A A

0.65
0.65

DISEÑO POR METODO A LA ROTURA

(por columna y en voladizo)

[Link]/columna=1.5*[Link]/columna [Link] = 3.18 Ton-m [Link] = 4.77 Ton-m

Mu=( [Link]*COS(o2)-[Link]*COS(o))*Ht+Fs3*Ht+Fs2*Ht*2/3+Fs1*Ht/3
Mu = 19.52 Ton-m

DISEÑO DE LA COLUMNA A FLEXION

f 'c= 210 kg/cm2

Fy= 4200 kg/cm2
b= 65 cm
Ø Asum.= 5/8 " d = 61.21
rec. Colm. 3.00 cm
d= 61.21 cm
MU= 19.52 Ton-m
CORTE A-A
w= 0.04 &= 0.002 < 75&b = 0.016 ( FALLA DUCTIL )
As(cm2)= 8.66 cm2
As min= 13.3 cm2
As principal(+) = 13.26 cm2

Diámetro Ø Cantidad de
Area as cm2 Area Total As cm2
Pulg varillas

5/8 1.98 4 7.92 B Cal B asum

5/8 1.98 4 7.92 30.13 65 Ok
TOTAL 15.84 Ok

DISEÑO DE LA COLUMNA A COMPRESION

Pn(max) [carga axial maxima resistente]

Pn(max)=0.80*(0.85*f¨c*(b*h-Ast)+Ast*fy) Pn(max)= 646 Ton

[Link]/columna=1.7*[Link]/columna
Pu [carga axial ultima actuante]
Pu=Wp + [Link]*SEN(o2)+[Link]*SEN(o) Pu= 16.2 Ton
Pu= 16.2 Ton < Pn(max)= 646.0 Ton OK !
DISEÑO DE LA COLUMNA POR CORTE

[Link]/columna=1.5*[Link]/columna
VU (cortante ultimo)
Vu= [Link]*COS(o2)-[Link]*COS(o)+Fs3+Fs2+Fs1

Vu= 3.3 Ton

Vcon= fi*(0,5*(f´c)^0,5+175*&*Vu*d/Mu
V que absorve el concreto => Vcon= 26 Ton
V que absorve acero = Vace= Vu - Vcon= Vace= -22.7 Ton NO REQUIERE REFUERZO POR CORTE
ADOPTE EL MINIMO
Diametro de Acero para estribo Ø 3/8
S= Av*fy*b/Vace
S= 25 cm

SE ADOPTARA S= 25 cm VAR. 3/8"

 RESULTADOS DE DISEÑO
DIMENSIONES DE PASE AÉREO

3.1 m
Fc 1 = 7m

0.9 m

Fc 2 = 1m

2.6 m 8.7 m

40.0 m 10.0 m

LP = 50 m

DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

Diseño de Péndolas
Peso Total de la Péndola 36.0 Kg
Cable Adoptado 1/4 '' Tipo Boa ( 6x19 ) para pendolas
Separación de Péndolas 1.00 m
Cantidad de Péndolas 49 Und.
Longitud Total de Péndolas 78.71 m

Diseño de Cables Principales

Tensión Máxima en Cable 22.40 Tn
Cable Adoptado 3/4 '' Cable tipo Boa ( 6x19 )
Tensión Máxima Admisible de Cable 26.80 Tn

DISEÑO DE CÁMARA DE ANCLAJE - PARA AMBOS EXTREMOS

Dimensiones de Cámara

1.70m
1.60m

1.80m

Concreto Hidráulico f'c= 175.0 kg/cm2

Angulo de salida del cable principal 45.0 °
Distancia de Anclaje a la Columna N°0 3.10
Distancia de Anclaje a la Columna N°0 7.8 m
Angulo de salida del cable N°01 20.00 °
Angulo de salida del cable N°02 12.00 °
DISEÑO DE TORRE Y CIMENTACIÓN

TORRE N° 01
Propiedades de los Materiales
Concreto Hidráulico f'c= 210.0 kg/cm2
Acero Grado 60 - f´y= 4200.0 kg/cm2
0.65 m
Dimensiones de Torre 0.65 m
Largo 0.65 m
Ancho 0.65 m
Altura Total de Torre 3.10 m Ht = 3.10 m

Dimensiones de Cimentación
Largo 2.40 m
Ancho 2.10 m
Altura 0.40 m
Profundidad de Desplante 1.00 m
 2.40 m 0.40 m
.
2.10 m
Detalle de Armado de Acero

4 Var. ∅ 5/8 '' 4 Var. ∅ 5/8 ''

4 Var. ∅ 5/8 '' VAR. 3/8" : 1 a 5cm, 5 a 15cm, el resto @ 30cm /e

4 Var. ∅ 5/8 ''

2.5 m

3.1 m

Nivel de Terreno

VAR 3/8" @ 20cm

4 Var. ∅ 5/8 ''
4 Var. ∅ 5/8 '' 0.6 m

0.4 m Acero longitudinal en z ∅ 1/2 '' @ 20

Acero transversal en za ∅ 1/2 '' @ 20

0.875 m 0.65 m 0.875 m

TORRE N° 02
Propiedades de los Materiales
Concreto Hidráulico f'c= 210.0 kg/cm2
Acero Grado 60 - f´y= 4200.0 kg/cm2
0.65 m
Dimensiones de Torre 0.65 m
Largo 0.65 m
Ancho 0.65 m
Altura Total de Torre 0.00 m Ht = 8.70 m

Dimensiones de Cimentación
Largo 4.20 m
Ancho 3.20 m
Altura 0.60 m
Profundidad de Desplante 1.50 m

4.20 m 0.60 m
.
3.20 m
Detalle de Armado de Acero

4 Var. ∅ 5/8 '' 4 Var. ∅ 5/8 ''

4 Var. ∅ 5/8 '' VAR. 3/8" : 1 a 5cm, 5 a 15cm, el resto @ 30cm /e

4 Var. ∅ 5/8 ''

7.8 m

8.70 m

Nivel de Terreno

VAR 3/8" @ 20cm

4 Var. ∅ 5/8 ''
4 Var. ∅ 5/8 '' 0.90

0.60 Acero longitudinal en z ∅ 3/4 '' @ 25

Acero transversal en za ∅ 3/4 '' @ 25

1.775 m 0.65 m 1.775 m

 CÁLCULO ESTRUCTURAL - PASE

"MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE AGUA POTABLE Y SA

PROYECTO:
CENTRO POBLADO LA LAJA DEL DISTRITO DE LA FLORIDA - PROVINCI

ENTIDAD: MUNICIPALIDAD DISTRITAL DE SAN MIGUE

Pase Aéreo
RESUMEN DE PROPIEDADES

Longitud de Pase LP m 50.00

Flecha 1 FC1 m Fc 1 = 7m
Flecha 2 FC2 m Fc 2 = 1m
Altura entre Tubo y Terreno ht 2.60
Cables
Péndola - Cable Tipo Boa ( 6x19 ) Pn pulg. 1/4 ''
Separación de Péndolas Sp m 1.00
Cable Principal - Tipo Boa ( 6x19 ) Cp pulg. 3/4 ''
Cámara de Anclaje
Largo de Anclaje La m 1.80
Ancho de Anclaje Aa m 1.70
Altura de Anclaje Ha m 1.60
Angulo de salida del cable principal αcp ° 45
Distancia de Anclaje a la Columna N°01 m 3.10
Distancia de Anclaje a la Columna N°02 m 8.60
Angulo de salida del cable N°01 ° 22.00
Angulo de salida del cable N°02 ° 12.00
Diseño de Torre N°01
Columna
Largo de Columna Lc m 0.65
Ancho de Columna Ac m 0.65
Altura Total de Columna Hc m 3.10
Refuerzo de acero vertical ØCv pulg. 8Ø5/8"
1 a 5cm, 5 a
Refuerzo de acero - Estribos ØCe pulg. Ø 3/8"
15cm, el resto
Separación de estribos Se cm @ 30cm /e
Zapata
Longitud de desplante de zapata Df m 1.00
Largo de Zapata Lz m 2.40
Ancho de Zapata Az m 2.10
Altura de Zapata Hz m 0.40
Refuerzo de acero longitudinal ØZv pulg. Ø1/2"@20cm
Refuerzo de acero transversal ØZh pulg. Ø1/2"@20cm
Diseño de Torre N°02
Columna
Largo de Columna Lc m 8.70
Ancho de Columna Ac m 0.65
Altura Total de Columna Hc m 0.65
Refuerzo de acero vertical ØCv pulg. 8Ø5/8"
 1 a 5cm, 5 a
Refuerzo de acero - Estribos ØCe pulg. Ø 3/8"
15cm, el resto
Separación de estribos Se cm @ 30cm /e
Zapata
Longitud de desplante de zapata Df m 1.50
Largo de Zapata Lz m 4.20
Ancho de Zapata Az m 3.20
Altura de Zapata Hz m 0.60
Refuerzo de acero longitudinal ØZv pulg. Ø3/4"@25cm
Refuerzo de acero transversal ØZh pulg. Ø3/4"@25cm
TURAL - PASE AEREO

CIO DE AGUA POTABLE Y SANEAMIENTO BÁSICO CON ARRASTRE HIDRÁULICO EN EL

O DE LA FLORIDA - PROVINCIA DE SAN MIGUEL - DEPARTAMENTO DE CAJAMARCA"

ITAL DE SAN MIGUEL FECHA: ABRIL 2021
