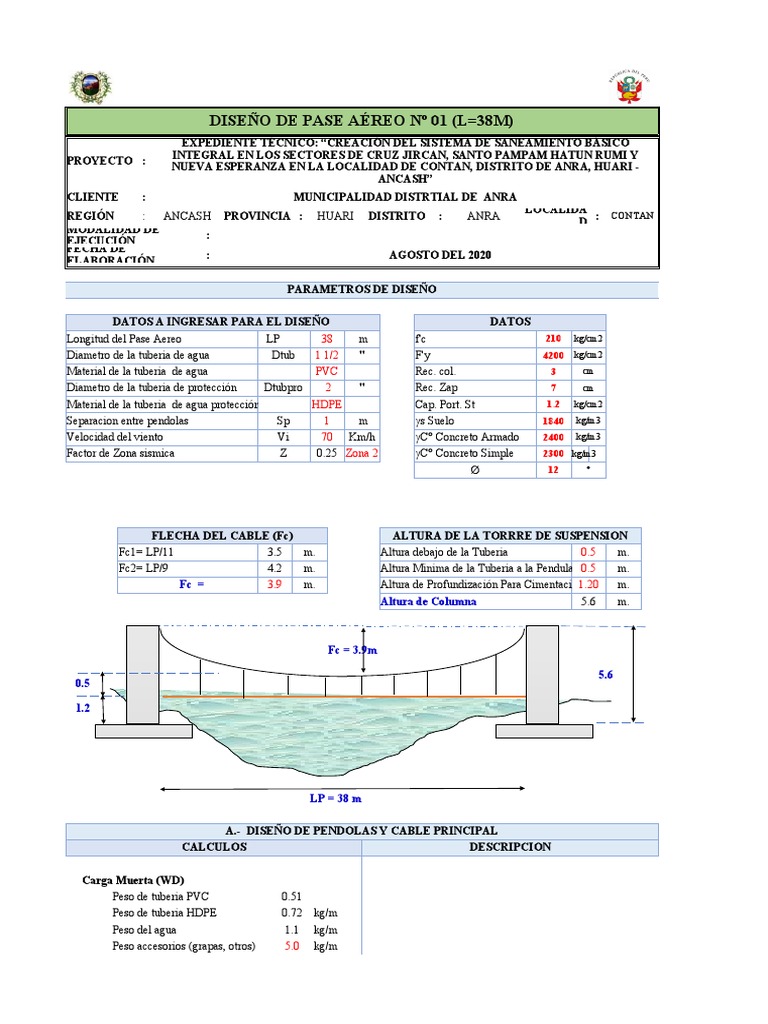

DISEÑO DE PASE AÉREO Nº 01 (L=38M)

EXPEDIENTE TÉCNICO: “CREACIÓN DEL SISTEMA DE SANEAMIENTO BÁSICO

INTEGRAL EN LOS SECTORES DE CRUZ JIRCAN, SANTO PAMPAM HATUN RUMI Y
PROYECTO :
NUEVA ESPERANZA EN LA LOCALIDAD DE CONTAN, DISTRITO DE ANRA, HUARI -
ANCASH”
CLIENTE : MUNICIPALIDAD DISTRTIAL DE ANRA
LOCALIDA
REGIÓN : ANCASH PROVINCIA : HUARI DISTRITO : ANRA : CONTAN
D
MODALIDAD DE
:
EJECUCIÓN
FECHA DE
: AGOSTO DEL 2020
ELABORACIÓN

PARAMETROS DE DISEÑO

DATOS A INGRESAR PARA EL DISEÑO DATOS

Longitud del Pase Aereo LP 38 m f'c 210 kg/cm2
Diametro de la tuberia de agua Dtub 1 1/2 " F'y 4200 kg/cm2
Material de la tuberia de agua PVC Rec. col. 3 cm
Diametro de la tuberia de protección Dtubpro 2 " Rec. Zap 7 cm
Material de la tuberia de agua protección HDPE Cap. Port. St 1.2 kg/cm2
Separacion entre pendolas Sp 1 m γs Suelo 1840 kg/m3
Velocidad del viento Vi 70 Km/h γC° Concreto Armado 2400 kg/m3
Factor de Zona sismica Z 0.25 Zona 2 γC° Concreto Simple 2300 kg/m3
Ø 12 °

FLECHA DEL CABLE (Fc) ALTURA DE LA TORRRE DE SUSPENSION

Fc1= LP/11 3.5 m. Altura debajo de la Tuberia 0.5 m.
Fc2= LP/9 4.2 m. Altura Minima de la Tuberia a la Pendula 0.5 m.
Fc = 3.9 m. Altura de Profundización Para Cimentaci 1.20 m.
Altura de Columna 5.6 m.

Fc = 3.9m

5.6
0.5

1.2

LP = 38 m

A.- DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

CALCULOS DESCRIPCION

Carga Muerta (WD)

Peso de tuberia PVC 0.51
Peso de tuberia HDPE 0.72 kg/m
Peso del agua 1.1 kg/m
Peso accesorios (grapas, otros) 5.0 kg/m
 WD = 7.4 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
Velocidad del viento a 20 m de altura 76.5 kg/m
Presion del viento 35.14 kg/m
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 29.00 kg/m Carga Ultima (Wu)= 0.75*(1.4wd+1.7wl+1.7wv)
Factores de Seguridad
Factor de seguridad para el diseño de Péndolas 5
factor de seguridad para el diseño del cable principal 5

A.1.- DISEÑO DE PENDOLAS

CALCULOS DESCRIPCION
Peso total de la pendola 29.0 Kg
Factor de seguridad a la tension (3 - 5) 5.0
Tension de la pendola 0.15 Ton
Se adopta Cable de 1/4 '' Tipo Boa ( 6x19 ) para pendolas OK!
Tension a la rotura 2.74 Ton
Cantidad de pendolas 37 Und.
Determinacion de Longitud de Pendolas

Ecuacion de la parabola y = 4f . x²/l²

Distancia al Longitud de
N° Pendolas Pendola N° Centro de la la pendola
Pendola "S" (Yi)m
Centro 0.00 0.500
1 1.00 0.511
2 2.00 0.543
3 3.00 0.597
4 4.00 0.673
5 5.00 0.770 P a s e a é r e o d e s d e e l c e n tr o
5
6 6.00 0.889
4.5
7 7.00 1.029 4
8 8.00 1.191 3.5
9 9.00 1.375 3
19 2.5
10 10.00 1.580
2
11 11.00 1.807 1.5
12 12.00 2.056 1
13 13.00 2.326 0.5
0
14 14.00 2.617 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
15 15.00 2.931
16 16.00 3.266
17 17.00 3.622
18 18.00 4.000
19
31.78
Longitud Total de Péndolas 63.57
 A.2.- DISEÑO DE CABLES PRINCIPALES
CALCULOS DESCRIPCION

Asumimos diametro 1/2 ''

Carga Muerta (WD)
Carga Muerta de la pendola (WDp) 7.4
Peso de cable pendola 0.2 kg/m
Peso de cable Principal 0.7 kg/m
WD = 8.3 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 30.00 kg/m
Tensiones
Tension Horizontal (TH) 1388.46 Kg
Tension Maxima Servico (T max.ser) 1500.9 Kg
Tension Vertical (TV) 2044.6 Kg

Diseño de Cable
Factor de seguridad a la tension (2 -5) 5.0
Tmax.rotr = Tmax.ser x Fs 7.5 Tn < 10.68 OK!
Se adopta Cable de 1/2 '' Cable tipo Boa ( 6x19 )

B.- DISEÑO DE LA CAMARA DE ANCLAJE

CALCULOS DESCRIPCION

Capacidad portante admisible del terreno 1.2 kg/cm2 (verificar in situ)

Peso unitario del terreno Pu= 1840.0 kg/m3
1.30
Calidad del concreto (camara de anclaje) f´c= 175.0 kg/cm2 0.80
Angulo de friccion interna " Ø "= 12.0 °
Angulo de salida del cable principal " 0 "= 45.0 °

Et (Empuje del estrato de tierra) 1.60

Et= P.u*H^2*prof**(Tan(45-Ø/2))^2 / 2
Et = 0.8
X1 = 0.3
Tmax.ser*SEN(o) = 1.06 Ton-m
Tmax.ser*COS(o) = 1.06 Ton-m Tmax.ser*SEN(o) Tmax.ser

Wp (peso propio de la camara de anclaje)

Wp = P.u concreto*H*b*prof
Wp = 3.8 ton
b/2= d + e 0.3 = Y1
e=b/2-d < b/3 q2 W Tmax.ser*COS(o)
d=( suma de momentos)/(suma de fuerzas verticales)
d=Wp*b/2-Tmax,serSEN(o)*X1-Tmax,serCOS(o)*Y1
Wp-Tmax.ser*SEN(o) q1
b =1.6
 d= 0.877 cm
d= 0.9 m e d
b/2

e (excentricidad de la resultante de fuerzas)

e= -0.077 < b/3 = 0.5 OK !
q ( presion con que actua la estructura sobre el terreno)
q =(suma Fzas. verticales/ Area)*(1 ± 6* e/ b)

q1=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1+6* e/ b)
q1= 0.1539 < 1.2 kg/cm2 OK!
q2=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1-6* e/ b)
q2= 0.2783 < 1.2 kg/cm2 OK!

ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D=[ (Wp -Tmax.ser*SEN(o))*U ] / [ Tmax.ser*COS(o) ] F.S.D = 2.0 > 1.75 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= (Wp *b/2 )/ ( Tmax.ser*SEN(o)*X1+Tmax.ser*COS(o)*Y1) F.S.V = 4.8 > 2 OK!

C.- CIMENTACIÓN
DIMENSIONAMIENTO
CALCULOS DESCRIPCION

Sobre carga piso 150.00 kg/m2

Profundiadad de desplante (Df) 1.20 m.
Diametro de Acero Columna 5/8 "
Calculo L
d d=0.08xdbxfy/√/f´c 14.49 cm.
Altura de Zapata teorica 22.12 cm
Altura de Zapata Asumida (hc) 0.50 m
ht 0.70 m
Calculo de Presion de suelo (qm) 1.16 kg/cm2 ht = 0.70
Tension Vertical = TH*Sen (0) 1388.461538 Kg Df = 1.20
Peso de la Columna 3360 Kg Lv
Peso sobre la columna (Ps) 4748.46 kg
Calculo de Area de Zapata
A'z = Ps A'z = 4093.50 cm2 hc = 0.50
qm T = 64.00 cm
T = Az^.5 + ( t - b ) B = 64.00 cm T= 1.90

2
B = Az^.5 - ( t - b )
2 B= 1.60
Dimensiones a Usar b = 0.50
T = 190.00 cm
B = 160.00 cm t = 0.50
VERIFICACION POR CORTE ( Ø = 0.85 )
CALCULOS DESCRIPCION

Verificacion de la reaccion amplificada (qmu 0.22 kg/cm2 0.1 T= 1.90

 POR FLEXION qmu = Pu/Az
Diametro de Acero Zapata 1/2 " n = b + dz
Peralte de la zapata (dz) 41.73 cm B = 1.60 n = 91.73
Lv = ( T - t ) / 2 70.00 cm
Vu = qmu * B * ( Lv - dz ) 19.42
Vc = 0.53 x√f 'cxBxdz 51.28 m = t + dz = 91.73

Vu ≤ Øvc OK
POR PUNSONAMIENTO
Vu = Pu - qmu * m * n 4,807.79 kg
bo = 2 xm + 2 xdz 366.92 cm
bc=t/b bc = 1.00
Vc = 0.27 x(2 + 4/bc )x √f 'c xboxdz
vc = 359,454.92 kg
Ø vc = 305,536.68 kg
Vc = 1.1 x√f 'cxboxdz vc = 244,074.33 kg
Ø vc = 207,463.18 kg
Vu ≤ Øvc OK

CALCULO DEL REFUERZO ( Ø = 0.90 )

DIRECCION LONGITUDINAL
CALCULOS DESCRIPCION
Lv = ( T - t ) / 2 70.00 cm T = 1.90
Mu = qmu x B x Lv²/2 85,722.23 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) B= 160.00 cm

a = As x fy / ( 0.85 x f 'c x B ) d= 41.73 cm B = 1.60
a= 0.08 cm OK
As = 0.54 cm2
a= 0.08 cm
As = 0.54 cm
As mín = 0.0018 x B x d As min = 12.02 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Longitudinal = 12.02 cm2 Pulg varillas (cm) As cm2

5/8 1.98 8 20 15.84

OK
DIRECCION TRANSVERSAL
CALCULOS DESCRIPCION
Lv = ( B - b ) / 2 55.00 cm T= 1.90
Mu = qmu x T x Lv²/2 62,842.92 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) T= 190.00 cm

a = As x fy / ( 0.85 x f 'c x T ) d= 41.73 cm B= 1.60
a= 0.05 cm OK
As = 0.40 cm2
a= 0.05 cm
As = 0.40 cm
As mín = 0.0018 x T x d As min = 14.27 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Transversal = 14.27 cm2 Pulg varillas (cm) As cm2

5/8 1.98 8 20 15.84

OK
VERIFICACION DE LA CONEXIÓN COLUMNA - ZAPATA ( Ø = 0.70 )
CALCULOS DESCRIPCION
 Resistencia al Aplastamiento Sobre la Columna
Pu = (1.4*PD+1.7PL) Pu = 6,647.85 kg
Pn = Pu/Ø Pn = 9,496.92 kg
Ac = t x b Ac = 2,500.00 cm2
Pnb = 0.85 x f 'c x Ac Pnb= 446,250.00 kg Pn < Pnb CONFORME

Resistencia en el Concreto de la Cimentación

Pu = 6,647.85 kg
Pn = Pu/Ø Pn = 9,496.92 kg
A2=T^2 x b/t A2 = 47,500,000.00 cm2
Ao = √(A2/Ac) x Ac Ao = 137.84 x Ac Usar Ao = 2 x Ac
Ao <= 2 x Aco Ao = 2.00 Ac
Pnb = 0.85 x f 'c x Ao Pnb= 892,500.00 kg Pn < Pnb CONFORME
Refuerzo Adicional Minimo
As = (Pu-ØPn)/Øfy As = 0.00 cm2
As min = 0.005 * Ac As min = 12.50 cm2
Asc = area de acero de la columna
Asc = 4Ø 1/2" Asc = 5.16 cm2 usar As min

No existe problemas de aplastamiento en la union columna - zapata y no requiere refuerzo adicional para la
transmisión de cargas de un elemento a otro

D.- DISEÑO DE LA TORRE DE SUSPENSION

CALCULO DE LAS FUERZAS SISMICAS POR REGLAMENTO DESCRIPCION

Factor de importancia U 1.50

Factor de suelo S 1.20 45° o o2 11.44°
Coeficiente sismico C 2.50
Factor de ductilidad Rd 8.00
Factor de Zona Z 0.25
Angulo de salida del cable
Torre-camara o 45.0 °
Angulo de salida del cable (valor de comparacion =arctan(2*Fc/LP)
Torre-Puente o2 11.4 ° 11.74 °
DIMENSIONAMIENTO DEL TORREON

0.50 Fs3 =0.24

0.50 Ht/3
,
Fs2 =0.16
Ht = 5.60 Ht/3
Ht= 5.6

Fs1 =0.08
Ht/3

Fs =0.47
1.90 0.50

1.60
 Nivel hi wixhi Fs ( i )
3 5.6 12.54 0.24 Ton
2 3.7 8.36 0.16 Ton
1 1.9 4.18 0.08 Ton
25.09
Fs = (S.U.C.Z / Rd )*Peso de toda la estructura Fs (fuerza sismica total en la base)
Fs = 0.47 Ton

ANALISIS DE ESTABILIDAD

Tmax.ser*SEN(o2)= 0.3 Ton-m

Tmax.ser*COS(o2)= 1.5 Ton-m
Tmax.ser*SEN(o)= 1.1 Ton-m
Tmax.ser*COS(o)= 1.1 Ton-m Tmax.ser *COS(o) Tmax.ser *COS(o2)

Wp (peso propio de la torre-zapata)

Wp=P.u concreto*volumen total Tmax.ser*SEN(o) Tmax.ser *SEN(o2)
Wp 3.4 ton
Wz 3.6 ton

b/2= d + e Wp
e=b/2-d < b/3
d=( suma de momentos)/(suma de fuerzas verticales)

d=
(Wp*2b/3+Wz*b/2+Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3-
[ Tmax.ser*COS(o2)-Tmax.ser*COS(o) ]*(H+hz)-Fs3*(H+hz)-
Fs2*2*(H+hz)/3-Fs1*(H+hz)/3) / (Wp+Wz+Tmax.ser*SEN(o)
+Tmax.ser*SEN(o2))
d = 0.6 m q2
q1
e (excentricidad de la resultante de fuerzas)
e = 0.399 < b/3 = 0.6 OK ! b =1.9

q ( presion con que actua la estructura sobre el terreno) e d

q =(suma Fzas. verticales/ Area)*(1+ 6* e/ b) b/2
q1=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1+6* e/ b)
q1= 0.60 < 1.2 kg/cm2 OK!
q2=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1-6* e/ b)
q2= -0.07 < 1.2 kg/cm2 OK!
ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D= [ (Wp+Wz +Tmax.ser*SEN(o2)+Tmax.ser*SEN(o))*U ]
[Tmax.ser*COS(o2)- Tmax.ser*COS(o) +Fs3+Fs2+Fs1 ]
F.S.D= 4.7 > 1.5 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= Wp*2b/3+Wz*b/2+ Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3
 (Tmax.ser*COS(o2)*(Ht+hz)-Tmax.ser*COS(o)*(Ht+hz)+Fs3*(Ht+hz)+Fs2*(2*Ht/3+hz)+Fs1*(Ht/3+hz))
F.S.V= 2.0 > 1.75 OK!
DISEÑO ESTRUCTURAL DE LA TORRE DE SUSPENSION
Tmax.rot *COS(o) Tmax.rot *COS(o2)

Tmax.rot *SEN(o) Tmax.rot *SEN(o2)

5.6
Wp

A A
0.5
0.5

DISEÑO POR METODO A LA ROTURA

(por columna y en voladizo)

Tmax.rot/columna=1.5*Tmax.ser/columna Tmax.ser = 1.50 Ton-m Tmax.rot = 2.25 Ton-m

Mu=( Tmax.rot*COS(o2)-Tmax.rot*COS(o))*Ht+Fs3*Ht+Fs2*Ht*2/3+Fs1*Ht/3
Mu = 3.81 Ton-m

DISEÑO DE LA COLUMNA A FLEXION

f 'c= 210 kg/cm2

Fy= 4200 kg/cm2 d = 46.21
b= 50 cm
Ø Asum.= 5/8 "
rec. Colm.= 3.00 cm
d= 46.21 cm
MU= 3.81 Ton-m CORTE A-A

w= 0.02 &= 0.001 < 75&b = 0.016 ( FALLA DUCTIL )

As(cm2)= 2.21 cm2
As min= 7.7 cm2
As principal(+) = 7.70 cm2

Diámetro Area as Cantidad Area Total

Ø Pulg cm2 de varillas As cm2
5/8 1.98 2 3.96 B CALCULADO
5/8 1.98 2 3.96 14.80 50 Ok
TOTAL 7.92 Ok

DISEÑO DE LA COLUMNA A COMPRESION

Pn(max) [carga axial maxima resistente]

Pn(max)=0.80*(0.85*f¨c*(b*h-Ast)+Ast*fy) Pn(max)= 382 Ton

Tmax.rot/columna=1.7*Tmax.ser/columna
Pu [carga axial ultima actuante]
Pu=Wp + Tmax.rot*SEN(o2)+Tmax.rot*SEN(o) Pu= 6.8 Ton
Pu= 6.8 Ton < Pn(max)= 382.0 Ton OK !
DISEÑO DE LA COLUMNA POR CORTE

Tmax.rot/columna=1.5*Tmax.ser/columna
 VU (cortante ultimo)
Vu= Tmax.rot*COS(o2)-Tmax.rot*COS(o)+Fs3+Fs2+Fs1

Vu= 1.1 Ton

Vcofi*(0,5*(f´c)^0,5+175*&*Vu*d/Mu
V que absorve el concreto => Vcon= 15 Ton
V que absorve acero = Vace= Vu - Vcon= Vace= -14.0 Ton NO REQUIERE REFUERZO POR CORTE
ADOPTE EL MINIMO
Diametro de Acero para estribo Ø 3/8
S= Av*fy*b/Vace
S= 25 cm

SE ADOPTARA S= 25 cm VAR. 3/8"

RESULTADOS DE DISEÑO
DIMENSIONES DE PASE AÉREO

Fc = 3.9m

5.60
0.5

1.2

LP = 38 m

DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

Diseño de Péndolas
Peso Total de la Péndola 29.0 Kg
Cable Adoptado 1/4 '' Tipo Boa ( 6x19 ) para pendolas
Separación de Péndolas 1.00 m
Cantidad de Péndolas 37 Und.
Longitud Total de Péndolas 63.57 m

Diseño de Cables Principales

Tensión Máxima en Cable 7.50 Tn
Cable Adoptado 1/2 '' Cable tipo Boa ( 6x19 )
Tensión Máxima Admisible de Cab 10.68 Tn

DISEÑO DE CÁMARA DE ANCLAJE

Dimensiones de Cámara

1.30m
0.80m

1.60m
 Concreto Hidráulico f'c= 175.0 kg/cm2
Angulo de salida del cable principa 45.0 °
Distancia de Anclaje a la Columna 5.60
Angulo de salida del cable 11.74 °

DISEÑO DE TORRE Y CIMENTACIÓN

Propiedades de los Materiales
Concreto Hidráulico f'c= 210.0 kg/cm2
Acero Grado 60 - f´y= 4200.0 kg/cm2
0.50 m
Dimensiones de Torre 0.50 m
Largo 0.50 m
Ancho 0.50 m
Altura Total de Torre 5.60 m Ht = 5.60 m

Dimensiones de Cimentación
Largo 1.90 m
Ancho 1.60 m
Altura 0.50 m
Profundidad de Desplante 1.20 m

1.90 m 0.50 m

1.60 m
Detalle de Armado de Acero

2 Var. ∅ 5/8 '' 2 Var. ∅ 5/8 ''

2 Var. ∅ 5/8 '' VAR. 3/8" : 1 a 5cm, 4 a 15cm, el resto @ 40cm /e

2 Var. ∅ 5/8 ''

4.9 m

5.6 m

Nivel de Terreno

VAR 3/8"@ 20cm

2 Var. ∅ 5/8 ''
2 Var. ∅ 5/8 '' 0.7 m

0.5 m

0.7 m 0.5 m 0.7 m

 DISEÑO DE PASE AÉREO Nº 02 (L=18M)
EXPEDIENTE TÉCNICO: “CREACIÓN DEL SISTEMA DE SANEAMIENTO BÁSICO
INTEGRAL EN LOS SECTORES DE CRUZ JIRCAN, SANTO PAMPAM HATUN RUMI Y
PROYECTO :
NUEVA ESPERANZA EN LA LOCALIDAD DE CONTAN, DISTRITO DE ANRA, HUARI -
ANCASH”
CLIENTE : MUNICIPALIDAD DISTRTIAL DE ANRA
LOCALIDA
REGIÓN : ANCASH PROVINCIA : HUARI DISTRITO : ANRA : CONTAN
D
MODALIDAD DE
:
EJECUCIÓN
FECHA DE
: AGOSTO DEL 2020
ELABORACIÓN

PARAMETROS DE DISEÑO

DATOS A INGRESAR PARA EL DISEÑO DATOS

Longitud del Pase Aereo LP 18 m f'c 210 kg/cm2
Diametro de la tuberia de agua Dtub 1 1/2 " F'y 4200 kg/cm2
Material de la tuberia de agua PVC Rec. col. 3 cm
Diametro de la tuberia de protección Dtubpro 2 " Rec. Zap 7 cm
Material de la tuberia de agua protección HDPE Cap. Port. St 1.2 kg/cm2
Separacion entre pendolas Sp 1 m γs Suelo 1840 kg/m3
Velocidad del viento Vi 70 Km/h γC° Concreto Armado 2400 kg/m3
Factor de Zona sismica Z 0.25 Zona 2 γC° Concreto Simple 2300 kg/m3
Ø 12 °

FLECHA DEL CABLE (Fc) ALTURA DE LA TORRRE DE SUSPENSION

Fc1= LP/11 1.6 m. Altura debajo de la Tuberia 0.5 m.
Fc2= LP/9 2.0 m. Altura Minima de la Tuberia a la Pendula 0.5 m.
Fc = 1.8 m. Altura de Profundización Para Cimentaci 1.20 m.
Altura de Columna 3.6 m.

Fc = 1.8m

3.6
0.5

1.3

LP = 18 m

A.- DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

CALCULOS DESCRIPCION

Carga Muerta (WD)

Peso de tuberia PVC 0.51
Peso de tuberia HDPE 0.72 kg/m
Peso del agua 1.1 kg/m
Peso accesorios (grapas, otros) 5.0 kg/m
 WD = 7.4 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
Velocidad del viento a 20 m de altura 76.5 kg/m
Presion del viento 35.14 kg/m
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 29.00 kg/m Carga Ultima (Wu)= 0.75*(1.4wd+1.7wl+1.7wv)
Factores de Seguridad
Factor de seguridad para el diseño de Péndolas 5
factor de seguridad para el diseño del cable principal 5

A.1.- DISEÑO DE PENDOLAS

CALCULOS DESCRIPCION
Peso total de la pendola 29.0 Kg
Factor de seguridad a la tension (3 - 5) 5.0
Tension de la pendola 0.15 Ton
Se adopta Cable de 1/4 '' Tipo Boa ( 6x19 ) para pendolas OK!
Tension a la rotura 2.74 Ton
Cantidad de pendolas 17 Und.
Determinacion de Longitud de Pendolas

Ecuacion de la parabola y = 4f . x²/l²

Distancia al Longitud de
N° Pendolas Pendola N° Centro de la la pendola P ase aÉ reo desde el centro
Pendola "S" (Yi)m 1.6
Centro 0.00 0.500 1.4
1 1.00 0.522 1.2
2 2.00 0.589 1
3 3.00 0.700 0.8
4 4.00 0.856 0.6
9
5 5.00 1.056 0.4
6 6.00 1.300 0.2
7 7.00 1.589 0
0 1 2 3 4 5 6 7 8 9
8 8.00 1.922
9

8.53
Longitud Total de Péndolas 17.07
 A.2.- DISEÑO DE CABLES PRINCIPALES
CALCULOS DESCRIPCION

Asumimos diametro 1/2 ''

Carga Muerta (WD)
Carga Muerta de la pendola (WDp) 7.4
Peso de cable pendola 0.2 kg/m
Peso de cable Principal 0.7 kg/m
WD = 8.3 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 30.00 kg/m
Tensiones
Tension Horizontal (TH) 675.00 Kg
Tension Maxima Servico (T max.ser) 727.0 Kg
Tension Vertical (TV) 992.0 Kg

Diseño de Cable
Factor de seguridad a la tension (2 -5) 5.0
Tmax.rotr = Tmax.ser x Fs 3.6 Tn < 10.68 OK!
Se adopta Cable de 1/2 '' Cable tipo Boa ( 6x19 )

B.- DISEÑO DE LA CAMARA DE ANCLAJE

CALCULOS DESCRIPCION

Capacidad portante admisible del terreno 1.2 kg/cm2 (verificar in situ)

Peso unitario del terreno Pu= 1840.0 kg/m3
1.00
Calidad del concreto (camara de anclaje) f´c= 175.0 kg/cm2 0.60
Angulo de friccion interna " Ø "= 12.0 °
Angulo de salida del cable principal " 0 "= 45.0 °

Et (Empuje del estrato de tierra) 1.30

Et= P.u*H^2*prof**(Tan(45-Ø/2))^2 / 2
Et = 0.4
X1 = 0.3
Tmax.ser*SEN(o) = 0.51 Ton-m
Tmax.ser*COS(o) = 0.51 Ton-m Tmax.ser*SEN(o) Tmax.ser

Wp (peso propio de la camara de anclaje)

Wp = P.u concreto*H*b*prof
Wp = 1.8 ton
b/2= d + e 0.3 = Y1
e=b/2-d < b/3 q2 W Tmax.ser*COS(o)
d=( suma de momentos)/(suma de fuerzas verticales)
d=Wp*b/2-Tmax,serSEN(o)*X1-Tmax,serCOS(o)*Y1
Wp-Tmax.ser*SEN(o) q1
b =1.3
 d= 0.670 cm
d= 0.7 m e d
b/2

e (excentricidad de la resultante de fuerzas)

e= -0.020 < b/3 = 0.4 OK !
q ( presion con que actua la estructura sobre el terreno)
q =(suma Fzas. verticales/ Area)*(1 ± 6* e/ b)

q1=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1+6* e/ b)
q1= 0.1489 < 1.2 kg/cm2 OK!
q2=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1-6* e/ b)
q2= 0.1793 < 1.2 kg/cm2 OK!

ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D=[ (Wp -Tmax.ser*SEN(o))*U ] / [ Tmax.ser*COS(o) ] F.S.D = 1.9 > 1.75 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= (Wp *b/2 )/ ( Tmax.ser*SEN(o)*X1+Tmax.ser*COS(o)*Y1) F.S.V = 3.8 > 2 OK!

C.- CIMENTACIÓN
DIMENSIONAMIENTO
CALCULOS DESCRIPCION

Sobre carga piso 150.00 kg/m2

Profundiadad de desplante (Df) 1.20 m.
Diametro de Acero Columna 5/8 "
Calculo L
d d=0.08xdbxfy/√/f´c 14.49 cm.
Altura de Zapata teorica 22.12 cm
Altura de Zapata Asumida (hc) 0.40 m
ht 0.80 m
Calculo de Presion de suelo (qm) 1.16 kg/cm2 ht = 0.80
Tension Vertical = TH*Sen (0) 675 Kg Df = 1.20
Peso de la Columna 1382.4 Kg Lv
Peso sobre la columna (Ps) 2057.40 kg
Calculo de Area de Zapata
A'z = Ps A'z = 1773.62 cm2 hc = 0.50
qm T = 42.00 cm
T = Az^.5 + ( t - b ) B = 42.00 cm T= 1.30

2
B = Az^.5 - ( t - b )
2 B= 1.10
Dimensiones a Usar b = 0.40
T = 130.00 cm
B = 110.00 cm t = 0.40
VERIFICACION POR CORTE ( Ø = 0.85 )
CALCULOS DESCRIPCION

Verificacion de la reaccion amplificada (qmu 0.20 kg/cm2 0.1 T= 1.30

 POR FLEXION qmu = Pu/Az
Diametro de Acero Zapata 1/2 " n = b + dz
Peralte de la zapata (dz) 41.73 cm B = 1.10 n = 81.73
Lv = ( T - t ) / 2 45.00 cm
Vu = qmu * B * ( Lv - dz ) 6.76
Vc = 0.53 x√f 'cxBxdz 35.26 m = t + dz = 81.73

Vu ≤ Øvc OK
POR PUNSONAMIENTO
Vu = Pu - qmu * m * n 1,534.89 kg
bo = 2 xm + 2 xdz 326.92 cm
bc=t/b bc = 1.00
Vc = 0.27 x(2 + 4/bc )x √f 'c xboxdz
vc = 320,268.73 kg
Ø vc = 272,228.42 kg
Vc = 1.1 x√f 'cxboxdz vc = 217,466.42 kg
Ø vc = 184,846.46 kg
Vu ≤ Øvc OK

CALCULO DEL REFUERZO ( Ø = 0.90 )

DIRECCION LONGITUDINAL
CALCULOS DESCRIPCION
Lv = ( T - t ) / 2 45.00 cm T = 1.30
Mu = qmu x B x Lv²/2 22,433.57 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) B= 110.00 cm

a = As x fy / ( 0.85 x f 'c x B ) d= 41.73 cm B = 1.10
a= 0.03 cm OK
As = 0.14 cm2
a= 0.03 cm
As = 0.14 cm
As mín = 0.0018 x B x d As min = 8.26 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Longitudinal = 8.26 cm2 Pulg varillas (cm) As cm2

5/8 1.98 6 15 11.88

OK
DIRECCION TRANSVERSAL
CALCULOS DESCRIPCION
Lv = ( B - b ) / 2 35.00 cm T= 1.30
Mu = qmu x T x Lv²/2 16,038.37 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) T= 130.00 cm

a = As x fy / ( 0.85 x f 'c x T ) d= 41.73 cm B= 1.10
a= 0.02 cm OK
As = 0.10 cm2
a= 0.02 cm
As = 0.10 cm
As mín = 0.0018 x T x d As min = 9.76 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Transversal = 9.76 cm2 Pulg varillas (cm) As cm2

5/8 1.98 6 20 11.88

OK
VERIFICACION DE LA CONEXIÓN COLUMNA - ZAPATA ( Ø = 0.70 )
CALCULOS DESCRIPCION
 Resistencia al Aplastamiento Sobre la Columna
Pu = (1.4*PD+1.7PL) Pu = 2,880.36 kg
Pn = Pu/Ø Pn = 4,114.80 kg
Ac = t x b Ac = 1,600.00 cm2
Pnb = 0.85 x f 'c x Ac Pnb= 285,600.00 kg Pn < Pnb CONFORME

Resistencia en el Concreto de la Cimentación

Pu = 2,880.36 kg
Pn = Pu/Ø Pn = 4,114.80 kg
A2=T^2 x b/t A2 = 20,800,000.00 cm2
Ao = √(A2/Ac) x Ac Ao = 114.02 x Ac Usar Ao = 2 x Ac
Ao <= 2 x Aco Ao = 2.00 Ac
Pnb = 0.85 x f 'c x Ao Pnb= 571,200.00 kg Pn < Pnb CONFORME
Refuerzo Adicional Minimo
As = (Pu-ØPn)/Øfy As = 0.00 cm2
As min = 0.005 * Ac As min = 8.00 cm2
Asc = area de acero de la columna
Asc = 4Ø 1/2" Asc = 5.16 cm2 usar As min

No existe problemas de aplastamiento en la union columna - zapata y no requiere refuerzo adicional para la
transmisión de cargas de un elemento a otro

D.- DISEÑO DE LA TORRE DE SUSPENSION

CALCULO DE LAS FUERZAS SISMICAS POR REGLAMENTO DESCRIPCION

Factor de importancia U 1.50

Factor de suelo S 1.20 45° o o2 11.44°
Coeficiente sismico C 2.50
Factor de ductilidad Rd 8.00
Factor de Zona Z 0.25
Angulo de salida del cable
Torre-camara o 45.0 °
Angulo de salida del cable (valor de comparacion =arctan(2*Fc/LP)
Torre-Puente o2 11.4 ° 11.44 °
DIMENSIONAMIENTO DEL TORREON

0.40 Fs3 =0.1

0.40 Ht/3
,
Fs2 =0.06
Ht = 3.60 Ht/3
Ht= 3.6

Fs1 =0.03
Ht/3

Fs =0.19
1.30 0.50

1.10
 Nivel hi wixhi Fs ( i )
3 3.6 3.32 0.10 Ton
2 2.4 2.21 0.06 Ton
1 1.2 1.11 0.03 Ton
6.64
Fs = (S.U.C.Z / Rd )*Peso de toda la estructura Fs (fuerza sismica total en la base)
Fs = 0.19 Ton

ANALISIS DE ESTABILIDAD

Tmax.ser*SEN(o2)= 0.1 Ton-m

Tmax.ser*COS(o2)= 0.7 Ton-m
Tmax.ser*SEN(o)= 0.5 Ton-m
Tmax.ser*COS(o)= 0.5 Ton-m Tmax.ser *COS(o) Tmax.ser *COS(o2)

Wp (peso propio de la torre-zapata)

Wp=P.u concreto*volumen total Tmax.ser*SEN(o) Tmax.ser *SEN(o2)
Wp 1.4 ton
Wz 1.7 ton

b/2= d + e Wp
e=b/2-d < b/3
d=( suma de momentos)/(suma de fuerzas verticales)

d=
(Wp*2b/3+Wz*b/2+Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3-
[ Tmax.ser*COS(o2)-Tmax.ser*COS(o) ]*(H+hz)-Fs3*(H+hz)-
Fs2*2*(H+hz)/3-Fs1*(H+hz)/3) / (Wp+Wz+Tmax.ser*SEN(o)
+Tmax.ser*SEN(o2))
d = 0.4 m q2
q1
e (excentricidad de la resultante de fuerzas)
e = 0.268 < b/3 = 0.4 OK ! b =1.3

q ( presion con que actua la estructura sobre el terreno) e d

q =(suma Fzas. verticales/ Area)*(1+ 6* e/ b) b/2
q1=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1+6* e/ b)
q1= 0.60 < 1.2 kg/cm2 OK!
q2=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1-6* e/ b)
q2= -0.06 < 1.2 kg/cm2 OK!
ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D= [ (Wp+Wz +Tmax.ser*SEN(o2)+Tmax.ser*SEN(o))*U ]
[Tmax.ser*COS(o2)- Tmax.ser*COS(o) +Fs3+Fs2+Fs1 ]
F.S.D= 4.8 > 1.5 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= Wp*2b/3+Wz*b/2+ Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3
 (Tmax.ser*COS(o2)*(Ht+hz)-Tmax.ser*COS(o)*(Ht+hz)+Fs3*(Ht+hz)+Fs2*(2*Ht/3+hz)+Fs1*(Ht/3+hz))
F.S.V= 2.0 > 1.75 OK!
DISEÑO ESTRUCTURAL DE LA TORRE DE SUSPENSION
Tmax.rot *COS(o) Tmax.rot *COS(o2)

Tmax.rot *SEN(o) Tmax.rot *SEN(o2)

3.6
Wp

A A
0.4
0.4

DISEÑO POR METODO A LA ROTURA

(por columna y en voladizo)

Tmax.rot/columna=1.5*Tmax.ser/columna Tmax.ser = 0.73 Ton-m Tmax.rot = 1.09 Ton-m

Mu=( Tmax.rot*COS(o2)-Tmax.rot*COS(o))*Ht+Fs3*Ht+Fs2*Ht*2/3+Fs1*Ht/3
Mu = 1.08 Ton-m

DISEÑO DE LA COLUMNA A FLEXION

f 'c= 210 kg/cm2

Fy= 4200 kg/cm2 d = 36.21
b= 40 cm
Ø Asum.= 5/8 "
rec. Colm.= 3.00 cm
d= 36.21 cm
MU= 1.08 Ton-m CORTE A-A

w= 0.01 &= 0.001 < 75&b = 0.016 ( FALLA DUCTIL )

As(cm2)= 0.79 cm2
As min= 4.8 cm2
As principal(+) = 4.83 cm2

Diámetro Area as Cantidad Area Total

Ø Pulg cm2 de varillas As cm2
1/2 1.27 2 2.54 B CALCULADO
1/2 1.27 2 2.54 14.14 40 Ok
TOTAL 5.08 Ok

DISEÑO DE LA COLUMNA A COMPRESION

Pn(max) [carga axial maxima resistente]

Pn(max)=0.80*(0.85*f¨c*(b*h-Ast)+Ast*fy) Pn(max)= 244 Ton

Tmax.rot/columna=1.7*Tmax.ser/columna
Pu [carga axial ultima actuante]
Pu=Wp + Tmax.rot*SEN(o2)+Tmax.rot*SEN(o) Pu= 3.1 Ton
Pu= 3.1 Ton < Pn(max)= 244.0 Ton OK !
DISEÑO DE LA COLUMNA POR CORTE

Tmax.rot/columna=1.5*Tmax.ser/columna
 VU (cortante ultimo)
Vu= Tmax.rot*COS(o2)-Tmax.rot*COS(o)+Fs3+Fs2+Fs1

Vu= 0.5 Ton

Vcofi*(0,5*(f´c)^0,5+175*&*Vu*d/Mu
V que absorve el concreto => Vcon= 9 Ton
V que absorve acero = Vace= Vu - Vcon= Vace= -9.0 Ton NO REQUIERE REFUERZO POR CORTE
ADOPTE EL MINIMO
Diametro de Acero para estribo Ø 3/8
S= Av*fy*b/Vace
S= 25 cm

SE ADOPTARA S= 25 cm VAR. 3/8"

RESULTADOS DE DISEÑO
DIMENSIONES DE PASE AÉREO

Fc = 1.8m

3.60
0.5

1.3

LP = 18 m

DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

Diseño de Péndolas
Peso Total de la Péndola 29.0 Kg
Cable Adoptado 1/4 '' Tipo Boa ( 6x19 ) para pendolas
Separación de Péndolas 1.00 m
Cantidad de Péndolas 17 Und.
Longitud Total de Péndolas 17.07 m

Diseño de Cables Principales

Tensión Máxima en Cable 3.63 Tn
Cable Adoptado 1/2 '' Cable tipo Boa ( 6x19 )
Tensión Máxima Admisible de Cab 10.68 Tn

DISEÑO DE CÁMARA DE ANCLAJE

Dimensiones de Cámara

1.00m
0.60m

1.30m
 Concreto Hidráulico f'c= 175.0 kg/cm2
Angulo de salida del cable principa 45.0 °
Distancia de Anclaje a la Columna 3.60
Angulo de salida del cable 11.44 °

DISEÑO DE TORRE Y CIMENTACIÓN

Propiedades de los Materiales
Concreto Hidráulico f'c= 210.0 kg/cm2
Acero Grado 60 - f´y= 4200.0 kg/cm2
0.40 m
Dimensiones de Torre 0.40 m
Largo 0.40 m
Ancho 0.40 m
Altura Total de Torre 3.60 m Ht = 3.60 m

Dimensiones de Cimentación
Largo 1.30 m
Ancho 1.10 m
Altura 0.50 m
Profundidad de Desplante 1.20 m

1.30 m 0.50 m

1.10 m
Detalle de Armado de Acero

2 Var. ∅ 1/2 '' 2 Var. ∅ 1/2 ''

2 Var. ∅ 1/2 '' VAR. 3/8" : 1 a 5cm, 3 a 15cm, el resto @ 30cm /e

2 Var. ∅ 1/2 ''

2.8 m

3.6 m

Nivel de Terreno

VAR 3/8"@ 20cm

2 Var. ∅ 1/2 ''
2 Var. ∅ 1/2 '' 0.8 m

0.5 m

0.45 m 0.4 m 0.45 m

 DISEÑO DE PASE AÉREO Nº 03 (L=21M)
EXPEDIENTE TÉCNICO: “CREACIÓN DEL SISTEMA DE SANEAMIENTO BÁSICO
INTEGRAL EN LOS SECTORES DE CRUZ JIRCAN, SANTO PAMPAM HATUN RUMI Y
PROYECTO :
NUEVA ESPERANZA EN LA LOCALIDAD DE CONTAN, DISTRITO DE ANRA, HUARI -
ANCASH”
CLIENTE : MUNICIPALIDAD DISTRTIAL DE ANRA
LOCALIDA
REGIÓN : ANCASH PROVINCIA : HUARI DISTRITO : ANRA : CONTAN
D
MODALIDAD DE
:
EJECUCIÓN
FECHA DE
: AGOSTO DEL 2020
ELABORACIÓN

PARAMETROS DE DISEÑO

DATOS A INGRESAR PARA EL DISEÑO DATOS

Longitud del Pase Aereo LP 21 m f'c 210 kg/cm2
Diametro de la tuberia de agua Dtub 1 1/2 " F'y 4200 kg/cm2
Material de la tuberia de agua PVC Rec. col. 3 cm
Diametro de la tuberia de protección Dtubpro 2 " Rec. Zap 7 cm
Material de la tuberia de agua protección HDPE Cap. Port. St 1.2 kg/cm2
Separacion entre pendolas Sp 1 m γs Suelo 1840 kg/m3
Velocidad del viento Vi 70 Km/h γC° Concreto Armado 2400 kg/m3
Factor de Zona sismica Z 0.25 Zona 2 γC° Concreto Simple 2300 kg/m3
Ø 12 °

FLECHA DEL CABLE (Fc) ALTURA DE LA TORRRE DE SUSPENSION

Fc1= LP/11 1.9 m. Altura debajo de la Tuberia 0.5 m.
Fc2= LP/9 2.3 m. Altura Minima de la Tuberia a la Pendula 0.5 m.
Fc = 2.1 m. Altura de Profundización Para Cimentaci 1.20 m.
Altura de Columna 3.8 m.

Fc = 2.1m

3.8
0.5

1.2

LP = 21 m

A.- DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

CALCULOS DESCRIPCION

Carga Muerta (WD)

Peso de tuberia PVC 0.51
Peso de tuberia HDPE 0.72 kg/m
Peso del agua 1.1 kg/m
Peso accesorios (grapas, otros) 5.0 kg/m
 WD = 7.4 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
Velocidad del viento a 20 m de altura 76.5 kg/m
Presion del viento 35.14 kg/m
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 29.00 kg/m Carga Ultima (Wu)= 0.75*(1.4wd+1.7wl+1.7wv)
Factores de Seguridad
Factor de seguridad para el diseño de Péndolas 5
factor de seguridad para el diseño del cable principal 5

A.1.- DISEÑO DE PENDOLAS

CALCULOS DESCRIPCION
Peso total de la pendola 29.0 Kg
Factor de seguridad a la tension (3 - 5) 5.0
Tension de la pendola 0.15 Ton
Se adopta Cable de 1/4 '' Tipo Boa ( 6x19 ) para pendolas OK!
Tension a la rotura 2.74 Ton
Cantidad de pendolas 20 Und.
Determinacion de Longitud de Pendolas

Ecuacion de la parabola y = 4f . x²/l²

Distancia al Longitud de
N° Pendolas Pendola N° Centro de la la pendola
Pendola "S" (Yi)m P ase aéreo desde el centro
1.8
Centro 0.00 0.500 1.6
1 1.00 0.519 1.4
2 2.00 0.576 1.2
3 3.00 0.671 1
4 4.00 0.805 0.8
0.6
10 5 5.00 0.976
0.4
6 6.00 1.186
0.2
7 7.00 1.433 0
8 8.00 1.719 0 1 2 3 4 5 6 7 8 9 10

9 9.00 2.043
10 10.00 2.405
9.15
Longitud Total de Péndolas 18.31
 A.2.- DISEÑO DE CABLES PRINCIPALES
CALCULOS DESCRIPCION

Asumimos diametro 1/2 ''

Carga Muerta (WD)
Carga Muerta de la pendola (WDp) 7.4
Peso de cable pendola 0.2 kg/m
Peso de cable Principal 0.7 kg/m
WD = 8.3 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 30.00 kg/m
Tensiones
Tension Horizontal (TH) 787.50 Kg
Tension Maxima Servico (T max.ser) 848.2 Kg
Tension Vertical (TV) 1157.4 Kg

Diseño de Cable
Factor de seguridad a la tension (2 -5) 5.0
Tmax.rotr = Tmax.ser x Fs 4.2 Tn < 10.68 OK!
Se adopta Cable de 1/2 '' Cable tipo Boa ( 6x19 )

B.- DISEÑO DE LA CAMARA DE ANCLAJE

CALCULOS DESCRIPCION

Capacidad portante admisible del terreno 1.2 kg/cm2 (verificar in situ)

Peso unitario del terreno Pu= 1840.0 kg/m3
1.20
Calidad del concreto (camara de anclaje) f´c= 175.0 kg/cm2 0.60
Angulo de friccion interna " Ø "= 12.0 °
Angulo de salida del cable principal " 0 "= 45.0 °

Et (Empuje del estrato de tierra) 1.40

Et= P.u*H^2*prof**(Tan(45-Ø/2))^2 / 2
Et = 0.5
X1 = 0.3
Tmax.ser*SEN(o) = 0.60 Ton-m
Tmax.ser*COS(o) = 0.60 Ton-m Tmax.ser*SEN(o) Tmax.ser

Wp (peso propio de la camara de anclaje)

Wp = P.u concreto*H*b*prof
Wp = 2.3 ton
b/2= d + e 0.3 = Y1
e=b/2-d < b/3 q2 W Tmax.ser*COS(o)
d=( suma de momentos)/(suma de fuerzas verticales)
d=Wp*b/2-Tmax,serSEN(o)*X1-Tmax,serCOS(o)*Y1
Wp-Tmax.ser*SEN(o) q1
b =1.4
 d= 0.735 cm
d= 0.7 m e d
b/2

e (excentricidad de la resultante de fuerzas)

e= -0.035 < b/3 = 0.5 OK !
q ( presion con que actua la estructura sobre el terreno)
q =(suma Fzas. verticales/ Area)*(1 ± 6* e/ b)

q1=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1+6* e/ b)
q1= 0.1740 < 1.2 kg/cm2 OK!
q2=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1-6* e/ b)
q2= 0.2352 < 1.2 kg/cm2 OK!

ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D=[ (Wp -Tmax.ser*SEN(o))*U ] / [ Tmax.ser*COS(o) ] F.S.D = 2.1 > 1.75 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= (Wp *b/2 )/ ( Tmax.ser*SEN(o)*X1+Tmax.ser*COS(o)*Y1) F.S.V = 4.5 > 2 OK!

C.- CIMENTACIÓN
DIMENSIONAMIENTO
CALCULOS DESCRIPCION

Sobre carga piso 150.00 kg/m2

Profundiadad de desplante (Df) 1.20 m.
Diametro de Acero Columna 5/8 "
Calculo L
d d=0.08xdbxfy/√/f´c 14.49 cm.
Altura de Zapata teorica 22.12 cm
Altura de Zapata Asumida (hc) 0.50 m
ht 0.70 m
Calculo de Presion de suelo (qm) 1.16 kg/cm2 ht = 0.70
Tension Vertical = TH*Sen (0) 787.5 Kg Df = 1.20
Peso de la Columna 1459.2 Kg Lv
Peso sobre la columna (Ps) 2246.70 kg
Calculo de Area de Zapata
A'z = Ps A'z = 1936.81 cm2 hc = 0.50
qm T = 44.00 cm
T = Az^.5 + ( t - b ) B = 44.00 cm T= 1.50

2
B = Az^.5 - ( t - b )
2 B= 1.10
Dimensiones a Usar b = 0.40
T = 150.00 cm
B = 110.00 cm t = 0.40
VERIFICACION POR CORTE ( Ø = 0.85 )
CALCULOS DESCRIPCION

Verificacion de la reaccion amplificada (qmu 0.19 kg/cm2 0.1 T= 1.50

 POR FLEXION qmu = Pu/Az
Diametro de Acero Zapata 1/2 " n = b + dz
Peralte de la zapata (dz) 41.73 cm B = 1.10 n = 81.73
Lv = ( T - t ) / 2 55.00 cm
Vu = qmu * B * ( Lv - dz ) 8.49
Vc = 0.53 x√f 'cxBxdz 35.26 m = t + dz = 81.73

Vu ≤ Øvc OK
POR PUNSONAMIENTO
Vu = Pu - qmu * m * n 1,872.02 kg
bo = 2 xm + 2 xdz 326.92 cm
bc=t/b bc = 1.00
Vc = 0.27 x(2 + 4/bc )x √f 'c xboxdz
vc = 320,268.73 kg
Ø vc = 272,228.42 kg
Vc = 1.1 x√f 'cxboxdz vc = 217,466.42 kg
Ø vc = 184,846.46 kg
Vu ≤ Øvc OK

CALCULO DEL REFUERZO ( Ø = 0.90 )

DIRECCION LONGITUDINAL
CALCULOS DESCRIPCION
Lv = ( T - t ) / 2 55.00 cm T = 1.50
Mu = qmu x B x Lv²/2 31,715.92 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) B= 110.00 cm

a = As x fy / ( 0.85 x f 'c x B ) d= 41.73 cm B = 1.10
a= 0.04 cm OK
As = 0.20 cm2
a= 0.04 cm
As = 0.20 cm
As mín = 0.0018 x B x d As min = 8.26 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Longitudinal = 8.26 cm2 Pulg varillas (cm) As cm2

5/8 1.98 6 15 11.88

OK
DIRECCION TRANSVERSAL
CALCULOS DESCRIPCION
Lv = ( B - b ) / 2 35.00 cm T= 1.50
Mu = qmu x T x Lv²/2 17,514.05 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) T= 150.00 cm

a = As x fy / ( 0.85 x f 'c x T ) d= 41.73 cm B= 1.10
a= 0.02 cm OK
As = 0.11 cm2
a= 0.02 cm
As = 0.11 cm
As mín = 0.0018 x T x d As min = 11.27 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Transversal = 11.27 cm2 Pulg varillas (cm) As cm2

5/8 1.98 6 25 11.88

OK
VERIFICACION DE LA CONEXIÓN COLUMNA - ZAPATA ( Ø = 0.70 )
CALCULOS DESCRIPCION
 Resistencia al Aplastamiento Sobre la Columna
Pu = (1.4*PD+1.7PL) Pu = 3,145.38 kg
Pn = Pu/Ø Pn = 4,493.40 kg
Ac = t x b Ac = 1,600.00 cm2
Pnb = 0.85 x f 'c x Ac Pnb= 285,600.00 kg Pn < Pnb CONFORME

Resistencia en el Concreto de la Cimentación

Pu = 3,145.38 kg
Pn = Pu/Ø Pn = 4,493.40 kg
A2=T^2 x b/t A2 = 24,000,000.00 cm2
Ao = √(A2/Ac) x Ac Ao = 122.47 x Ac Usar Ao = 2 x Ac
Ao <= 2 x Aco Ao = 2.00 Ac
Pnb = 0.85 x f 'c x Ao Pnb= 571,200.00 kg Pn < Pnb CONFORME
Refuerzo Adicional Minimo
As = (Pu-ØPn)/Øfy As = 0.00 cm2
As min = 0.005 * Ac As min = 8.00 cm2
Asc = area de acero de la columna
Asc = 4Ø 1/2" Asc = 5.16 cm2 usar As min

No existe problemas de aplastamiento en la union columna - zapata y no requiere refuerzo adicional para la
transmisión de cargas de un elemento a otro

D.- DISEÑO DE LA TORRE DE SUSPENSION

CALCULO DE LAS FUERZAS SISMICAS POR REGLAMENTO DESCRIPCION

Factor de importancia U 1.50

Factor de suelo S 1.20 45° o o2 11.44°
Coeficiente sismico C 2.50
Factor de ductilidad Rd 8.00
Factor de Zona Z 0.25
Angulo de salida del cable
Torre-camara o 45.0 °
Angulo de salida del cable (valor de comparacion =arctan(2*Fc/LP)
Torre-Puente o2 11.4 ° 11.44 °
DIMENSIONAMIENTO DEL TORREON

0.40 Fs3 =0.11

0.40 Ht/3
,
Fs2 =0.07
Ht = 3.80 Ht/3
Ht= 3.8

Fs1 =0.04
Ht/3

Fs =0.21
1.50 0.50

1.10
 Nivel hi wixhi Fs ( i )
3 3.8 3.70 0.11 Ton
2 2.5 2.46 0.07 Ton
1 1.3 1.23 0.04 Ton
7.39
Fs = (S.U.C.Z / Rd )*Peso de toda la estructura Fs (fuerza sismica total en la base)
Fs = 0.21 Ton

ANALISIS DE ESTABILIDAD

Tmax.ser*SEN(o2)= 0.2 Ton-m

Tmax.ser*COS(o2)= 0.8 Ton-m
Tmax.ser*SEN(o)= 0.6 Ton-m
Tmax.ser*COS(o)= 0.6 Ton-m Tmax.ser *COS(o) Tmax.ser *COS(o2)

Wp (peso propio de la torre-zapata)

Wp=P.u concreto*volumen total Tmax.ser*SEN(o) Tmax.ser *SEN(o2)
Wp 1.5 ton
Wz 2.0 ton

b/2= d + e Wp
e=b/2-d < b/3
d=( suma de momentos)/(suma de fuerzas verticales)

d=
(Wp*2b/3+Wz*b/2+Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3-
[ Tmax.ser*COS(o2)-Tmax.ser*COS(o) ]*(H+hz)-Fs3*(H+hz)-
Fs2*2*(H+hz)/3-Fs1*(H+hz)/3) / (Wp+Wz+Tmax.ser*SEN(o)
+Tmax.ser*SEN(o2))
d = 0.5 m q2
q1
e (excentricidad de la resultante de fuerzas)
e = 0.284 < b/3 = 0.5 OK ! b =1.5

q ( presion con que actua la estructura sobre el terreno) e d

q =(suma Fzas. verticales/ Area)*(1+ 6* e/ b) b/2
q1=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1+6* e/ b)
q1= 0.50 < 1.2 kg/cm2 OK!
q2=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1-6* e/ b)
q2= -0.03 < 1.2 kg/cm2 OK!
ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D= [ (Wp+Wz +Tmax.ser*SEN(o2)+Tmax.ser*SEN(o))*U ]
[Tmax.ser*COS(o2)- Tmax.ser*COS(o) +Fs3+Fs2+Fs1 ]
F.S.D= 4.7 > 1.5 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= Wp*2b/3+Wz*b/2+ Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3
 (Tmax.ser*COS(o2)*(Ht+hz)-Tmax.ser*COS(o)*(Ht+hz)+Fs3*(Ht+hz)+Fs2*(2*Ht/3+hz)+Fs1*(Ht/3+hz))
F.S.V= 2.1 > 1.75 OK!
DISEÑO ESTRUCTURAL DE LA TORRE DE SUSPENSION
Tmax.rot *COS(o) Tmax.rot *COS(o2)

Tmax.rot *SEN(o) Tmax.rot *SEN(o2)

3.8
Wp

A A
0.4
0.4

DISEÑO POR METODO A LA ROTURA

(por columna y en voladizo)

Tmax.rot/columna=1.5*Tmax.ser/columna Tmax.ser = 0.85 Ton-m Tmax.rot = 1.27 Ton-m

Mu=( Tmax.rot*COS(o2)-Tmax.rot*COS(o))*Ht+Fs3*Ht+Fs2*Ht*2/3+Fs1*Ht/3
Mu = 1.31 Ton-m

DISEÑO DE LA COLUMNA A FLEXION

f 'c= 210 kg/cm2

Fy= 4200 kg/cm2 d = 36.21
b= 40 cm
Ø Asum.= 5/8 "
rec. Colm.= 3.00 cm
d= 36.21 cm
MU= 1.31 Ton-m CORTE A-A

w= 0.01 &= 0.001 < 75&b = 0.016 ( FALLA DUCTIL )

As(cm2)= 0.96 cm2
As min= 4.8 cm2
As principal(+) = 4.83 cm2

Diámetro Area as Cantidad Area Total

Ø Pulg cm2 de varillas As cm2
5/8 1.98 2 3.96 B CALCULADO
5/8 1.98 2 3.96 14.80 40 Ok
TOTAL 7.92 Ok

DISEÑO DE LA COLUMNA A COMPRESION

Pn(max) [carga axial maxima resistente]

Pn(max)=0.80*(0.85*f¨c*(b*h-Ast)+Ast*fy) Pn(max)= 244 Ton

Tmax.rot/columna=1.7*Tmax.ser/columna
Pu [carga axial ultima actuante]
Pu=Wp + Tmax.rot*SEN(o2)+Tmax.rot*SEN(o) Pu= 3.4 Ton
Pu= 3.4 Ton < Pn(max)= 244.0 Ton OK !
DISEÑO DE LA COLUMNA POR CORTE

Tmax.rot/columna=1.5*Tmax.ser/columna
 VU (cortante ultimo)
Vu= Tmax.rot*COS(o2)-Tmax.rot*COS(o)+Fs3+Fs2+Fs1

Vu= 0.6 Ton

Vcofi*(0,5*(f´c)^0,5+175*&*Vu*d/Mu
V que absorve el concreto => Vcon= 9 Ton
V que absorve acero = Vace= Vu - Vcon= Vace= -8.9 Ton NO REQUIERE REFUERZO POR CORTE
ADOPTE EL MINIMO
Diametro de Acero para estribo Ø 3/8
S= Av*fy*b/Vace
S= 25 cm

SE ADOPTARA S= 25 cm VAR. 3/8"

RESULTADOS DE DISEÑO
DIMENSIONES DE PASE AÉREO

Fc = 2.1m

3.80
0.5

1.2

LP = 21 m

DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

Diseño de Péndolas
Peso Total de la Péndola 29.0 Kg
Cable Adoptado 1/4 '' Tipo Boa ( 6x19 ) para pendolas
Separación de Péndolas 1.00 m
Cantidad de Péndolas 20 Und.
Longitud Total de Péndolas 18.31 m

Diseño de Cables Principales

Tensión Máxima en Cable 4.24 Tn
Cable Adoptado 1/2 '' Cable tipo Boa ( 6x19 )
Tensión Máxima Admisible de Cab 10.68 Tn

DISEÑO DE CÁMARA DE ANCLAJE

Dimensiones de Cámara

1.20m
0.60m

1.40m
 Concreto Hidráulico f'c= 175.0 kg/cm2
Angulo de salida del cable principa 45.0 °
Distancia de Anclaje a la Columna 3.80
Angulo de salida del cable 11.44 °

DISEÑO DE TORRE Y CIMENTACIÓN

Propiedades de los Materiales
Concreto Hidráulico f'c= 210.0 kg/cm2
Acero Grado 60 - f´y= 4200.0 kg/cm2
0.40 m
Dimensiones de Torre 0.40 m
Largo 0.40 m
Ancho 0.40 m
Altura Total de Torre 3.80 m Ht = 3.80 m

Dimensiones de Cimentación
Largo 1.50 m
Ancho 1.10 m
Altura 0.50 m
Profundidad de Desplante 1.20 m

1.50 m 0.50 m

1.10 m
Detalle de Armado de Acero

2 Var. ∅ 5/8 '' 2 Var. ∅ 5/8 ''

2 Var. ∅ 5/8 '' VAR. 3/8" : 1 a 5cm, 3 a 15cm, el resto @ 30cm /e

2 Var. ∅ 5/8 ''

3.1 m

3.8 m

Nivel de Terreno

VAR 3/8"@ 20cm

2 Var. ∅ 5/8 ''
2 Var. ∅ 5/8 '' 0.7 m

0.5 m

0.55 m 0.4 m 0.55 m

 DISEÑO DE PASE AÉREO Nº 04 (L=18M)
EXPEDIENTE TÉCNICO: “CREACIÓN DEL SISTEMA DE SANEAMIENTO BÁSICO
INTEGRAL EN LOS SECTORES DE CRUZ JIRCAN, SANTO PAMPAM HATUN RUMI Y
PROYECTO :
NUEVA ESPERANZA EN LA LOCALIDAD DE CONTAN, DISTRITO DE ANRA, HUARI -
ANCASH”
CLIENTE : MUNICIPALIDAD DISTRTIAL DE ANRA
LOCALIDA
REGIÓN : ANCASH PROVINCIA : HUARI DISTRITO : ANRA : CONTAN
D
MODALIDAD DE
:
EJECUCIÓN
FECHA DE
: AGOSTO DEL 2020
ELABORACIÓN

PARAMETROS DE DISEÑO

DATOS A INGRESAR PARA EL DISEÑO DATOS

Longitud del Pase Aereo LP 18 m f'c 210 kg/cm2
Diametro de la tuberia de agua Dtub 1 1/2 " F'y 4200 kg/cm2
Material de la tuberia de agua PVC Rec. col. 3 cm
Diametro de la tuberia de protección Dtubpro 2 " Rec. Zap 7 cm
Material de la tuberia de agua protección HDPE Cap. Port. St 1.2 kg/cm2
Separacion entre pendolas Sp 1 m γs Suelo 1840 kg/m3
Velocidad del viento Vi 70 Km/h γC° Concreto Armado 2400 kg/m3
Factor de Zona sismica Z 0.25 Zona 2 γC° Concreto Simple 2300 kg/m3
Ø 12 °

FLECHA DEL CABLE (Fc) ALTURA DE LA TORRRE DE SUSPENSION

Fc1= LP/11 1.6 m. Altura debajo de la Tuberia 0.5 m.
Fc2= LP/9 2.0 m. Altura Minima de la Tuberia a la Pendula 0.5 m.
Fc = 1.8 m. Altura de Profundización Para Cimentaci 1.20 m.
Altura de Columna 3.6 m.

Fc = 1.8m

3.6
0.5

1.3

LP = 18 m

A.- DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

CALCULOS DESCRIPCION

Carga Muerta (WD)

Peso de tuberia PVC 0.51
Peso de tuberia HDPE 0.72 kg/m
Peso del agua 1.1 kg/m
Peso accesorios (grapas, otros) 5.0 kg/m
 WD = 7.4 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
Velocidad del viento a 20 m de altura 76.5 kg/m
Presion del viento 35.14 kg/m
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 29.00 kg/m Carga Ultima (Wu)= 0.75*(1.4wd+1.7wl+1.7wv)
Factores de Seguridad
Factor de seguridad para el diseño de Péndolas 5
factor de seguridad para el diseño del cable principal 5

A.1.- DISEÑO DE PENDOLAS

CALCULOS DESCRIPCION
Peso total de la pendola 29.0 Kg
Factor de seguridad a la tension (3 - 5) 5.0
Tension de la pendola 0.15 Ton
Se adopta Cable de 1/4 '' Tipo Boa ( 6x19 ) para pendolas OK!
Tension a la rotura 2.74 Ton
Cantidad de pendolas 17 Und.
Determinacion de Longitud de Pendolas

Ecuacion de la parabola y = 4f . x²/l²

Distancia al Longitud de
N° Pendolas Pendola N° Centro de la la pendola
Pendola "S" (Yi)m
P ase aÉ reo desde el centro
1.6
Centro 0.00 0.500 1.4
1 1.00 0.522 1.2
2 2.00 0.589 1
3 3.00 0.700 0.8
4 4.00 0.856 0.6
9
5 5.00 1.056
0.4
6 6.00 1.300
0.2
7 7.00 1.589
0
8 8.00 1.922 0 1 2 3 4 5 6 7 8 9
9

8.53
Longitud Total de Péndolas 17.07
 A.2.- DISEÑO DE CABLES PRINCIPALES
CALCULOS DESCRIPCION

Asumimos diametro 1/2 ''

Carga Muerta (WD)
Carga Muerta de la pendola (WDp) 7.4
Peso de cable pendola 0.2 kg/m
Peso de cable Principal 0.7 kg/m
WD = 8.3 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 30.00 kg/m
Tensiones
Tension Horizontal (TH) 675.00 Kg
Tension Maxima Servico (T max.ser) 727.0 Kg
Tension Vertical (TV) 992.0 Kg

Diseño de Cable
Factor de seguridad a la tension (2 -5) 5.0
Tmax.rotr = Tmax.ser x Fs 3.6 Tn < 10.68 OK!
Se adopta Cable de 1/2 '' Cable tipo Boa ( 6x19 )

B.- DISEÑO DE LA CAMARA DE ANCLAJE

CALCULOS DESCRIPCION

Capacidad portante admisible del terreno 1.2 kg/cm2 (verificar in situ)

Peso unitario del terreno Pu= 1840.0 kg/m3
1.00
Calidad del concreto (camara de anclaje) f´c= 175.0 kg/cm2 0.60
Angulo de friccion interna " Ø "= 12.0 °
Angulo de salida del cable principal " 0 "= 45.0 °

Et (Empuje del estrato de tierra) 1.30

Et= P.u*H^2*prof**(Tan(45-Ø/2))^2 / 2
Et = 0.4
X1 = 0.3
Tmax.ser*SEN(o) = 0.51 Ton-m
Tmax.ser*COS(o) = 0.51 Ton-m Tmax.ser*SEN(o) Tmax.ser

Wp (peso propio de la camara de anclaje)

Wp = P.u concreto*H*b*prof
Wp = 1.8 ton
b/2= d + e 0.3 = Y1
e=b/2-d < b/3 q2 W Tmax.ser*COS(o)
d=( suma de momentos)/(suma de fuerzas verticales)
d=Wp*b/2-Tmax,serSEN(o)*X1-Tmax,serCOS(o)*Y1
Wp-Tmax.ser*SEN(o) q1
b =1.3
 d= 0.670 cm
d= 0.7 m e d
b/2

e (excentricidad de la resultante de fuerzas)

e= -0.020 < b/3 = 0.4 OK !
q ( presion con que actua la estructura sobre el terreno)
q =(suma Fzas. verticales/ Area)*(1 ± 6* e/ b)

q1=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1+6* e/ b)
q1= 0.1489 < 1.2 kg/cm2 OK!
q2=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1-6* e/ b)
q2= 0.1793 < 1.2 kg/cm2 OK!

ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D=[ (Wp -Tmax.ser*SEN(o))*U ] / [ Tmax.ser*COS(o) ] F.S.D = 1.9 > 1.75 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= (Wp *b/2 )/ ( Tmax.ser*SEN(o)*X1+Tmax.ser*COS(o)*Y1) F.S.V = 3.8 > 2 OK!

C.- CIMENTACIÓN
DIMENSIONAMIENTO
CALCULOS DESCRIPCION

Sobre carga piso 150.00 kg/m2

Profundiadad de desplante (Df) 1.20 m.
Diametro de Acero Columna 5/8 "
Calculo L
d d=0.08xdbxfy/√/f´c 14.49 cm.
Altura de Zapata teorica 22.12 cm
Altura de Zapata Asumida (hc) 0.40 m
ht 0.80 m
Calculo de Presion de suelo (qm) 1.16 kg/cm2 ht = 0.80
Tension Vertical = TH*Sen (0) 675 Kg Df = 1.20
Peso de la Columna 1382.4 Kg Lv
Peso sobre la columna (Ps) 2057.40 kg
Calculo de Area de Zapata
A'z = Ps A'z = 1773.62 cm2 hc = 0.50
qm T = 42.00 cm
T = Az^.5 + ( t - b ) B = 42.00 cm T= 1.30

2
B = Az^.5 - ( t - b )
2 B= 1.10
Dimensiones a Usar b = 0.40
T = 130.00 cm
B = 110.00 cm t = 0.40
VERIFICACION POR CORTE ( Ø = 0.85 )
CALCULOS DESCRIPCION

Verificacion de la reaccion amplificada (qmu 0.20 kg/cm2 0.1 T= 1.30

 POR FLEXION qmu = Pu/Az
Diametro de Acero Zapata 1/2 " n = b + dz
Peralte de la zapata (dz) 41.73 cm B = 1.10 n = 81.73
Lv = ( T - t ) / 2 45.00 cm
Vu = qmu * B * ( Lv - dz ) 6.76
Vc = 0.53 x√f 'cxBxdz 35.26 m = t + dz = 81.73

Vu ≤ Øvc OK
POR PUNSONAMIENTO
Vu = Pu - qmu * m * n 1,534.89 kg
bo = 2 xm + 2 xdz 326.92 cm
bc=t/b bc = 1.00
Vc = 0.27 x(2 + 4/bc )x √f 'c xboxdz
vc = 320,268.73 kg
Ø vc = 272,228.42 kg
Vc = 1.1 x√f 'cxboxdz vc = 217,466.42 kg
Ø vc = 184,846.46 kg
Vu ≤ Øvc OK

CALCULO DEL REFUERZO ( Ø = 0.90 )

DIRECCION LONGITUDINAL
CALCULOS DESCRIPCION
Lv = ( T - t ) / 2 45.00 cm T = 1.30
Mu = qmu x B x Lv²/2 22,433.57 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) B= 110.00 cm

a = As x fy / ( 0.85 x f 'c x B ) d= 41.73 cm B = 1.10
a= 0.03 cm OK
As = 0.14 cm2
a= 0.03 cm
As = 0.14 cm
As mín = 0.0018 x B x d As min = 8.26 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Longitudinal = 8.26 cm2 Pulg varillas (cm) As cm2

5/8 1.98 6 15 11.88

OK
DIRECCION TRANSVERSAL
CALCULOS DESCRIPCION
Lv = ( B - b ) / 2 35.00 cm T= 1.30
Mu = qmu x T x Lv²/2 16,038.37 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) T= 130.00 cm

a = As x fy / ( 0.85 x f 'c x T ) d= 41.73 cm B= 1.10
a= 0.02 cm OK
As = 0.10 cm2
a= 0.02 cm
As = 0.10 cm
As mín = 0.0018 x T x d As min = 9.76 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Transversal = 9.76 cm2 Pulg varillas (cm) As cm2

5/8 1.98 6 20 11.88

OK
VERIFICACION DE LA CONEXIÓN COLUMNA - ZAPATA ( Ø = 0.70 )
CALCULOS DESCRIPCION
 Resistencia al Aplastamiento Sobre la Columna
Pu = (1.4*PD+1.7PL) Pu = 2,880.36 kg
Pn = Pu/Ø Pn = 4,114.80 kg
Ac = t x b Ac = 1,600.00 cm2
Pnb = 0.85 x f 'c x Ac Pnb= 285,600.00 kg Pn < Pnb CONFORME

Resistencia en el Concreto de la Cimentación

Pu = 2,880.36 kg
Pn = Pu/Ø Pn = 4,114.80 kg
A2=T^2 x b/t A2 = 20,800,000.00 cm2
Ao = √(A2/Ac) x Ac Ao = 114.02 x Ac Usar Ao = 2 x Ac
Ao <= 2 x Aco Ao = 2.00 Ac
Pnb = 0.85 x f 'c x Ao Pnb= 571,200.00 kg Pn < Pnb CONFORME
Refuerzo Adicional Minimo
As = (Pu-ØPn)/Øfy As = 0.00 cm2
As min = 0.005 * Ac As min = 8.00 cm2
Asc = area de acero de la columna
Asc = 4Ø 1/2" Asc = 5.16 cm2 usar As min

No existe problemas de aplastamiento en la union columna - zapata y no requiere refuerzo adicional para la
transmisión de cargas de un elemento a otro

D.- DISEÑO DE LA TORRE DE SUSPENSION

CALCULO DE LAS FUERZAS SISMICAS POR REGLAMENTO DESCRIPCION

Factor de importancia U 1.50

Factor de suelo S 1.20 45° o o2 11.44°
Coeficiente sismico C 2.50
Factor de ductilidad Rd 8.00
Factor de Zona Z 0.25
Angulo de salida del cable
Torre-camara o 45.0 °
Angulo de salida del cable (valor de comparacion =arctan(2*Fc/LP)
Torre-Puente o2 11.4 ° 11.44 °
DIMENSIONAMIENTO DEL TORREON

0.40 Fs3 =0.1

0.40 Ht/3
,
Fs2 =0.06
Ht = 3.60 Ht/3
Ht= 3.6

Fs1 =0.03
Ht/3

Fs =0.19
1.30 0.50

1.10
 Nivel hi wixhi Fs ( i )
3 3.6 3.32 0.10 Ton
2 2.4 2.21 0.06 Ton
1 1.2 1.11 0.03 Ton
6.64
Fs = (S.U.C.Z / Rd )*Peso de toda la estructura Fs (fuerza sismica total en la base)
Fs = 0.19 Ton

ANALISIS DE ESTABILIDAD

Tmax.ser*SEN(o2)= 0.1 Ton-m

Tmax.ser*COS(o2)= 0.7 Ton-m
Tmax.ser*SEN(o)= 0.5 Ton-m
Tmax.ser*COS(o)= 0.5 Ton-m Tmax.ser *COS(o) Tmax.ser *COS(o2)

Wp (peso propio de la torre-zapata)

Wp=P.u concreto*volumen total Tmax.ser*SEN(o) Tmax.ser *SEN(o2)
Wp 1.4 ton
Wz 1.7 ton

b/2= d + e Wp
e=b/2-d < b/3
d=( suma de momentos)/(suma de fuerzas verticales)

d=
(Wp*2b/3+Wz*b/2+Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3-
[ Tmax.ser*COS(o2)-Tmax.ser*COS(o) ]*(H+hz)-Fs3*(H+hz)-
Fs2*2*(H+hz)/3-Fs1*(H+hz)/3) / (Wp+Wz+Tmax.ser*SEN(o)
+Tmax.ser*SEN(o2))
d = 0.4 m q2
q1
e (excentricidad de la resultante de fuerzas)
e = 0.268 < b/3 = 0.4 OK ! b =1.3

q ( presion con que actua la estructura sobre el terreno) e d

q =(suma Fzas. verticales/ Area)*(1+ 6* e/ b) b/2
q1=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1+6* e/ b)
q1= 0.60 < 1.2 kg/cm2 OK!
q2=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1-6* e/ b)
q2= -0.06 < 1.2 kg/cm2 OK!
ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D= [ (Wp+Wz +Tmax.ser*SEN(o2)+Tmax.ser*SEN(o))*U ]
[Tmax.ser*COS(o2)- Tmax.ser*COS(o) +Fs3+Fs2+Fs1 ]
F.S.D= 4.8 > 1.5 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= Wp*2b/3+Wz*b/2+ Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3
 (Tmax.ser*COS(o2)*(Ht+hz)-Tmax.ser*COS(o)*(Ht+hz)+Fs3*(Ht+hz)+Fs2*(2*Ht/3+hz)+Fs1*(Ht/3+hz))
F.S.V= 2.0 > 1.75 OK!
DISEÑO ESTRUCTURAL DE LA TORRE DE SUSPENSION
Tmax.rot *COS(o) Tmax.rot *COS(o2)

Tmax.rot *SEN(o) Tmax.rot *SEN(o2)

3.6
Wp

A A
0.4
0.4

DISEÑO POR METODO A LA ROTURA

(por columna y en voladizo)

Tmax.rot/columna=1.5*Tmax.ser/columna Tmax.ser = 0.73 Ton-m Tmax.rot = 1.09 Ton-m

Mu=( Tmax.rot*COS(o2)-Tmax.rot*COS(o))*Ht+Fs3*Ht+Fs2*Ht*2/3+Fs1*Ht/3
Mu = 1.08 Ton-m

DISEÑO DE LA COLUMNA A FLEXION

f 'c= 210 kg/cm2

Fy= 4200 kg/cm2 d = 36.21
b= 40 cm
Ø Asum.= 5/8 "
rec. Colm.= 3.00 cm
d= 36.21 cm
MU= 1.08 Ton-m CORTE A-A

w= 0.01 &= 0.001 < 75&b = 0.016 ( FALLA DUCTIL )

As(cm2)= 0.79 cm2
As min= 4.8 cm2
As principal(+) = 4.83 cm2

Diámetro Area as Cantidad Area Total

Ø Pulg cm2 de varillas As cm2
1/2 1.27 2 2.54 B CALCULADO
1/2 1.27 2 2.54 14.14 40 Ok
TOTAL 5.08 Ok

DISEÑO DE LA COLUMNA A COMPRESION

Pn(max) [carga axial maxima resistente]

Pn(max)=0.80*(0.85*f¨c*(b*h-Ast)+Ast*fy) Pn(max)= 244 Ton

Tmax.rot/columna=1.7*Tmax.ser/columna
Pu [carga axial ultima actuante]
Pu=Wp + Tmax.rot*SEN(o2)+Tmax.rot*SEN(o) Pu= 3.1 Ton
Pu= 3.1 Ton < Pn(max)= 244.0 Ton OK !
DISEÑO DE LA COLUMNA POR CORTE

Tmax.rot/columna=1.5*Tmax.ser/columna
 VU (cortante ultimo)
Vu= Tmax.rot*COS(o2)-Tmax.rot*COS(o)+Fs3+Fs2+Fs1

Vu= 0.5 Ton

Vcofi*(0,5*(f´c)^0,5+175*&*Vu*d/Mu
V que absorve el concreto => Vcon= 9 Ton
V que absorve acero = Vace= Vu - Vcon= Vace= -9.0 Ton NO REQUIERE REFUERZO POR CORTE
ADOPTE EL MINIMO
Diametro de Acero para estribo Ø 3/8
S= Av*fy*b/Vace
S= 25 cm

SE ADOPTARA S= 25 cm VAR. 3/8"

RESULTADOS DE DISEÑO
DIMENSIONES DE PASE AÉREO

Fc = 1.8m

3.60
0.5

1.3

LP = 18 m

DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

Diseño de Péndolas
Peso Total de la Péndola 29.0 Kg
Cable Adoptado 1/4 '' Tipo Boa ( 6x19 ) para pendolas
Separación de Péndolas 1.00 m
Cantidad de Péndolas 17 Und.
Longitud Total de Péndolas 17.07 m

Diseño de Cables Principales

Tensión Máxima en Cable 3.63 Tn
Cable Adoptado 1/2 '' Cable tipo Boa ( 6x19 )
Tensión Máxima Admisible de Cab 10.68 Tn

DISEÑO DE CÁMARA DE ANCLAJE

Dimensiones de Cámara

1.00m
0.60m

1.30m
 Concreto Hidráulico f'c= 175.0 kg/cm2
Angulo de salida del cable principa 45.0 °
Distancia de Anclaje a la Columna 3.60
Angulo de salida del cable 11.44 °

DISEÑO DE TORRE Y CIMENTACIÓN

Propiedades de los Materiales
Concreto Hidráulico f'c= 210.0 kg/cm2
Acero Grado 60 - f´y= 4200.0 kg/cm2
0.40 m
Dimensiones de Torre 0.40 m
Largo 0.40 m
Ancho 0.40 m
Altura Total de Torre 3.60 m Ht = 3.60 m

Dimensiones de Cimentación
Largo 1.30 m
Ancho 1.10 m
Altura 0.50 m
Profundidad de Desplante 1.20 m

1.30 m 0.50 m

1.10 m
Detalle de Armado de Acero

2 Var. ∅ 1/2 '' 2 Var. ∅ 1/2 ''

2 Var. ∅ 1/2 '' VAR. 3/8" : 1 a 5cm, 3 a 15cm, el resto @ 30cm /e

2 Var. ∅ 1/2 ''

2.8 m

3.6 m

Nivel de Terreno

VAR 3/8"@ 20cm

2 Var. ∅ 1/2 ''
2 Var. ∅ 1/2 '' 0.8 m

0.5 m

0.45 m 0.4 m 0.45 m

 DISEÑO DE PASE AÉREO Nº 05 (L=22M)
EXPEDIENTE TÉCNICO: “CREACIÓN DEL SISTEMA DE SANEAMIENTO BÁSICO
INTEGRAL EN LOS SECTORES DE CRUZ JIRCAN, SANTO PAMPAM HATUN RUMI Y
PROYECTO :
NUEVA ESPERANZA EN LA LOCALIDAD DE CONTAN, DISTRITO DE ANRA, HUARI -
ANCASH”
CLIENTE : MUNICIPALIDAD DISTRTIAL DE ANRA
LOCALIDA
REGIÓN : ANCASH PROVINCIA : HUARI DISTRITO : ANRA : CONTAN
D
MODALIDAD DE
:
EJECUCIÓN
FECHA DE
: AGOSTO DEL 2020
ELABORACIÓN

PARAMETROS DE DISEÑO

DATOS A INGRESAR PARA EL DISEÑO DATOS

Longitud del Pase Aereo LP 22 m f'c 210 kg/cm2
Diametro de la tuberia de agua Dtub 1 1/2 " F'y 4200 kg/cm2
Material de la tuberia de agua PVC Rec. col. 3 cm
Diametro de la tuberia de protección Dtubpro 2 " Rec. Zap 7 cm
Material de la tuberia de agua protección HDPE Cap. Port. St 1.2 kg/cm2
Separacion entre pendolas Sp 1 m γs Suelo 1840 kg/m3
Velocidad del viento Vi 70 Km/h γC° Concreto Armado 2400 kg/m3
Factor de Zona sismica Z 0.25 Zona 2 γC° Concreto Simple 2300 kg/m3
Ø 12 °

FLECHA DEL CABLE (Fc) ALTURA DE LA TORRRE DE SUSPENSION

Fc1= LP/11 2.0 m. Altura debajo de la Tuberia 0.5 m.
Fc2= LP/9 2.4 m. Altura Minima de la Tuberia a la Pendula 0.5 m.
Fc = 1.8 m. Altura de Profundización Para Cimentaci 1.20 m.
Altura de Columna 3.5 m.

Fc = 1.8m

3.5
0.5

1.2

LP = 22 m

A.- DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

CALCULOS DESCRIPCION

Carga Muerta (WD)

Peso de tuberia PVC 0.51
Peso de tuberia HDPE 0.72 kg/m
Peso del agua 1.1 kg/m
Peso accesorios (grapas, otros) 5.0 kg/m
 WD = 7.4 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
Velocidad del viento a 20 m de altura 76.5 kg/m
Presion del viento 35.14 kg/m
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 29.00 kg/m Carga Ultima (Wu)= 0.75*(1.4wd+1.7wl+1.7wv)
Factores de Seguridad
Factor de seguridad para el diseño de Péndolas 5
factor de seguridad para el diseño del cable principal 5

A.1.- DISEÑO DE PENDOLAS

CALCULOS DESCRIPCION
Peso total de la pendola 29.0 Kg
Factor de seguridad a la tension (3 - 5) 5.0
Tension de la pendola 0.15 Ton
Se adopta Cable de 1/4 '' Tipo Boa ( 6x19 ) para pendolas OK!
Tension a la rotura 2.74 Ton
Cantidad de pendolas 21 Und.
Determinacion de Longitud de Pendolas

Ecuacion de la parabola y = 4f . x²/l²

Distancia al Longitud de
N° Pendolas Pendola N° Centro de la la pendola P ase aéreo desde el centro
Pendola "S" (Yi)m 2
Centro 0.00 0.500 1.8
1 1.00 0.515 1.6
1.4
2 2.00 0.560
1.2
3 3.00 0.634 1
4 4.00 0.738 0.8
5 5.00 0.872 0.6
11 0.4
6 6.00 1.036
0.2
7 7.00 1.229 0
0 1 2 3 4 5 6 7 8 9 10 11
8 8.00 1.452
9 9.00 1.705
10 10 1.988
11 11 2.300

13.03
Longitud Total de Péndolas 26.05
 A.2.- DISEÑO DE CABLES PRINCIPALES
CALCULOS DESCRIPCION

Asumimos diametro 1/2 ''

Carga Muerta (WD)
Carga Muerta de la pendola (WDp) 7.4
Peso de cable pendola 0.2 kg/m
Peso de cable Principal 0.7 kg/m
WD = 8.3 kg/m
Carga Viva (WL)
Peso de una persona por tuberia kg/m
WL = 15.0 kg/m
Carga de Viento (WV))
WV = 1.34 kg/m

Carga Ultima (WU)

WU = 30.00 kg/m
Tensiones
Tension Horizontal (TH) 1008.33 Kg
Tension Maxima Servico (T max.ser) 1061.0 Kg
Tension Vertical (TV) 1463.7 Kg

Diseño de Cable
Factor de seguridad a la tension (2 -5) 5.0
Tmax.rotr = Tmax.ser x Fs 5.3 Tn < 10.68 OK!
Se adopta Cable de 1/2 '' Cable tipo Boa ( 6x19 )

B.- DISEÑO DE LA CAMARA DE ANCLAJE

CALCULOS DESCRIPCION

Capacidad portante admisible del terreno 1.2 kg/cm2 (verificar in situ)

Peso unitario del terreno Pu= 1840.0 kg/m3
1.20
Calidad del concreto (camara de anclaje) f´c= 175.0 kg/cm2 0.70
Angulo de friccion interna " Ø "= 12.0 °
Angulo de salida del cable principal " 0 "= 45.0 °

Et (Empuje del estrato de tierra) 1.50

Et= P.u*H^2*prof**(Tan(45-Ø/2))^2 / 2
Et = 0.6
X1 = 0.3
Tmax.ser*SEN(o) = 0.75 Ton-m
Tmax.ser*COS(o) = 0.75 Ton-m Tmax.ser*SEN(o) Tmax.ser

Wp (peso propio de la camara de anclaje)

Wp = P.u concreto*H*b*prof
Wp = 2.9 ton
b/2= d + e 0.3 = Y1
e=b/2-d < b/3 q2 W Tmax.ser*COS(o)
d=( suma de momentos)/(suma de fuerzas verticales)
d=Wp*b/2-Tmax,serSEN(o)*X1-Tmax,serCOS(o)*Y1
Wp-Tmax.ser*SEN(o) q1
b =1.5
 d= 0.802 cm
d= 0.8 m e d
b/2

e (excentricidad de la resultante de fuerzas)

e= -0.052 < b/3 = 0.5 OK !
q ( presion con que actua la estructura sobre el terreno)
q =(suma Fzas. verticales/ Area)*(1 ± 6* e/ b)

q1=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1+6* e/ b)
q1= 0.1617 < 1.2 kg/cm2 OK!
q2=[(Wp-Tmax.ser*SEN(o) )/(b*prof)]*(1-6* e/ b)
q2= 0.2474 < 1.2 kg/cm2 OK!

ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D=[ (Wp -Tmax.ser*SEN(o))*U ] / [ Tmax.ser*COS(o) ] F.S.D = 2.1 > 1.75 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= (Wp *b/2 )/ ( Tmax.ser*SEN(o)*X1+Tmax.ser*COS(o)*Y1) F.S.V = 4.8 > 2 OK!

C.- CIMENTACIÓN
DIMENSIONAMIENTO
CALCULOS DESCRIPCION

Sobre carga piso 150.00 kg/m2

Profundiadad de desplante (Df) 1.20 m.
Diametro de Acero Columna 5/8 "
Calculo L
d d=0.08xdbxfy/√/f´c 14.49 cm.
Altura de Zapata teorica 22.12 cm
Altura de Zapata Asumida (hc) 0.50 m
ht 0.70 m
Calculo de Presion de suelo (qm) 1.16 kg/cm2 ht = 0.70
Tension Vertical = TH*Sen (0) 1008.333333 Kg Df = 1.20
Peso de la Columna 1344 Kg Lv
Peso sobre la columna (Ps) 2352.33 kg
Calculo de Area de Zapata
A'z = Ps A'z = 2027.87 cm2 hc = 0.50
qm T = 45.00 cm
T = Az^.5 + ( t - b ) B = 45.00 cm T= 1.50

2
B = Az^.5 - ( t - b )
2 B= 1.10
Dimensiones a Usar b = 0.40
T = 150.00 cm
B = 110.00 cm t = 0.40
VERIFICACION POR CORTE ( Ø = 0.85 )
CALCULOS DESCRIPCION

Verificacion de la reaccion amplificada (qmu 0.20 kg/cm2 0.1 T= 1.50

 POR FLEXION qmu = Pu/Az
Diametro de Acero Zapata 1/2 " n = b + dz
Peralte de la zapata (dz) 41.73 cm B = 1.10 n = 81.73
Lv = ( T - t ) / 2 55.00 cm
Vu = qmu * B * ( Lv - dz ) 8.89
Vc = 0.53 x√f 'cxBxdz 35.26 m = t + dz = 81.73

Vu ≤ Øvc OK
POR PUNSONAMIENTO
Vu = Pu - qmu * m * n 1,960.03 kg
bo = 2 xm + 2 xdz 326.92 cm
bc=t/b bc = 1.00
Vc = 0.27 x(2 + 4/bc )x √f 'c xboxdz
vc = 320,268.73 kg
Ø vc = 272,228.42 kg
Vc = 1.1 x√f 'cxboxdz vc = 217,466.42 kg
Ø vc = 184,846.46 kg
Vu ≤ Øvc OK

CALCULO DEL REFUERZO ( Ø = 0.90 )

DIRECCION LONGITUDINAL
CALCULOS DESCRIPCION
Lv = ( T - t ) / 2 55.00 cm T = 1.50
Mu = qmu x B x Lv²/2 33,207.11 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) B= 110.00 cm

a = As x fy / ( 0.85 x f 'c x B ) d= 41.73 cm B = 1.10
a= 0.04 cm OK
As = 0.21 cm2
a= 0.04 cm
As = 0.21 cm
As mín = 0.0018 x B x d As min = 8.26 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Longitudinal = 8.26 cm2 Pulg varillas (cm) As cm2

5/8 1.98 6 15 11.88

OK
DIRECCION TRANSVERSAL
CALCULOS DESCRIPCION
Lv = ( B - b ) / 2 35.00 cm T= 1.50
Mu = qmu x T x Lv²/2 18,337.51 kg-cm

As = Mu / ( Ø x fy x (dz - a/2 )) T= 150.00 cm

a = As x fy / ( 0.85 x f 'c x T ) d= 41.73 cm B= 1.10
a= 0.02 cm OK
As = 0.12 cm2
a= 0.02 cm
As = 0.12 cm
As mín = 0.0018 x T x d As min = 11.27 cm2 As min > As USAR As min

Diámetro Ø Numero de Separacion Area Total

Area as cm2
As Transversal = 11.27 cm2 Pulg varillas (cm) As cm2

5/8 1.98 6 25 11.88

OK
VERIFICACION DE LA CONEXIÓN COLUMNA - ZAPATA ( Ø = 0.70 )
CALCULOS DESCRIPCION
 Resistencia al Aplastamiento Sobre la Columna
Pu = (1.4*PD+1.7PL) Pu = 3,293.27 kg
Pn = Pu/Ø Pn = 4,704.67 kg
Ac = t x b Ac = 1,600.00 cm2
Pnb = 0.85 x f 'c x Ac Pnb= 285,600.00 kg Pn < Pnb CONFORME

Resistencia en el Concreto de la Cimentación

Pu = 3,293.27 kg
Pn = Pu/Ø Pn = 4,704.67 kg
A2=T^2 x b/t A2 = 24,000,000.00 cm2
Ao = √(A2/Ac) x Ac Ao = 122.47 x Ac Usar Ao = 2 x Ac
Ao <= 2 x Aco Ao = 2.00 Ac
Pnb = 0.85 x f 'c x Ao Pnb= 571,200.00 kg Pn < Pnb CONFORME
Refuerzo Adicional Minimo
As = (Pu-ØPn)/Øfy As = 0.00 cm2
As min = 0.005 * Ac As min = 8.00 cm2
Asc = area de acero de la columna
Asc = 4Ø 1/2" Asc = 5.16 cm2 usar As min

No existe problemas de aplastamiento en la union columna - zapata y no requiere refuerzo adicional para la
transmisión de cargas de un elemento a otro

D.- DISEÑO DE LA TORRE DE SUSPENSION

CALCULO DE LAS FUERZAS SISMICAS POR REGLAMENTO DESCRIPCION

Factor de importancia U 1.50

Factor de suelo S 1.20 45° o o2 11.44°
Coeficiente sismico C 2.50
Factor de ductilidad Rd 8.00
Factor de Zona Z 0.25
Angulo de salida del cable
Torre-camara o 45.0 °
Angulo de salida del cable (valor de comparacion =arctan(2*Fc/LP)
Torre-Puente o2 11.4 ° 9.37 °
DIMENSIONAMIENTO DEL TORREON

0.40 Fs3 =0.1

0.40 Ht/3
,
Fs2 =0.06
Ht = 3.50 Ht/3
Ht= 3.5

Fs1 =0.03
Ht/3

Fs =0.19
1.50 0.50

1.10
 Nivel hi wixhi Fs ( i )
3 3.5 3.14 0.10 Ton
2 2.3 2.09 0.06 Ton
1 1.2 1.05 0.03 Ton
6.27
Fs = (S.U.C.Z / Rd )*Peso de toda la estructura Fs (fuerza sismica total en la base)
Fs = 0.19 Ton

ANALISIS DE ESTABILIDAD

Tmax.ser*SEN(o2)= 0.2 Ton-m

Tmax.ser*COS(o2)= 1.0 Ton-m
Tmax.ser*SEN(o)= 0.8 Ton-m
Tmax.ser*COS(o)= 0.8 Ton-m Tmax.ser *COS(o) Tmax.ser *COS(o2)

Wp (peso propio de la torre-zapata)

Wp=P.u concreto*volumen total Tmax.ser*SEN(o) Tmax.ser *SEN(o2)
Wp 1.3 ton
Wz 2.0 ton

b/2= d + e Wp
e=b/2-d < b/3
d=( suma de momentos)/(suma de fuerzas verticales)

d=
(Wp*2b/3+Wz*b/2+Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3-
[ Tmax.ser*COS(o2)-Tmax.ser*COS(o) ]*(H+hz)-Fs3*(H+hz)-
Fs2*2*(H+hz)/3-Fs1*(H+hz)/3) / (Wp+Wz+Tmax.ser*SEN(o)
+Tmax.ser*SEN(o2))
d = 0.5 m q2
q1
e (excentricidad de la resultante de fuerzas)
e = 0.281 < b/3 = 0.5 OK ! b =1.5

q ( presion con que actua la estructura sobre el terreno) e d

q =(suma Fzas. verticales/ Area)*(1+ 6* e/ b) b/2
q1=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1+6* e/ b)
q1= 0.60 < 1.2 kg/cm2 OK!
q2=[(Wp+Wz+Tmax.ser*SEN(o2)+Tmax.ser*SEN(o) ))/ (b*prof)]*(1-6* e/ b)
q2= -0.03 < 1.2 kg/cm2 OK!
ANALISIS DE LOS FACTORES DE SEGURIDAD

F.S.D (Factor de seguridad al deslizamiento)

F.S.D=(Fzas. estabilizadoras/ Fzas.desestabilizadoras)
F.S.D= [ (Wp+Wz +Tmax.ser*SEN(o2)+Tmax.ser*SEN(o))*U ]
[Tmax.ser*COS(o2)- Tmax.ser*COS(o) +Fs3+Fs2+Fs1 ]
F.S.D= 4.5 > 1.5 OK!

F.S.V (Factor de seguridad al volteo)

F.S.V=(Momentos estabilizadores/ Momentos desestabilizadores)
F.S.V= Wp*2b/3+Wz*b/2+ Tmax.ser*SEN(o2)*2b/3+Tmax.ser*SEN(o)*2b/3
 (Tmax.ser*COS(o2)*(Ht+hz)-Tmax.ser*COS(o)*(Ht+hz)+Fs3*(Ht+hz)+Fs2*(2*Ht/3+hz)+Fs1*(Ht/3+hz))
F.S.V= 2.1 > 1.75 OK!
DISEÑO ESTRUCTURAL DE LA TORRE DE SUSPENSION
Tmax.rot *COS(o) Tmax.rot *COS(o2)

Tmax.rot *SEN(o) Tmax.rot *SEN(o2)

3.5
Wp

A A
0.4
0.4

DISEÑO POR METODO A LA ROTURA

(por columna y en voladizo)

Tmax.rot/columna=1.5*Tmax.ser/columna Tmax.ser = 1.06 Ton-m Tmax.rot = 1.59 Ton-m

Mu=( Tmax.rot*COS(o2)-Tmax.rot*COS(o))*Ht+Fs3*Ht+Fs2*Ht*2/3+Fs1*Ht/3
Mu = 1.29 Ton-m

DISEÑO DE LA COLUMNA A FLEXION

f 'c= 210 kg/cm2

Fy= 4200 kg/cm2 d = 36.21
b= 40 cm
Ø Asum.= 5/8 "
rec. Colm.= 3.00 cm
d= 36.21 cm
MU= 1.29 Ton-m CORTE A-A

w= 0.01 &= 0.001 < 75&b = 0.016 ( FALLA DUCTIL )

As(cm2)= 0.95 cm2
As min= 4.8 cm2
As principal(+) = 4.83 cm2

Diámetro Area as Cantidad Area Total

Ø Pulg cm2 de varillas As cm2
5/8 1.98 2 3.96 B CALCULADO
5/8 1.98 2 3.96 14.80 40 Ok
TOTAL 7.92 Ok

DISEÑO DE LA COLUMNA A COMPRESION

Pn(max) [carga axial maxima resistente]

Pn(max)=0.80*(0.85*f¨c*(b*h-Ast)+Ast*fy) Pn(max)= 244 Ton

Tmax.rot/columna=1.7*Tmax.ser/columna
Pu [carga axial ultima actuante]
Pu=Wp + Tmax.rot*SEN(o2)+Tmax.rot*SEN(o) Pu= 3.8 Ton
Pu= 3.8 Ton < Pn(max)= 244.0 Ton OK !
DISEÑO DE LA COLUMNA POR CORTE

Tmax.rot/columna=1.5*Tmax.ser/columna
 VU (cortante ultimo)
Vu= Tmax.rot*COS(o2)-Tmax.rot*COS(o)+Fs3+Fs2+Fs1

Vu= 0.6 Ton

Vcofi*(0,5*(f´c)^0,5+175*&*Vu*d/Mu
V que absorve el concreto => Vcon= 9 Ton
V que absorve acero = Vace= Vu - Vcon= Vace= -8.9 Ton NO REQUIERE REFUERZO POR CORTE
ADOPTE EL MINIMO
Diametro de Acero para estribo Ø 3/8
S= Av*fy*b/Vace
S= 25 cm

SE ADOPTARA S= 25 cm VAR. 3/8"

RESULTADOS DE DISEÑO
DIMENSIONES DE PASE AÉREO

Fc = 1.8m

3.50
0.5

1.2

LP = 22 m

DISEÑO DE PENDOLAS Y CABLE PRINCIPAL

Diseño de Péndolas
Peso Total de la Péndola 29.0 Kg
Cable Adoptado 1/4 '' Tipo Boa ( 6x19 ) para pendolas
Separación de Péndolas 1.00 m
Cantidad de Péndolas 21 Und.
Longitud Total de Péndolas 26.05 m

Diseño de Cables Principales

Tensión Máxima en Cable 5.30 Tn
Cable Adoptado 1/2 '' Cable tipo Boa ( 6x19 )
Tensión Máxima Admisible de Cab 10.68 Tn

DISEÑO DE CÁMARA DE ANCLAJE

Dimensiones de Cámara

1.20m
0.70m

1.50m
 Concreto Hidráulico f'c= 175.0 kg/cm2
Angulo de salida del cable principa 45.0 °
Distancia de Anclaje a la Columna 3.50
Angulo de salida del cable 9.37 °

DISEÑO DE TORRE Y CIMENTACIÓN

Propiedades de los Materiales
Concreto Hidráulico f'c= 210.0 kg/cm2
Acero Grado 60 - f´y= 4200.0 kg/cm2
0.40 m
Dimensiones de Torre 0.40 m
Largo 0.40 m
Ancho 0.40 m
Altura Total de Torre 3.50 m Ht = 3.50 m

Dimensiones de Cimentación
Largo 1.50 m
Ancho 1.10 m
Altura 0.50 m
Profundidad de Desplante 1.20 m

1.50 m 0.50 m

1.10 m
Detalle de Armado de Acero

2 Var. ∅ 5/8 '' 2 Var. ∅ 5/8 ''

2 Var. ∅ 5/8 '' VAR. 3/8" : 1 a 5cm, 3 a 15cm, el resto @ 30cm /e

2 Var. ∅ 5/8 ''

2.8 m

3.5 m

Nivel de Terreno

VAR 3/8"@ 20cm

2 Var. ∅ 5/8 ''
2 Var. ∅ 5/8 '' 0.7 m

0.5 m

0.55 m 0.4 m 0.55 m
