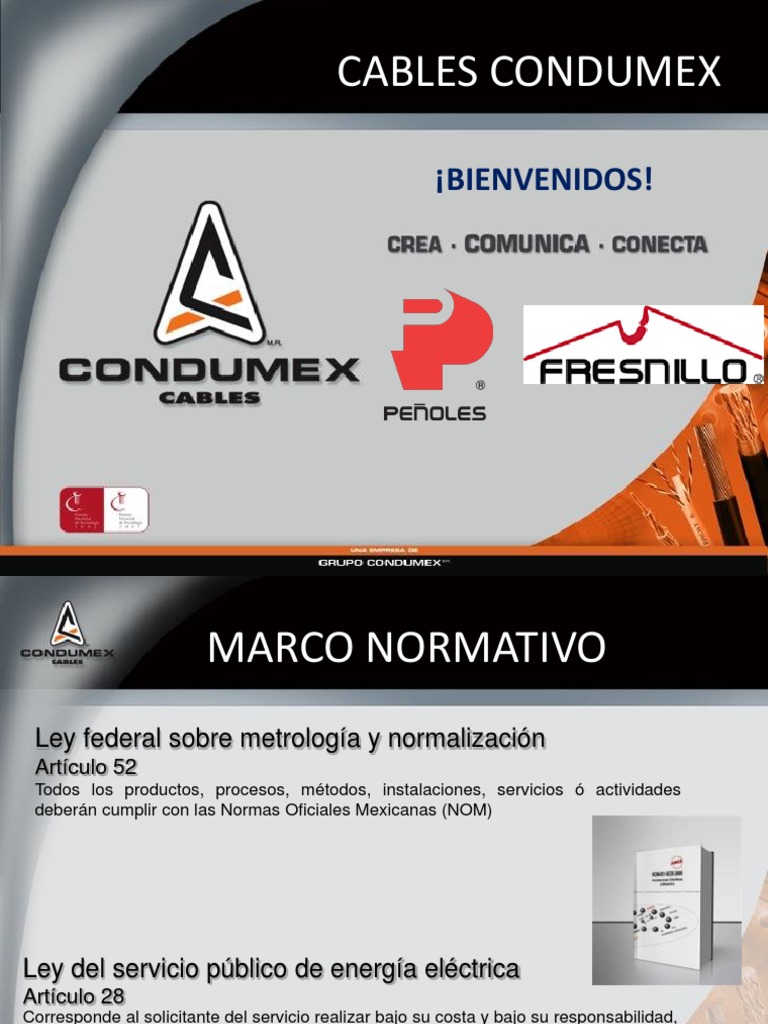

CABLES CONDUMEX
¡BIENVENIDOS!
MARCO NORMATIVO
Ley federal sobre metrología y normalización
Artículo 52
Todos los productos, procesos, métodos, instalaciones, servicios ó actividades
deberán cumplir con las Normas Oficiales Mexicanas (NOM)
Ley del servicio público de energía eléctrica

Artículo 28
Corresponde al solicitante del servicio realizar bajo su costa y bajo su responsabilidad,
las obras e instalaciones destinadas al uso de la energía eléctrica, mismas que deberán
satisfacer los requisitos técnicos y de seguridad que fijen las Normas Oficiales Mexicanas
(NOM).
MARCO NORMATIVO
Marco legal y normativo
Ley Federal sobre Normas mexicanas

NOM-001-SEDE- (NMX) de producto
Metrología y
2012 y de métodos de
Normalización prueba
Ley de Servicio Normas y

NOM-063-SCFI- especificaciones
Público de
2001 particulares (CFE,
Energía Eléctrica PEMEX, etc)
- Leyes: a cargo del poder legislativo.

- NOM´s: a cargo de las secretarías y dependencias de estado.
- NMX´s: a cargo de organismos especializados y acreditados.
Normas Oficiales Mexicanas:
• NOM-001-SEDE-2012 (instalaciones eléctricas)
• NOM-063-SCFI-2001 (conductores eléctricos)
GARANTÍA DEL USO DE LA ENERGÍA
ELÉCTRICA EN FORMA SEGURA
NOM-001-SEDE-2012
NOM-063-SCFI-2001
SEGURIDAD
EQUIPOS PERSONAS
PATRIMONIO/PROPIEDADES
PROTECCIÓN CONTRA
CHOQUE EFECTOS SOBRECORRIENTES

ELÉCTRICO SOBRETENSIONES
TÉRMICOS Y CORRIENTES DE
(INCENDIO) FALLA
MARCO NORMATIVO
Certificación de producto
El propósito fundamental del
estado es garantizar la seguridad
de las personas
Las leyes y NOM´s establecen los
mecanismos y requisitos mínimos
para tal propósito
Las NMX´s establecen a detalle

tales requisitos…
El cumplimiento de las normas se

debe demostrar…
MARCO NORMATIVO
NOM-063-SCFI; Establece los
requisitos de seguridad que
deben de cumplir los
conductores, alambres, y cables
para uso eléctrico, con el
propósito de garantizar las
condiciones necesarias de uso
eficiente y racional en el
consumo de energía eléctrica y
satisfacer las características
imprescindibles de servicio y
seguridad para las personas, los
equipos y su patrimonio
MARCO NORMATIVO
ANCE (Asociación de Normalización y Certificación A.C)

Organismo acreditado por la Entidad Mexicana de
Acreditación (EMA) para la certificación de conformidad de la
norma NOM-063-SCFI
“Verifica el cumplimiento satisfactorio de los métodos de prueba”

MARCO NORMATIVO
¿Cómo certifico un conductor eléctrico para ser instalado en
soportes metalicos tipo charola?
Además de las características propias del tipo de cable a utilizar, se

debe verificar que el cable tiene las características “CT-SR”:
Característica Método de Prueba

NMX-J-498-ANCE-2009
Resistencia a la propagación NMX-J-010-ANCE-2005
de la flama en charola vertical NMX-J-451-ANCE-2006
NMX-J-142/1-ANCE-2009
NMX-J-553-ANCE-2002
NMX-J-010-ANCE-2005
Resistencia a la intemperie
NMX-J-451-ANCE-2006
NMX-J-142/1-ANCE-2009
CONDUCTORES CT-SR INSTALADOS
EN CHAROLAS
Cables marcados “CT” cumplen NMX-J-498-ANCE-2009
Determinación de la resistencia a la propagación de la flama en conductores eléctricos que se
colocan en charola vertical
Cables marcados “CT” cumplen NMX-J-498-ANCE-2009
Método 1
Especificados de altura de zona carbonizada :
La flama se aplica al espécimen durante 20 min

La altura de zona carbonizada charola vertical ≤ 2 440 mm
Cables marcados “SR” cumplen NMX-J-553-ANCE-2002
Se someten a 720 horas de exposición a arco de carbón o de xenón

Con el tiempo y la exposición al

sol existe decoloración de las
cubiertas o aislamientos, sin
embargo lo importante es que
las propiedades físico-
mecánicas del compuesto no se
afecten.
Los resultados de la prueba de esfuerzo por tensión a la ruptura

deben retener 80 % de los valores iniciales de alargamiento
Con los resultados
satisfactorios de
prueba se obtiene
el Certificado de
Conformidad de
Producto
Sólo para Métodos

“NMX”
MARCO NORMATIVO
CERTIFICACIONES Y RECONOCIMIENTOS
SISTEMA DE CALIDAD
Contamos con la certificación :
ISO 9001:2008
Otorgada por el organismo certificador:
UL (Underwriters Laboratories Inc.)
Adicionalmente nuestro sistema de calidad es
avalado por CFE y PEMEX
PRODUCTOS
Dentro de la diversidad de nuestros productos
Contamos con calificaciones de:
•CFE
•ANCE
•UL
•CSA
Asimismo, la mayoría de los productos que vendemos
a CFE cuentan con ACEPTACION DE PROTOTIPO
CLASIFICACIÓN DE CONDUCTORES
ELÉCTRICOS DE ACUERDO A SU APLICACIÓN
CONDUCTOR
El conductor transmite la corriente eléctrica ó la energía eléctrica de
un lugar a otro.
CORRIENTE ELÉCTRICA
I= Amperes=A
Se puede comparar con el agujero de un tubo
Tubo Flujo de agua

AISLAMIENTO
Confina la corriente eléctrica en el conductor y contiene el campo
eléctrico dentro de su masa
Se puede comparar con la pared

de un tubo, que transporta TENSIÓN ELÉCTRICA
agua. V=Voltaje
Presión de
agua
Campo ó gradiente
eléctrico
La pared del tubo soporta la

presión del agua
Pared del
tubo En términos generales:
- A mayor espesor de la pared del tubo, mayor soporte de presión.
- A mayor espesor de aislamiento, mayor soporte de voltaje.
CABLE DE ENERGÍA
¿Cuál es su función?
CORRIENTE
ELÉCTRICA
V= R∙I P= V∙I
I=A
Vp VS R=Ω
Fuente de alimentación R=Ω
«Transformador»
Clasificación de conductores eléctricos

- desnudos
- por su aislamiento - aislados
- para líneas aéreas
- por el tipo de instalación - para circuitos subterráneos
- para circuitos en canalización
- para baja tensión
- para media tensión
Clasificación de - por su tensión de operación - para alta tensión
conductores - para extra alta tensión
eléctricos - monoconductores
- por su configuración
- multiconductores
- de cobre
- por el material del conductor
- de aluminio
- de energía
- por su uso o aplicación - de control
- para aparatos o equipos
Clasificación CONDUMEX de conductores eléctricos

- para distribución en baja tensión
- de Energía - para distribución en media tensión
- para transmisión y subtransmisión
- para la Construcción e - de baja tensión para la construcción

Industria - de baja tensión para la industria
Clasificación - control
- de Control y Flexibles
Condumex de - flexibles
conductores
eléctricos
- para instalaciones fijas
- para Minas
- para instalaciones móviles
- especiales
- para STC Metro
- para Transporte
- para ferrocarril
Aislamientos para baja tensión

Aislamiento Temperaturas de operación (°C)
Materiales Normal Cortocircuito

Tipo genérico Tipo específico Sobrecarga
(ejemplos) (Top) (Tcc)
THW, THW-LS 75
Termoplástico PVC 105 150
THHW, THHW-LS 90
XLP
RHW 75
EP
Termofijo XLP 130 250
RHHW 90
EP
XHHW, XHHW-LS XLP 90
THW = Aislamiento termoplástico (T) resistente al calor (H = Heat) y a la humedad (W = Water), típico para 75 °C
THHW = Aislamiento termoplástico (T) resistente al calor (HH = Heat) y a la humedad (W = Water), típico para 90 °C
XHHW = Polímero de cadena cruzada (X) resistente al calor (HH = Heat) y a la humedad (W = Water), típico para 90 °C
RHW = Hule (R) resistente al calor (H = Heat) y a la humedad (W = Water), típico para 75 °C
RHHW Hule (R) resistente al calor (HH = Heat) y a la humedad (W = Water), típico para 90 °C
Aislamientos para media, alta y extra alta tensión

Aislamiento Temperaturas de operación (°C)
Nivel de tensión Tipo genérico Materiales Normal Sobrecarga Cortocircuito
EP
Media
Termofijo XLP 90 130 250
(5 kV a 35 kV)
XLP-RA
Alta
(69 kV a 138 kV)
Extra alta
(230 kV)
EP = Etileno-Propileno
XLP = Polietileno de cadena cruzada
XLP-RA = Polietileno de cadena cruzada retardante a las arborescencias
Conductores para energía
Los conductores para energía son los utilizados en las líneas de distribución
(en baja y media tensión) y en las líneas de transmisión (en alta y extra alta
tensión), tanto por la CFE, PEMEX, STC metro, como por usuarios
particulares. Dentro de estos tenemos las siguientes líneas:
Conductores desnudos: aluminio (AAC), cobre (Cud) y ACSR (Aluminum

Conductors, Coated-Steel Reinforced.

Econel: conductores cubiertos o semialislados, de aluminio, cobre y ACSR.
Cables para líneas aéreas

75 °C 15 kV a 38 kV

Conductores aislados en baja tensión.
Vulcanel DRS: cables multiconductores para uso subterráneo con
conductores de aluminio o cobre y aislamiento de XLP.
Neutranel: cables multiconductores para uso aéreo con conductores de fase

de aluminio o cobre aislados con PEAD y conductor mensajero desnudo de
cobre, aluminio o ACSR.

Conductores aislados en media tensión.
Vulcanel: cables monoconductores y multiconductores para media tensión y

uso en ambientes secos o húmedos, con conductor de cobre o aluminio,
aislamiento de XLP o EPR, pantalla metálica a base de alambres o de cintas y
cubierta de PVC o Pe.

Conductores aislados en media y alta tensión.
Armanel: cables multiconductores para media tensión, con conductor de
cobre o aluminio, aislamiento de XLP o EPR, pantalla metálica a base de
alambres o de cintas, armadura engargolada de acero o aluminio y cubierta
de PVC o Pe.
Vulcanel: cables monoconductores para alta tensión, con conductor de

cobre o aluminio, aislamiento de XLP o EPR, pantalla metálica a base de
alambres y cintas y cubierta de PVC o Pe.
Conductores para construcción e industria

Los conductores para la construcción e industria son los utilizados en
circuitos de distribución, alimentadores, derivados, alimentación de
maquinaria, etc; en instalaciones fijas; entre otras, tenemos las siguientes
líneas:
Vinanel XXI THW-LS/THHW-LS: cables monoconductores y multiconductores
con conductor(es) de cobre y aislamiento de PVC, para instalarse en tubo
(conduit), soporte tipo charola (calibre 4 AWG y mayores), ductos
subterráneos, etc.

Vinanel Nylon: cables monoconductores con conductor de cobre,
aislamiento de PVC y cubierta de Nylon, para instalarse en tubo
(conduit), soporte tipo charola (calibre 4 AWG y mayores), ductos
subterráneos, etc. No debe utilizarse en lugares de reunión.
Vulcanel XLP: cables monoconductores con conductor de cobre y
aislamiento de XLP, tipos XHHW-2 y RHH/RHW, para instalarse en
tubo (conduit), soporte tipo charola (tipo XHHW-2 calibre 4 AWG
y mayores), ductos subterráneos, etc. El tipo RHH/RHW no debe
utilizarse en lugares de reunión.

Vulcanel XLP: cables multiconductores con conductores de cobre,
aislamiento de XLP, tipos XHHW-2 y RHH/RHW, y cubierta de PVC, para
instalarse en tubo (conduit), soporte tipo charola (tipo XHHW-2), ductos
subterráneos, etc. El tipo RHH/RHW no debe utilizarse en lugares de
reunión.
En cualquiera de los dos tipos, el cable puede incluir o no incluir el

conductor de puesta a tierra con aislamiento en color verde.

Afumel: cables monoconductores y multiconductores con conductor(es) de
cobre, aislamiento y cubierta Afumel libre de halógenos para instalarse en
tubo (conduit), soporte tipo charola, ductos subterráneos, etc.
Protección catódica: cable monoconductor

con conductor de cobre, aislamiento de Pe
y cubierta de PVC. Se utiliza para construir
sistemas de descargas atmosféricas,
sistemas de tierra y para la alimentación de
equipos.
Conductores para control

Los conductores para control son utilizados en circuitos de control,
señalización, protección y medición; en instalaciones fijas, ya sea en
canalización o dentro de equipos, por lo que los calibres generalmente son
de 8 AWG y menores, entre otras, tenemos las siguientes líneas:
Vinanel XXI: cables multiconductores con conductores de cobre, de calibres
8 AWG a 18 AWG, con aislamiento de PVC en colores y cubierta de PVC;
pueden incluir o no incluir blindaje electrostático, que puede ser de malla
trenzada a base de alambres o de cintas de cobre.
Conductores para control
Alambrado de tableros: cables

monoconductores con conductor de
cobre en cableado flexible, de calibres 10
AWG a 20 AWG, con aislamiento de PVC
negro o en colores.
Además, tenemos cable control de las líneas:
- Vulcanel XLP + PVC

- Afumel
-Armanel
Cordones flexibles
Los cordones flexibles son utilizados en instalaciones móviles, provisionales,
aparatos y herramientas portátiles; ya sea visibles o dentro de equipos,
entre otras, tenemos las siguientes líneas:
Dúplex flexible SPT1, SPT2 y SPT3:
cordón de dos conductores de cobre
en cableado flexible, paralelos,
aislados y unidos, de calibres 18 AWG
a 12 AWG, con aislamiento de PVC
para 300 V y 60 °C.
Termaflex salida de motor: cables
monoconductores de cobre en cableado
flexible con aislamiento de EP para 600 V y
105 °C.
Cordones flexibles
Flexanel uso rudo SJT: cordones de 2 ó 3 conductores de cobre en cableado

flexible, de calibres 10 AWG a 18 AWG, aislados con PVC y cubierta de PVC,
para 300 V y 60 °C.
Flexanel uso extra-rudo ST : cordones de 2, 3 ó 4 conductores de cobre en

cableado flexible, de calibres 2 AWG a 18 AWG, aislados con PVC y cubierta
de PVC, para 600 V y 60 °C.
Cordones flexibles
Flexanel uso rudo SJO: cordones de 2 ó 3 conductores de cobre en cableado
flexible, de calibres 10 AWG a 14 AWG, aislados con EP y cubierta de CPE,
para 300 V y 90 °C.
Flexanel uso extra-rudo SO : cordones de 2, 3 ó 4 conductores de cobre en

cableado flexible, de calibres 2 AWG a 14 AWG, aislados con EP y cubierta de
CPE, para 600 V y 90 °C.
Cordones flexibles
Cable plano para bombas sumergibles: cables multiconductores de cobre en
cableado flexible, de calibres 14 AWG a 250 kcmil, aislados con Pe y cubierta
de PVC, para 1000 V y 75 °C.
Cable redondo para bombas sumergibles: cables multiconductores de cobre

en cableado flexible, de calibres 14 AWG a 250 kcmil, aislados con EP-CPE y
cubierta de PVC, para 2000 V y 90 °C.
Cables especiales: minas – instalaciones móviles
Cable Seguriflex tipo G: cables

multiconductores con conductores de
cobre en cableado flexible, aislados con
EP y cubierta de CPE, para 2000 V y 90
°C, incluye cable(s) de puesta a tierra
aislado(s).
Cable Seguriflex tipo W: cables

multiconductores con conductores
de cobre en cableado flexible,
aislados con EP y cubierta de CPE,
para 2000 V y 90 °C.
“Extra Uso Rudo”
Cable Seguriflex tipo G-GC: cables
multiconductores con conductores de
cobre en cableado flexible, aislados con
EP, cintas reflejantes y cubierta de CPE
y/o TPU, para 2000 V y 90 °C, incluye
cable(s) de puesta a tierra aislado(s) y
conductor verificador de tierra.
Cable Seguriflex tipo SHD-GC: cables

multiconductores con conductores
de cobre en cableado flexible,
aislados con EP, cintas reflejantes y
cubierta de CPE y/o TPU, para 2 KV,
5 KV, 8 kV, 15 kV y 90 °C.
Poliuretano Termoplástico (TPU) refuerzo mecánico que sobrepasa las
propiedades de cubierta de cables de Uso Extra Rudo utilizados en
equipos móviles en la industria minera, proporcionando la máxima
seguridad a operarios y la mejor continuidad de proceso
Su característica de cubierta transparente permite que las cintas

reflejantes proporcionen una alta identificación de circuitos eléctricos.
Su control visual provee al operador minero mayor control a golpes
accidentales a cables y paros inesperados de tiempo máquina
SOLUCIÓN DE
SEGURIDAD
CINTAS RETROREFLEJANTES
Ventajas:
• Proporciona identificación de circuitos
• Proporciona control visual a cables
eléctricos en ambientes totalmente
oscuros
• Mantiene la identificación del cable a
pesar de las condiciones severas de
visibilidad
RESULTADOS EN MINA
SUBTERRÁNEA
VIDEO 1
RESULTADOS EN MINA
SUBTERRÁNEA
VIDEO 2
El TPU ofrece mayor resistencia en conexiones en donde se requiere de dobleces excesivos
RESULTADOS EN MINA A CIELO
ABIERTO
CINTAS REFLEJANTES REFLEJO DE CINTAS REFLEJANTES DEL CABLE

DURANTE LA NOCHE
ABIERTO
REFLEJO DE CINTAS REFLEJANTES DEL CABLE DURANTE LA NOCHE

VIDEO 1
ABIERTO
• Los cables de energía empleados en minería (Equipo móvil) deben

de cumplir estándares internacionales que garanticen un
desempeño confiable en campo.
• Las normativas que rigen los cables de energía para mina en

Norteamérica, están expresadas en las normas NEMA WC-58=ICEA S-
75-381 y CSA C22.2 No96.
• La cubierta del cable de minas es el principal refuerzo mecánico

para mantener la funcionalidad del cable, por lo que en las normas
NEMA y CSA se indican claramente las características mínimas a
cumplir.
Resultados de Bench Marking
Cumplimientos individuales de análisis de cubiertas de cables de minas
tipo SHD-GC, 3X4/0AWG, 8kV 2014
160%
140%
120%
100%
80%
60%
40%
20%
0%
AMERICAN MUSTANG, CURADO BAJO PLOMO TELEFONIKA, CURADO EN CV
CONDUMEX, CURADO EN PLCV META
Resultados de Bench Marking
COMPETIDOR Tipo de ICEA/
CSA MSHA
MODO DE VULCANIZACIÓN CUBIERTA cubierta NEMA
CONDUMEX TIPO SHD-GC
VULCANIZADO EN PLCV XHD   
(Phase Liquid Continued Vulcanization)
AMERICAN MUSTANG (SOUTHWIRE), TIPO SHD-GC
VULCANIZADO BAJO PLOMO
HD   
TELFONIKA, TIPO SHD-GC
VULCANIZADO EN CV
HD   
NOTA: Los cables tipo SHD-GC deben emplear cubierta del tipo Extra Heavy Duty
(XHD), como se indica en las norma CSA C22.2 no 96-2013 e ICEA S-75-381
Cables con cubierta TPU
PROPORCIONAN
PROPIEDADES MECANICAS DE CUBIERTA EXCELENTE DURABILIDAD DE CUBIERTA

Y RESISTENCIA A ENVEJECIDO EN AIRE
EXCELENTE RESISTENCIA AL MALTRATO

PROPIEDADES AL DESGARRE
SOBRE SUELO ROCOSO
EXCELENTE RESISTENCIA AL ARRASTRE

PROPIEDADES A LA ABRASIÓN YA QUE SU DESBASTE ES MÍNIMO
PROPIEDADES DE RESISTENCIA A LA EXCELENTE RESISTENCIA A LA

FLAMA PROPAGACIÓN DE LA FLAMA

Cable Seguriflex SHD-PCG: cables de 3 conductores de energía, más 3
conductores de control y un conductor de puesta a tierra; todos de cobre en
cableado flexible, aislados con EP y cubierta de CPE, para 2 kV y 5 kV
(energía) y 90 °C.
Además, tenemos cables para minas de la línea Seguriflex de los tipos:
- Seguriflex PG
Cables especiales: minas

Cable Vulcanel tipo MP-GC: cables multiconductores de cobre, aislados con
EP y cubierta de CPE, para media tensión y 90 °C, este tipo incluye cable de
puesta a tierra (desnudo) y cable verificador de puesta a tierra (aislado).
Cable Seguriflex: cables monoconductores de

cobre en cableado flexible, aislados con EP y
cubierta de CPE, para 2000 V y 90 °C.

Cable Vulcanel tipo Tiro de mina: cable trifásico de cobre, aislados con EP,
cubierta interna de PVC, conformado por una armadura de alambres de
acero galvanizado y cubierta de PVC, para media tensión y 90 °C, este tipo
incluye cable de puesta a tierra (desnudo) y si así se requiere se le puede
colocar cable verificador de puesta a tierra (aislado-amarillo).

Cable Vulcanel tipo Galería de mina: cable trifásico de cobre, aislados con EP,
cubierta interna de PVC, conformado por una armadura de alambres de
acero galvanizado, alambres de cobre para aumentar una protección
adicional al personal, alambres de acero galvanizado para ser colocado de
manera vertical y/o horizontal, cubierta de PVC, para media tensión y 90 °C,
este tipo incluye cable de puesta a tierra (desnudo).
Los alambres de cobre brindan mayor capacidad de

conducción de corriente de falla
Cables especiales: transportes eléctricos (STC metro)
Cable Afumel: cables monoconductor

de cobre con aislamiento y cubierta
Afumel libre de halógenos, para 1000
V y 90 °C.
Cable Vulcanel: cables monoconductores de cobre con aislamiento de EP o
XLP y cubierta libre de halógenos, para 15 kV y 25 kV y 90 °C.
Cables especiales: transportes eléctricos (ferrocarril)
Cable Vulcanel tipo DLO: cables monoconductores de cobre estañado en

cableado flexible, con aislamiento combinado de EP y CPE, para 2000 V y 90
°C.

Vulcanel XLP S8000: cables monoconductores con conductor de aluminio
aleación AA 8000 (calibre 6 AWG y mayores) y aislamiento de XLP tipo
XHHW-2, para instalarse en tubo (conduit), soporte tipo charola (para
calibre 4 AWG y mayores), ductos subterráneos, etc.
Notas:
1. para su correcta y segura instalación se requiere utilizar conectadores de Al o bimetálicos (Al-Cu),

además de inhibidores de la oxidación,
2. no se recomienda su uso en ambientes salobres,
3. no se recomienda instalarlos directamente enterrados ni en ductos subterráneos en ambientes de nivel
freático alto.
Conductores de baja tensión para la construcción.

Armanel: cables multiconductores con las características de Vinanel XXI,
Vinanel Nylon, Vulcanel XLP y Vulcanel XLP S8000, que además tienen una
armadura engargolada que puede ser de acero galvanizado o aluminio, con
o sin cubierta exterior.
Estos cables pueden utilizarse en áreas peligrosas clase I división 2, clase II

división 2 y clase III divisiones 1 y 2. Para la correcta y segura instalación de
estos cables debe de utilizarse los accesorios adecuados (conectores
glándula, contras, monitores, etc.)
Apuntes sobre cables Vulcanel S8000 – Flujo en frío

La aleación de aluminio AA8000 consisten en adicionar al Aluminio
1350 algunos elementos como Hierro, Magnesio y Cobre, con el
propósito de reducir algunos efectos tales como:
Flujo en frío, el cual causa Oxidación superficial, la cual causa

calentamiento y arcos eléctricos en falsos contactos en las conexiones…
los puntos de conexión…
Generación
de calor
Formación
de arcos
eléctricos
Conductor
flojo
Apuntes sobre cables Vulcanel S8000 - NOM-001-SEDE-2012

La subsección 310-106 (b) establece:
No se permiten conductores de
aluminio o aleaciones de Vinanel XXIM.R.
aluminio de tamaño menor que

13,3 mm2 (6 AWG).
No se permiten conductores de Al con
aislamiento de PVC (NMX-J-010-ANCE)
Vulcanel S8000M.R.
Los conductores de aluminio se
Calibre mínimo = 6 AWG permiten aislar con aislamientos
termofijos (EP o XLP) tipos RHH,
Los cables de aluminio deben ser RHW y XHHW. No se permite
de aleación de aluminio AA 8000. aislamientos termoplásticos (PVC
o Pe) tipos THW ó THHW.
Apuntes sobre cables Vulcanel S8000 - NOM-063-SCFI-2001

Establece que la aplicabilidad de las normas mexicanas para los
diferentes tipos de conductores eléctricos.
Norma mexicana
Tipo de conductor
aplicable
Cable de aluminio con cableado concéntrico NMX-J-032-ANCE
Cable de aleación de aluminio AA-8000 NMX-J-533-ANCE
Cable concéntrico de aluminio con cableado compacto NMX-J-062-ANCE
Cable de aluminio con cableado compacto y alma de
NMX-J-058-ANCE
acero galvanizado (ACSR)
Cables multiconductores para distribución aérea en
NMX-J-061-ANCE
baja tensión
Cables de energía de baja tensión, con aislamiento de
polietileno de cadena cruzada o a base de etileno- NMX-J-451-ANCE
propileno para instalaciones hasta 600 V
Apuntes sobre cables Vulcanel S8000 - NMX-J-451-ANCE

- Permite conductores de Las marcas de Condumex para
aleación de aluminio AA estos productos son Vulcanel
8000 (6 AWG y mayores). S8000.
- Permite aislamientos a base
de XLP, EP, EP+CP, entre
otros. Vulcanel S8000 RoHSM.R.
- Permite la fabricación de
cables monoconductores y
de cables multiconductores. En combinación con otras
- Permite tensiones de 600 V, normas también se pueden
1000 V y 2000 V. fabricar con armadura
Apuntes sobre cables Vulcanel S8000 - Marcado

Cables con conductor de aleación de aluminio AA 8000 y aislamiento
de XLP tipo XHHW-2 LS CT-SR RoHS para 600 V y 90 °C. Marcado
RoHS (restricción de sustancias peligrosas), LS (baja emisión de
humos), CT (uso en charola) y SR (uso en intemperie).
VULCANEL S8000 RoHSM.R. TIPO ARMANEL S8000 RoHSM.R. TIPO MC CON

XHHW-2, LS 90 °C, 600 V CT-SR ARMADURA ENGARGOLADA DE ACERO O
ALUMINIO
Apuntes sobre cables Vulcanel S8000 - Diversidad de construcciones

- Cables monoconductores. - Cables Metal-Clad o MC
(Armanel) con armadura de
acero o aluminio.
- Cables multiconductores.
Apuntes sobre cables Vulcanel S8000 - Aplicaciones en lugares de
reunión
Aplicaciones diversas, incluso
lugares de reunión, de acuerdo a la
artículo 518 de la NOM-001-SEDE-
2012: todos los inmuebles ó parte
de ellos ó estructuras diseñadas
para reuniones de 100 ó más
personas.
Auditorios Museos
Bares, cantinas y discotecas Pistas de patinaje
Boliches y billares Restaurantes
Capillas funerarias Salas de conferencias
Comedores Salones de baile
Gimnasios Salones de clubes
Iglesias y templos Salas de albercas
Mercados Teatros y cines
Apuntes sobre cables Vulcanel S8000 - Aplicaciones en la industria
Químicas y Textiles
petroquímicas
Plataformas Farmacéuticas
petroleras
Metal-mecánicas Construcción
Manufacturas en Hangares y salas de
general espera
Papeleras Gasolineras
Automotrices Aserraderos
Cementeras Granjas avícolas
Harineras Etc.
Apuntes sobre cables Vulcanel para MT - Distribución

La distribución de energía se Existe la posibilidad de realizarla
realiza generalmente en media mediante cables desnudos en redes
tensión, lo cual resulta mas aéreas o mediantes cableas aislados
económico y eficiente. en redes subterráneas.
𝑃
𝐼𝐿 =
3 × 𝑉𝐿 × 𝐹𝑃
…A mayor tensión, menor

corriente, entonces se reducen
costos en el metal de los
conductores…
Apuntes sobre cables Vulcanel para MT - Normas

Debido a la mejora en los índices de confiabilidad, la tendencia
actual son las redes subterráneas con cables aislados.
La selección de cables aislados requiere de

conocimientos con más detalle de las variantes de
los elementos y de las normas y/o especificaciones
(NMX-J-142/1-ANCE-2011 y NRF-024-CFE-2003).
Apuntes sobre cables Vulcanel para MT - Especificaciones

Apuntes sobre cables Vulcanel para MT - Nomenclatura corta

Cu (500) XLP-25-133-B-PVC
Material de la cubierta: PVC o Pe

Ambiente de uso, B = húmedos y mojados
Nivel de aislamiento: 100 ó 133%
Tensión nominal en kV
Material del aislamiento:
XLP = Polietileno de cadena cruzada
XLP-RA = XLP retardante a las arborescencias
EP = Etileno-propileno
Calibre del conductor en AWG o kcmil
Material del conductor: Cu = cobre, Al = Aluminio
Apuntes sobre cables Vulcanel para MT - Diseños

Vulcanel Cu-XLP-PVC Vulcanel Cu-XLP-PVC-CTSR
Vulcanel Cu-XLP-Pe Vulcanel Cu-XLP-Pe
Vulcanel Cu-EP-PVC Vulcanel Cu-XLP-Px

Apuntes sobre cables Vulcanel para MT - Diseños

Vulcanel Al-XLP-PVC Vulcanel Tríplex Cu-XLP-PVC
Vulcanel Al-XLP-Pe Vulcanel Trifásico Cu-XLP-PVC
Vulcanel Armanel Cu-XLP-PVC

Apuntes sobre cables Vulcanel para MT - Aplicación

Circuitos de distribución instalados en ductos subterráneos, tubo
(conduit), ductos metálicos con tapa, directamente enterrados, en
trinchera y soporte tipo charola (con grabado CT, solo con pantalla
metálica de cintas de cobre)
Apuntes sobre Conduclad - Construcción

Conduclad es la línea de alambres y cables desnudos de Condumex,
los cuales consisten de alambres de acero con recubrimiento de cobre
soldado.
Apuntes sobre Conduclad - Usos y aplicaciones para sistema de tierra

Apuntes sobre Conduclad - Importancia de los conductores de sistemas
de tierra
Los sistemas de tierra
desempeñan una función muy
importante en la seguridad de
las personas que utilizan las
instalaciones, de los equipos y de
las mismas instalaciones.
Por lo tanto, debe garantizarse la

correcta selección de los
conductores de sistemas de
tierra, así como su permanencia
en la instalación.
Apuntes sobre Conduclad - Ventajas sobre el acero y cobre puros

a) Mejor conductividad eléctrica d) Como chatarra tiene un valor
que el acero (30% y 40 % mucho menor que el cobre, con
IACS). lo cual se pretende apoyar la
permanencia de los conductores
b) Mejor resistencia a la corrosión de tierra en las instalaciones.
que el acero.
c) Mejor resistencia mecánica

que el cobre (alta resistencia
y extra alta resistencia).
Apuntes sobre Conduclad - Herramientas para la selección

Condumex ha desarrollado
herramientas para la selección
adecuada de Conduclad, en
función de las características de
cortocircuito (magnitud y
duración) del sistema eléctrico.
Herramientas para la selección

Los invitamos a conocer y difundir nuestro catálogo digital disponible
en http://catalogo.condumex.com.mx. En el podrá encontrar:
- Hojas técnicas con datos dimensionales, características, propiedades,

aplicaciones y referencias normativas.
- Software de aplicación para el cálculo de parámetros eléctricos como

capacidad de conducción, resistencia, reactancia inductiva, etc.
UTILIZACIÓN DE CATÁLOGO
DIGITAL
PÁGINA ELECTRÓNICA
“http://catalogo.condumex.com.mx”
HOJA TÉCNICA:
Incluye:
.- Descripción completa de
producto
.- Dibujo indicando
componentes del cable
.-Propósitos
.-Propiedades
.-Características especiales
.-Norma
.-Tensión
.-Temperaturas de
operación
.-Material de aislamiento
.-Cubierta externa
.-Certificado de producto
.-Datos requeridos para su
pedido
PRODUCTOS CONDUMEX
¡Gracias por su atención!
Gerardo Arturo Lucero Lucero

Asesor Técnico-Comercial
53 28 99 05 Ext. 4510
glucero@condumex.com.mx

Condumex Cables

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Condumex Cables

Cargado por

Copyright:

Formatos disponibles

CABLES CONDUMEX

Ley del servicio público de energía eléctrica

Ley Federal sobre Normas mexicanas

Ley de Servicio Normas y

- Leyes: a cargo del poder legislativo.

CHOQUE EFECTOS SOBRECORRIENTES

Las NMX´s establecen a detalle

El cumplimiento de las normas se

ANCE (Asociación de Normalización y Certificación A.C)

“Verifica el cumplimiento satisfactorio de los métodos de prueba”

Además de las características propias del tipo de cable a utilizar, se

Característica Método de Prueba

Especificados de altura de zona carbonizada :

La flama se aplica al espécimen durante 20 min

Se someten a 720 horas de exposición a arco de carbón o de xenón

Con el tiempo y la exposición al

Los resultados de la prueba de esfuerzo por tensión a la ruptura

Sólo para Métodos

Tubo Flujo de agua

Se puede comparar con la pared

La pared del tubo soporta la

Clasificación de conductores eléctricos

Clasificación CONDUMEX de conductores eléctricos

- para la Construcción e - de baja tensión para la construcción

Aislamientos para baja tensión

Materiales Normal Cortocircuito

Aislamientos para media, alta y extra alta tensión

Nivel de tensión Tipo genérico Materiales Normal Sobrecarga Cortocircuito

Conductores desnudos: aluminio (AAC), cobre (Cud) y ACSR (Aluminum

Conductores para energía

Cables para líneas aéreas

Conductores para energía

Neutranel: cables multiconductores para uso aéreo con conductores de fase

Conductores para energía

Vulcanel: cables monoconductores y multiconductores para media tensión y

Conductores para energía

Vulcanel: cables monoconductores para alta tensión, con conductor de

Conductores para construcción e industria

Conductores para construcción e industria

Conductores para construcción e industria

En cualquiera de los dos tipos, el cable puede incluir o no incluir el

Conductores para construcción e industria

Protección catódica: cable monoconductor

Conductores para control

Conductores para control

Alambrado de tableros: cables

Además, tenemos cable control de las líneas:

- Vulcanel XLP + PVC

Flexanel uso rudo SJT: cordones de 2 ó 3 conductores de cobre en cableado

Flexanel uso extra-rudo ST : cordones de 2, 3 ó 4 conductores de cobre en

Flexanel uso extra-rudo SO : cordones de 2, 3 ó 4 conductores de cobre en

Cable redondo para bombas sumergibles: cables multiconductores de cobre

Cables especiales: minas – instalaciones móviles

Cable Seguriflex tipo G: cables

Cable Seguriflex tipo W: cables

Cable Seguriflex tipo SHD-GC: cables

Su característica de cubierta transparente permite que las cintas

CINTAS REFLEJANTES REFLEJO DE CINTAS REFLEJANTES DEL CABLE

REFLEJO DE CINTAS REFLEJANTES DEL CABLE DURANTE LA NOCHE

• Los cables de energía empleados en minería (Equipo móvil) deben

• Las normativas que rigen los cables de energía para mina en

• La cubierta del cable de minas es el principal refuerzo mecánico
