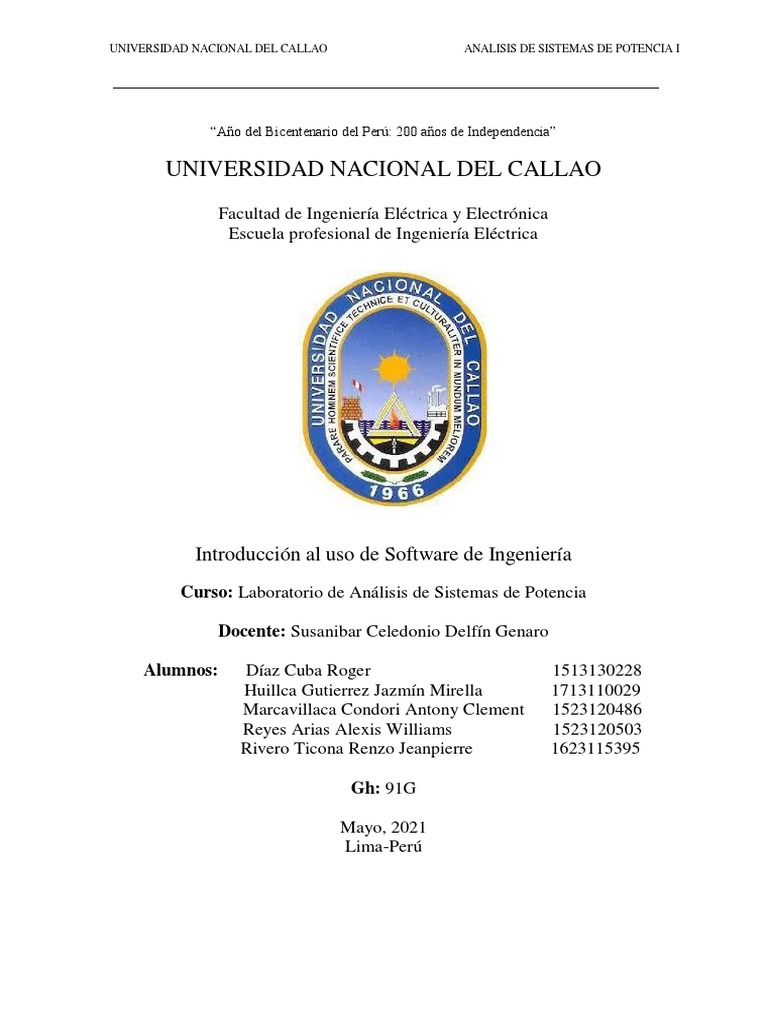

UNIVERSIDAD NACIONAL DEL CALLAO ANALISIS DE SISTEMAS DE POTENCIA I

“Año del Bicentenario del Perú: 200 años de Independencia”

UNIVERSIDAD NACIONAL DEL CALLAO

Facultad de Ingeniería Eléctrica y Electrónica
Escuela profesional de Ingeniería Eléctrica

Introducción al uso de Software de Ingeniería

Curso: Laboratorio de Análisis de Sistemas de Potencia

Docente: Susanibar Celedonio Delfín Genaro

Alumnos: Díaz Cuba Roger 1513130228

Huillca Gutierrez Jazmín Mirella 1713110029
Marcavillaca Condori Antony Clement 1523120486
Reyes Arias Alexis Williams 1523120503
Rivero Ticona Renzo Jeanpierre 1623115395

Gh: 91G

Mayo, 2021
Lima-Perú
UNIVERSIDAD NACIONAL DEL CALLAO ANALISIS DE SISTEMAS DE POTENCIA I

1. Objetivo
El objetivo de este primer laboratorio es el conocimiento del entorno de trabajo de herramientas
computacionales que se utilizarán en el desarrollo del curso.
Estos son:
 Conocimiento de la aplicación de la herramienta computacional ATP/ATPDraw.
(Siempre que esté disponible).
 Instalar en su PC.

2. Consideraciones iniciales
Leer el manual de uso del programa computacional ATPDraw.

3. Desarrollo de la actividad
 Bajar el programa ATPDraw y colocar en la raíz del directorio C.
 Ejecutar el programa el programa y configurar las carpetas de inicio y de Inicio de los
programas.
 Abrir un archivo, reconocer sus variables y ejecutar.
 Revisar la funcionalidad del programa.

4. Evaluación
4.1. Abra y ejecute un archivo proyecto existente del ATPDraw.

 Pasos para abrir y ejecutar un archivo proyecto ATPDraw:

Fig.1 Archivo de proyecto ATPDraw

 Para abrir un archivo, le damos clic en open y nos dirigimos a la carpeta

projects.

Fig.2 Carpeta ATDDraw Projects

1
UNIVERSIDAD NACIONAL DEL CALLAO ANALISIS DE SISTEMAS DE POTENCIA I

 Luego se observa los archivos. acp que te brinda el programa ATPDraw, damos
clic en cualquiera.

Fig.3 Exa-1.acp

 Ahora aparece un diagrama, compilamos y ejecutamos dando clic en este icono.

Fig.4 Exa-1.acp ejecutado

ejecutado ejecutado

 Luego podemos plotear y obtendremos los datos de selección.

Fig.5 MCs PlotXY-Data selection

2
UNIVERSIDAD NACIONAL DEL CALLAO ANALISIS DE SISTEMAS DE POTENCIA I

4.2. Realice una inspección de las herramientas disponibles en el ATPDraw, realice un

resumen. Revise el archivo All.acp
El ambiente de trabajo ATP- ATPDraw está compuesto por tres programas básicos: ATPDraw,
Tpbig (ATP) y Plotxy TOP 2000. El programa ATPDraw es una interfaz gráfica que actúa como
una máscara entre el usuario y el programa ATP. El ambiente de trabajo en el ATPDraw es muy
amigable y se asimila al trabajo de dibujar un sistema eléctrico con los símbolos circuitales de
cada uno de los elementos. Una vez elaborado el modelo sobre la herramienta gráfica ATPDraw,
el programa se encarga de generar un archivo plano en formato tipo ATP, que es que acepta el
programa Tpbig.exe (ATP).

Fig. 6. Interacción entre programas en ambiente ATP-ATPDraw.

Fig. 7. Modelo circuital de sistema eléctrico en ATPDraw.

4.3. Investigue los tipos de estudios que se pueden desarrollar en el ATPDraw. Describa al
menos 5 de estos estudios.
El ATPDraw tiene para desarrollar varios tipos de estudio, por ejemplo:
 Fallas y cálculos de corriente a tierra.
 Sobretensiones Atmosféricas.
 Armónicos Eléctricos.
 Conexión/ desconexión de transformadores, reactancias y condensadores.

3
UNIVERSIDAD NACIONAL DEL CALLAO ANALISIS DE SISTEMAS DE POTENCIA I

 Arranque de motores.
 Estabilidad transitoria.
 Coordinación de aislamiento.
 Protecciones.
 Sistema de transporte impulsados por electricidad.
 Compensadores estáticos de potencia reactiva: STATCOM, SVC, UPFC Y
TCSC.
 Ferro resonancias.
 Regímenes estacionarios sinusoidales, incorporando elementos lineales y no
lineales.

De las cuales describiremos 5 tipos de estudio, para así tener un mejor concepto de ellos.
a) Armónicos Eléctricos:
Las cargas no lineales tales como: rectificadores, inversores, variadores de velocidad, hornos, etc.;
absorben de la red corrientes periódicas no senoidales. Estas corrientes están formadas por un
componente fundamental de frecuencia 50 ó 60 Hz, más una serie de corrientes superpuestas de
frecuencias, múltiplos de la fundamental, que denominamos ARMÓNICOS ELÉCTRICOS, que
generan costes técnicos y económicos importantes.

Fig. 5. Armónicos con su respectiva onda

b) Arranque de motores:
Arranque de motores eléctricos son régimen transitorio en el que se eleva la Velocidad del mismo
desde el estado de Motor detenido hasta el de motor girando a la velocidad de régimen
permanente. El conjunto que se pone en marcha es inercial y disipativo, incluyendo en este último
concepto a las cargas útiles, pues consumen Energía.

c) Sobretensiones atmosféricas:
Las sobretensiones atmosféricas surgen como resultado del efecto de una descarga de rayos
(corrientes de rayos o campos eléctricos) en las plantas de energía eléctrica. Las sobretensiones
atmosféricas se dividen en sobretensiones inducidas que ocurren en las instalaciones durante la
descarga de rayos cerca de ellas, y sobretensiones de rayos directos en la instalación.
Las sobretensiones atmosféricas ocurren con relativa frecuencia y pueden alcanzar varios
millones de voltios en ausencia de medidas especiales de protección, causando solapamiento y
daños al aislamiento de las instalaciones de casi cualquier voltaje nominal. Por lo general, las
plantas de energía de los rayos directos están protegidas de manera bastante confiable y, por lo
tanto, un rayo directo es una ocurrencia relativamente rara. Las sobretensiones inducidas son más
comunes.
d) Estabilidad transitoria:
La estabilidad transitoria es el equilibrio entre las fuerzas de oposición además de que el sistema
puede permanecer en sincronismo cuando experimenta la ocurrencia de un disturbio severo

4
UNIVERSIDAD NACIONAL DEL CALLAO ANALISIS DE SISTEMAS DE POTENCIA I

(perdida de sincronismo u oscilaciones de magnitud creciente), este tiene como objetivo

determinar respuestas dinámicas durante y después del disturbio.

a) Protecciones Eléctricas:
Las protecciones de sistemas de potencia se utilizan para evitar la destrucción de equipos o
instalaciones por causa de una falla que podría iniciarse de manera simple y después extenderse
sin control en forma encadenada. Los sistemas de protección deben aislar la parte donde se ha
producido la falla buscando perturbar lo menos posible la red, limitar el daño al equipo fallado,
minimizar la posibilidad de un incendio, minimizar el peligro para las personas, minimizar el
riesgo de daños de equipos eléctricos adyacentes.

4.4. Cuál es la diferencia entre ATP y ATPDraw. Fundamente su respuesta.

La diferencia está en las herramientas para el manejo del programa ya que ATPDraw es la interfaz
gráfica que tiene el ATP esto con la intención de facilitar su uso y esta sería su principal diferencia
ya que el ATP al ser motor de cálculo puede ser trabajado desde la línea de comando con lenguajes
de programación.

4.5. ¿De qué manera el ATPDraw lo ayudaría en su desarrollo profesional?

Me ayudaría en la simulación de sistemas eléctricos, a una mejor comprensión de los diferentes
fenómenos del sistema eléctrico de potencia. Esta herramienta de software nos ayudaría en
nuestro desarrollo profesional, ya que nos permite llevar a cabo la simulación digital de
fenómenos transitorios de naturaleza electromagnético y electromecánico con fines de diseño,
especificaciones de equipos o definición de parámetros eléctricos fundamentales.

5. Observaciones y conclusiones
 Se recomienda configurar correctamente en las opciones de ATP, para no tener cualquier
error en la ejecución de los proyectos.
 Se observó durante el primer laboratorio que el uso del programa sin experiencia requiere
la instrucción necesaria de un especialista en el software ya que se evidencio problemas
para poder ejecutar el programa ATPDraw.

6. Bibliografía
 Hernández, A. F. (19 de agosto de 2020). youtube. Obtenido de Sipre Unisalle:
https://www.youtube.com/watch?v=U7_Q1YqeLCU&t=3s

 Saldarriaga, J. P. (12 de marzo de 2013). slideshare. Obtenido de Curso ATP

guia básica: https://es.slideshare.net/arequipa_juan/94548395-atpb1guia
 Videla, J. (8 de enero de 2021). youtube. Obtenido de Inel:
https://www.youtube.com/watch?v=5UHxjzEF6Ug&t=2185s
