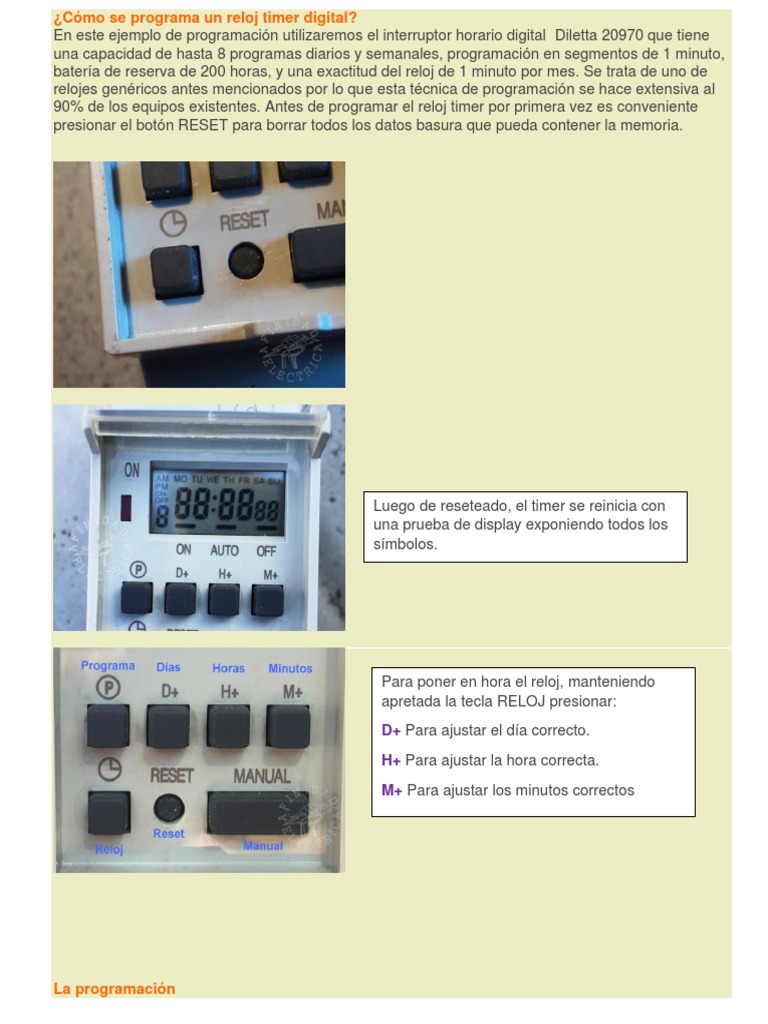

¿Cómo se programa un reloj timer digital?

En este ejemplo de programación utilizaremos el interruptor horario digital Diletta 20970 que tiene
una capacidad de hasta 8 programas diarios y semanales, programación en segmentos de 1 minuto,
batería de reserva de 200 horas, y una exactitud del reloj de 1 minuto por mes. Se trata de uno de
relojes genéricos antes mencionados por lo que esta técnica de programación se hace extensiva al
90% de los equipos existentes. Antes de programar el reloj timer por primera vez es conveniente
presionar el botón RESET para borrar todos los datos basura que pueda contener la memoria.

Luego de reseteado, el timer se reinicia con


una prueba de display exponiendo todos los
símbolos.

Para poner en hora el reloj, manteniendo


apretada la tecla RELOJ presionar:
D+ Para ajustar el día correcto.
H+ Para ajustar la hora correcta.
M+ Para ajustar los minutos correctos

La programación
Este temporizador posee capacidad para ocho programas de encendido (ON), que le indican al
equipo en que momento debe activarse y ocho de apagado (OFF), que le indican cuando
desconectarse. Para cargar y guardar estos programas debe seguir la siguiente secuencia:
1) Presione la tecla P (programa), el display le mostrará (1 ON) indicando el primer programa de
encendido.
2) Presione la tecla D+ (días) hasta ver en la parte superior del display el o los días en que se
activará. Existen 15 combinaciones de días o bloques de días de la semana disponibles para esta
función:
MO (Lunes)
TU (martes)
WE (Miércoles)
TH (Jueves)
FR (Viernes)
SA (sábado)
SU (domingo)
MO, TU, WE, TH, FR, SA, SU (de lunes a domingo)
MO, TU, WE, TH, FR (de lunes a viernes)
SA, SU (sábado y domingo)
MO, TU, WE, TH, FR, SA (de lunes a sábado)
MO, WE, FR (lunes, miércoles y viernes)
TU, TH, SA (martes, jueves y sábado)
MO, TU, WE (de lunes a miércoles)
TH, FR, SA (de jueves a sábado)

3) Presione la tecla H+ (horas) hasta ver en el display la hora requerida.


4) Presione la tecla M+ (minutos) hasta ver en el display los minutos requeridos.
5) Presione la tecla P (programa), el display indicará 1 OFF indicando el primer programa de
apagado.
6) Repita los pasos 2 a 4, para indicarle al temporizador cuando desconectarse.
7) Si necesita cargar más de un programa, repita los pasos 1 a 6 hasta programar 8 OFF.
8) Puede presionar la tecla P (programa) repetidas veces para chequear los encendidos y apagados
ya programados.
9) Para cancelar una programación presione RESET, luego repita los pasos 2 a 4.
10) Presione la tecla RELOJ para salir de la programación. Debe observar en el display la hora y la
fecha actuales.

Un ejemplo de programación paso a paso


Se desea programar los siguientes dos eventos semanales:
Programa 1: Encendido los martes a las 8:00 hs. y apagado los martes a las 11:05 hs.
Programa 2: Encendido los sábados y domingos a las 2:00 hs. y apagado los sábados y domingos a
las 3:00 hs.

A- Reseteamos el reloj timer y lo


ponemos en hora. En este ejemplo es
lunes a las 12:36 hs.

B- Presionamos una vez la tecla P


(programa) para iniciar la carga de
encendido ON del programa 1.

C- Presionamos la tecla D+ (días)


reiteradamente hasta que el display
indique el día TU (martes).
D- Presionamos la tecla H+ (horas)
ocho veces hasta que el display
indique las 8:00 hs. En este caso no
hace falta configurar los minutos.

E- Presionamos una vez la tecla P


(programa) para iniciar la carga de
apagado OFF del programa 1.

F- Presionamos la tecla D+ (días)


reiteradamente hasta que el display
indique el día TU (martes).

G- Presionamos la tecla H+ (horas)


once veces hasta que el display
indique las 11:00 hs.
H- Presionamos la tecla M+ (minutos)
cinco veces hasta que el display
indique las 11:05 hs.

I- Presionamos una vez la tecla P


(programa) para para finalizar el
programa 1 e iniciar la carga de
encendido ON del programa 2.

J- Presionamos la tecla D+ (días)


reiteradamente hasta que el display
indique la combinación SA y SU
(sábado y domingo)

K- Presionamos la tecla H+ (horas)


dos veces hasta que el display
indique las 2:00 hs. En este caso no
hace falta configurar los minutos.
L- Presionamos una vez la tecla P
(programa) para iniciar la carga de
apagado OFF del programa 2.

M- Presionamos la tecla D+ (días)


reiteradamente hasta que el display
indique SA y SU (sábado y domingo)

N- Presionamos la tecla H+ (horas)


tres veces hasta que el display
indique las 3:00 hs. En este caso no
hace falta configurar los minutos.

O- Para finalizar la programación


presionamos una vez la tecla RELOJ.
Puesta en marcha
Una vez conectado y programado el reloj timer, solo resta ponerlo en funcionamiento a la espera del
inicio del próximo evento programado. Para ello, se debe presionar repetidamente la tecla MANUAL
hasta que el indicador de estado (línea negra horizontal) indique la posición AUTO.
Los tres modos de funcionamiento de este interruptor horario son:
• ON: (encendido) Para que la carga esté siempre conectada.
• AUTO: (automático) Para que siga el programa.
• OFF: (apagado) Para que la carga esté siempre desconectada.
Cuando se active un programa de encendido o el reloj se ponga en modo manual ON, se encenderá
el led rojo indicador de conexión del relay interno y en el display a la izquierda cambiará la indicación
a ON.
