FACULTAD DE INGENIERÍA Y GESTIÓN
ESCUELA PROFESIONAL DE INGENIERÍA DE SISTEMAS
LABORATORIO N° 1: FUNCIONES LÓGICAS
Integrantes:
-Accostupa Quispe Lucero
-Carrasco Chinchay Henry Eli
-Hernandez Coronado Brian Nicolas

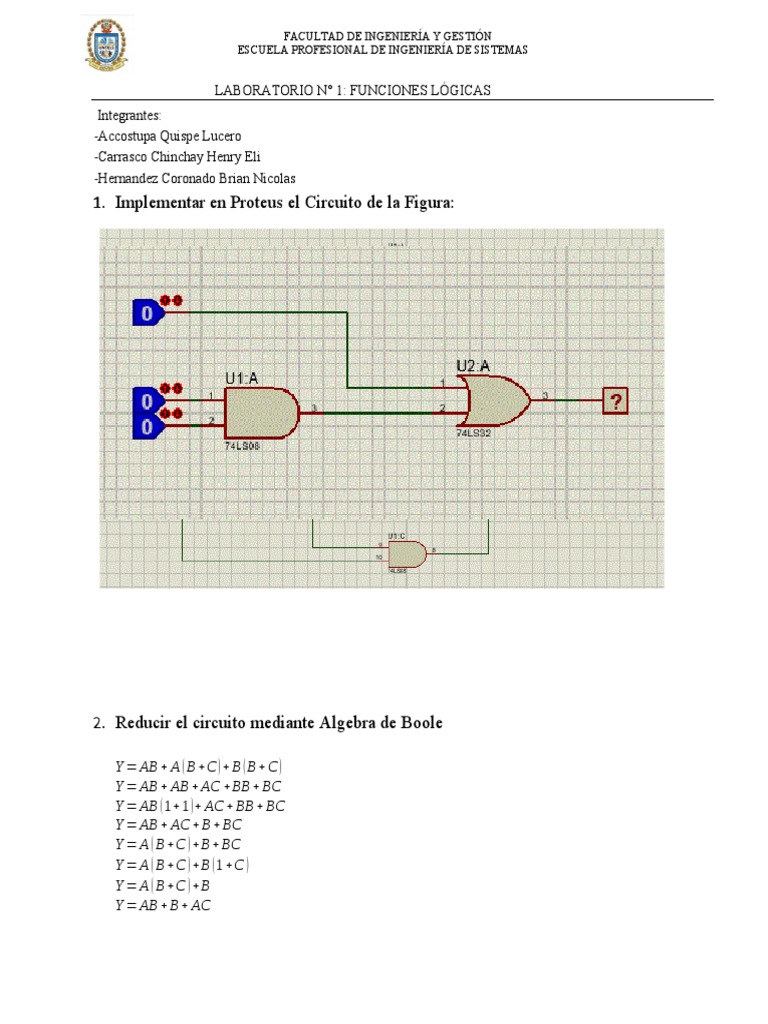

1. Implementar en Proteus el Circuito de la Figura:
2. Reducir el circuito mediante Algebra de Boole
Y = AB + A ( B+C ) + B ( B+ C )
Y = AB + AB + AC +BB+ BC
Y = AB ( 1+ 1 )+ AC+ BB+ BC
Y = AB+ AC + B+ BC
Y = A ( B+C ) +B+ BC
Y = A ( B+C ) +B ( 1+C )
Y = A ( B+C ) +B
Y = AB + B+ AC
Y =B ( A+1 ) + AC
Y =B+ AC
3. Realizar tabla de verdad del resultado de los circuitos en 1 y 2.
A B C AB + (B+C) . (A+B)
0 0 0 0 0 0 0 0
0 0 1 0 0 1 0 0
0 1 0 0 1 1 1 1
1 0 0 0 0 0 0 1
1 1 0 1 1 1 1 1
0 1 1 0 1 1 1 1
1 0 1 0 1 1 1 1
1 1 1 1 1 1 1 1
A B C B+CA
0 0 0 0 0 0
0 0 1 0 0 0
0 1 0 1 1 0
1 0 0 0 0 0
1 1 0 1 1 0
0 1 1 1 1 0
1 0 1 0 1 1
1 1 1 1 1 1
4. Realice comentarios a la experiencia
-si encontramos algun error podemos corregirlo
-Mayormente hemos usado compuertas logicas de 74LS
-Hemos simulado dos circuitos, conjuntamente corroborando al
compararlo mediante una tabla de verdad, y de esa manera el correcto funcionamiento
de los circuitos
-Estos circuitos se pueden simplificar gracias las reglas booleanas lo cual nos permite simplificar mejor los
circuitos.
-las leyes De Morgan junto con las leyes booleanas con importantes para el desarrollo de circuitos aparte
también es bueno complementarlo con los circuitos mas acordes para tener una mejor eficacia.
5. Resuelva las siguientes Interrogantes:
a. ¿Qué características tiene la familia TTL 74 de los circuitos integrados (CI)?
Alimentación: 5V +- 0.25V
Entrada: Las entradas que flotan en nivel alto y están desconectados del circuito pueden captar
ruido eléctrico.
Salidas: Pueden drenar hasta 16mA, suficiente para encender un LED, pero pueden solo alimentar
sobre los 2mA.
Frecuencia: Hasta alrededor de 35MHz, bajo condiciones correctas.
b. ¿Cómo afecta la limitación de velocidad de respuesta de los CI TTL? Indicar
ejemplo.
La velocidad de transmisión entre los estados lógicos es su mejor base, si bien esta característica le
hace aumentar su consumo siendo su mayor enemigo. Motivo por el cual han aparecido diferentes
versiones de TTL como FAST, LS, S, entre otros y últimamente los CMOS: HC, HCT y HCTLS. En
algunos casos puede alcanzar poco más de los 400 MHz.
c. ¿Qué consideraciones se debe tener en los diseños de los circuitos digitales a
base de CI TTL respecto al efecto de carga? Indicar ejemplo
La alimentación, 5V +- 0.25V, este voltaje debe ser muy filtrado, mejor usar una fuente regulada.
Además del filtrado normal de la alimentación, un condensador de 0.1uF de tipo cerámico debe
ser conectado a través del suministro cerca del CI para eliminar los picos generados por
interruptores.
6. Referencias:
o Hoja técnica del CI. 74LS32
o Hoja técnica del CI. 74LS08
o Hoja técnica del CI. 74HS4075
Mg. Ing. Miguel Ángel Cuya Leandro Curso: Sistemas Digitales – 2021-I
