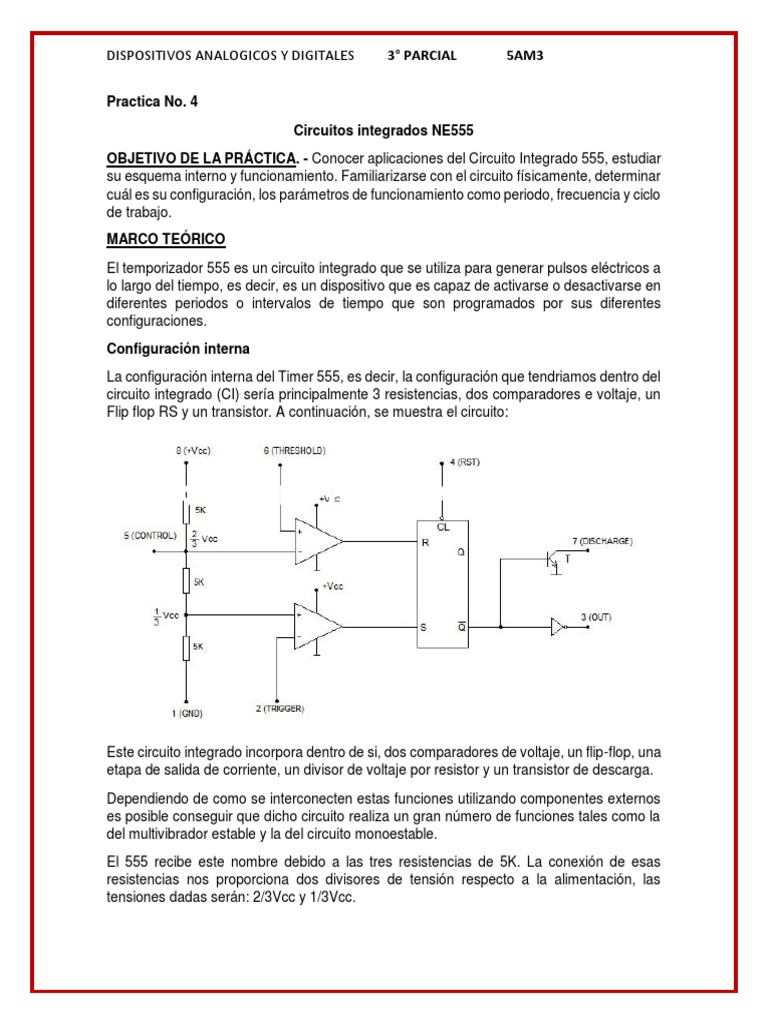

DISPOSITIVOS ANALOGICOS Y DIGITALES 3° PARCIAL 5AM3

Practica No. 4

Circuitos integrados NE555

OBJETIVO DE LA PRÁCTICA. - Conocer aplicaciones del Circuito Integrado 555, estudiar
su esquema interno y funcionamiento. Familiarizarse con el circuito físicamente, determinar
cuál es su configuración, los parámetros de funcionamiento como periodo, frecuencia y ciclo
de trabajo.
MARCO TEÓRICO
El temporizador 555 es un circuito integrado que se utiliza para generar pulsos eléctricos a
lo largo del tiempo, es decir, es un dispositivo que es capaz de activarse o desactivarse en
diferentes periodos o intervalos de tiempo que son programados por sus diferentes
configuraciones.
Configuración interna

La configuración interna del Timer 555, es decir, la configuración que tendriamos dentro del
circuito integrado (CI) sería principalmente 3 resistencias, dos comparadores e voltaje, un
Flip flop RS y un transistor. A continuación, se muestra el circuito:

Practica 4 CIRCUITOS INTEGRADOS NE555

Este circuito integrado incorpora dentro de si, dos comparadores de voltaje, un flip-flop, una
etapa de salida de corriente, un divisor de voltaje por resistor y un transistor de descarga.
Dependiendo de como se interconecten estas funciones utilizando componentes externos
es posible conseguir que dicho circuito realiza un gran número de funciones tales como la
del multivibrador estable y la del circuito monoestable.
El 555 recibe este nombre debido a las tres resistencias de 5K. La conexión de esas
resistencias nos proporciona dos divisores de tensión respecto a la alimentación, las
tensiones dadas serán: 2/3Vcc y 1/3Vcc.
DISPOSITIVOS ANALOGICOS Y DIGITALES 3° PARCIAL 5AM3

Terminales
Estos temporizadores están constituidos por 8 terminales:

Donde:
• GND (1): es el polo negativo de alimentación o tierra (GROUND).
• Disparo (2): donde se activa el circuito, el que da inicio al temporizado.
• Salida (3): donde conectaremos el componente de salida, en nuestro caso un diodo
LED.
• Reinicio (4): para volver a iniciar el circuito, si no la queremos usar debemos
conectarla al polo positivo.
• Control de voltaje (5): no lo vamos a conectar, pero serviría para funciones más
avanzadas del circuito.
• Umbral (6): entrada a un comparador que establece el tiempo de temporizado.
• Descarga (7): donde se descarga un condensador que establece el tiempo de
temporizado.
• Vcc (8): donde se conecta el voltaje de alimentación, el polo positivo (+), en este
caso 9 V.

Teoría de funcionamiento
Este circuito está compuesto por dos compradores, un flip flop RS, un transistor y una
compuerta lógica Not. Los comparadores funcionan de tal manera que cuando el voltaje
(V+) es mayor al voltaje (V-) mandan una señal activa, y cuando el voltaje (V-) es mayor
que el V+ mandan una señal baja. El flip flop se basa en su tabla de funcionamiento que
dice que si R es activa y S esta en bajo la salida manda una señal positiva, en el caso
contrario la salida es baja. El transistor normalmente se conecta a un capacitor que gracias
a su capacidad de carga y descarga nos generan los intervalos de tiempo, por último, la
compuerta Not solo se utiliza para invertir la salida del biestable.
DISPOSITIVOS ANALOGICOS Y DIGITALES 3° PARCIAL 5AM3

Características de operación como:

Multivibrador
El temporizador 555 se puede conectar para que funcione de diferentes maneras, entre los
más importantes están: como multivibrador astable y como multivibrador monoestable.
Puede también configurarse para generar formas de onda tipo Rampa.

Un multivibrador es un circuito generador de pulsos que produce una salida de onda

rectangular, se clasifican en: astables, biestables o monoestables.

Multivibrador monoestable

Los multivibradores monoestables también se

denominan "multivibradores de un disparo".
Cuando se dispara el monoestable, este produce
un pulso de corta duración.

El monoestable es un circuito multivibrador que

realiza una función secuencial consistente en
que, al recibir una excitación exterior, cambia de
estado y se mantiene en él durante un periodo
que viene determinado por una constante de
tiempo. Transcurrido dicho período, la salida del monoestable vuelve a su estado original.
Por tanto, tiene un estado estable (de aquí su nombre) y un estado casi estable.

Esta configuración es fácil de identificar, ya que el circuito solo lleva una resistencia, un
capacitor y las terminales 6 y 7 se conectan juntas. El tiempo en que la señal se queda
activada depende totalmente de R1 y C1.

La fórmula para calcular el tiempo de duración (tiempo que la salida esta en nivel alto) es:

T = 1.1 x R1 x C1 (en segundos)

DISPOSITIVOS ANALOGICOS Y DIGITALES 3° PARCIAL 5AM3

Multivibrador astable

Los multivibradores astables también se

denominan " multivibradores autónomos ", el
multivibrador astable genera un flujo de pulsos
continuos.

En electrónica, un astable es un multivibrador que

no tiene ningún estado estable, lo que significa que
posee dos estados "quasi-estables" entre los que
conmuta, permaneciendo en cada uno de ellos un
tiempo determinado. La frecuencia de conmutación
depende, en general, de la carga y descarga de
condensadores.

Entre sus múltiples aplicaciones se cuentan la generación de ondas periódicas (generador

de reloj) y de trenes de impulsos.

En esta modalidad se forma una señal de salida de onda cuadrada, ya que los estados de
alto y bajo se repiten una y otra vez. A simple vista podemos identificarlo por que tiene 2
resistencias y un capacitor en serie, y por que las terminales 2 y 6 van juntas. Cabe
mencionar que los tiempos de los estados bajo y alto dependen totalmente de los valores
de las resistencias R1, R2 y del capacitor C1, estos valores los podemos elegir resolviendo
una serie de formulas en donde T1 es el tiempo de activación y T2 para desactivarlo.

Los tiempos de duración dependen de los valores de las resistencias: R1 y R2 y del

condensador C1.

T1 = 0.693(R1+R2)C1
T2 = 0.693 x R2 x C1 (en segundos)

Multivibrador biestable

Un biestable, también llamado (flip-flop en inglés), es un multivibrador capaz de permanecer

en un estado determinado o en el contrario durante un tiempo indefinido. Esta característica
es ampliamente utilizada en electrónica digital para memorizar información. El paso de un
estado a otro se realiza variando sus entradas. Dependiendo del tipo de dichas entradas
los biestables se dividen en:
DISPOSITIVOS ANALOGICOS Y DIGITALES 3° PARCIAL 5AM3

• Asíncronos: sólo tienen entradas de control.

• Síncronos: además de las entradas de control posee una entrada de sincronismo o
de reloj. Si las entradas de control dependen de la de sincronismo se denominan
síncronas y en caso contrario asíncronas. Por lo general, las entradas de control
asíncronas prevalecen sobre las síncronas.

La entrada de sincronismo puede ser activada por nivel (alto o bajo) o por flanco (de subida
o de bajada).

DESARROLLO DE LA PRACTICA:

1.- Arma el siguiente circuito y posteriormente conecta el osciloscopio según se muestra en

el circuito, identifica en que configuración está conectado el ci555 y observa la señal de
salida y para calcular el periodo, frecuencia y ciclo de trabajo.
DISPOSITIVOS ANALOGICOS Y DIGITALES 3° PARCIAL 5AM3

Observaciones:
En el osciloscopio se observó ondas continuas, las cuales al ir variando el potenciómetro
sus longitudes entre cada una era menor. Comparando con las figuras del marco teórico,
las ondas representan dos estados quiasi-estables entre los que conmuta, permaneciendo
un tiempo determinado, por lo que la señal de este es un astable.
Cálculos

Datos:
C=1*10-4F
R1=1000ohms
R2=470 ohms
Formulas
Talto=.693(R1+R2)*C=0.693(1000+470)*1*10-4=0.101871 seg
Tbajo=0.693*R2*C1=0.693*470*1*10-4=0.032571 seg
T=Talto+Tbajo= 0.101871+0.03257=0.134442 seg
F=1/T=1/0.134442=7.4381517Hz
LINK: https://www.tinkercad.com/things/4HFwh0pZO8e-surprising-snaget-luulia/editel
DISPOSITIVOS ANALOGICOS Y DIGITALES 3° PARCIAL 5AM3

2.- Arma el siguiente circuito y posteriormente conecta el osciloscopio según se muestra en

el circuito, identifica en que configuración está conectado el ci555 y observa la señal de
salida presiona el interruptor varias veces haciendo una pausa de diferente duración entre
cada pulsación observa los cambios en la señal.

Observaciones: Cuando se presionan los botones de estar la línea constante se forman las
ondas y si son presionados varias veces los botones, las ondas son más frecuentes, con
una longitud entre ondas menor. Este tipo de opera en Biestable, pues permanece en un
estado determinado cada que son presionados los botones.
DISPOSITIVOS ANALOGICOS Y DIGITALES 3° PARCIAL 5AM3

Link: https://www.tinkercad.com/things/3O36VihZAFw-fantabulous-esboo-
borwo/editel?tenant=circuits
Conclusiones:
Con esta práctica pudimos conocer el funcionamiento de los temporizadores 555, como
funciones y que características tienen para saber en que estado operan, pueden ser
monoestable, astable, o biestable, el primer se idéntica porque su configuración en el
circuito solo lleva una resistencia, un capacitor y las terminales 6 y 7 se conectan juntas. El
tiempo en que la señal se queda activada depende totalmente de R1 y C1.El astable forma
una señal de salida de onda cuadrada, ya que los estados de alto y bajo se repiten una y
otra vez. Y el biestable capaz de permanecer en un estado determinado o en el contrario
durante un tiempo indefinido.
Los circuitos integrados FE555 tienen las mismas terminales sin importar su característica
de operación, las cuales son: GND (1),Disparo (2), Salida (3), Reinicio (4), Control de voltaje
(5), Umbral (6), Descarga (7), Vcc (8). Cada uno con sus diferentes características.
Dependiendo de como se interconecten estas funciones utilizando componentes externos
es posible conseguir que dicho circuito realiza un gran número de funciones tales como la
del multivibrador estable y la del circuito monoestable.
Así mismo en esta practica pudimos hacer uso de un simulador, el cual permitió conocer el
funcionamiento de los Circuitos Integrado 555.
Bibliografías:

https://www.diarioelectronicohoy.com/blog/el-555-el-circuito-mas-versatil-desde-los-50

https://electronicavm.files.wordpress.com/2011/04/c-i-555.pdf

https://www.edu.xunta.gal/centros/cafi/aulavirtual2/pluginfile.php/37974/mod_resource/conten
t/3/PR9.pdf

https://www.mecatronicalatam.com/es/tutoriales/electronica/componentes-electronicos/555/

https://sites.google.com/site/tecnoiesvillena/circuito-555
