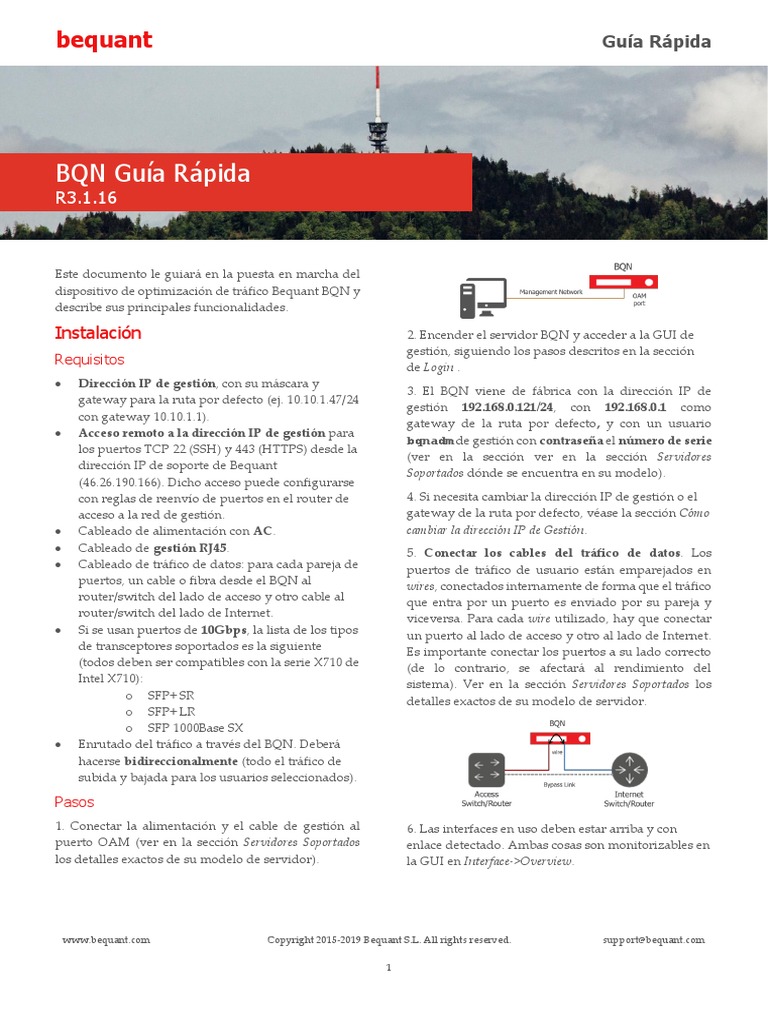

bequant Guía Rápida

BQN Guía Rápida

R3.1.16

Este documento le guiará en la puesta en marcha del

dispositivo de optimización de tráfico Bequant BQN y
describe sus principales funcionalidades.

Instalación 2. Encender el servidor BQN y acceder a la GUI de

Requisitos
• Dirección IP de gestión, con su máscara y
gateway para la ruta por defecto (ej. 10.10.1.47/24
con gateway 10.10.1.1).
• Acceso remoto a la dirección IP de gestión para
los puertos TCP 22 (SSH) y 443 (HTTPS) desde la
dirección IP de soporte de Bequant
(46.26.190.166). Dicho acceso puede configurarse
con reglas de reenvío de puertos en el router de
acceso a la red de gestión.
• Cableado de alimentación con AC.
• Cableado de gestión RJ45.
• Cableado de tráfico de datos: para cada pareja de
puertos, un cable o fibra desde el BQN al
router/switch del lado de acceso y otro cable al
router/switch del lado de Internet.
• Si se usan puertos de 10Gbps, la lista de los tipos
de transceptores soportados es la siguiente
(todos deben ser compatibles con la serie X710 de
Intel X710):
o SFP+ SR
o SFP+ LR
o SFP 1000Base SX
• Enrutado del tráfico a través del BQN. Deberá
hacerse bidireccionalmente (todo el tráfico de
subida y bajada para los usuarios seleccionados).
gestión, siguiendo los pasos descritos en la sección
de Login .
3. El BQN viene de fábrica con la dirección IP de
gestión 192.168.0.121/24, con 192.168.0.1 como
gateway de la ruta por defecto, y con un usuario
bqnadm de gestión con contraseña el número de serie
(ver en la sección ver en la sección Servidores
Soportados dónde se encuentra en su modelo).
4. Si necesita cambiar la dirección IP de gestión o el
gateway de la ruta por defecto, véase la sección Cómo
cambiar la dirección IP de Gestión.
5. Conectar los cables del tráfico de datos. Los
puertos de tráfico de usuario están emparejados en
wires, conectados internamente de forma que el tráfico
que entra por un puerto es enviado por su pareja y
viceversa. Para cada wire utilizado, hay que conectar
un puerto al lado de acceso y otro al lado de Internet.
Es importante conectar los puertos a su lado correcto
(de lo contrario, se afectará al rendimiento del
sistema). Ver en la sección Servidores Soportados los
detalles exactos de su modelo de servidor.

Pasos
1. Conectar la alimentación y el cable de gestión al 6. Las interfaces en uso deben estar arriba y con
puerto OAM (ver en la sección Servidores Soportados enlace detectado. Ambas cosas son monitorizables en
los detalles exactos de su modelo de servidor). la GUI en Interface->Overview.

www.bequant.com Copyright 2015-2019 Bequant S.L. All rights reserved. support@bequant.com

1
bequant
7. Una vez se hace pasar tráfico, se puede ver su
valor instantáneo en la opción Interfaces->Throughput.
8. Y eso es todo. La instalación ha finalizado.
Servidores Soportados
Los puertos de red se numeran, empezando por el 1
para el puerto de gestión. Los puertos de tráfico de
usuario se emparejan en wires, con el puerto del lado
de acceso primero y el de Internet después. Por
ejemplo, en el wire 3&4, el puerto 3 es el del lado de
acceso y el puerto 4 el de Internet.
Supermicro
El número de serie es un valor alfanumérico de
quince caracteres impreso en una etiqueta en la parte
posterior izquierda.
5018D-FN8T
El puerto 1 (inferior izquierdo) es el de gestión. Los
wires son 3&4 (RJ45), 5&6 (RJ45) y 7&8 (SFP+). Los
puertos 2 y IPMI no se usan.
1029P-WTR
El puerto 1 (inferior izquierdo) es el de gestión. Los
wires son SFP+, emparejados en puertos contiguos,
www.bequant.com Copyright 2015-2019 Bequant S.L. All rights reserved.
2
Guía Rápida
con el de acceso a la derecha del par. Los puertos 2 y
IPMI no se usan.
Dell
El número de serie es un valor alfanumérico de siete
caracteres, impreso en una pestaña extraíble en el
frontal del servidor, identificado como “Service Tag”.
PowerEdge R230
El puerto 1 (Gb 1) es el de gestión. Los wires
disponibles dependen de la tarjeta configurada. En el
ejemplo, se usa una tarjeta de cuatro puertos RJ45. El
puerto 2 (Gb 2) no se utiliza.
PowerEdge R330
El puerto 1 (Gb 1) es el de gestión. Los wires
disponibles dependen de la tarjeta configurada. En el
ejemplo, se usa una tarjeta de cuatro puertos SFP+. El
puerto 2 (Gb 2) no se utiliza.
PowerEdge R440
El puerto 1 (Gb 1) es el de gestión. Los wires
disponibles dependen de la tarjeta configurada. En el
ejemplo, se usa una tarjeta de cuatro puertos SFP+.
Los puertos 2 (Gb 2) e iDRAC no se utilizan.
HPE
El número de serie es un valor alfanumérico de diez
caracteres, impreso en una pestaña extraíble en el
frontal del servidor, identificado como “S/N”.
support@bequant.com
bequant Guía Rápida
Proliant DL360

El puerto 1 es el de gestión. Los wires disponibles

dependen de la tarjeta configurada. En el ejemplo, se
usan tres tarjetas de dos puertos SFP+ cada una. Los Página de Inicio
puertos 2, 3, 4 e iLO no se utilizan.

Plataforma HW Fanless
El número de serie es un valor alfanumérico de diez
caracteres impreso en la parte de abajo.

La página de inicio tiene un menú lateral, un tablero

El puerto 1 es el de gestión. El wire disponible es el
3&4 (RJ45). El puerto 2 no se utiliza.
Descripción de la GUI
El BQN tiene una interfaz gráfica (GUI) web desde la
que se pueden hacer las tareas de gestión más
comunes. Se soportan los navegadores para desktop
de Chrome, Firefox, Safari y Microsoft Edge (MS
Explorer no está soportado).
La GUI tiene ayuda contextual: presione el icono (?)
en la página en la que se necesita ayuda.
Login
Para acceder a la GUI, abrir un navegador y visitar la
URL: https://oam-ip, donde oam-ip es la dirección
IP de gestión (192.168.0.121 de fábrica).
El BQN usa un certificado autofirmado y el
navegador lo indicará como inseguro. Ignorar la
advertencia e ir a la página web.
Introducir el usuario bqnadm y la contraseña (por
defecto, el número de serie del servidor).
de estado (dashboard) y un pequeño resumen de
información de sistema.
El dashboard debe estar con todos los iconos en verde,
exceptuando el HTTP COMPRESSION, que es una
funcionalidad no cubierta aquí. El icono NETWORK
INTERFACES está en verde sólo si detecta enlace en
todos los wires configurados en el servidor (si hay
wires disponibles no utilizados, permanecerá en rojo).
Cómo cambiar la dirección IP de Gestión
Para cambiar la dirección IP, seleccionar en el menú
lateral izquierdo la opción Interfaces->Management-
>Settings. La configuración incluye la dirección IP y
máscara de red (Static IP address and mask), la
pasarela por defecto (Default gateway) y el
identificador de VLAN (en caso de haberlo). La
pasarela por defecto no es obligatoria, pero se
recomienda configurarla.
Opcionalmente se puede definir la dirección IP de un
servidor DNS. El puerto de red (Network Interface),
que no debe cambiarse a menos que lo indique el
soporte de Bequant.

www.bequant.com Copyright 2015-2019 Bequant S.L. All rights reserved. support@bequant.com

3
bequant
Cuando se complete la nueva configuración, se
presiona Apply Configuration para aplicar los
cambios. Para conectarse de nuevo al servidor hay
que acceder desde la nueva subred y logarse otra vez
a la GUI.
Firewall para la Interfaz de Gestión
Para configurar el firewall de la interfaz de gestión,
seleccionar en el menú lateral Interfaces->Mgmt I/F
Firewall. Esto mostrará los rangos de direcciones IP a
los que se permite el acceso a la interfaz de gestión.
Por defecto, no habrá ningún rango configurado y
ninguna dirección IP será bloqueada.
Para añadir un rango de direcciones permitidas,
pulsar el icono y seleccionar Add IP Address
Range…. El firewall se activa al introducir un rango
de direcciones, quedando bloqueadas todas las
direcciones IP que no estén dentro de los rangos
configurados. Conviene por tanto que el primer
rango de direcciones que se introduzca incluya a la
dirección IP desde la que se está operando la GUI.
También debería incluirse la red que incluye la
dirección IP de la interfaz (la GUI nos avisará si esto
no se cumple).
Configuración de Wires
Un wire es una pareja de interfaces de red que
procesan tráfico de usuarios.
Para configurar wires, hay que ir a la opción
Interfaces->Wires.
Los wires son direccionales, con la primera interfaz
conectada al lado del acceso de los clientes y la
segunda interfaz al lado de Internet. Si se ha
www.bequant.com Copyright 2015-2019 Bequant S.L. All rights reserved.
4
Guía Rápida
producido un error en el conexionado se pueden
intercambiar los puertos pulsando el icono .
Para añadir un wire, pulsar el icono y seleccionar
Add Wire…. Se mostrará un formulario donde
especificar las interfaces de acceso e Internet (el
formulario listará las disponibles). La opción pcap se
selecciona únicamente en el caso de tarjetas que nos
sean i350, x520 o x710 (permite la compatibilidad al
precio de reducir el rendimiento del servidor).
Para eliminar un wire, se pulsa el icono . No se
debe eliminar un wire a menos que así lo indique
el soporte de Bequant, ya que un error puede dar
lugar a pérdida de servicio.
Los cambios sólo se aplican al clicar Apply
Configuration.
Métricas de Aceleración TCP
El BQN acelera tráfico TCP para mejorar las
velocidades efectivas de transferencia de datos y
mejorar la experiencia de los usuarios.
En TCP Acceleration->TCP Speed se muestran los
valores medios de velocidad de una conexión TCP
sin aceleración (no BTA) y con aceleración (BTA).
Para tener tráfico comparable, el tráfico se clasifica en
nueve categorías en función del tamaño de la
descarga y la latencia hasta los servidores de
contenido. Los tamaños son: SMALL SIZE (hasta
100KB), MEDIUM (entre 100KB y 1MB) y LARGE
(más de 1MB). Las latencias
(SMALL/MEDIUM/LARGE RTTi) se definen
mediante umbrales configurables que pueden variar
de una red a otra (ver Configuración Aceleración TCP).
support@bequant.com
bequant Guía Rápida
grupo de control que sirva de referencia para generar
métricas de aceleración.

Los valores se muestran para las direcciones de

bajada (downlink) y subida (uplink).
También permite definir los umbrales para la
En casos en los que los usuarios tengan latencias de
clasificación por latencia hacia Internet en las
acceso muy distintas, pueden clasificarse en dos
métricas de aceleración (RTTi-small y RTTi-large) y de
categorías (RTTa Small/Large). El umbral es
latencia de acceso (RTTa).
configurable (ver Configuración Aceleración TCP).
Los UDRs son registros en disco de los cuales se
Nada más arrancar o tras cambios en los umbrales,
obtienen las métricas de las analíticas. Por defecto se
las métricas empiezan de cero. El BQN necesitará
generan registros para un 2% de las conexiones.
tiempo para recolectar suficientes métricas antes de
poder mostrar resultados. Si no hay suficientes Caudal de Tráfico
muestras, o la aceleración no es estadísticamente
En TCP Acceleration->Statistics->Throughput se
significativa, no mostrará resultados.
muestra la evolución temporal del caudal de tráfico
En TCP Acceleration->Statistics->Speed se muestra la total, sumando ambas direcciones y todos los wires.
evolución temporal de las velocidades:

La evolución temporal por interfaz de red está

disponible en Interfaces->Statistics->Throughput.

Configuración Aceleración TCP

En TCP Acceleration->Configuration->Acceleration se
accede a la página de configuración de esta
funcionalidad.
El Random Acceleration Percentage define el porcentaje
de conexiones que serán aceleradas. Su valor normal
es 99%, y se deja el 1% sin acelerar para tener un

www.bequant.com Copyright 2015-2019 Bequant S.L. All rights reserved. support@bequant.com

5
bequant
Analíticas
El BQN muestra la composición actual del tráfico por
servicio seleccionado Analytics->Statistics->Total. La
generación de UDRs debe estar activada.
La evolución temporal horaria se obtiene en
Analytics->Statistics->Hourly.
También es posible analizar el uso por servicio de
una IP de usuario en concreto. Para ello, se dan de
alta las IPs de interés en Analytics->Configuration.
Pasado un tiempo, se puede ver el uso por servicio
de esas IPs en Analytics->Statistics->Hourly, poniendo
la IP de que se trate en el campo de filtrado (Address
Filter).
En las opciones Analytics->Statistics->Subscribers
Hourly y Analytics->Statistics->Subscribers Total se
muestran las IPs de los usuarios con mayores
consumos de tráfico a lo largo del tiempo o en el
global del periodo considerado, respectivamente.
Gestión de Ancho de Banda
El BQN permite definir políticas (policies) para limitar
el caudal (Speed Limit) por dirección IP de usuario
para ciertos servicios. Los servicios a limitar se
pueden especificar por rangos de direcciones IP de
usuario o de Internet y por la etiqueta VLAN.
Adicionalmente, se puede identificar los servicios
por un conjunto de nombres de dominio (nombre del
www.bequant.com Copyright 2015-2019 Bequant S.L. All rights reserved.
6
Guía Rápida
“host” en http o SNI en https). Finalmente, es posible
restringir la limitación a que el caudal total del nodo
esté por encima de un umbral, de forma que no se
limite a menos que se esté en condiciones de carga
elevada (Throughput Threshold).
El BQN viene con colecciones de dominios de fábrica
que se pueden incorporar a una política mediante la
opción Predefined Signatures. Hay dominios para
video streaming, para actualizaciones de software y
subconjuntos de éstos. También es posible añadir a
una política dominios proporcionados por el servicio
de soporte de Bequant mediante la opción Add From
Signature File (o bien reemplazar los dominios de la
política por los del archivo con la opción Replace from
Signature File).
Se pueden definir hasta 10 diferentes políticas
(Policies) para 10 distintos tipos de servicios.
Los cambios de configuración se efectúan en
Bandwidth Mgmt->Configuration. Es necesario clicar
Apply Policy para hacer efectivos los cambios.
El caudal sujeto a limitación se muestra en TCP
Acceleration->Statistics->Throughput.
Cómo Actualizar la Licencia
La licencia es un fichero con extensión .lic
proporcionado por Bequant. Se carga seleccionando
Administration->License y pulsando el icono para ir
a la opción Load… Un selector de fichero permite
cargar la licencia.
Cómo Actualizar el Software
La actualización de un paquete bqn-R*.bpkg (ej. bqn-
R3.1.3.bpkg) se realiza en dos pasos: primero se
instala y posteriormente se activa. La activación
supone un corte de tráfico de diez segundos, por lo
que conviene hacerlo en horas de poco tráfico.
La instalación se hace en Administration->Software y
pulsando el icono para seleccionar la opción
support@bequant.com
bequant Guía Rápida
Install… Un selector de fichero permite seleccionar el
paquete, que es transferido al servidor e instalado.
La activación se hace en Administration->Software
pulsando el icono en el paquete que se desea
activar. Esta operación obliga a hacer login de nuevo
tras diez segundos de rearranque durante el cual hay
pérdida de servicio.

Cómo Generar un Diagnóstico

Cuando lo solicite el soporte de Bequant, se generara
un fichero de diagnóstico en Administration-
>Diagnostic.

www.bequant.com Copyright 2015-2019 Bequant S.L. All rights reserved. support@bequant.com
