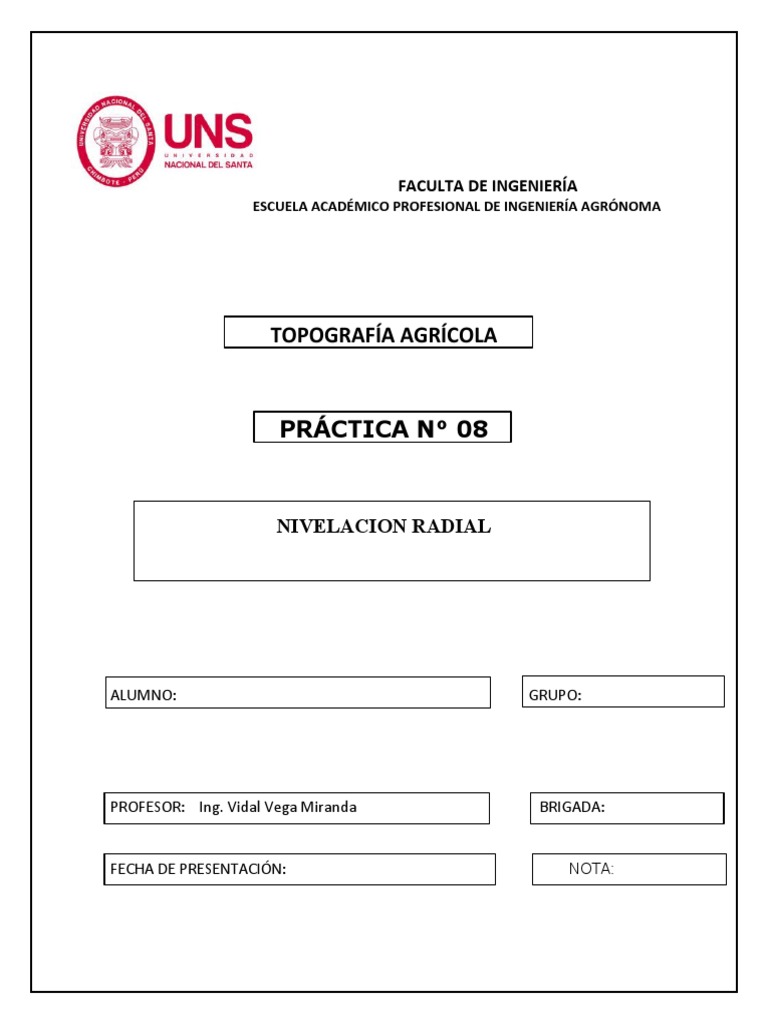

FACULTA DE INGENIERÍA

ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA AGRÓNOMA

TOPOGRAFÍA AGRÍCOLA

PRÁCTICA N° 08

NIVELACION RADIAL

ALUMNO: GRUPO:

PROFESOR: Ing. Vidal Vega Miranda BRIGADA:

FECHA DE PRESENTACIÓN: NOTA:

 PRÁCTICA N° 8

NIVELACIÓN RADIAL

I. OBJETIVOS

 Aplicar el método de Nivelación Radial en el levantamiento de las cotas

del eje longitudinal de un canal.
 Procesar los datos de campo y elaborar el plano del perfil longitudinal del
canal.

II. TRABAJO DE CAMPO

1. Ubicar en el terreno de práctica un canal de riego, un tramo entre 200 a

400 metros.

2. Efectué el reconocimiento del canal de riego a levantar elaborando un

croquis.

3. Sobre el eje del canal, realizar mediciones por cadenamiento y marcar

cada 10, 20, 25, 30 m. hasta completar la longitud del canal. Práctica
usaremos 10 m., señalar estos puntos con fichas.
4. Estacionar el nivel de ingeniero en un lugar adecuado, desde el cual se
puede visar el BN y la mayor cantidad de puntos ubicados sobre el canal.
5. Aplicando el método de nivelación radial, visar la mira sobre el punto de
partida o cota conocida BN o BM la cual será la vista atrás (+).

6. En los puntos estacados (10m) se debe realizar la lectura, las cuales será
vista adelante (-); levantar las cotas de fondo y borde de los puntos
señalados en el ítem 2.

7. Seleccionar puntos de cambio (PC) y realizar cambios de estación, las

veces que sea necesario.

8. En cada punto de cambio, la mira estará en el PC hasta que el operador

se traslade con el nivel al nuevo punto de estación.

9. Una vez instalado el nivel en el nuevo punto de estación se hará

nuevamente la lectura de la mira, la cual será la vista atrás V(+) y luego
proseguir tomándola lectura de vista adelante V(-) a los demás puntos
del encadenamiento.
 10. Registrar los datos según el modelo de libreta para este tipo de trabajo.
III. ESQUEMA DE PLANTA

IV. MODELOS DE LIBRETA

Est. P.V. Vista Altura Vista Cota Observaciones

(+) Instrumento (-) (m.s.n.m.
)
E-1 B.N. 2.055 ----- 250.00 Banco de Nivel
1 ----- 1.505
2 ----- 1.510
3 ----- 1.520
4 ----- 1.535
5 ----- 1.600
6 ----- 1.595
PC1 ----- 1.605
7 1.705 -----
8 ----- 1.703
9 -----
10 -----
PC -----

V. ESQUEMA EN PERFIL

VI. FORMULAS A EMPLEAR EN GABINETE

1. Cálculo de las Cotas

AI i=COTA i−1+ VISA ¿ ¿

COTAi =AI i−VISA ¿¿

Dónde:

COTAi Cota no conocida del punto “ i”( siguiente)

COTAi −1 Cota conocida del punto “ i – 1 ”(anterior )
AI i Cota a la altura de instrumento entre los puntos “i ”e “i−1 ”
VISA ¿ ¿
VISA ¿ ¿

2. Determinar pendiente
 Cota ( llegada ) −Cota( partida)
S ( % )= x 100
Distancia( partida−llegada)

248.50−250.55
¿ x 100=−0.788 %
260
VII. GABINETE

1. Datos de Campo

Est. P.V. Vista Altura Vista Cota Observaciones

(+) Instrumento (-) (m.s.n.m.
)
E-1 B.N. 1.810 ----- Banco de Nivel
1 ----- 0.560 0 + 000 Borde
1 ----- 1.510 0 + 000 Fondo
2 ----- 0.230 0 + 020 Borde
2 ----- 1.925 0 + 020 Fondo
3 ----- 0.233 0 + 040 Borde
3 ----- 1.750 0 + 040 Fondo
4 ----- 0.555 0 + 060 Borde
4 ----- 1.640 0 + 060 Fondo
5 ----- 0.772 0 + 080 Borde
5 ----- 2.088 0 + 080 Fondo
6 ----- 0.535 0 + 100 Borde
6 ----- 2.093 0 + 100 Fondo
7 ----- 0.400 0 + 120 Borde
7 ----- 1.920 0 + 120 Fondo
8 ----- 0.735 0 + 140 Borde
8 ----- 2.328 0 + 140 Fondo
9 ----- 0.360 0 + 160 Borde
9 ----- 2.810 0 + 160 Fondo
10 ----- 0.698 0 + 180 Borde
10 ----- 2.715 0 + 180 Fondo
PC1 ----- 0.750 Punto de Cambio 1
E-2 PC1 0.850 ----- Punto de Cambio 1
11 ----- 1.125 0 + 200 Borde
11 ----- 2.588 0 + 200 Fondo
12 ----- 1.010 0 + 220 Borde
12 ----- 2.515 0 + 220 Fondo
13 ----- 1.635 0 + 240 Borde
13 ----- 2.750 0 + 240 Fondo
14 ----- 1.475 0 + 260 Borde
14 ----- 3.100 0 + 260 Fondo
15 ----- 1.270 0 + 280 Borde
15 ----- 3.168 0 + 280 Fondo
 16 ----- 1.300 0 + 300 Borde
16 ----- 2.975 0 + 300 Fondo
17 ----- 1.878 0 + 320 Borde
17 ----- 2.898 0 + 320 Fondo
18 ----- 1.380 0 + 340 Borde
18 ----- 3.150 0 + 340 Fondo
19 ----- 2.143 0 + 360 Borde
19 ----- 3.420 0 + 360 Fondo
20 ----- 1.930 0 + 380 Borde
20 ----- 3.465 0 + 380 Fondo
PC2 ----- 1.900 Punto de Cambio 2
E-3 PC2 1.050 ----- Punto de Cambio 2
21 ----- 0.865 0 + 400 Borde
21 ----- 2.545 0 + 400 Fondo
22 ----- 1.193 0 + 420 Borde
22 ----- 2.510 0 + 420 Fondo
23 ----- 1.380 0 + 440 Borde
23 ----- 2.555 0 + 440 Fondo
24 ----- 1.455 0 + 460 Borde
24 ----- 2.640 0 + 460 Fondo
25 ----- 1.387 0 + 480 Borde
25 ----- 2.755 0 + 480 Fondo
26 ----- 1.670 0 + 500 Borde
26 ----- 2.930 0 + 500 Fondo
27 ----- 1.633 0 + 520 Borde
27 ----- 3.150 0 + 520 Fondo
28 ----- 1.600 0 + 540 Borde
28 ----- 3.355 0 + 540 Fondo
30 ----- 1.928 0 + 552.80 Borde
30 ----- 3.450 0 + 552.80 Fondo

2. Cálculos

2.1. Calculo de Cotas

Altura de Instrumento en la Estación E-1

AI E−1=COTA BN +VISTA ¿ ¿

AI E−1=286.810

Cálculos de Cotas del Borde y Fondo del Canal

Progresiva: 0 +000
Borde

COTA 0+000 = AI E−1−VISTA ¿ ¿

COTA 0+000 =286.810−0.560

COTA 0+000 =286.250

Fondo

COTA 0+000 = AI E−1−VISTA ¿ ¿

COTA 0+000 =286.810−1.510

COTA 0+000 =285.300

Progresiva: 0 + 020

Borde

COTA 0+020 = AI E−1−VISTA ¿ ¿

COTA 0+020 =286.810−0.230

COTA 0+020 =286.580

Fondo

COTA 0+020 = AI E−1−VISTA ¿ ¿

COTA 0+020 =286.810−1.925

COTA 0+020 =284.885

Progresiva: 0+040

Borde

COTA 0+040 =286.810−0.233

COTA 0+040 =286.577

Fondo
COTA 0+040 =286.810−1.750

COTA 0+040 =285.060

De esta manera se sigue calculando hasta la progresiva 0+180,

después se pasa a la siguiente estación, pero antes se debe
conocer las cotas del punto del cambio, y después la altura del
instrumento en E-2

Cota en PC1

COTA PC 1= AI E−1−VISTA ¿ ¿

COTA PC 1=286.810−0.750

COTA PC 1=286.060

Altura de Instrumento en la Estación E-2

AI E−2=COTA PC 1+ VISTA ¿ ¿

AI E−2=286.910

Cálculos de Cotas del Borde y Fondo del Canal

Progresiva: 0 + 200

Borde

COTA 0+200 = AI E−2−VISTA ¿ ¿

COTA 0+200 =286.910−1.125

COTA 0+200 =285.785

Fondo

COTA 0+200 = AI E−2−VISTA ¿ ¿

COTA 0+200 =286.910−2.588

COTA 0+200 =284.322

Progresiva: 0 + 220

Borde

COTA 0+220 =286.910−1.010

COTA 0+220 =285.900

Fondo

COTA 0+220 =286.910−2.515

COTA 0+220 =284.393

De esta manera se sigue calculando hasta la progresiva 0+380,

después se pasa a la siguiente estación, pero antes se debe
conocer las cotas del punto de cambio, y después la altura del
instrumento en E-3

Cota en PC2

COTA PC 2= AI E−2 +VISTA ¿ ¿

COTA PC 2=286.910−1.900

COTA PC 2=285.010

Altura de Instrumento en la Estación E-3

AI E−3=COTA PC 2 +VISTA ¿ ¿

AI E−3=286.060

Cálculos de Cotas del Borde y Fondo del Canal

Progresiva: 0 + 400

Borde

COTA 0+400 = AI E−3−VISTA ¿ ¿

COTA 0+400 =286.060−0.865

 COTA 0+400 =285.195

Fondo

COTA 0+400 = AI E−3 +VISTA ¿ ¿

COTA 0+400 =286.060+2.545

COTA 0+400 =283.515

Progresiva: 0 + 420

Borde

COTA 0+420 =286.060−1.193

COTA 0+420 =284.867

Fondo

COTA 0+420 =286.060−2.510

COTA 0+420 =283.550

De esta manera se sigue con los cálculos hasta terminar todo el

tramo del perfil longitudinal (progresiva 0+552.80).

2.2. Cálculo de la Pendiente

Se calcula con las cotas de llegada y de partida de la rasante en el

tramo del perfil.

Cota (llegada) = 282.610 msnm

Cota (partida) = 285.300 msnm
Distancia = 552.80 m

Cota ( llegada ) −Cota( partida)

S ( % )= x 100
Distancia( partida−llegada)

282.610−285.300
S ( % )= x 100
552.80

S ( % )=−0.487 %
 2.3. Resumen

Est. P.V. Vista Altura Vista Cota Observaciones

(+) Instrumento (-) (m.s.n.m.
)
E-1 B.N. 1.810 286.810 ----- 285.000 Banco de Nivel
1 ----- ----- 0.560 286.250 0 + 000 Borde
1 ----- ----- 1.510 285.300 0 + 000 Fondo
2 ----- 0.230 286.580 0 + 020 Borde
2 ----- 1.925 284.885 0 + 020 Fondo
3 ----- 0.233 286.577 0 + 040 Borde
3 ----- 1.750 285.060 0 + 040 Fondo
4 ----- 0.555 286.255 0 + 060 Borde
4 ----- 1.640 285.170 0 + 060 Fondo
5 ----- 0.772 286.038 0 + 080 Borde
5 ----- 2.088 284.722 0 + 080 Fondo
6 ----- 0.535 286.275 0 + 100 Borde
6 ----- 2.093 284.717 0 + 100 Fondo
7 ----- 0.400 286.410 0 + 120 Borde
7 ----- 1.920 284.890 0 + 120 Fondo
8 ----- 0.735 286.075 0 + 140 Borde
8 ----- 2.328 284.482 0 + 140 Fondo
9 ----- 0.360 286.450 0 + 160 Borde
9 ----- 2.810 284.000 0 + 160 Fondo
10 ----- 0.698 286.112 0 + 180 Borde
10 ----- 2.715 284.095 0 + 180 Fondo
PC1 ----- 0.750 286.060 Punto de Cambio 1
E-2 PC1 0.850 286.910 ----- Punto de Cambio 1
11 ----- 1.125 285.785 0 + 200 Borde
11 ----- 2.588 284.322 0 + 200 Fondo
12 ----- 1.010 285.900 0 + 220 Borde
12 ----- 2.515 284.395 0 + 220 Fondo
13 ----- 1.635 285.275 0 + 240 Borde
13 ----- 2.750 284.160 0 + 240 Fondo
14 ----- 1.475 285.435 0 + 260 Borde
14 ----- 3.100 283.810 0 + 260 Fondo
15 ----- 1.270 285.640 0 + 280 Borde
15 ----- 3.168 283.742 0 + 280 Fondo
16 ----- 1.300 285.610 0 + 300 Borde
16 ----- 2.975 283.935 0 + 300 Fondo
17 ----- 1.878 285.032 0 + 320 Borde
 17 ----- 2.898 284.012 0 + 320 Fondo
18 ----- 1.380 285.530 0 + 340 Borde
18 ----- 3.150 283.760 0 + 340 Fondo
19 ----- 2.143 284.767 0 + 360 Borde
19 ----- 3.420 283.490 0 + 360 Fondo
20 ----- 1.930 284.980 0 + 380 Borde
20 ----- 3.465 283.445 0 + 380 Fondo
PC2 ----- 1.900 285.010 Punto de Cambio 2
Est. P.V. Vista Altura Vista Cota Observaciones
(+) Instrumento (-) (m.s.n.m.
)
E-3 PC2 1.050 286.060 ----- Punto de Cambio 2
21 ----- 0.865 285.195 0 + 400 Borde
21 ----- 2.545 283.515 0 + 400 Fondo
22 ----- 1.193 284.867 0 + 420 Borde
22 ----- 2.510 283.550 0 + 420 Fondo
23 ----- 1.380 284.680 0 + 440 Borde
23 ----- 2.555 283.505 0 + 440 Fondo
24 ----- 1.455 284.605 0 + 460 Borde
24 ----- 2.640 283.420 0 + 460 Fondo
25 ----- 1.387 284.673 0 + 480 Borde
25 ----- 2.755 283.305 0 + 480 Fondo
26 ----- 1.670 284.390 0 + 500 Borde
26 ----- 2.930 283.130 0 + 500 Fondo
27 ----- 1.633 284.427 0 + 520 Borde
27 ----- 3.150 282.910 0 + 520 Fondo
28 ----- 1.600 284.460 0 + 540 Borde
28 ----- 3.355 282.705 0 + 540 Fondo
30 ----- 1.928 284.132 0 + 552.80 Borde
30 ----- 3.450 282.610 0 + 552.80 Fondo
