INGENIERIA DE GAS Y PETROQUIMICA PASANTIA I

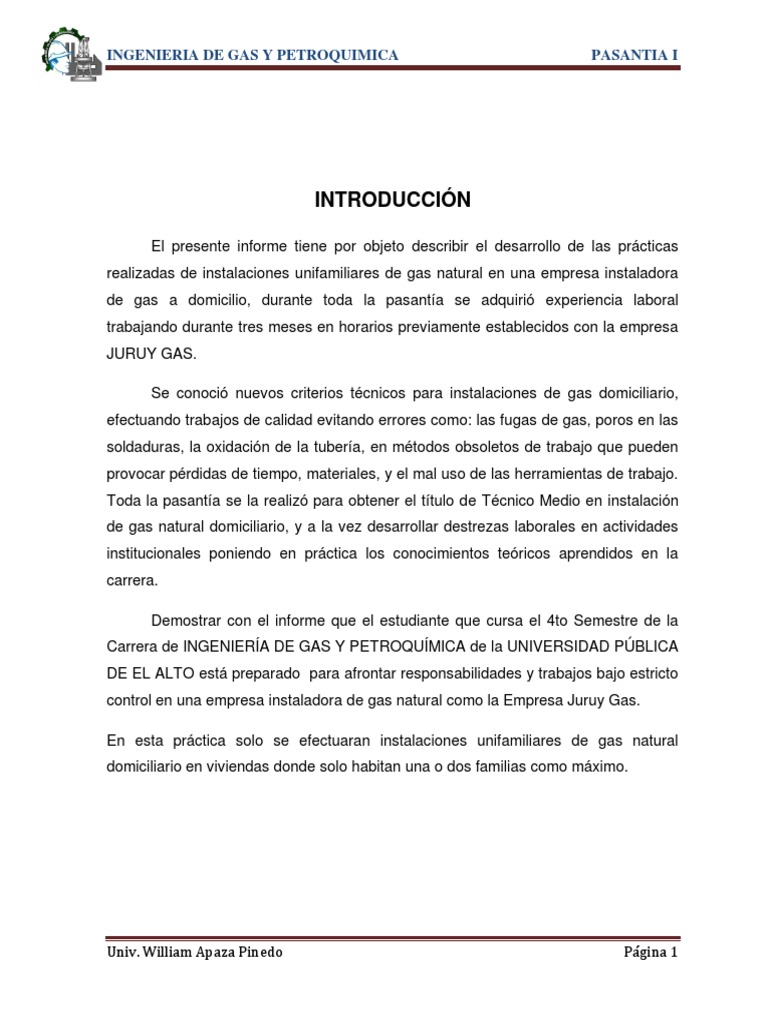

INTRODUCCIÓN
El presente informe tiene por objeto describir el desarrollo de las prácticas

realizadas de instalaciones unifamiliares de gas natural en una empresa instaladora
de gas a domicilio, durante toda la pasantía se adquirió experiencia laboral
trabajando durante tres meses en horarios previamente establecidos con la empresa
JURUY GAS.
Se conoció nuevos criterios técnicos para instalaciones de gas domiciliario,

efectuando trabajos de calidad evitando errores como: las fugas de gas, poros en las
soldaduras, la oxidación de la tubería, en métodos obsoletos de trabajo que pueden
provocar pérdidas de tiempo, materiales, y el mal uso de las herramientas de trabajo.
Toda la pasantía se la realizó para obtener el título de Técnico Medio en instalación
de gas natural domiciliario, y a la vez desarrollar destrezas laborales en actividades
institucionales poniendo en práctica los conocimientos teóricos aprendidos en la
carrera.
Demostrar con el informe que el estudiante que cursa el 4to Semestre de la

Carrera de INGENIERÍA DE GAS Y PETROQUÍMICA de la UNIVERSIDAD PÚBLICA
DE EL ALTO está preparado para afrontar responsabilidades y trabajos bajo estricto
control en una empresa instaladora de gas natural como la Empresa Juruy Gas.
En esta práctica solo se efectuaran instalaciones unifamiliares de gas natural

domiciliario en viviendas donde solo habitan una o dos familias como máximo.
Univ. William Apaza Pinedo Página 1

CAPITULO I
DESCRIPCIÓN DE LA INSTITUCIÓN
1. OBJETIVOS:
1.1 OBJETIVO GENERAL:
Instalar gas natural a viviendas unifamiliares en la empresa Juruy Gas en diferentes

zonas de la ciudad de El Alto.
1.2 OBJETIVOS ESPECIFICOS:
 Efectuar prácticas de instalaciones de cañerías de gas natural aplicando las

normas vigentes del anexo V, y otras normas y reglamentos que se aplican a las
instalaciones domiciliarias.
 Calcular variables de aplicación en instalaciones de gas en el domicilio como la
selección de medidor y de regulador, cálculo del caudal, del diámetro de las
tuberías, etc. para evitar pérdida de tiempo en mantenimientos preventivos y
mantenimientos correctivos.
 Elaborar los planos isométricos y los planos de planta aplicando todo lo
aprendido en la carrera, para luego adjuntarlo al proyecto que se presenta a
YPFB y al propietario de la vivienda.
 Relacionar el plano isométrico con las tuberías instaladas, verificar el recorrido
de la instalación realizando el replanteo de la obra en cada vivienda.

2. DESCRIPCIÓN DE LA INSTITUCIÓN.
2.1 DATOS REFERENCIALES.

Juruy Gas.
Representante legal: Señor Juan Víctor Flores Quispe.
RESOLUCION ANH: ANH 2861/12
Teléfono Fijo: 2809400
Celular: 70545487
2.2 Reseña Histórica.
La empresa Juruy Gas se fundó en julio 2010, por el señor Juan Víctor Flores
Quispe y la señora Rosse Mary Flores Quispe.
El señor Juan Víctor Flores Quispe empezó como instalador de gas natural a
domicilio dos años antes de la fundación de su propia empresa, en ese tiempo
adquirió experiencia para dirigir y administrar una empresa. La Empresa Juruy Gas
hasta ahora están realizando instalaciones domiciliarias de gas natural en diferentes
Zonas de la Ciudad de El Alto, actualmente cuenta varios equipos y herramientas
que permiten mayor facilidad a la hora de realizar un trabajo.
En el año 2013 la Empresa Juruy Gas paso totalmente a cargo del señor Juan
Víctor Flores Quispe, quien ahora es el dueño de la empresa, tal empresa está
acreditada por YPFB (Yacimientos Petrolíferos Fiscales Bolivianos) y la ANH
(Agencia Nacional de Hidrocarburos).

2.3 . IDENTIDAD INSTITUCIONAL.
2.3.1 MISIÓN.
La Empresa Juruy Gas tiene por misión llegar a satisfacer las necesidades
sociales y económicas, brindando el servicio de instalación domiciliaria de gas
natural al hogar boliviano con el propósito de mejorar la calidad de vida de
nuestros usuarios y las demandas del país.
Ya que contamos con un equipo humano competente y comprometido con la
organización y con la comunidad.
2.3.2 VISIÓN.
La Empresa Juruy Gas gracias a su eficiencia y puntualidad en el mercado de las

instalaciones domiciliarias de gas natural se propone llegar a ser una empresa
estable y organizada, dispuesta siempre a prestar un excelente servicio,
reconocida a nivel nacional como una empresa líder en las instalaciones
contribuyendo así al desarrollo del país.

3. DATOS ORGANIZATIVOS.
GERENTE GENERAL
Sr. Juan Víctor Flores Quispe
PROYECTOS
TECNICO
Lic. Orlando Hilari Capcha
Tec. Gonzalo Bellido Quispe
INSTALADORES
4. ACTIVIDAD ECONÓMICA O SOCIAL DE LA EMPRESA.
La empresa Juruy Gas participa en la contribución del desarrollo del país

instalando gas natural domiciliario en el hogar boliviano, mejorando la calidad de
vida de la ciudadanía en particular de la ciudad de El Alto.

Ofrece los servicios en instalaciones de gas con soporte técnico, stock de

accesorios y garantía, para instalaciones domiciliaras.
La actividad económica de la empresa Juruy Gas es la de invertir en la compra

de materiales como tubería de acero galvanizado, codos, pintura, y accesorios en
general para optimizar el tiempo y adelantarse con las instalaciones, para la
entrega de una designación después de eso contrata personal capacitado en el
área de instalaciones de gas natural domiciliario. Luego recupera lo invertido al
concluir todo el trabajo en una zona para luego preparar todos los equipos y
herramientas para otra.
El objetivo de Juruy Gas es crecer y fortalecerse como empresa instaladora,

adquiriendo tecnologías adecuadas existentes de otros países en el aspecto
seguridad y calidad; además de poder ampliar sus servicios para poder cumplir
con las expectativas del mercado paceño y alteño.
La empresa Juruy Gas, al igual que muchas empresas instala 22 m lineales de

tubería gratuitamente, porque es la inversión del estado, si la instalación de
tubería sobrepasa los 22 m el usuario paga el resto de la instalación a 155 Bs por
metro de tubería, también el usuario paga 55 Bs por metro si el empotrado
sobrepasa los 4m y paga 65 Bs por metro de enterrado si este sobrepasa los 4m.

CAPILULO II
DESCRIPCIÓN DEL DEPARTAMENTO DONDE SE REALIZÓ

LA PASANTÍA.
1. ORGANIGRAMA:
GERENTE GENERAL
PROYECTOS TECNICO
INSTALADORES
Área en donde se realizó la pasantía
2. FUNCIONES:
FUNCIONES DEL GERENTE GENERAL:
 Administrar la empresa.
 Coordinar con las juntas vecinales nuevas viviendas que necesiten gas
domiciliario.
 Supervisar el avance de las instalaciones.
 Entrega del material.

 Verificación de cumplimientos de reglamentos.

 Previa inspección.
 Coordinar las fechas de entrega de cada asignación para la inspección.
 Preparar todo los documentos necesarios para ejecutar una asignación.
FUNCIONES DEL TÉCNICO:

 Instalar gas domiciliario.
 Guiar al pasante en las actividades que realiza.
 Obligar el uso de equipos de protección personal.
 Realiza una previa revisión de la instalación antes que el gerente general.
 Mantenimiento preventivo de los equipos y las herramientas de trabajo.
 Higiene y seguridad industrial.
 Controlar asistencia de todo el personal de trabajo.
FUNCIONES DEL PASANTE:

 Aprender a instalar gas natural a una casa.
 Ayudar al técnico con las instalaciones.
 Perforar paredes para instalación de las rejillas.
 Abrir zanjas para el enterado de la tubería.
 Cortar y tarrajar las tuberías.
 Medir tramos de las tuberías.
 Dibujar el plano isométrico.
 Dibujar el plano de planta.
 Replanteo de los planos.
 Pintar tuberías.
 Reposición de las paredes calafateadas.
 Armar las tuberías de acero.
 Trasladar herramientas a diferentes viviendas.

CAPITULO III
ACTIVIDADES REALIZADAS DURANTE LA PASANTÍA.
1. PLAN DE TRABAJO.
1.1. PRIMERA ETAPA: INICIO.
RECONOCIMIENTO Y USO DE HERRAMIENTAS Y MATERIALES DE TRABAJO
Durante la primera semana la actividad principal fue la de reconocer los equipos de

trabajo, las herramientas como las mencionadas anteriormente. También un repaso
breve de lo que se va a efectuar durante los tres meses en la Empresa Juruy Gas.
Debe destacarse que para comodidad de los instaladores la empresa puso a

disposición materiales eléctricos muy útiles a la hora de trabajo, facilitando así el
avance de la obra con eficiencia y rapidez tales herramientas fueron la tarraja el
cortador de cañerías la percutora, etc.
Los equipos y las herramientas eran frágiles por lo que el instructor nos indicaba
como debía ser su utilización y el traslado de casa a casa con mucho cuidado y
responsabilidad de tales herramientas, todas eran supervisadas por el encargado de
la empresa. Se hizo el uso de tarrajas y cortadoras eléctricas de tuberías, maquinaria
de alto rendimiento y de fácil utilización.
Durante esa semana se inicio solo con la parte teórica de lo que eran en realidad las
instalaciones de gas natural a domicilio, ya que en la carrera de Gas y Petroquímica
solo se aprendió la parte de soldadura con oxigeno y acetileno, cálculos de diámetros
de tubería elaboración de planos isométricos, etc. Lo que ayudo a tener visión y en lo
que se va a realizar durante la pasantía.

1.2. SEGUNDA ETAPA: PLANIFICACION Y ORGANIZACIÓN.
RECONOCIMIENTO DE LA ZONA DE TRABAJO
Se inicio con las instalaciones en la Urbanización Progreso, zona Rio Seco en la

Ciudad de El Alto contando con 10 viviendas a instalar cada una de ellas con una
instalación particular y diferente una de la otra.
En la primera vivienda de esta zona se procedió a con la medición de los volúmenes

de ambiente en donde se va a instalar la cocina. También se procedió a perforar la
pared en donde va la misma, para instalar las rejillas de entrada de aire y salida de
productos de combustión, cada rejilla debe tener un área de 100 cm2, cumpliendo
con las normas del Anexo V.
En esa casa también tenía la particularidad de que el medidor estaba en un ambiente

de la vivienda, por lo cual aprovechando de que aun no estaba vaciado el piso, se
cavó una zanga en el piso del mismo ambiente para enterrar la tubería y también
picar la pared para el empotrado de tubería de gas.
Se debe recalcar que cada zona designada debe cumplir requisitos específicos a la
hora de adquirir el Gas Natural Domiciliario de cada vivienda los cuales deben ser
entregadas por el dueño de casa a la empresa instaladora como: Cedula de
identidad, folio real de la vivienda indicando el dueño de la misma existiendo casos
especiales los cuales no se dieron en este proyecto de instalación de gas natural
este requerimiento debe ser previamente consensuado con las Juntas Vecinales y en
acuerdo mutuo entre los beneficiados con este servicio.
Durante esta semana el trabajo poco a poco era más rígido por que el encargado de
la empresa ya era más exigente con el avance de las instalaciones, por lo cual se
debía acelerar el trabajo y en esa zona se realizaban dos instalaciones por día
aproximadamente. Hubo días en nos quedábamos hasta altas horas de la noche,
para acabar el trabajo en una vivienda.

1.3. TERCERA ETAPA: EJECUCIÓN.
PREPARADO DE TUBERIAS.
Durante esta actividad se conoció métodos de medido y colocado de las tuberías,

para lo cual se necesitaba mucha precisión y atención en el trabajo, para evitar
pérdidas de tiempo en volver a medir y cortar una tubería para cierto tramo y también
evitar la pérdida de materiales como: la cinta de teflón, pintura, etc.
El procedimiento de medido de tubería es el siguiente:
 El plano de planta no siempre es exacto, por lo tanto solo se lo usa como

referencia así como el plano isométrico.
 Para medir un tramo con precisión se debe poner un par de accesorios, que
son los codos en los extremos de un tramo para medir de labio a labio de los
codos.
 Después de medir se aumenta 3 cm al resultado de la medición, esto para dar
lugar al roscado que entra al interior del codo.
Durante esta semana se procedió al armado de la tubería de las viviendas que en

esta zona ya estaba el 50% avanzada para la conclusión de la misma, el proceso de
empotrar utilizando la amoladora para cortar las paredes de ladrillo y el uso de punta
y combo para paredes de abobe, el cavado de zangas para el enterrado de las
tuberías eran o son hasta ahora las actividades primarias para una instalación de gas
domiciliario, en cada vivienda se realizaban las mismas actividades con la finalidad
de instalar las tuberías por una trayectoria cómoda, ósea para que el usuario no le
moleste a la hora de realizar actividades en su domicilio.
ARMADO DE TUBERIAS Y ACCESORIOS...
En lugares donde fue enterrado o empotrado se procedió a soldar las uniones de los
accesorios con las tuberías y en lugares donde la tubería va descubierta o a la
intemperie la cañería se envolvió en el sector donde está ya tarrajado con cinta teflón
para evitar las fugas, luego se enrosca los accesorios correspondientes en cada
tramo.
En lugares donde la tubería es empotrada se pinto con pintura asfáltica de color

negro, en tramos en donde la tubería es enterrada también es pintada con pintura
asfáltica y anticorrosiva, adicionalmente de envuelve con cinta poliken que es otro
protector de la tubería enterrada.
PREPARADO Y COLOCADO DE MEDIDORES.
Después haber instalado de las tuberías en todas las viviendas de la asignación, se

realizo el instalado de los medidores, que días antes durante algunos fines de
semana se procedió al armado previo en la vivienda del dueño de la empresa, para
optimizar el tiempo a la hora de colocar los medidores de gas, se los trae ya armados
y listos para el colocado en cada casa.
Siendo aprobada la obra se inicio el colocado de medidores en el muro perimetral en

el límite de propiedad de cada vivienda que aun no cuenta con la instalación de gas.
El proceso se inicio con el armado del medidor que es adquirido previa aprobación
del inspector.
Para el colocado del medidor se hizo el correspondiente picado de la pared para

poner el medidor, la ubicación de este está regulado para comodidad de la empresa
encargada de facturar el servicio.
Después del colocado se aseguro el cofre de medición y regulación, por medio de la

cementación. Si desea el usuario también se instalan las rejillas protectoras para
cuidar el medidor de robos, pero esto ya no corre por parte de la empresa.

1.4. CUARTA ETAPA: CONTROL Y EVALUACION.
INSPECCION.
Fue la prueba más rigurosa de todas las actividades.
Culminando con la instalación interna se reviso cada vivienda, elaborando el plano

isométrico final y ultimando detalles sean estos en rejillas, en el pintado de las
tuberías, en posibles errores cometidos se realizo la reposición, de estos con estuco
arreglando, reparando los daños ocasionados durante la instalación, con el fin de
elaborar un trabajo de calidad.
Al llegar el inspector a la obra, realizo una exanimación detallada de cada domicilio

con instalación, midió el volumen del ambiente de la cocina, la ubicación de las
rejillas de ingreso de aire, rejillas para la salida de productos de combustión, el
tamaño de la ventana y reviso las medidas reales de cada vivienda; verificando que
la instalación y el domicilio cumplan los reglamentos del Anexo V.
REGLAJE INTERNO.
Fue la última actividad con el objeto que el usuario ya tenga gas natural en su cocina.
La mayoría de las cocinas funcionan con el GLP (Gas Licuado de Petróleo), son las
garrafas que tienen una alta presión de 4 bar lo cual es distinto a una instalación
domiciliaria de Gas Natural que solo tiene una presión de 19 mbar, se realiza el
reglaje de la cocina que consiste en:
Se midió la distancia de la cocina a la terminal de la tubería. Se instalo la manguera

de goma.
Se engrandeció el diámetro de los inyectores de gas de los quemadores de la cocina.
Se regulo la llama con el mínimo y el máximo esto con el objeto del ahorro de gas y
cuidado del medio ambiente.
Con agua jabonosa se busco posibles fugas en el interior de la cocina.



RECURSOS UTILIZADOS:
EQUIPO: Llave crecer.
Cortadora y tarrajadora de tuberías. Alicate,
Tubo de oxigeno. Amoladora.
Tubo de acetileno. Escaleras.
HERRAMIENTAS: Chispero.
Taladro. MATERIALES:
Cierra mecánica. Tubería de acero galvanizado de ¾”
Combo y punta. Tubería de acero galvanizado de ½”
Percutora. Pintura amarilla y negra.
Extensión de corriente. Abrazaderas de 1”, de ¾” y ½”
Carretilla. Codos y tés de acero galvanizado.
Pala y picota. Válvulas de corte de ½”.
Plancha, espátula y pato. Terminales de ½”.
Brocha. Cemento y estuco.
Flexo. Rejillas.
Regla con nivel. Caja de medición.
Desarmadores. Medidor y regulador.
Prensas. Tornillos
Lápiz. Ramplús.
Llave estil son. Tapones.
Página 16
Teflón.
Varillas de latón.
Carburo.
Bórax.
Alambre.
Poliquen.
Fundas.
EQUIPO DE PROTECCION
PERSONAL:
Guantes de cuero.
Guantes de goma.
Zapatos de cuero.
Overol.
Sombrero.
Careta protectora.
Tapones para oídos.
Gafas.
Página 17
Calle
CASO 1: Chuq
uisac
a
AV. P
ANA
MER
ICAN
A CO
PAC
ABAN
A LA
PAZ
Ubicación
Propietario: Rolando Alarcón
C.I. 4953503 LPZ
Teléfono: 71292671
Zona: Urbanización Progreso
Dirección del Inmueble: Calle Honduras No. 5915
Distrito 7 de la ciudad de El Alto.
Página 18
1.- DESCRIPCION DE LA CASA.-
El proyecto está destinado a la Dotación de Gas Natural al domicilio particular del

señor: Rolando Alarcón, el requerimiento para la alimentación con el energético es el
siguiente, un aparato de cocción y un punto taponado para futura ampliación
(calentador de agua instantáneo).
El inmueble cuenta con las siguientes características que son:
 Techo y piso no aislado.

 Sin sótano
Dicha vivienda se encuentra rodeada por dos viviendas vecinas, las cuales están en
las partes laterales de la casa y en atrás, la tubería se instalo en el interior de la
vivienda en elevación, empotrado y enterrado. La vivienda cuenta con un patio
grande que no está cementado y con un garaje.
En esta vivienda se hizo una instalación interna de Gas Natural y está alimentada
por la red de distribución secundaria, provista por la empresa distribuidora de G. N.
Yacimientos Petrolíferos Fiscales Bolivianos (YPFB) la cual es la empresa encargada
de la distribución en la ciudad de El Alto.
La instalación fue realizada con tuberías de Acero Galvanizado (A.G.)
Dicho proyecto cuenta con planos en planta, isométrico, esquemas y otros.
Características de la vivienda:
 Vivienda Unifamiliar ubicada en El Alto.
 Vivienda Construida.
 Tubería de instalación en elevación, empotrado y enterrado.
RED DE GAS NATURAL Y COFRE DE MEDICION:
En dicha zona existe la red de gas natural que cruza por la calle del inmueble a unos
2.5 metros de longitud aproximadamente donde se ubica el cofre de medición y
regulación.
Página 19
2.- REQUERIMIENTO:
AMBIENTE APARATO POTENCIA

Cocina 1 cocina 10 KW
Ampliación 1 calentador(Previsto) 15 KW
3.- DESCRIPCIONES DEL PROCEDIMIENTO DE INSTALACION DE
GAS:
A la infraestructura se ingresara a una presión de 19 mbar.
3.1.- CONSIDERACIONES PRELIMINARES:
3.1.1.- UBICACIÓN DE MEDIDOR Y REGULADOR:
 Para instalar el medidor se midieron las distancias de 40 a 30 cm de altura desde

el nivel del piso.
 Se midió las dimensiones del medidor que son de 70 cm por 40 cm.
 Para perforar la pared de ladrillo, de esta vivienda se utilizó una amoladora, para
cortar la pared de 15 cm de espesor.
 Luego se colocó el medidor con mucho cuidado, posteriormente se hizo la
cementación para asegurar la caja de medición.
 Para mayor seguridad se instaló una rejilla protectora.
Página 20
El cofre de regulación y medición se ubicó en el límite de propiedad.
El medidor se instaló en la parte delantera de la vivienda, ya que esta cuenta con un

muro de ladrillo de 15 cm. de espesor, la caja de medición se encuentra separada del
ambiente de la cocina a 15.50 metros aproximadamente, por un patio por donde la
tubería ira enterrada, luego empotrada, el tramo siguiente ira en elevación por las
paredes del inmueble, el conducto de gas será asegurado con abrazaderas.
La presión de entrada es de 4 bar, se conectó de la Red Secundaria por medio de

una acometida, y la presión de salida del regulador es de 19 mbar por ser una
instalación doméstica.
Dentro del gabinete de medición se encuentran el medidor y regulador.

El regulador es de tipo B-4 y el medidor es de tipo G-2.5, de marca American Meter.
El gabinete de medición se instaló en la pared a una distancia de 0.70 metros de la

puerta hasta el gabinete y está a una altura de 30cm., para así obtener una mejor y
fácil lectura del consumo de gas natural.
3.1.2.- UBICACIÓN DE APARATOS A GAS VOLUMEN DEL AMBIENTE:
En esta vivienda no hubo problemas con el ambiente por que cumplió con todos los
requisitos para la instalación.
Página 21
 El ambiente de la cocina de esta vivienda tiene un volumen de 20.19 m3,

cumple con la norma donde el rango mínimo admitido es de 8 m 3.
 El aparato de cocina está en el ambiente de la cocina de la vivienda.
 No presenta ningún peligro a las personas que habitan en la vivienda o a la
propiedad.
 No está expuesto a corrientes de aire.
3.1.3.- ALIMENTACION DE AIRE:
 Para la instalación de las rejillas se midió la distancia de 30 cm desde el piso

de la cocina hasta el límite del tamaño de la rejilla
 Con un combo y una punta se perforó un orificio de forma cuadrada de 17 cm
de altura y 15 cm de ancho.
 Luego se dio forma cuadrada al orificio con estuco según los reglamentos.
 Después del secado del estuco se procedió a perforar los orificios para los
tornillos.
 Con ramplús se atornillan las rejillas.
La alimentación de aire es de gran importancia, para obtener una buena calidad y

garantizar el buen funcionamiento de los aparatos a gas, y que esta sea alimentado
constantemente del aire fresco necesario para tener una buena mezcla del
combustible para garantizar una buena combustión en la cual los productos de
combustión sean vapor de agua y dióxido de carbono,
Página 22
Evitando la generación de monóxido de carbono CO, venenoso para la salud, se

determinó incluir un orificio de Sección 100cm2 , con rejilla de protección para la
cocina.
3.1.4.- EVACUACION DE PRODUCTOS DE COMBUSTION:
 También se utilizó la misma rejilla para la evacuación de productos de

combustión.
 Se midió una altura a partir de 1.80 m
 Se perforó un orificio cuadrado de 17 cm de altura y 15 de ancho
 Para asegurar las rejillas se utilizaron ramplús y los tornillos.
 Al igual que la alimentación de aire, la evacuación es de suma importancia por

cuestiones de higiene y salud.
COCINA: La evacuación de productos de combustión se hizo por un conducto de

evacuación de 100 cm2 a una altura de 1.80 m del piso.
3.1.5.- AIREACION RAPIDA:
 Se realiza por medio de ventanas que se puedan abrir al exterior con un área
mayor a 0.40 m2.
Página 23
 En esta vivienda no presento el problema de aireación rápida por que contaba

con una ventana mayor a los 0.4 m2.
 La ventana debe abrirse al exterior, por lo tanto la cocina debe estar cerca del
patio de la vivienda.
3.2.- CALCULOS:
Se realizó el cálculo de la cocina y calefón (punto previsto) requerida tomando en

cuenta las normas establecidas y los requerimientos.
3.2.1.- DETERMINACION DE POTENCIAS DE APARATOS:
(De acuerdo a memoria de cálculo ver anexos)
Cálculos de potencias para la cocina.
Para viviendas unifamiliares se usó una cocina domestica de potencia de 10 Kw
Para el punto taponado se tomó una potencia de 15 Kw

Cocina 1 Cocina 10 KW
Punto previsto ampliación 15 KW
3.3.- DETERMINACIÓN DE MEDIDOR Y REGULADOR
Para determinar el medidor se conoce el caudal del gas necesario para dar
cumplimiento a los requerimientos de los aparatos instalados y proyectados:
MEDIDOR:
Es obligatoria la centralización de medidores tanto en vivienda ya construida como

en la de nueva construcción.
Y para poder hallar el tipo de Medidor y Regulador requerimos de Formulas para

encontrar el caudal de gas requerido, estas son:
Página 24
Ps
Q=
PCS
(P3 + P4 +. . . Pn )
Ps = P1 + P2 +
2
Poder calorífico superior del Gas Natural es 10.8 KWH/M3
Hallando 𝐏𝐬 y caudal de simultaneidad para la determinación del medidor:
Ps = 15 + 10
Ps = 25.0 Kw
Ps 25.0 Kw 3
Q= = ⟹ 2.31 m ⁄h
PCS 10.8 Kw h⁄ 3
m
3
El caudal aproximado es de 2.31 m ⁄hy según tablas nos corresponde elegir el
medidor el cual es:
TABLA SELECCIÓN DEL MEDIDOR.
Designación del medidor Caudal Máximo Límite superior del

Gx Qmax ( m3 /hr ) caudal
Mínimo Qmin ( m3 /hr )
2.5 4 0.025
4 6 0.040
6 10 0.060
10 16 0.100
16 25 0.160
25 40 0.250
40 65 0.400
65 100 0.650
100 160 1.000
Página 25
REGULADOR:
En la tabla se elige el tipo de medidor de gas que en este caso es el menor.
Selección del regulador según tablas:
CALIBRACIÓN PARA BAJA PRESIÓN ( 19 mbar abajo del medidor)
TABLA SELECCIÓN DE REGULADOR.
TIPO CAUDAL SALIDA UTILIZACION

NOMINAL en mm (en vivienda)
B4 4 m3 /hr 20 individual
colectiva
B25 25 m3 /hr 32 colectiva
4.- DETERMINACION DEL DIAMETRO DELAS TUBERIAS:
Para determinación del diámetro de las tuberías a la presión de 19 mbar. Se utilizo el

ábaco correspondiente y la memoria de cálculo.
Para calcular los diámetros de tubería se utilizo la memoria de cálculo (ver anexos,
sección de planos y esquemas).
5.- PROCEDIMIENTOS PARA COLOCACION DE TUBERIA:
5.1.- TUBERIA DE ACERO:
Las tuberías y accesorios a utilizar fueron de acero galvanizado (AG), material

menos costoso y de fácil ensambladura.
Página 26
Tubería en acero galvanizado según especificaciones del reglamento de instalación

de gas natural. El diámetro de las tuberías ya está determinadas por medio de la
memoria de cálculo y el ábaco. (Ver anexos, planos y esquemas)
5.2.- ACCESORIOS:
Accesorios de acero galvanizado y cobre.
Página 27
 Los accesorios fueron pintados antes y después de su ensambladura.
Todas las tuberías y accesorios son de acero galvanizado según especificaciones

del Reglamento Diseño Construcción, Operación de Redes de Gas Natural. Anexo V,
Normas Mínimas Para La Ejecución De Instalaciones Domiciliarias De Gas Natural.
Los accesorios de cobre solo se utilizaron dentro de la caja de medición y regulación.
5.3.- TUBERIA ENTERRADA:
 Para el enterrado de la tubería primeramente se marcó la línea del sector en

donde se va a enterrar la tubería.
 Se cavo la zanga que tiene una profundidad de 50 cm a 60 cm.
 Esta tubería que va enterrada se pintó con pintura asfáltica de color negro.
 Posteriormente se cubrió con cinta aislante poliken enrollando con una proporción
de 50 a 50 como protección anticorrosiva y mecánica.
Página 28
5.4.- TUBERIA EMPOTRADA:
 Para esta actividad se calafateo la pared de ladrillo.

 Esta tubería fue pitada con pintura asfáltica y anticorrosiva de color negro.
 La ensambladura de esta tubería fue por medio de la soldadura fuerte

(oxiacetilénica) con aporte de varilla de latón (bronce).
 Posteriormente se coloca la tubería armada y soldada al interior del muro de
ladrillo se hizo el cementado de la misma después de la inspección.
5.5.- TUBERIA EN ELEVACION:
En esta vivienda se tuvo el problema en la tubería en elevación, por que el muro

perimetral no estaba construido bien, ya que tenia deficiencias en la alineación de los
pilares que sostiene la pared de ladrillo.
Para solucionar este problema se procedió con lo siguiente:
Página 29
 Se midió cada tramo de la tubería

 Se prepararon pequeñas piezas para rodear el pilar de hormigón (machón). Con
su respectiva medida de cada pilar.
 Se armó por partes todo el recorrido de la tubería.
 Se aseguraron con más abrazaderas por que existe un esfuerzo de torsión.
 Se hizo la protección con pintura anticorrosiva de color amarillo fijada a la pared
con abrazaderas.
 En un inicio se midió el tramo de codo a codo al resultado aumentando 3cm por
los codos incluidos en la medición.
 Posteriormente cortamos la tubería y tarrajamos.
 En la parte tarrajada se envolvió con cinta teflón, 35 vueltas por codo
aproximadamente
 Luego se unieron las tuberías con los codos a 90º así hasta llegar a la cocina.
 De igual forma se protegió la tubería con pintura anticorrosiva y fijada a la pared
con abrazaderas.
Página 30
 Todas las tuberías en elevación fueron pintadas antes y después de la

instalación.
5.6.- TUBERIA EMERGENTE:
 Se hizo la protección con funda plástica.
 En estos lugares se realizo la reposición con estuco para dejar el orificio de

pared en buen estado y protegido.
 El estuco no debe hacer contacto con la tubería solo con la funda.
6.- ALIMENTACION DE GAS NATURAL:
PRESION ANTES DEL REGULADOR 4 bar

PRESION DESPUES DE 19 mbar
REFGULADOR
POTENCIA INSTALADA 25 KW
CAUDAL INSTALADO 2.31 m3/h
REGULADOR B6 Industria Argentina
MEDIDOR G 2.5 Industria Argentina
COFRE Fabricación Nacional
Página 31
7.- INSPECCION:
Durante la inspección se realizaron las siguientes actividades:
 El inspector midió los tramos de las tuberías constatando los datos del plano
isométrico.
 Revisó el volumen del ambiente de la cocina.
 Revisó las condiciones de la cocina de la instalación, verificando si cumple con las
normas mínimas del Anexo V
 La Prueba de estanqueidad (hermeticidad) se hizo con un manómetro de columna
de agua.
 La duración de la prueba de estanqueidad es de 10 minutos.
Página 32
8.- REGLAJE:
Para finalizar el proceso de adecuación de GLP a Gas Natural se procedió a hacer el

reglaje
Este proceso se encarga del acondicionamiento de una cocina a GLP para que ahora
funcione con gas natural.
La instalación de la cocina se realizo por tubo flexible de goma, longitud <1.50 m

con su respectiva válvula de mando del aparato.
Procedimiento:
Se desarmó el aparato (cocina) para descubrir los inyectores de gas.
 Con un taladro pequeño se aumentó el diámetro de los inyectores no mayor a 3

mm de diámetro dependiendo del tipo de cocina.
 La llama no debe pasa de 8 mm de altura en el máximo y en el mínimo no debe
apagarse con un simple corriente de aire.
 Finalmente se verifico el estado del medidor asegurando que este no tenga
fugas utilizando agua jabonosa para detectar alguna posible fuga.
Página 33
CASO 2:
UBICACIÓN
Propietario: Marcelina Certano Vda. De Callizaya
C.I. 2542341 LPZ
Teléfono: 70551482
Zona: MCAL. SUCRE BAJO MILLUNI SEC. B
Dirección del Inmueble: AV. DANIEL CAMPOS N/6213
Página 34
1.- DESCRIPCIÓN DE LA CASA.-
El proyecto está destinado a la Dotación de Gas Natural al domicilio particular de la

señora Marcelina Certano Vda. de Callizaya, el requerimiento para la alimentación
con el energético es el siguiente, un aparato de cocción y un punto taponado para
futura ampliación (calentador de agua instantáneo).
Dicho inmueble se encuentra ubicado en la zona Mariscal Sucre Bajo Milluni Sec. B.
Avenida Daniel Campos No. 6213, Distrito 7 de la ciudad de El Alto.
El inmueble cuenta con las siguientes características que son: techo y piso no
aislado. Sin sótano, cuenta con tres niveles la vivienda se encuentra rodeada por dos
viviendas vecinas, las cuales están en las partes laterales de la casa y en atrás, la
tubería que se va instalar en el interior de la vivienda fue en elevación y empotrado.
La vivienda cuenta con un patio grande que está cementado, también cuenta con un
garaje con dos tiendas en los costados de la puerta de entrada.
La vivienda tiene una instalación interna de Gas Natural y está alimentada por la red
de distribución secundaria provista por la empresa distribuidora de G. N. Yacimientos
Petrolíferos Fiscales Bolivianos (YPFB) la cual es la empresa encargada de la
distribución en la ciudad de El Alto.
Dicha instalación será realizada con tuberías de Acero Galvanizado (A.G.)
Dicho proyecto cuenta con planos en planta, isométrico, esquemas y otros.
 Vivienda Unifamiliar ubicada en El Alto.

 Vivienda Construida.
 Techo y Pisos no aislados.
 Planta baja, primer y segundo piso
 Tubería de instalación en elevación y empotrado.
Página 35
En la mencionada zona existe la red de gas natural que cruza por la calle del
inmueble a unos 2.0 metros de longitud aproximadamente donde se ubico el cofre de
medición y regulación.
2.- REQUERIMIENTO:

3.- DESCRIPCION DE PROCEDIMIENTO DE INSTALACION DE GAS:
A dicha infraestructura se ingresara a una presión de 19 mbar.
3.1.- CONSIDERACIONES PRELIMINARES:
 Para la instalación del medidor se midieron las distancias de 40 a 30 cm de altura

desde el nivel del piso.
 Para perforar la pared de ladrillo, de esta vivienda se utilizo una amoladora, para
 Luego se coloco el medidor con mucho cuidado, posteriormente se hizo la
 Para mayor seguridad se instalo una rejilla protectora.
Página 36
El cofre de regulación y medición se ubico en el límite de propiedad.
El medidor se instalo en la parte delantera de la vivienda, ya que esta cuenta con un

muro de ladrillo de 15 cm. de espesor, la caja de medición se encuentra separada del
ambiente de la cocina a 15.50 metros aproximadamente, por un patio por donde la
tubería fue empotrada, el tramo siguiente fue en elevación por las paredes del
inmueble, el conducto de gas fue asegurado con abrazaderas.
La presión de entrada es de 4 bar, se conecto de la Red Secundaria por medio de

instalación domestica.

El gabinete de medición se instalo en la pared a una distancia de 0.70 metros de la

puerta hasta el gabinete y esta a una altura de 30cm., para así obtener una mejor y
Salida de medidor (cruceta), fabricado en cobre y latón (bronce) de diámetro 32 mm.
3.1.2.- UBICACIÓN DE APARATOS A GAS, VOLUMEN DEL AMBIENTE:
 Volumen mínimo para un buen funcionamiento.

 Alimentación de aire para la combustión.
Página 37
 Salida de aire viciado (productos de combustión)

 Aireación rápida
 El ambiente de la cocina de esta vivienda tiene un volumen de 17,75 m3, cumple

con la norma, que el volumen mínimo admitido es de 8 m3.
 El aparato de cocina se ubico en el ambiente de la cocina de la vivienda.
 Toda instalación domiciliaria, fue ejecutada en un ambiente que cumpla en su
totalidad la norma de instalación de aparatos a gas que rige en el país,
garantizando la seguridad del usuario.
 Para la instalación de las rejillas se midió la distancia de 30 cm desde el piso de

la cocina hasta el límite del tamaño de la rejilla
Página 38
 Con un combo y una punta se perforó un orificio de forma cuadrada de 17 cm de

altura y 15 cm de ancho.
 Luego se dio forma cuadrada al orificio con estuco, según los reglamentos.
tornillos.
 Con ramplús se atornillaron las rejillas.
 Por paso de la pared que comunica directamente con el patio con una rejilla de
100 cm2 a una altura de 30 cm del piso.
combustible, para garantizar una buena combustión, en la cual los productos de

determino incluir un orificio de Sección 100cm2 , con rejilla de protección para la
cocina.
Página 39

combustión.

La cocina (ambiente) cuenta con una salida de los productos de combustión por
medio de un conducto de humos que está situada no menor a una altura de 1.80
metros sobre el piso.
COCINA: La evacuación de productos de combustión se hizo por un conducto de

Página 40
 Se realizo por medio de ventanas que se puedan abrir al exterior con un área
mayor a 0.40 m2.
 La ventana se abre al exterior, por lo tanto la cocina esta cerca del patio de la
vivienda.
3.2.- CALCULOS:
Se realizó un cálculo de la cocina y calefón (punto previsto) requerida tomando en

(De acuerdo a memoria de cálculo ver anexos, planos y esquemas)
a) Cálculos de potencias para la cocina.
Para viviendas unifamiliares se uso una cocina domestica, su potencia es de 10 Kw

Ampliación 1 Calefón(Previsto) 10 KW
TOTAL 20 KW
Página 41
MEDIDOR:


encontrar el caudal de gas requerido, estas son:
Ps
Q=
PCS
(P3 + P4 +. . . Pn )
Ps = P1 + P2 +
2
Poder calorífico superior del Gas Natural es 10.8 KWH/M3.
Ps = 10 + 10
Ps = 20.0 Kw
Ps
Q=
PCS
20.0 Kw 3
Q= ⟹ 1.85 m ⁄h
10.8 Kw h⁄m3
3
medidor el cual será:
Página 42
TABLA 1: SELECCIÓN DEL MEDIDOR.

2.5 4 0.025
4 6 0.040
6 10 0.060
10 16 0.100
16 25 0.160
25 40 0.250
40 65 0.400
65 100 0.650
100 160 1.000
REGULADOR:
En la tabla se elige el tipo de medidor de gas que en este caso es el menor.
TABLA 2: SELECCIÓN DE REGULADOR.

colectiva
Página 43
Para determinación del diámetro de las tuberías a la presión de 19 mbar. Se utiliza el

Para calcular los diámetros de tubería se utilizara la memoria de cálculo (ver anexos,
5.- PROCEDIMIENTOS PARA COLOCACION DE TUBERIA:
5.1.- MATERIAL DE LA TUBERIA:


memoria de cálculo y el ábaco. (Ver planos y esquemas)
Página 44
5.2.- ACCESORIOS:
Todas las tuberías y accesorios son de acero galvanizado según especificaciones

del Reglamento Diseño Construcción, Operación de Redes de Gas Natural. Anexo V,
Normas Mínimas Para La Ejecución De Instalaciones Domiciliarias De Gas Natural.
Los accesorios de cobre solo se utilizaran dentro de la caja de medición y regulación.
En esta vivienda no hubo la necesidad de enterrar la tubería por que el ambiente de

la cocina estaba en el segundo piso.

 Esta tubería fue pintada con pintura asfáltica y anticorrosiva de color negro.
Página 45
 La ensambladura de esta tubería es por medio de la soldadura fuerte

 Posteriormente se coloco la tubería armada y soldada al interior del muro de
ladrillo, luego se pasa al cementado de la misma pero después de la inspección.
 Como la tubería se ubicaba cerca del garaje es importante empotrar ya que la
puerta del garaje el muy grande podría dañar la tubería.
En esta vivienda tubo el problema en la tubería en elevación, porque la era muy

complicada tenía varios detalles, es por eso que el plano isométrico sale
complejo y la instalación era más difícil.
Para solucionar este problema se procedió con lo siguiente:
 Primeramente se midió cada tramo de codo a codo y al resultado de la medición

se aumento 3cm por los codos incluidos en la medición.
Página 46
 Se preparo pequeñas piezas para rodear cada detalle en los tramos. Con su
respectiva medida de cada pilar y viga.
 Se armo por partes todo el recorrido de la tubería.
 Posteriormente se corto la tubería y se tarrajeo
 En la parte tarrajeada se envolvió con cinta teflón, 35 vueltas por codo
aproximadamente.
 Para la instalación de un tramo de manera vertical se necesitaron almeno 3 a 4
instaladores, por motivo de seguridad.
 Protegida con pintura anticorrosiva y fijada a la pared con abrazaderas.
instalación.
Página 47
 Protegida con funda plástica.

pared en buen estado y protegido.
 El estuco no debe hacer contacto con la tubería solo con la funda.

REFGULADOR
Página 48
7.- INSPECCION:
Durante una inspección se realizaron las siguientes actividades:
isométrico.
de agua.
Página 49
8.- REGLAJE:
Para finalizar con la instalación se hizo el proceso de adecuación de GLP a Gas

Natural se procedió a hacer el reglaje

Procedimiento:
 Se desarmó el aparato (cocina) para descubrir los inyectores de gas.

Página 50
CASO 3:
UBICACIÓN
Propietario: Juan Vargas Ticona
C.I. 4372399 LPZ
Teléfono: 78935711
Zona: MCAL. SUCRE BAJO MILLUNI SEC. B
Dirección del Inmueble: AV. DANIEL SALAMANCA N/20633 ESQ. c/ PEDRO

EUGENIO ARAMBURU
Página 51
1.- DESCRIPCION DE LA CASA.-
El proyecto está destinado a la Dotación de Gas Natural al domicilio particular del

señor Juan Vargas Ticona, el requerimiento para la alimentación con el energético es
el siguiente, un aparato de cocción y un punto taponado para futura ampliación
(calentador de agua instantáneo).
Dicho inmueble se encuentra ubicado en la zona Mariscal Sucre Bajo Milluni Sec. B.
Avenida Daniel Salamanca No. 2063, Esquina Calle Eugenio Aramburu Distrito 4 de
la ciudad de El Alto.
El inmueble cuenta con las siguientes características que son: techo y piso no
aislado. Sin sótano, cuenta con planta baja, y el primer piso, dicha vivienda se
encuentra rodeada por dos viviendas vecinas las cuales están una a la izquierda de
la casa y la otra en atrás, la tubería que se instalo en el interior de la vivienda fue en
elevación y empotrada. La vivienda cuenta con un patio grande que está cementado,
también cuenta con un garaje y con dos tiendas en la parte derecha de puerta de
entrada.
La vivienda tiene una instalación interna de Gas Natural y está alimentada por la red
de distribución secundaria provista por la empresa distribuidora de G. N. Yacimientos
Petrolíferos Fiscales Bolivianos (YPFB) la cual es la empresa encargada de la
distribución en la ciudad de El Alto.
La instalación fue realizada con tuberías de Acero Galvanizado (A.G.)
Dicho proyecto cuenta con planos de planta, isométrico, esquemas y otros.
 Vivienda Unifamiliar ubicada en El Alto.

 Vivienda Construida.
 Techo y Pisos no aislados.
 Con planta baja y primer piso.
 Tubería de instalación en elevación y empotrado.
Página 52
En la mencionada zona existe la red de gas natural que cruza por la calle del
inmueble a unos 2.0 metros de longitud aproximadamente donde se ubico el cofre de
medición y regulación.
2.- REQUERIMIENTO:

3.- DESCRIPCION DE PROCEDIMIENTO DE INSTALACION DE GAS:
A dicha infraestructura se ingreso a una presión de 19 mbar.
3.1.- COCIDERACIONES PRELIMINARES:
 Para la instalación del medidor se midieron las distancias de 40 a 30 cm de altura

desde el nivel del piso.
 Se midió las dimensiones del medidor que son de 70 cm por 40 cm.
 Para perforar la pared de ladrillo, de esta vivienda se utilizo una amoladora, para
 Luego se coloco el medidor con mucho cuidado, posteriormente se hizo la
 Para mayor seguridad se instalo una rejilla protectora.
Página 53
El cofre de regulación y medición se ubico en el límite de propiedad.
El medidor se instalo en la parte delantera de la vivienda ya que esta cuenta con un

muro de ladrillo de 15 cm. de espesor, la caja de medición se encuentra separada
del ambiente de la cocina a 15.50 metros aproximadamente por un patio por donde la
tubería fue enterrada, luego empotrada, el tramo siguiente fue en elevación por las
paredes del inmueble, el conducto de gas fue asegurado con abrazaderas.
La presión de entrada es de 4 bar, se conecto de la Red Secundaria por medio de

instalación domestica.

El gabinete de medición se instalo en la pared a una distancia de 0.70 metros de la

puerta hasta el gabinete y esta a una altura de 30cm., para así obtener una mejor y
Salida de medidor (cruceta), fabricado en cobre y latón (bronce) de diámetro 32 mm.
Página 54
3.1.2.- UBICACIÓN DE APARATOS A GAS VOLUMEN DEL AMBIENTE:
 Volumen mínimo para un buen funcionamiento.

 Alimentación de aire para la combustión.
 Salida de aire viciado (productos de combustión)
 Aireación rápida
 El ambiente de la cocina de esta vivienda tiene un volumen de 25.28 m3, cumple

con la norma que el volumen mínimo admitido es de 8 m3.
 El aparato de cocina fue ubicado en el ambiente de la cocina de la vivienda.
 Toda instalación domiciliaria, fue ejecutada en un ambiente que cumpla en su
totalidad la norma de instalación de aparatos a gas que rige en el país,
garantizando la seguridad del usuario.
Página 55
 Para la instalación de las rejillas se midió la distancia de 30 cm desde el piso de la

cocina hasta el límite del tamaño de la rejilla
 Con un combo y una punta se perforó un orificio de forma cuadrada de 17 cm de
altura y 15 cm de ancho.
 Luego se dio forma cuadrada al orificio con estuco según los reglamentos.
tornillos.
 Con ramplús se atornillan las rejillas.
 Por paso de la pared que comunica directamente con el patio con una rejilla de
100 cm2 a una altura de 30 cm del piso.
combustible para garantizar una buena combustión en la cual los productos de

determino incluir un orificio de Sección 100cm2 , con rejilla de protección para la
cocina.
Página 56

combustión.

La cocina (ambiente) cuenta con una salida de los productos de combustión por
medio de un conducto de humos que debe estar situada no menor a una altura de
1.80 metros sobre el piso.
COCINA: La evacuación de productos de combustión se hace por un conducto de

 Se realiza por medio de ventanas que se puedan abrir al exterior con un área
mayor a 0.40 m2.
Página 57

 La ventana se abre al exterior, por lo tanto la cocina esta cerca del patio de la
vivienda.
3.2.- CALCULOS:
Se realizó un cálculo de la cocina y calefón (punto previsto) requerida tomando en

(De acuerdo a memoria de cálculo ver anexos planos y esquemas)
a) Cálculos de potencias para la cocina.
Para viviendas unifamiliares se uso una cocina domestica que su potencia es de 10

Kw

Ampliación 1 Calefón(Previsto) 10 KW
TOTAL 20 KW
Página 58
MEDIDOR:


encontrar el caudal de gas requerido, estas fueron:
Ps
Q=
PCS
(P3 + P4 +. . . Pn )
Ps = P1 + P2 +
2
Poder calorífico superior del Gas Natural es 10.8 KWH/M3.
Ps = 10 + 10
Ps = 20.0 Kw
Ps
Q=
PCS
20.0 Kw 3
Q= ⟹ 1.85 m ⁄h
10.8 Kw h⁄m3
3
medidor el cual será:
Página 59
TABLA 1: SELECCIÓN DEL MEDIDOR.

2.5 4 0.025
4 6 0.040
6 10 0.060
10 16 0.100
16 25 0.160
25 40 0.250
40 65 0.400
65 100 0.650
100 160 1.000
REGULADOR:
En la tabla se eligió el tipo de medidor de gas que en este caso es el menor.
TABLA 2: SELECCIÓN DE REGULADOR.

colectiva
Página 60
Para determinación del diámetro de las tuberías a la presión de 19 mbar. Se utiliza el

Para calcular los diámetros de tubería se utilizo la memoria de cálculo (ver anexos,
5.- INDICACIONES PARA COLOCACION DE TUBERIA:
5.1.- MATERIAL DE LA TUBERIA:


memoria de cálculo y el ábaco. (Ver planos y esquemas)
Página 61
5.2.- ACCESORIOS:
Todas las tuberías y accesorios son de acero galvanizado según

especificaciones del Reglamento Diseño Construcción, Operación de Redes
de Gas Natural. Anexo V, Normas Mínimas Para La Ejecución De
Instalaciones Domiciliarias De Gas Natural.
Los accesorios de cobre solo se utilizaran dentro de la caja de medición y

regulación.
En esta vivienda no hubo la necesidad de enterrar la tubería por que el

ambiente de la cocina estaba en el primer piso.
Página 62
En esta casa se tuvo el problema en la tubería empotrada porque no cumplía con

los 1.80 m de altura mínima. Para solucionar el problema se procedió con lo
siguiente:
 Se midió la altura de del muro perimetral en donde se ubico el medidor.

 Al propietario de la vivienda se pidió aumentar una fila más de ladrillos para que
se pueda realizar la instar de la tubería empotrada.
 Esta tubería fue pintada con pintura asfáltica y anticorrosiva de color negro.
 La ensambladura de esta tubería fue por medio de la soldadura fuerte

 Posteriormente se coloco la tubería armada y soldada al interior del muro de
ladrillo, luego se pasa al cementado de la misma pero después de la inspección.
Página 63
 Como la tubería se ubicaba cerca del garaje es importante empotrar ya que la

puerta del garaje el muy grande podría dañar la tubería.
Se procedió con lo siguiente:
 Primeramente se midió cada tramo de codo a codo y al resultado de la medición

se aumento 3cm por los codos incluidos en la medición.
 Se preparo pequeñas piezas para rodear cada detalle en los tramos. Con su
respectiva medida de cada pilar y viga.
 Se armo por partes todo el recorrido de la tubería.
 Posteriormente se corto la tubería y se tarrajeo
 En la parte tarrajeada se envolvió con cinta teflón, 35 vueltas por codo
aproximadamente.
 Protegida con pintura anticorrosiva y fijada a la pared con abrazaderas.
Página 64

instalación.
 Protegida con funda plástica.

pared en buen estado.
 El material de reposición no debe tocar la tubería de acero galvanizado.

REFGULADOR
Página 65
7.- INSPECCION:
Durante una inspección se realizaron las siguientes actividades:
isométrico.
de agua.
Página 66
8.- REGLAJE:
Para finalizar con la instalación se hizo el proceso de adecuación de GLP a Gas

Natural se procedió a hacer el reglaje

Procedimiento:
 Se desarmó el aparato (cocina) para descubrir los inyectores de gas.

Página 67
SUSTENTACIÒN TEORICA
NORMAS MÍNIMAS PARA LA EJECUCIÓN DE INSTALACIONES DOMICILIARIAS

DE GAS
NATURAL
Generalidades.
Cuerpo normativo para instalaciones domiciliarias de gas.

El presente Cuerpo Normativo (Reglamento) contiene las exigencias mínimas a que
deberán ajustarse las instalaciones domiciliarias de gas natural.
Aplicación.
Se aplicará a las instalaciones de gas que se abastezcan desde redes de distribución

de Gas Natural (GN) que operen a una presión nominal no superior a 4 bar y donde
la presión regulada de distribución interna no sea superior a 19 mbar para GN.
Para valores superiores de presión regulada de distribución interna, son de

aplicación las
“Disposiciones, Normas y Recomendaciones para uso de Gas Natural en
Instalaciones Industriales”.
Objeto
El presente Reglamento tiene por finalidad establecer las condiciones de seguridad,

confiabilidad, conservación y uniformidad de requerimientos técnicos, para todas las
instalaciones de GN citadas en los Alcances.
Página 68
Alcances
El presente Reglamento rige para las instalaciones en inmuebles desde la línea

municipal.
Alcanza a las instalaciones nuevas, toda instalación existente que deba ser
modificada, ampliada o reparada, como así también a la instalación de nuevos
artefactos o cambio de ubicación de los existentes.
Establece los requerimientos mínimos de:
a) Construcción e instalación de gabinetes para artefactos de gas.

b) Construcción e instalación sistemas de regulación.
c) Instalación de medidores de gas.
d) Diseño dimensional e instalación de cañerías con sus accesorios.
e) Instalación de artefactos de gas.
f) Diseño dimensional, construcción e instalación de sistemas de evacuación de
productos de combustión.
g) Clasificación de ambientes donde se instalen artefactos de gas o sirvan para los
requerimientos de ventilación de otros ambientes.
h) Diseño dimensional y realización de ventilaciones de ambientes.
i) Diseño dimensional, realización e instalación de instalación interior.
Determina los materiales y elementos a utilizar, procedimientos y documentación
técnica – administrativa de aplicación para la construcción y habilitación de las
instalaciones, y régimen de penalidades.
Ejecución de instalaciones
Toda instalación contemplada en este Reglamento, sólo podrá ser ejecutada,

ampliada, reparada ó modificada por empresas instaladoras.
Página 69
Definiciones.
Acometida: Tiene por objeto llevar el gas desde la red de distribución hacia e incluso
la válvula de entrada del Gabinete de regulación ó medición, la presión de la
acometida es la misma que la reinante en la red.
Acometida individual: comprende conducto de acometida, válvula de acometida,
regulador y medidor, sirve para la alimentación de gas individual (un usuario).
Acometida colectiva: comprende el conducto de acometida y válvula de acometida,

sirve para la alimentación de gas a inmuebles colectivos (multifamiliares).
Aguas abajo: se entiende por “aguas abajo de” a la expresión que ubica un
determinado punto que se encuentra instalado posterior al de referencia en el sentido
de circulación del fluido.
Aguas arriba: se entiende por “aguas arriba de” a la expresión que ubica a un
determinado punto que se encuentra instalado en forma precedente al de referencia
en el sentido de la circulación del fluido.
Aire primario para la combustión de un gas: es el aire introducido en el quemador

que se mezcla con el gas antes de la zona de combustión.
Aire secundario para la combustión de un gas: es el aire exterior que toma

directamente la llama en la zona en que se produce la combustión.
Aislante eléctrico (dieléctrico): dispositivo mecánico que se utiliza para aislar

eléctricamente dos tramos continuos de cañerías.
Ambiente exterior: es todo aquel que cuenta con una determinada superficie abierta
al exterior en forma permanente.
Página 70
Ambiente habitable: ambiente o espacio que por sus dimensiones y su destino

admite habitualmente la permanencia de personas.
Ambiente para regulación y/o medición: son todos aquellos espacios cubiertos,
destinados en forma exclusiva para la instalación de sistemas de regulación y/o
medición, que por sus dimensiones permite el normal ingreso de una persona y los
equipos para los que está destinado.
Aparatos de circuito no estancos no conectados: son aquellos en que todo el aire

para la combustión lo toman del ambiente donde se encuentran ubicados, pudiendo
evacuar los productos de la combustión directamente al mismo ambiente (por
ejemplo: cocina, etc.)
Aparatos de circuito no estancos conectados: son aquellos en que todo el aire

para la combustión lo toman del ambiente donde se encuentran ubicados, evacuan
los productos de combustión al exterior por medio de un conducto de evacuación.
Aparatos circuito estanco: son aquellos en que el circuito de combustión (entrada

de aire, cámara de combustión y salida de los productos de combustión) no toma el
aire del ambiente donde se halla instalado, ni evacua a éste los productos de la
combustión.
Válvula de acometida: dispositivo de corte del suministro de gas, ubicada en

Gabinete o ambiente sobre línea municipal, dotada de mecanismo que permite su
precintado en posición de cierre.
Válvula de quemador (Robinete): dispositivo de regulación y obturación manual del

flujo de combustible gaseoso de un quemador.
Volumen de ambiente: es el volumen resultante de multiplicar las dimensiones

respectivas del ambiente.
Página 71
Tubería interna.
Condiciones generales.
La tubería interna siempre se instalará dentro de los límites del inmueble (línea
municipal y ejes medianeros) al que suministre fluido, cualquiera fuera su condición
de montaje.
Ubicación.
Las tuberías se podrán instalar: en elevación (ya sea a la intemperie o no),
empotrada en los elementos de la construcción y enterrada.
Tuberías en elevación aérea o visto
Prohibiciones:
a) Las tuberías son colocadas a lo largo de las paredes con las reservas siguientes
 Está prohibido tomar y/o cruzar:
 Los conductos de evacuación de los productos de la combustión
 Los conductos de ventilación
 Los tubos de caída de correo y de basura doméstica
 Las cajas y vainas (shatf= hueco) de ascensores
 Las maquinarias de ascensores o montacargas.
 Las cubas y depósitos que contiene combustibles líquidos,
 Las naves de caldera salvo para las cañerías necesarias para el
funcionamiento de la calefacción).
b) Está prohibido tomar los vacíos entre las paredes (muros o tabiques)
c) Las tuberías no deben estar en contacto con cualquier otra, incluyendo las
eléctricas.
d) La distancia mínima medida desde el borde exterior entre una tubería de gas y
toda otra tubería (de gas, conducto de vapor, agua caliente, cables eléctricos, etc.,)
debe ser de:
3 cm en recorrido en paralelo
1 cm en cruce
Página 72
e) Las tuberías de gas no deben estar en contacto con conductos que sirven para la
evacuación de humos. Las distancias mínimas a respetar son las mismas que se
indican anteriormente.
La distancia en recorrido paralelo puede ser reducida a 1 cm. Para los conductos en
Albañilería ó los conductos térmicamente aislados.
Características del local de instalación de aparatos.

Deberá ejecutarse en conformidad con los siguientes requisitos:
a) Que no presenten ningún peligro a personas ó a la propiedad.
b) Que no estén expuestos a corrientes de aire
c) Que cualquier local donde se encuentra instalado uno o más aparatos a gas, debe
cumpla con las siguientes características:
V = Volumen mínimo para el buen funcionamiento.

A = Alimentación de aire para la combustión.
S = Salida de aire viciado (productos de combustión).
A = Aireación rápida.
Página 73
Reglas para el volumen mínimo.

a) El volumen bruto, del local debe ser superior o por lo menos igual a 8 m3, este
volumen es válido para los aparatos no estancos no conectados y también para los
aparatos no estancos conectados.
b) Solamente el aparato: calentador de agua instantáneo no conectado es el que
requiere 15 m3.
c) El volumen, no es necesario tomar en cuenta cuando se trata de:
1) Dependencias que contengan únicamente aparatos conectados (local técnico solo
para Aparatos).
2) Un local, que contenga aparatos de circuito estanco.
3) Armarios cocina, abriéndose sobre una pieza de al menos 8 m3 sin estar en
posición central, y que la superficie del piso no permita morar con la puerta cerrada.
Nota. Se considera local en posición central, si no tiene abriente (parte que se abre,
puerta o ventana) para la posibilidad circuito de aire por limpieza rápida, dentro del
cual no es posible la instalación de aparatos.
Alimentación de aire.
a) Estas especificaciones tratan los diferentes sistemas de alimentación de aire
necesario para la correcta combustión en los aparatos.
b) Estas disposiciones no conciernen a aparatos de circuito estanco.
Página 74
c) Para todos los demás tipos de aparatos, los locales deben estar provistos de
llegadas de aire permanentes ya sea de forma directa, o indirecta.
Altura ha la cual debe estar ubicado un ingreso de aire.

Se presentan dos posibilidades:
1) Si se tiene en el local un conducto de evacuación, la única restricción es que el
ingreso de aire conecte con el exterior, pues la altura no tiene límite.
2) Si la salida de los productos de la combustión, se realiza a través de una sección o
abertura en la pared que dé al exterior (cumpliendo la reglamentación), el orificio de
alimentación de aire debe estar ubicado a una altura máxima de 30 cm del nivel del
piso (interior de la habitación).
Llegada de aire directa por un conducto de ventilación individual.
a) El empleo de un conducto horizontal o de un conducto ascendente (en la dirección

de la circulación de aire) está autorizado en todos los casos.
b) El empleo de un conducto descendente está solo admitido si:
1) Se tiene un dispositivo de extracción mecánica de aire viciado.
2) Se tiene un conducto de humo o de evacuación.
3) O un orificio de salida de aire directo hacia el exterior colocado a un nivel superior
a la toma de aire exterior del conducto que desciende.
Protección contra la corrosión:

Los conductos de acero en elevación deben estar protegidos exteriormente contra la
corrosión mediante un revestimiento o una pintura anticorrosiva o por galvanización.
Las bandas adhesivas o bandas impregnadas convienen para una protección
anticorrosiva.
Tuberías incorporadas a los elementos de la construcción (tuberías
empotradas).
Página 75
a) Prohibiciones y prescripciones generales

No podrán estar en contacto directo con cualquier elemento metálico o conducto
eléctrico:
Las ranuras eventuales después de construcción no deben afectar la solidez de la
obra (No podrán formar parte constitutiva de losas, vigas o cualquier estructura
portante,) ó una de las siguientes funciones: ventilaciones, estanquidad, aislamiento
térmico o fónico. Está prohibido en particular todo seccionamiento de una armadura.
Esto conduce, por ejemplo a prohibir las ranuras horizontales en los muros o
tabiques de ladrillos huecos de espesor < 6 cm, de hormigón < 8 cm de yeso alveolar
de espesor < 10 cm. También están prohibidas las ranuras horizontales o verticales
en pisos de hormigón de menos de 10 cm de espesor hechos de losas de cemento.
Asimismo, esto conduce a prohibir la incorporación de una tubería en una pared con
vacío de aire ventilado, si hay riesgo de detener esa ventilación.
b) En una pared el trazado debe ser simple.
c) Las tuberías no deben estar incorporadas en las paredes de conductos de humos
(ladrillo, cerámica, hormigón) incluyendo sus tabiques de refuerzo.
d) No deben cruzar juntas de dilatación ni juntas de ruptura de las albañilerías paso
por los vacios de los elementos huecos.
e) Una tubería no debe pasar por los vacíos de elementos huecos (cerámicas,
alveoladas, ladrillos huecos, etc.,) a menos que estos vacíos sean llenados luego de
la colocación de la tubería.
f) Las válvulas o accesorios con conexiones roscadas deberán ir instaladas en cajas
empotradas, con comunicación a la atmósfera.
g) Las soldaduras solo se pueden ejecutarse si están destinadas a uniones obligadas
de los tubos, derivaciones de tuberías y ensambladuras por cambios de dirección.
h) Las tuberías deben estas colocadas a una profundidad tal que el espesor del
material de recubrimiento sea al menos 1 cm
i) El material del calafateado de los canales no debe tener acción química sobre el
material de la tubería.
j) Si el calafateado de los canales es realizado con yeso las tuberías de acero deberá
ser revestidas con un material inerte antes de su colocación.
Página 76
REGLAMENTO DISEÑO CONSTRUCCIÓN, OPERACIÓN DE REDES

DE GAS NATURAL
INSTALACION Y PROTECCIÓN DE TUBERIAS DE GAS
Las tuberías y accesorios a utilizar serán de acero galvanizado (AG), material menos
costoso y de fácil ensambladura.
A la salida del medidor la tubería se encuentra empotrada y enterrada por lo tanto se

considera las siguientes prohibiciones y prescripciones generales:
No podrán estar en contacto directo con cualquier elemento metálico o conducto

Eléctrico.
Las ranuras eventuales después de la construcción no deben afectar la solidez de la
obra “ranuras horizontales en los muros o tabiques de ladrillos huecos de espesor a
6 cm., de yeso alveolado espesor a 10cm., también está prohibido las ranuras
horizontales o verticales en pisos de hormigón de menos de 10 cm., de espesor
hechos de losa de cemento”
En una pared el trazado para la instalación debe ser simple.
Las tuberías no deben estar incorporadas en las paredes de conductos de humos
(ladrillo, cerámica, hormigón), incluyendo sus tabiques de refuerzo.
No deben cruzar juntas de dilatación ni juntas de ruptura de las albañilerías paso de
los vacios de los elementos huecos.
TUBERÍA EN ELEVACIÓN.
El tramo de tubería que ira enterrada de la vivienda entre el medidor y la llegada al

ambiente propiamente dicha se realiza por medio de cinta poliken como protección
anticorrosiva y mecánica, el tramo en elevación dentro la vivienda la tubería deberá
estar con soldadura fuerte y con la pintura anticorrosiva cumpliendo a las normas
establecidas de gas y a una distancia de cualquier instalación sanitaria de 0.2
metros.
Página 77
ENSAMBLADURA.
Se realizara en toda la instalación con soldadura fuerte (oxiacetilénica), con aporte

de varilla de latón o (bronce). Las partes en vista y las válvulas serán colocadas con
teflón.
En elevación mediante roscado según especificaciones Y.P.F.B. además de teflón y

otros accesorios si son necesarios.
Con soldadura oxiacetilénica la parte enterrada y empotrada con soporte de latón

(soldadura fuerte); la parte del cofre con soldadura capilar fuerte la unión con la
cruceta.
INSTALACION DE APARATOS.
Para la instalación de la cocina será realizado por tubo flexible (inspeccionable sobre
todo su recorrido; longitud 1.50m.), con su respectiva válvula de mando del aparato.
Para el caso de los calefactores, el Cal-Baño (calefón) tendrá una instalación por
tubería rígida (tubería de acero), deben estar inmovilizados. En el caso de los
calefactores se la realiza como esta en los planos, debajo de las ventanas a una
altura del piso de 0.1-0.15 m., y una separación de la pared de 0.025 m. Las
dimensiones de los calefactores y los calentadores de baño son las indicadas en los
catálogos adjuntos.
Página 78
INSTALACIONES UNIFAMILIARES
Para un correcto y seguro empleo de gas combustible, en la instalación unifamiliar

debe disponer de instalaciones para: el suministro de gas combustible, el ingreso
de aire y para la evacuación de los gases producidos por combustión.
EL SUMINISTRO DE GAS COMBUSTIBLE.
Redes de distribución.
 Red interior de gas: conjunto de tuberías y accesorios destinados a conducir el

gas hasta los artefactos, desde el medidor o regulador según corresponda.
Los usuarios o administradores son los responsables de la mantención de
esta red. Ellos deben velar por mantener el orden y la limpieza, como también,
la oportuna vigilancia para detectar posibles fugas en el sistema.
 Instalación interior de gas: aquella Instalación de gas construida dentro de una

propiedad para uso exclusivo de sus ocupantes, ubicada tanto en el interior
como en el exterior de los edificios o construcciones. Esta comienza a la
salida del medidor. El mantenimiento de esta red es de exclusiva
responsabilidad de los usuarios.
 Red de Distribución: Instalación destinada a conducir el gas desde la fuente

de abastecimiento hasta el fin de los empalmes, es decir, el comienzo de la
instalación interior de los usuarios. La responsabilidad de este tramo recae en
las empresas distribuidoras que desarrollan el tendido.
ALMACENAMIENTO.
Estanques Subterráneo y Superficiales:
 Protección: deben poseer una reja de protección para evitar libre acceso.
Página 79
 Accesos despejados: el sector aledaño al estanque debe estar despejado.
 Tapa de inspección cerrada: la tapa de inspección debe permanecer cerrada

para evitar el uso inadecuado de sus componentes.
 Válvulas: debe verificarse que las válvulas de llenado y de suministro, estén

en buen estado y sin fuga de gas.
 Responsabilidades: el instalador se hará responsable de su instalación, como

también del cumplimiento de las distancias de seguridad respectiva, de
acuerdo al reglamento vigente. Las empresas distribuidoras son responsables
de la manutención de los estanques, como también de los accesorios, por
ejemplo: válvulas, indicador de nivel, manómetro etc. Además son las
encargadas de efectuar el correspondiente llenado de los estanques y de
certificar que no existan fugas de gas.
(Para detalles ver grafica adjunta).
Cilindros tipo 11, 15 y 45 Kg
 Temperaturas elevadas: debe evitarse exponerlos a altas temperaturas ya que

podría accionarse la válvula de seguridad que libera el gas.
 Almacenamiento: no deben instalarse o almacenarse en sótanos o pisos

Zócalos que se encuentren bajo el nivel del terreno ya que en caso de fuga, y
como el gas licuado es más pesado que el aire, este se acumulara en el piso.
También deben guardarse en posición vertical, protegidos de la acción del
agua y de la manipulación de extraños. Además si estos se colocan en
compartimientos cerrados, estos deben tener en su parte inferior aberturas de
ventilación.
 Válvulas: es importante que estos elementos estén en perfecto estado, ya que

de lo contrario, pueden generar fugas de gas.
Página 80
 Responsables: Los usuarios son responsables de ubicarlos en lugares libres

de calor excesivo, para evitar posibles fugas de gas, además son los
responsables de solicitar el recambio de los cilindros a las empresas
distribuidoras. Las empresas distribuidoras son las responsables del llenado
de estos cilindros como así también del mantenimiento y repintado de ellos.
Deben certificar que el cilindro no se encuentre abollado y que las válvulas no
tengan algún tipo de desperfecto.
 Vaporización: se podrán conectar a instalaciones y artefactos, siempre que la

razón de vaporización del cilindro a la temperatura de cálculo, sea igual o
superior a la potencia de los artefactos instalados.
 Protección: ante la falta de espacio que impida mantener una distancia de 1,5
m entre una fuente de calor y el cilindro, se deberá colocar una protección
contra la radiación, que sea sólida y de material incombustible a una distancia
mayor a 0,5 m
 Instalaciones Eléctricas: Los cilindros se ubican, como mínimo a 0,3m de los

interruptores y de los conductores eléctrico, y 0,5m de los enchufes eléctricos.
 Edificios: Se prohíbe utilizar cilindros de gas en edificios.
EL INGRESO DE AIRE SEGÚN EL REGLAMENTO SECNº 222.
El aire debe entrar de modo controlado por rejillas (de dimensiones normadas por
decreto SEC Nº222) en puertas, muros o ventanas y rebaje de puertas, todo esto de
responsabilidad de diseño y ubicación de las empresas inmobiliarias y constructoras.
También puede ingresar aire no controlado por rendijas de ventanas y puertas.
Hay que tener en cuenta los riesgos de una rejilla mal ubicada o tapadas por
muebles u otro objeto, también hay que considerar el no bloquear el rebaje de
puertas con alfombras o limpia pies. Otro elemento a tener en cuenta es la ubicación
del calefón, este es el artefacto a gas que consume una mayor cantidad de oxigeno
por lo que debe ubicarse en un recinto con muy buena ventilación.
Página 81
En el ingreso de aire al edificio, hay que tener en cuenta los gases de los vehículos
de los estacionamientos subterráneos, por lo que es importante que los
estacionamientos cuenten con un buen sistema de evacuación de gases, que impida
el ingreso de estos a pisos superiores.
Especial cuidado merece los ascensores que succionan aire y lo reparten a los pisos
superiores por lo cual es necesario que los gases provenientes de los vehículos
lleguen a las cajas de los ascensores, también es necesario que la caja de la escala
posea puertas en todos los pisos, ya que esta es otra forma de repartirse los gases
en el edificio, y de no tener estas puertas en algún caso de emergencia como por
ejemplo un incendio las consecuencias podrían ser fatales.
LA EVACUACIÓN DE LOS GASES PRODUCIDOS POR COMBUSTIÓN.
Los gases producto de la combustión y aire viciado deben ser evacuados de: Estufas
(rejillas superiores), cocina (campanas), calefón y extractores de aire de baños
(verificar que el ducto en el cual desemboca el extractor no sea el mismo que evacua
al calefón).
Especial cuidado con los conductos de evacuación, hay que mantenerlos despejados
y limpios, además de que estén construidos y ubicados de acuerdo a las normas
vigentes.
Los conductos colectivos, también llamados Shaft son los encargados de recoger
todos os gases producto de la combustión y/o aire de baños y cocinas para
evacuarlos al exterior. Todos los edificios deben contar con conductos colectivos
independientes uno del otro, para: Calefones, campanas de cocina, y extractores de
baños. Estos además no deben tener en su trayectoria estrangulaciones quiebres o
cambios de sección, ya que impiden la normal evacuación de los gases al exterior.
Página 82
ARTEFACTOS SEGÚN EL REGLAMENTO POR LA SEC.
Los artefactos de gas consumen oxigeno, para su combustión generando gases que
dependiendo del buen o mal estado en que se encuentren los artefactos, pueden ser
dañinos para la salud.
La SEC ha clasificado la instalación de los artefactos a gas en tres tipos, de acuerdo

a la forma de admisión de aire y descarga de gases:
 Tipo A: artefacto diseñado para tomar aire del recinto y dejar que los gases de
combustión se mezclen con el aire del recinto.
 Tipo B: artefacto diseñado para tomar aire del recinto y evacuar los gases de
combustión al exterior por medio de conductos.
 Tipo C: artefacto diseñado para tomar aire desde el exterior y evacuar los
gases de combustión al exterior por medio de conductos.
RESPONSABILIDADES EN INSTALACIONES DE GAS
Para evitar que ocurran algún tipo de desgracias la SEC ha elaborado una lista de
“identificación de participantes y responsables en instalaciones de gas “
 Administradores y usuarios: son responsables de adquirir equipos a gas

certificados y de mantener en buen estado estos artefactos y los elementos de
ventilación, y que se realicen las inspecciones periódicas de los respectivos
edificios a través de inspectores certificadores autorizados (Art. 193º de DE
Nº222, Modificado por el DENº78/98).
 Comité de administración: Encargado de apoyar y supervisar al administrador

en la mantención de las instalaciones interiores.
 SEC: organismo encargado de fiscalizar el correcto y oportuno cumplimiento

de todas las normas y reglamentos vigentes.
Página 83
 Empresas constructoras: encargadas del diseño y construcción de los

edificios. Son los responsables en conjunto con el profesional que actúe por
ella como proyectista o constructor respecto de los daños y perjuicios que
ocasionaren (Art. 197º, inciso segundo del DS Nº 222, modificado por DS
Nº78/98).
 Instaladores: Son los facultados para realizar los proyectos, ejecutar y

mantener las instalaciones de gas y serán responsables del oportuno
cumplimiento de las normas y reglamentos vigentes.
 Inspectores: encargados de certificar todas las instalaciones de gas realizadas

por los instaladores, y solo pueden realizar cortes parciales como medida
preventiva o ante una emergencia, debiendo informar la situación de riesgo a
la empresa y la SEC.
 Empresas distribuidoras: encargadas de otorgar el suministro de gas a los

usuarios, previa prueba de hermeticidad de las tuberías, y comprobación de
que todos los componentes funcionen en forma segura y de acuerdo a las
disposiciones vigentes.
 Fabricantes y distribuidores: son los que fabrican y/o venden equipos de gas
certificados de acuerdo a las norma
Página 84
CONCLUSIONES:
Durante toda la pasantía se logro adquirir conocimiento al instalar gas natural a

domicilio durante estos tres meses. Se completaron 260 horas de trabajo que la
empresa exige.
Durante toda la pasantía se realizaron más de 60 instalaciones de gas natural a

domicilio en la ciudad de EL ALTO.
Al comparar esta práctica que se desarrollo en la empresa Juruy Gas, con la teoría
que se aprendió en la carrera de Ingeniería de Gas y Petroquímica se concluyó, que
la parte teórica que se conoce en la Universidad solo nos sirve para una parte de la
práctica por que se aprendieron mucho más cosas de lo que en realidad es una
instalación de gas natural domiciliario
Todos los cálculos se los realizo con todos los cuidados necesarios del caso a ser
analizados y respetando las normas del Anexo V estudios certificados ANH- SEC
de instalación, volumen, alimentación, evacuación y aireación rápida, para el cuidado
de todos los seres humanos basándose en planos de planta.
Al realizar los isométricos se observo que muchas viviendas tienen deficiencias en su

construcción porque algunas paredes esta desniveladas, pilares desalineados, etc.
Es por eso que el plano isométrico es replanteado varias veces y corregido ya que la
tubería no puede ser instalada con fallas.
Página 85
RECOMENDACIONES:
RECOMENDACION PARA LA EMPRESA.
Durante esta pasantía se observo que esta empresa necesita personal de

mantenimiento de herramientas ya que durante los trabajos las herramientas
eléctricas se averiaban muy rápidamente es por eso que el dueño de la empresa
compraba seguidamente nuevas herramientas.
Es muy necesaria el mantenimiento preventivo y el mantenimiento correctivo para los

equipos y herramientas de trabajo, ya que rinde mucho mejor y se alarga el tiempo
de vida útil. El mantenimiento preventivo se debería realizar cada vez que la empresa
termina una asignación para no perjudicar a los instaladores cuando estén realizando
sus actividades
Para poder solucionar ese problema que tiene la empresa, se debería contratar un
técnico especialista encargado de todas las herramientas y equipos.
RECOMENDACIONES PARA LOS USUARIOS.
Asegurarse de tener una buena instalación en el hogar no es solo una buena

inversión, es una necesidad y un deber, ya que de ello podrían depender nuestras
vidas, y cumplir con los requisitos no es difícil, basta un poco de preocupación y de
hacerse asesorar por personas capaces y de estudios certificados.
Página 86
BIBLIOGRAFIA
Y.P.F.B., 2007, Anexo V, La Paz Bolivia
Hilari Orlando, Taller De Gas II, edición 2011, La Paz Bolivia.
Rojas Hernán, Taller De Gas I Edición 2012, La Paz Bolivia
Les de reglamentación para empresas de instalación de gas natural, 2014, Ministerio

De Hidrocarburos Y Presidencia De La República.
Castro Muriel Néstor, Higiene Y Seguridad Industrial, Edición 2013, Las Paz Bolivia.
Castro Muriel Néstor, Dibujo Para Instalaciones De Gas Natural, Edición 2013, Las
Paz Bolivia.
Página 87

Informe

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informe

Cargado por

Copyright:

Formatos disponibles

INGENIERIA DE GAS Y PETROQUIMICA PASANTIA I

El presente informe tiene por objeto describir el desarrollo de las prácticas

Se conoció nuevos criterios técnicos para instalaciones de gas domiciliario,

Demostrar con el informe que el estudiante que cursa el 4to Semestre de la

En esta práctica solo se efectuaran instalaciones unifamiliares de gas natural

Univ. William Apaza Pinedo Página 1

1.1 OBJETIVO GENERAL:

Instalar gas natural a viviendas unifamiliares en la empresa Juruy Gas en diferentes

1.2 OBJETIVOS ESPECIFICOS:

 Efectuar prácticas de instalaciones de cañerías de gas natural aplicando las

Univ. William Apaza Pinedo Página 2

2.1 DATOS REFERENCIALES.

2.2 Reseña Histórica.

Univ. William Apaza Pinedo Página 3

2.3 . IDENTIDAD INSTITUCIONAL.

La Empresa Juruy Gas gracias a su eficiencia y puntualidad en el mercado de las

Univ. William Apaza Pinedo Página 4

4. ACTIVIDAD ECONÓMICA O SOCIAL DE LA EMPRESA.

La empresa Juruy Gas participa en la contribución del desarrollo del país

Univ. William Apaza Pinedo Página 5

Ofrece los servicios en instalaciones de gas con soporte técnico, stock de

La actividad económica de la empresa Juruy Gas es la de invertir en la compra

El objetivo de Juruy Gas es crecer y fortalecerse como empresa instaladora,

La empresa Juruy Gas, al igual que muchas empresas instala 22 m lineales de

Univ. William Apaza Pinedo Página 6

DESCRIPCIÓN DEL DEPARTAMENTO DONDE SE REALIZÓ

FUNCIONES DEL GERENTE GENERAL:

Univ. William Apaza Pinedo Página 7

 Verificación de cumplimientos de reglamentos.

FUNCIONES DEL TÉCNICO:

FUNCIONES DEL PASANTE:

Univ. William Apaza Pinedo Página 8

ACTIVIDADES REALIZADAS DURANTE LA PASANTÍA.

1.1. PRIMERA ETAPA: INICIO.

RECONOCIMIENTO Y USO DE HERRAMIENTAS Y MATERIALES DE TRABAJO

Durante la primera semana la actividad principal fue la de reconocer los equipos de

Debe destacarse que para comodidad de los instaladores la empresa puso a

Univ. William Apaza Pinedo Página 9

1.2. SEGUNDA ETAPA: PLANIFICACION Y ORGANIZACIÓN.

RECONOCIMIENTO DE LA ZONA DE TRABAJO

Se inicio con las instalaciones en la Urbanización Progreso, zona Rio Seco en la

En la primera vivienda de esta zona se procedió a con la medición de los volúmenes

En esa casa también tenía la particularidad de que el medidor estaba en un ambiente

Univ. William Apaza Pinedo Página 10

1.3. TERCERA ETAPA: EJECUCIÓN.

Durante esta actividad se conoció métodos de medido y colocado de las tuberías,

El procedimiento de medido de tubería es el siguiente:

 El plano de planta no siempre es exacto, por lo tanto solo se lo usa como

Durante esta semana se procedió al armado de la tubería de las viviendas que en

ARMADO DE TUBERIAS Y ACCESORIOS...

En lugares donde la tubería es empotrada se pinto con pintura asfáltica de color

PREPARADO Y COLOCADO DE MEDIDORES.

Después haber instalado de las tuberías en todas las viviendas de la asignación, se

Siendo aprobada la obra se inicio el colocado de medidores en el muro perimetral en

Para el colocado del medidor se hizo el correspondiente picado de la pared para

Después del colocado se aseguro el cofre de medición y regulación, por medio de la

Univ. William Apaza Pinedo Página 12

1.4. CUARTA ETAPA: CONTROL Y EVALUACION.

Fue la prueba más rigurosa de todas las actividades.

Culminando con la instalación interna se reviso cada vivienda, elaborando el plano

Al llegar el inspector a la obra, realizo una exanimación detallada de cada domicilio

Se midió la distancia de la cocina a la terminal de la tubería. Se instalo la manguera

Se engrandeció el diámetro de los inyectores de gas de los quemadores de la cocina.

Con agua jabonosa se busco posibles fugas en el interior de la cocina.
