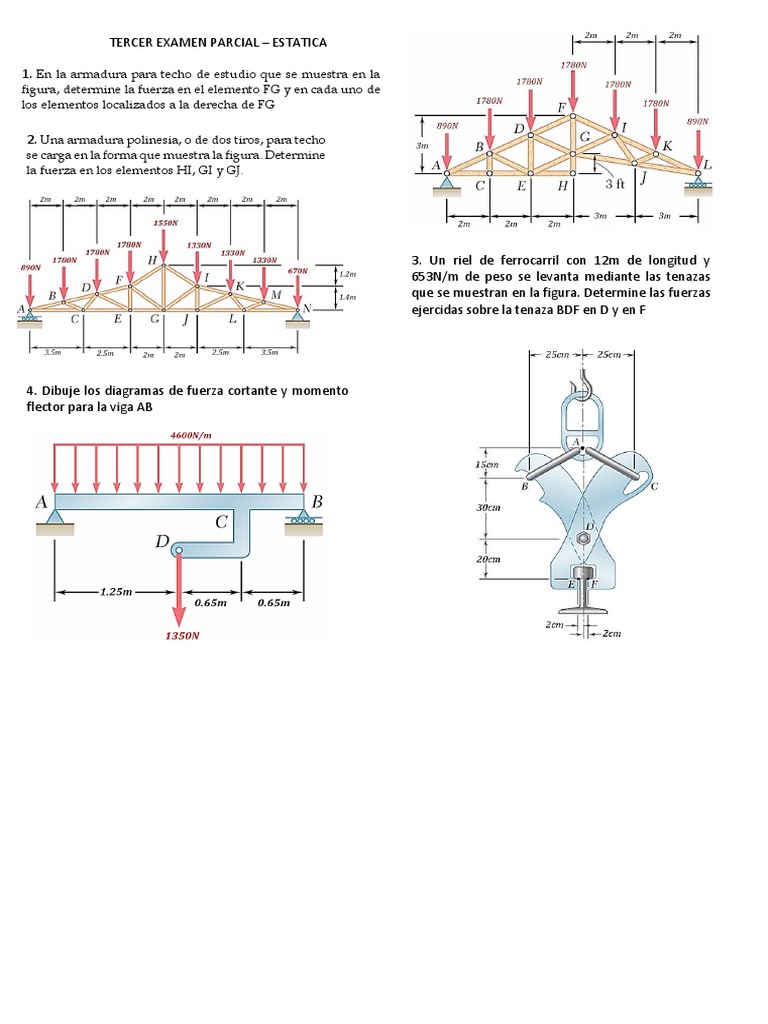

TERCER EXAMEN PARCIAL – ESTATICA

1. En la armadura para techo de estudio que se muestra en la


figura, determine la fuerza en el elemento FG y en cada uno de
los elementos localizados a la derecha de FG

2. Una armadura polinesia, o de dos tiros, para techo


se carga en la forma que muestra la figura. Determine
la fuerza en los elementos HI, GI y GJ.

3. Un riel de ferrocarril con 12m de longitud y


653N/m de peso se levanta mediante las tenazas
que se muestran en la figura. Determine las fuerzas
ejercidas sobre la tenaza BDF en D y en F

4. Dibuje los diagramas de fuerza cortante y momento


flector para la viga AB
