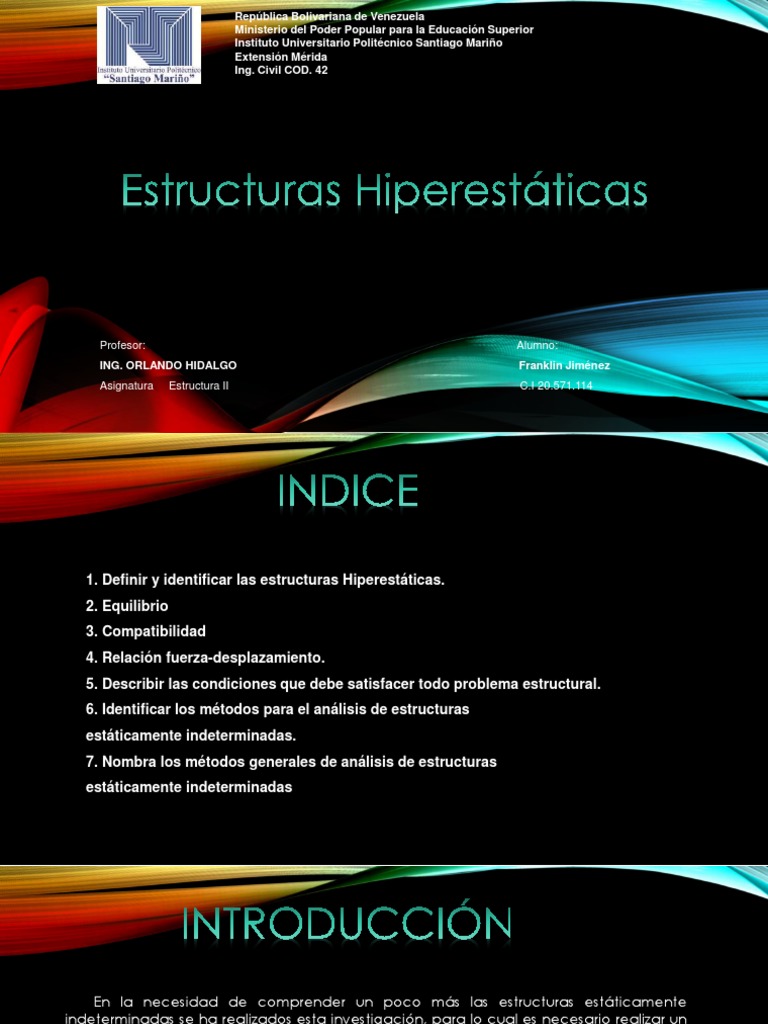

República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Superior
Instituto Universitario Politécnico Santiago Mariño
Extensión Mérida
Ing. Civil COD. 42
Profesor: Alumno:
ING. ORLANDO HIDALGO Franklin Jiménez
Asignatura Estructura II C.I 20.571.114
1. Definir y identificar las estructuras Hiperestáticas.
2. Equilibrio
3. Compatibilidad
4. Relación fuerza-desplazamiento.
5. Describir las condiciones que debe satisfacer todo problema estructural.
6. Identificar los métodos para el análisis de estructuras
estáticamente indeterminadas.
7. Nombra los métodos generales de análisis de estructuras
estáticamente indeterminadas
En la necesidad de comprender un poco más las estructuras estáticamente
indeterminadas se ha realizados esta investigación, para lo cual es necesario realizar un
paseo por sus diferentes temas para conocer más sobre estas, Cuando una estructura
tiene más reacciones externas o fuerzas internas que las que pueden determinarse con
las ecuaciones de la estática, la estructura es estáticamente indeterminada o
hiperestática o continua producirá fuerzas cortantes, momentos flexionantes y
deflexiones en las otras partes de la estructura. En otras palabras, cargas aplicadas a
una columna afectan a las vigas, a las losas, a otras columnas y viceversa. También se
hablará del equilibrio y la compatibilidad, el equilibrio, decimos que un cuerpo se
encuentra en equilibrio estático cuando permanece en estado de reposo ante la
acción de unas fuerzas externas. El equilibrio estático se aplica al cuerpo en sí como a
cada una de las partes.
Se conoce como estructura hiperestática, a aquella estructura que
en estática se encuentra en equilibrio, destacando que las ecuaciones
que expone la estática no son suficientes para saber las fuerzas
externas y reacciones que posee.
Una estructura es internamente hiperestática si las ecuaciones de
la estática no son suficientes para determinar los esfuerzos internos de
la misma.
Una estructura es externamente hiperestática, esto se da si las
ecuaciones no son suficientes para determinar las fuerzas de reacción
que hay desde la estructura al suelo.
Al comparar las estructuras hiperestáticas con las isostáticas, la primera consideración deberá
corresponder al costo. Sin embargo, es imposible justificar económicamente la selección de uno u otro
tipo de estructura sin ciertas reservas.
Cada forma estructural presenta una situación diferente y, por tanto, deberán tenerse en cuenta
todos los factores, ya sean de índole económica o de otro tipo. En general, las estructuras
estáticamente tienen ciertas ventajas que se describen a continuación.
• menor costo del material ya que permite obtener estructuras con menor secciones transversales en
sus elementos constitutivos.
• mayor factor de seguridad a comparaciones de las isostáticas
• mayor rigidez, menor deformaciones
• ante un sismo, mejora el aumento en el grado de hiperestaticidad, por medio de "rótulas plásticas" que
un isostatico es imposible de coincibir.
• muchas veces el material de la estructura hiperestática responde a los pocos errores en una obra
• (arcos empotrados)
Decimos que un cuerpo se encuentra en equilibrio estático cuando
permanece en estado de reposo ante la acción de unas fuerzas externas .El
equilibrio estático se aplica al cuerpo en sí como a cada una de las partes.
Decimos que un cuerpo se encuentra en equilibrio dinámico cuando
responde con un movimiento o vibración (aceleración) controlada de sus partes
(deformación) mas no de su soportes, ante la acción de las cargas generadas
por sismo, viento, motores y en general aquellas excitaciones dinámicas
producidas por la carga viva.
Las Ecuaciones básicas que describen el equilibrio estático son planteadas
en la primera ley de Newton y controlan los movimientos del cuerpo en traslación
y rotación y Dos ecuaciones vectoriales que se convierten en seis ecuaciones
escalares, tres de traslación y tres de rotación, estas tres corresponden a tres
posibles formas de desplazamiento, es decir, tres grados de libertad del cuerpo y
corresponden a tres grados de libertad de rotación.
En total representan seis formas de moverse, seis grados de libertad para
todo cuerpo en el espacio.
Para estructuras planas basta con plantear tres ecuaciones que
representen los tres grados de libertad del cuerpo, dos desplazamientos y una
rotación: Ecuaciones alternas de equilibrio.
La mecánica de Estructuras, como parte especializada de la Mecánica de
Sólidos, descansa sobre los conceptos básicos de equilibrio y compatibilidad, que
se enuncian e ilustran a continuación. Las fuerzas (acciones y reacciones) que
actúan sobre una estructura deben estar en equilibrio estático. Esto significa que
deben formar un sistema de fuerzas de resultante nula y de momento resultante
nulo; por tanto, deben cumplir las ecuaciones que se conocen con el nombre de
ecuaciones de la estática, que, en forma vectorial, pueden escribirse como:
Donde Fi representa a cada una de las fuerzas que actúan sobre la
estructura, Mi representa el momento de cada una de las fuerzas respecto de un
punto arbitrario O y el símbolo Σi representa la suma sobre todas las fuerzas i.
En el caso de estructuras planas cargadas en su plano, las anteriores
ecuaciones vectoriales se reducen a tres ecuaciones escalares de la forma. Donde
los ejes x e y están sobre el plano de la estructura y el eje z es perpendicular a
éstos. Pero la condición de equilibrio estático, y las correspondientes ecuación es
que lo expresan matemáticamente, no son solo aplicables a la estructura
considerada en su conjunto, sino que debe satisfacerse también para cada parte
integrante de ella, siempre que se consideren de forma explícita las fuerzas y
momentos que el resto de la estructura ejerce sobre la parte considerada.
Las bases teóricas y métodos numéricos que se utilizan en el análisis
estructural han sido formulados desde hace mucho tiempo. Estos principios
plantearon la solución de las estructuras a partir de grandes sistemas de ecuaciones.
Generalmente este planteamiento corresponde a un enfoque matricial; sin embargo,
debido a las dificultades inherentes a la solución delos sistemas de ecuaciones
simultáneas resultantes, surgen alrededor de los años 50’s los métodos iterativos.
Entre los más conocidos se tienen, el método de Hardy Cross, el método Kani,
el método de Takabeya, etc. También surgen algunos métodos simplificados
especiales para el análisis de estructuras sujetas a cargas laterales (viento o sismo),
entre ellos se puede citar el método de Bowman, el método del portal, el método del
factor, etc. También a partir de los años 50’s comienza, un gran desarrollo de las
computadoras las cuales alcanzan una gran expansión a partir de los años 80’s.
Esta herramienta ha modificado grandemente el planteamiento de la solución
de muchos problemas de la ingeniería. Se hace entonces posible la utilización de
métodos matriciales para el análisis estructural. En la actualidad la posibilidad de
resolver estructuras complejas en un tiempo relativamente corto ha permitido incluir
dentro de este análisis conceptos de comportamiento no lineal que hasta algunos
años se consideraban impracticables.
Las condiciones que, en principio, debe satisfacer todo análisis estructural son las de equilibrio y las de compatibilidad
teniendo en cuenta el comportamiento tenso-deformacional de los materiales Las estructuras deben satisfacer cuatro criterios
básicos:
Funcionalidad:
Toda estructura debe servir para aquello para lo que ha sido concebida.
Seguridad:
Toda estructura debe soportar las cargas a las que se ve sometida durante su vida útil.
Economía:
Toda estructura debe construirse aprovechando los recursos materiales disponibles.
Estética:
Toda estructura debe tener una apariencia exterior adecuada.
Método de las fuerzas
Es conveniente para el análisis de estructuras pequeñas con pocos elementos redundantes,
las incógnitas son las redundantes o fuerzas.
Método de los desplazamientos
Es sistemático, por lo tanto fácil de programar. Se usa para estructuras grandes y con muchas
redundantes. Las estructuras estáticamente indeterminadas pueden ser analizadas ya sea en
forma “exacta” o bien de modo “aproximado”.
Existen dos métodos generales para a analizar las estructuras indeterminadas:
Si se analiza la estructura desde el punto de vista de la estática, aplicaremos el método de
flexibilidades.
Si analizamos la estructura desde el punto de vista de la cinemática, aplicaremos el método de
las rigideces.
