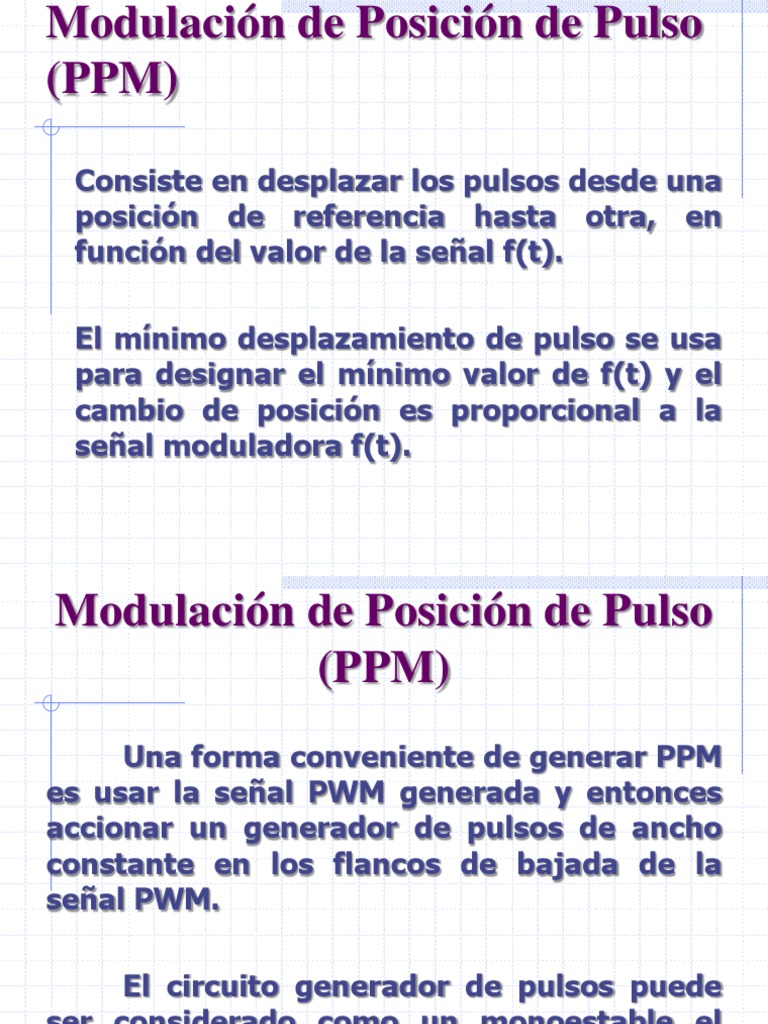

Modulación de Posición de Pulso

(PPM)

Consiste en desplazar los pulsos desde una

posición de referencia hasta otra, en
función del valor de la señal f(t).

El mínimo desplazamiento de pulso se usa

para designar el mínimo valor de f(t) y el
cambio de posición es proporcional a la
señal moduladora f(t).
Modulación de Posición de Pulso
(PPM)
Una forma conveniente de generar PPM
es usar la señal PWM generada y entonces
accionar un generador de pulsos de ancho
constante en los flancos de bajada de la
señal PWM.

El circuito generador de pulsos puede

ser considerado como un monoestable el
cual se dispara con el flanco de caída de la
señal de PWM. El ancho del pulso generado
se determina por el monoestable.
 Modulación de Posición de Pulso
(PPM)
Señal PWM Señal PPM
Monoestable
Portadora

t
PWM Flanco de disparo

PPM

t
Modulación de Posición de Pulso
(PPM)
Considérese el tren de pulsos sin
modular dado por:

0 2 
nws 0
pT (t )
T

n

n 1
sen(
2
) cos(nws t )

Si la frecuencia de muestreo es fs, donde

fs = 1/T , el centro de cada pulso estará situado
en los intervalos de tiempo 0, T, 2T, etc..
Modulación de Posición de Pulso
(PPM)
Debido a la señal moduladora

f (t )  sen wm t

El centro de cada pulso se desplaza en el

tiempo en una magnitud

t ( 1  m sen wm t )

t
m T
Modulación de Posición de Pulso
(PPM)
La señal modulada se puede escribir como:
 m 2  w    mws 0 
f PPM (t )   senwmt  sen s 0  J 0   cos ws t 
T T   2   2 

2  w    mws 0 
 cos s 0 J1  sen( ws  wm )t  sen( ws  wm )t
  2   2 

2  w    mws 0 
 sen s 0 J 2  cos( ws  2 wm )t  cos( ws  2 wm )t
  2   2 

.....
Donde Jo, J1, J2… son valores obtenidos a través de
las funciones de Bessel. Estos valores se pueden
obtener a partir de tablas.
Demodulación de Posición de
Pulso (PPM)
Para recuperar la modulante, los impulsos
del tren PPM se convierten en un tren de
pulsos PAM o PWM en el receptor y luego
se pasan a través de un filtro pasa bajo.

Señal Señal
Señal PPM PAM Modulante
Generador
FPB
Pulsos
Multiplexión por División de
Tiempo (TDM)
TDM es el proceso de transmitir por un
mismo canal varias señales las cuales han
sido muestreadas sincrónicamente en el
tiempo y secuencialmente intercaladas.
 Multiplexión por División de
Tiempo (TDM)
La señal TDM que se muestra, se obtuvo
multiplexando en el tiempo dos señales de
PAM.

Se puede observar que entre dos muestras

sucesivas de f1TDM
(t) existe un espacio de
tiempo no utilizado. f1(t)

t
f2(t)
 Multiplexión por División de
Tiempo (TDM)
En este espacio se pueden colocar las
muestras correspondientes a otras
señales. En el caso de la figura se incluyen
muestras de la señal f2(t).
TDM

f1(t)

t
f2(t)
 Multiplexión por División de
Tiempo (TDM)
En el receptor TDM se requiere la
sincronización de los cuadros (tramas) de
modo que los datos multicanalizados
recibidos se puedan clasificar y dirigir al
canal de salida apropiado. Existen dos
maneras enviar la sincronización hasta el
receptor son:

Línea adicional que llegue al Rx desde el Tx.

Señal de sincronismo implícita en el
mensaje enviado.
 Multiplexión por División de
Tiempo (TDM)
Línea adicional que llegue al Rx desde el
Tx. Información

Señal de Sincronismo

Señal de sincronismo implícita en el mensaje

enviado.

Información + sincronismo
 Multiplexión por División de
Tiempo (TDM)

Se observa que mientras más estrechas

sean las muestras de las señales y mayor
su distanciamiento una de otra, mayor
número de muestras de señales se pueden
incorporar entre dos muestras sucesivas
de una misma señal.
 Multiplexión por División de
Tiempo (TDM)
Un diagrama de bloques para un
generador de TDM se muestra a
continuación
conmutador
f1(t) TDM
f2(t) Muestreador FPB
f3(t) PAM

Generador
Pulsos

Reloj
 Multiplexión por División de
Tiempo (TDM)
El conmutador determina la sincronización
y la secuencia de los canales (señales) que
se han de muestrear. El generador de
pulsos produce los pulsos estrechos
necesarios para accionar el muestreador.
El reloj marca el tiempo de todo el
sistema. conmutador
f1(t) TDM
f2(t) Muestreador FPB
f3(t) PAM

Generador
Pulsos

Reloj
Demultiplexión por División de
Tiempo (TDM)
La salida del generador de TDM (PAM) va
conectado a un medio transmisor tal como
una línea o a un transmisor. En el otro
extremo la señal debe ser llevada a su
forma original.
f1(t)
conmutador LPF
TDM f2(t)
Muestreador LPF
PAM
f3(t)
Generador LPF
Pulsos

Reloj
Actividades de Fin de
Unidad
1. Revise los tópicos dados en clase en la
bibliografía sugerida.
2. Simular y presentar un circuito que
realice: PAM, PWM, PPM. Analice los
resultados y establezca sus conclusiones.
PAM de Muestreo Natural
Tiene como característica que la amplitud
del pulso obtenido en el proceso de
muestreo no es plano y por el contrario
adopta la forma de la señal analógica que
tiene banda limitada a B Hz.
La señal PAM de Muestreo Natural está
dada por:
ws (t )  w(t )s(t )
donde ws(t) es la señal muestreada y s(t)
(función sample, muestreadora) es el tren de
pulsos que toma la muestra de la señal de
manera regular.
 PAM de Muestreo Natural
El tren de pulsos está dado por:


 t  kTs 
s (t )    
k     

Donde se tiene:
1 Es decir, debe
fs   2B cumplirse el
Ts
teorema de
Nyquist.
 PAM de Muestreo Natural

Formas de Ondas
para la Señal PAM
de Muestreo
Natural.
 PAM de Muestreo Instantáneo
o de Cresta Plana
El muestreo instantáneo tiene como
característica que la cresta del pulso en el
instante del muestreo es totalmente plana.
Considere que w(t) es una forma de onda
analógica de banda limitada a B Hz, entonces la
señal PAM de muestreo instantáneo está dada
por: 
p s (t )   w(kT )h(t  kT )
k  
s s

Donde, debe cumplirse que:

1, t  
   1
t
h(t )      2   Ts  f s  2B
   0, t   fs
 2
PAM de Muestreo Instantáneo o
de Cresta Plana

Formas de Ondas
para la Señal
PAM de Muestreo
Instantáneo
