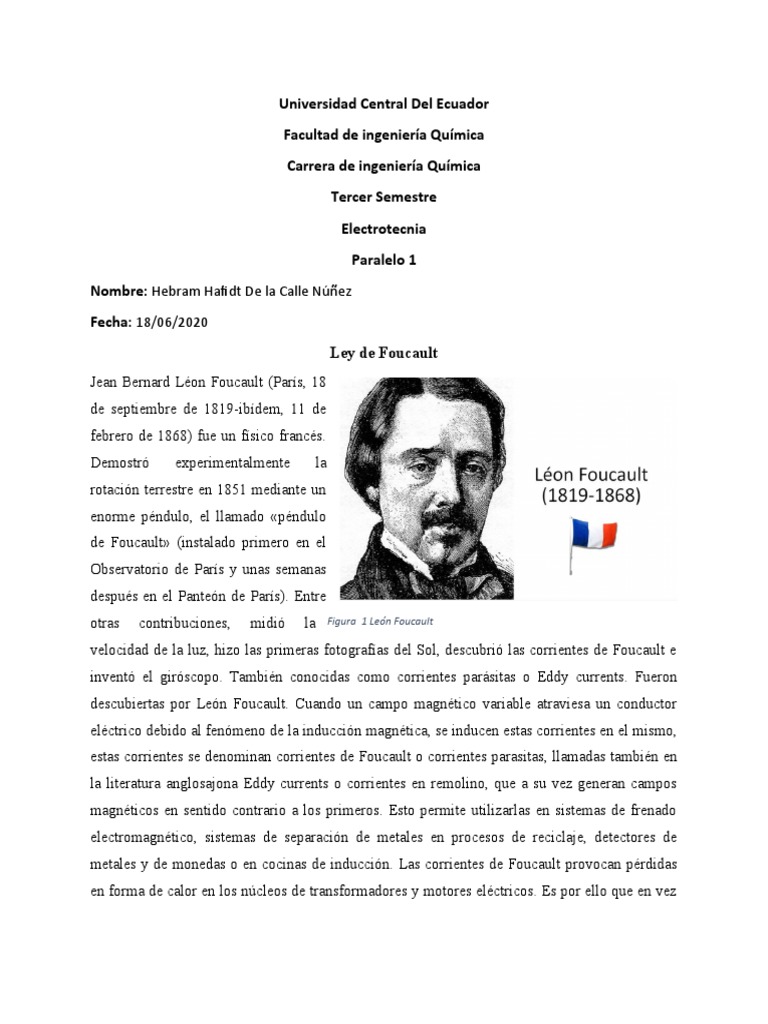

Universidad Central Del Ecuador
Facultad de ingeniería Química
Carrera de ingeniería Química
Tercer Semestre
Electrotecnia
Paralelo 1
Nombre: Hebram Hafidt De la Calle Núñez
Fecha: 18/06/2020
Ley de Foucault
Jean Bernard Léon Foucault (París, 18
de septiembre de 1819-ibídem, 11 de
febrero de 1868) fue un físico francés.
Demostró experimentalmente la
rotación terrestre en 1851 mediante un
enorme péndulo, el llamado «péndulo
de Foucault» (instalado primero en el
Observatorio de París y unas semanas
después en el Panteón de París). Entre
otras contribuciones, midió la Figura 1 León Foucault
velocidad de la luz, hizo las primeras fotografías del Sol, descubrió las corrientes de Foucault e
inventó el giróscopo. También conocidas como corrientes parásitas o Eddy currents. Fueron
descubiertas por León Foucault. Cuando un campo magnético variable atraviesa un conductor
eléctrico debido al fenómeno de la inducción magnética, se inducen estas corrientes en el mismo,
estas corrientes se denominan corrientes de Foucault o corrientes parasitas, llamadas también en
la literatura anglosajona Eddy currents o corrientes en remolino, que a su vez generan campos
magnéticos en sentido contrario a los primeros. Esto permite utilizarlas en sistemas de frenado
electromagnético, sistemas de separación de metales en procesos de reciclaje, detectores de
metales y de monedas o en cocinas de inducción. Las corrientes de Foucault provocan pérdidas
en forma de calor en los núcleos de transformadores y motores eléctricos. Es por ello que en vez
de ser un bloque macizo están formados por láminas juntas, pero aisladas eléctricamente unas de
otras.
Estas corrientes de Foucault al circular por el conductor, a su vez generan un campo magnético
que se opone a la anterior.
Figura 2 Corrientes parasitas inducidas en un conductor
Estas corrientes de Foucault serán mayores cuanto mayor sea el campo magnético que atraviesa
el conductor. Así un gran campo magnético generara unas corrientes de Foucault mucho mayores
que el campo magnético producido por imanes que poseen un menor campo magnético.
Por otro lado, cuanto mayor sea la variación del campo magnético que atraviesa el conductor,
mayores serán también las corrientes de Foucault que se introducen. Influye también en las
corrientes de Foucault la resistencia del material, cuanto mas conductivo sea el material, mayores
serán las corrientes inducidas. Así por ejemplo el cobre tiene mas conductividad que el aluminio.
Y por tanto se inducirán corrientes de Foucault mayores en el cobre que en el aluminio.
El grosor del conductor también nos afectará, puesto que cuanto mas grueso sea el conductor,
menor será su resistencia .
Estas corrientes de Foucault por un lado son
convenientes y por otro lado son inconvenientes. Por
Figura 3 Transformador (Placas)
ejemplo, el núcleo de los transformadores y de los motores no son macizos, sino que están
formados por una serie de placas pegadas entre si, pero aisladas eléctricamente de forma que las
corrientes de Foucault que se introducen sobre ellas se limitan respecto a como serian si fuera un
bloque continuo. Hay que tener en cuenta que las corrientes que circulan por la placa las
corrientes parasitas debido a las resistencias del material del acero del núcleo. Para motores o
transformadores producen perdidas por calor. Pero también pueden ser interesantes podemos
aprovechar de ella en sistemas de frenado. Las cocinas de inducción se llaman así porque se
inducen corrientes de Foucault en las sartenes.
Perdidas de energía por las corrientes parasitas
Las corrientes parasitas, como ya se ha comentado, tiene por efecto transformar parte de la
energía en calor. Dicho calor producido en la masa metálica solo se utiliza en hornos eléctricos
de alta frecuencia, por lo que, en general, supone una pérdida de energía.
En los núcleos de bobinas y transformadores se generan tensiones inducidas debido a las
variaciones de flujo magnético a que se someten aquellos núcleos. Estas tensiones inducidas son
causa de que se produzcan corrientes parásitas en el núcleo (llamadas corrientes de Foucault),
que no son óptimas para la buena eficiencia eléctrica de éste.
Efecto Joule (calentamiento)
Las corrientes de Foucault crean pérdidas de energía a través del efecto Joule. Más
concretamente, dichas corrientes transforman formas útiles de energía, como la cinética, en calor
no deseado, por lo que generalmente es un efecto inútil, cuando no perjudicial. A su vez
disminuyen la eficiencia de muchos dispositivos que usan campos magnéticos variables, como
los transformadores de núcleo de hierro y los motores eléctricos. Estas pérdidas son minimizadas
utilizando núcleos con materiales magnéticos que tengan baja conductividad eléctrica (como por
ejemplo ferrita) o utilizando delgadas hojas de acero eléctrico, apiladas pero separadas entre sí
mediante un barniz aislante. Los electrones no pueden atravesar la capa aisladora entre los
laminados y, por lo tanto, no pueden circular en arcos abiertos. Se acumulan cargas en los
extremos del laminado, en un proceso análogo al efecto Hall, produciendo campos eléctricos que
se oponen a una mayor acumulación de cargas y a su vez eliminando las corrientes de Foucault.
Mientras más corta sea la distancia entre laminados adyacentes (por ejemplo, mientras mayor sea
el número de laminados por unidad de área, perpendicular al campo aplicado), mayor será la
eliminación de las corrientes de Foucault y, por lo tanto, menor el calentamiento del núcleo.
Orígenes de las corrientes de Foucault
Si hacemos oscilar un péndulo constituido por una placa de cobre, entre los polos de un
electroimán se observará que se va frenando hasta pararse por completo, produciéndose este
efecto más rápidamente cuanto mayor sea la intensidad del campo. Al tratarse de una placa de
cobre, material no magnético, el frenado del péndulo no es debido a la atracción de los polos del
imán. Lo que sucede es que, en la placa, al cortar el flujo entre las piezas polares, se induce una
fuerza electromotriz, según predice la ley de Lenz. Como el cobre es un buen conductor y la
placa ofrece una gran sección al paso de la corriente, su resistencia óhmica es pequeña y las
corrientes inducidas intensas. Estas corrientes, se oponen a la acción del origen que las produce,
esto es, la propia oscilación del péndulo, por tanto, actúan de freno. La energía cinética del
péndulo en movimiento, por el principio conservación, se transforma en calor por el efecto Joule.
Tales corrientes de Foucault o de torbellino se presentar por ejemplo en las maquinas eléctricas,
el hierro tiene la propiedad de aumentar mucho un campo magnético aplicado. Por este motivo,
los motores y generadores tienen habitualmente grandes cantidades de hierro en los campos
magnéticos. Como el flujo a través del hierro va cambiando continuamente, se producen
corrientes de Foucault que producen calor y disminuyen el rendimiento de la máquina.
¿Cómo reducir las corrientes de Foucault?
Este efecto se hace mínimo utilizando finas placas de hierro separadas por capas aislantes, en vez
de grandes piezas macizas de hierro. De esta forma se aumenta la resistencia del hierro y se
disminuyen las corrientes de torbellino y, por lo tanto, la perdida de potencia.
las corrientes de Foucault también aparecen cuando el flujo a través de un conductor varia
debido a si movimiento. Por ejemplo, si un péndulo de metal oscilara entre los polos de un imán
potente, se detiene rápidamente. Ellos ocurren porque la variación de flujo induce corrientes, y la
fuerza magnética sobre dichas corrientes se opone al movimiento del péndulo. La energía
cinética que pierde el péndulo se disipa como calor producido por las corrientes Foucault.
También pueden inducirse estas corrientes en conductores no metálicos, tales como tejidos
biológicos. Por ejemplo, un campo de aproximadamente 1T variando a 50Hz inducirá en la retina
del ojo humano una corriente suficientemente intensa del ojo humano una corriente
suficientemente intensa como para producir la sensación de un brillo intenso.
