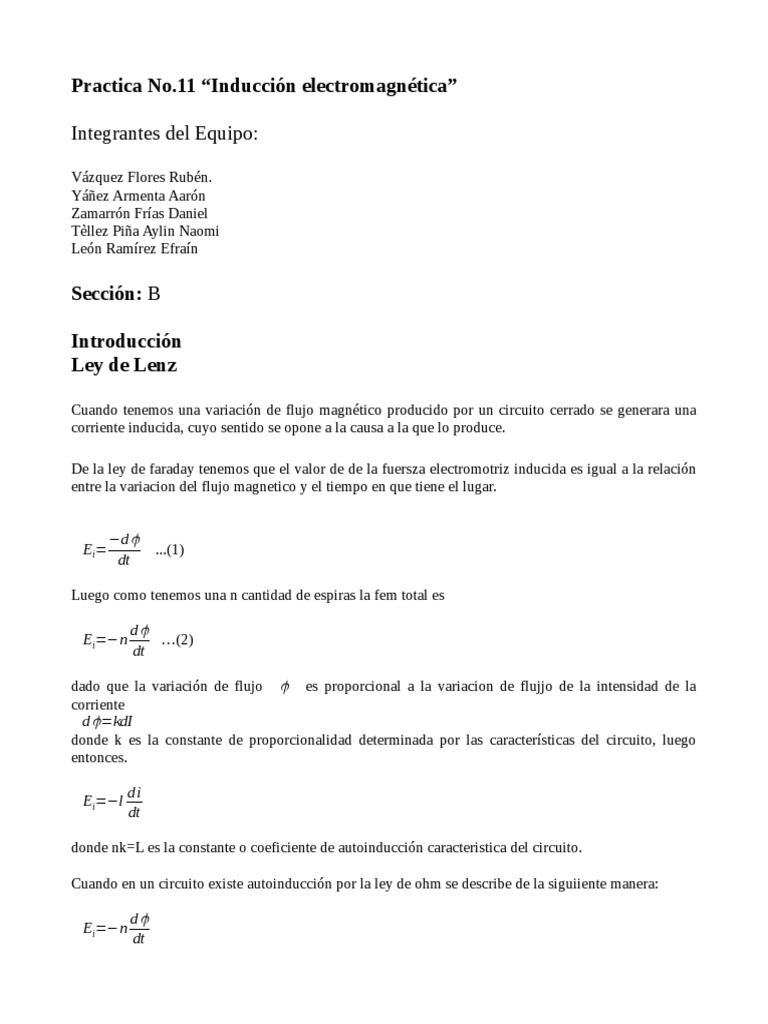

Practica No.

11 “Inducción electromagnética”

Integrantes del Equipo:

Vázquez Flores Rubén.

Yáñez Armenta Aarón
Zamarrón Frías Daniel
Tèllez Piña Aylin Naomi
León Ramírez Efraín

Sección: B

Introducción
Ley de Lenz

Cuando tenemos una variación de flujo magnético producido por un circuito cerrado se generara una
corriente inducida, cuyo sentido se opone a la causa a la que lo produce.

De la ley de faraday tenemos que el valor de de la fuersza electromotriz inducida es igual a la relación
entre la variacion del flujo magnetico y el tiempo en que tiene el lugar.

−d ϕ
Ei= ...(1)
dt

Luego como tenemos una n cantidad de espiras la fem total es

dϕ
Ei=−n …(2)
dt

dado que la variación de flujo ϕ es proporcional a la variacion de flujjo de la intensidad de la

corriente
d ϕ =kdI
donde k es la constante de proporcionalidad determinada por las características del circuito, luego
entonces.

di
Ei=−l
dt

donde nk=L es la constante o coeficiente de autoinducción caracteristica del circuito.

Cuando en un circuito existe autoinducción por la ley de ohm se describe de la siguiiente manera:

dϕ
Ei=−n
dt
 Ei + E=RI

di
E=l + RI
dt

Resolviendo la ecuación diferencial

−Rt
L
I =I 0 (1−e )

La corriente de Foucault (corriente parásita también conocida como "corrientes torbellino o

turbillonarias", o eddy current en inglés) es un fenómeno electrico descubierto por el físico francés
León Foucault en 1851. Se produce cuando un conductor atraviesa un campo magnerico variable, o
viceversa. El movimiento relativo causa una circulación de electrones, o corriente inducida dentro del
conductor. Estas corrientes circulares de Foucault crean electroimanes con campos magnéticos que se
oponen al efecto del campo magnético aplicado la ley de lenz. Cuanto más fuerte sea el campo
magnético aplicado, o mayor la conductividad del conductor, o mayor la velocidad relativa de
movimiento, mayores serán las corrientes de Foucault y los campos opositores generados.

Procedimiento experimental.

Materiales

Fuente regulada 25V, 10A.

Bobina de 250 espiras.
Bobina de 500 espiras.
Bobina de 1 000 espiras.
Bobina de 10 000 espiras.
Transformador desmontable.
Par de imanes rectos.
Brújula.
Péndulo de Focoult.

Experimento No.1

-Se monta el equipo (Circuito de la bobina).

-Introducimos la barra dentro de la espira despacio y en un solo sentido.
-Observamos lo que le sucede a la barra de imán y a la espira.
-Luego se cambia el sentido de la corriente con el inversor.
-Repetimos los últimos dos pasos.
Imagen 1 “Interacccion polo del iman y la bobina”

Observaciones

Cuando se suministro la diferencia potencial en el primer sentido en el solenoide el polo 1, del imán
por un lado de la bobina se observo que este se repelió mientras que cuando se introdujo por el otro
lado de la bobina el imán era atraído del polo 1.

Por otro lado se introdujo por el imán por el polo 2 este era atraído donde el polo 1 fue repelido
mientras que era repelido cuando se introducía por el lado de la bobina donde el polo 1 era atraído. Y
cuando se cambio el sentido de la corriente que pasaba por la bobina, la repulsión del polo 1 que se
salia de un lado del solenoide
En el primer caso la barra se repele por la bobina, en el segundo sufre una atracción y así cada efecto
observado y descrito anteriormente se invirtió. Finalmente variamos la corriente suministrada a la
bobina y observamos que las fuerzas de atractivas y repulsivas son directamente proporcionales con la
magnitud de la corriente que circula por la bobina.

Experimento No.2

-Se conecta una de las 3 bobinas al amperimetro.

-Se introducen el polo de un imán en la bobina y se retira como un movimiento de va y ven.
Imagen 3 “Interacción de la bobina y imán con amperimetro”

Observaciones
Imagen 2 “Características de las bobinas”

Cuando se introduce el imán en una dirección x se induce una corriente en la bobina en un sentido y
cuando se mueve el imán en una dirección -x con la misma velocidad se induce una corriente de igual
magnitud y sentido opuesto así cuando se hace un movimiento periódico de vaivén, la corriente se
induce en la bobina es alterna.

Observamos que la magnitud de la corriente alterna es proporcional la frecuencia con la que se hace el
movimiento de vaivén, por otro lado observamos que la sensibilidad de la bobina depende de la
constante R/L donde R es la resistencia de la bobina y L su inductancia mientras mayor es la constante
mayor es la corriente inducida. De la ecuación “X” corroboramos que nuestras observaciones son
congruentes con la teoría pues mientras mayor es esta constante la corriente que se tiene se acerca a la
corriente máxima.

Experimento No.3

-Se monta el equipo (péndulo de foucoult)

-Se enciende la fuente para que circule una corriente i por las bobinas la cual genera un campo
magnético.
-Se pone a oscilar el péndulo de focoult de tal manera que la parte totalmente plana de la placa
atraviese el campo magnético.
-Observamos que pasa con el movimiento del péndulo cuando incide la parte plana, y luego la parte
que son
rejillas.
Observaciones

Parte solida de la placa.

Cuando soltamos la placa observamos que se detiene el movimiento de forma rápida en presencia del
campo magnético. Como tenemos un campo constante y una área variable, tendremos una corriente
inducida en la región inmersa en el campo magnético. Por un lado tenemos una fem inducida sobre la
placa y como posee una resistencia por el efecto joule un parte de la energía cinética se convierte en
calor. Y por otro, tenemos que la corrientes inducidas en la placa generan un campo magnético el cual
es opositor al campo generado por lo que se anulan, deteniendo el movimiento de la placa.
La energía disipada en forma de calor fue imperceptible.

Conclusión

Podemos asegurar que los objetivos de la práctica se lograron de manera satisfactoria, pues llegamos a
comprender y concluir las implicaciones de los fenómenos de inductancia presentes en los tres
experimentos.
Descubrimos que la direcciòn de la corriente que se induce en las bobinas cuando se introduce un iman
con cierta velocidad depende de la direcciòn que tiene la velocidad del polo del iman.
Tambien, observamos que esta corriente inducida solo depende de la inductancia de las bobinas y su
resistencia interna, asì, si se desea varia la magnitud de la corriente solo es necesario aumentar o
disminuir la frecuencia con la que se mueve el iman a traves de la bobinas.

Finalmente, tenemos que las corrientes de foucault o parasitas que se generaron en el pèndulo son las
causantes de una perdida de energia cinetica, y es por esto que el movimiento del pendulo disminuye y
termina frenandose de manera brusca.
