Cierre: viernes, 9 de diciembre de 2022, 23:55
Tarea para MME03.

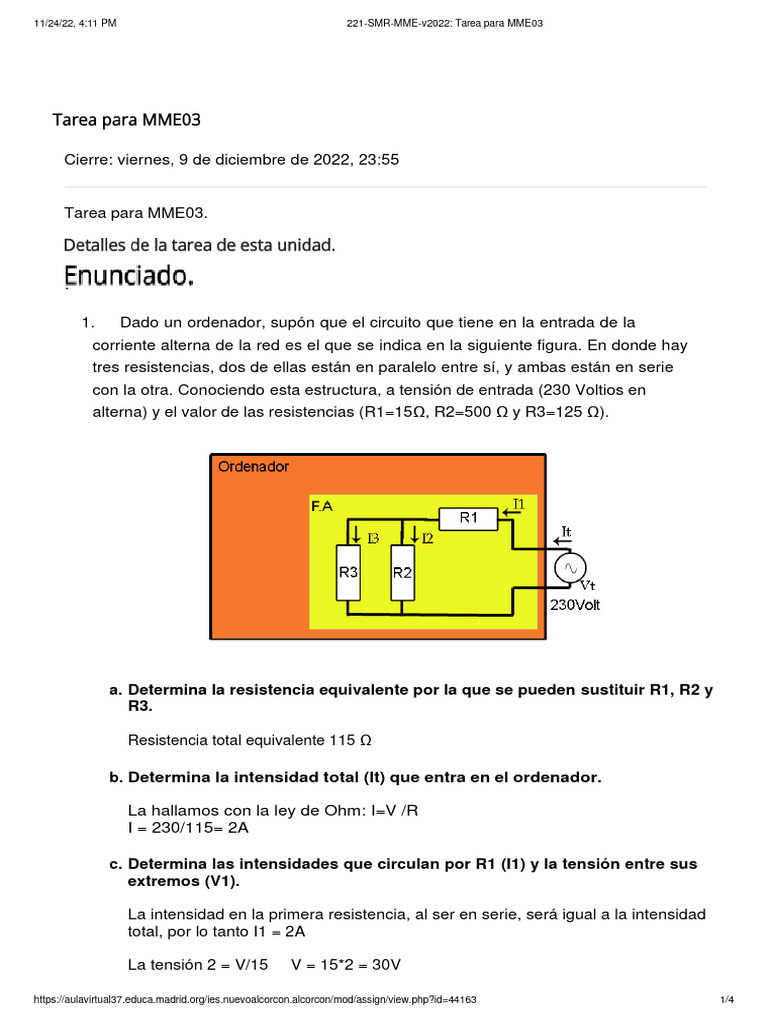

1. Dado un ordenador, supón que el circuito que tiene en la entrada de la
corriente alterna de la red es el que se indica en la siguiente figura. En donde hay
tres resistencias, dos de ellas están en paralelo entre sí, y ambas están en serie
con la otra. Conociendo esta estructura, a tensión de entrada (230 Voltios en
alterna) y el valor de las resistencias (R1=15Ω, R2=500 Ω y R3=125 Ω).
a. Determina la resistencia equivalente por la que se pueden sustituir R1, R2 y
R3.
Resistencia total equivalente 115 Ω
b. Determina la intensidad total (It) que entra en el ordenador.
La hallamos con la ley de Ohm: I=V /R
I = 230/115= 2A
c. Determina las intensidades que circulan por R1 (I1) y la tensión entre sus
extremos (V1).
La intensidad en la primera resistencia, al ser en serie, será igual a la intensidad
total, por lo tanto I1 = 2A
La tensión 2 = V/15 V = 15*2 = 30V
[Link] 1/4
11/24/22, 4:11 PM 221-SMR-MME-v2022: Tarea para MME03
d. Determina las tensiones entre los extremos de las resistencias R2 (V2) y R3
(V3).
La tensión en resistencias en paralelo es la misma, por lo tanto: V = I*R=2*100=200V
e. Determina la potencia total que consume el circuito.
P=V*I; P= 230*2= 460 W
f. Determina la potencia total real si la Fuente de Alimentación tiene un factor
de potencia de 0,7.
P = I * V* cos ф = 2 * 230 * 0.7= 322 W
2. Busca en Internet información de las fuentes de alimentación FUENTE A-
"Corsair VS550 550W 80 Plus White" y FUENTE B-"Corsair RM550x 550W 80
Plus Gold Full Modular" de la marca "Corsair", para resolver las siguientes
preguntas:
a. ¿Cuál es la eficiencia energética de ambas fuentes si su carga es del 50%?
FUENTE A-"Corsair VS550 550W 80 Plus White: 80%
FUENTE B-"Corsair RM550x 550W 80 Plus Gold Full Modular: 90%
b. ¿De qué potencia son ambas fuentes?
550W
c. ¿Cuánta energía se desperdicia en ambas si funcionan con una carga del 50% 8
horas diarias durante 5 años?
FUENTE A-"Corsair VS550 550W 80 Plus White: 803,000 Kwh
FUENTE B-"Corsair RM550x 550W 80 Plus Gold Full Modular: 401,500 Kwh
d. ¿Cuánto cuesta esa energía desperdiciada en ambas fuentes si el Kwh vale 14
céntimos?
FUENTE A-"Corsair VS550 550W 80 Plus White: 803,000 Kwh, cuesta 112,42€
FUENTE B-"Corsair RM550x 550W 80 Plus Gold Full Modular: 401,500 Kw, cuesta
56,21€
[Link] 2/4
11/24/22, 4:11 PM 221-SMR-MME-v2022: Tarea para MME03
e. ¿Cuál es la diferencia de precio entre ambas fuentes?
Justamente el doble, 56,21€ con respecto al consumo, la fuente “A” tiene el
coste del consumo el doble que la “B”.
FUENTE A-"Corsair VS550 550W 80 Plus White: 803,000 Kwh, cuesta en el
mercado: 54,99€
FUENTE B-"Corsair RM550x 550W 80 Plus Gold Full Modular: 401,500 Kw, cuesta
en el mercado: 121,12€
f. ¿Cuál de las dos nos va a convenir comprar económicamente y
medioambialmente?
FUENTE B-"Corsair RM550x 550W 80 Plus Gold Full Modular que es más
eficiente y largo plazo el coste de la compra será amortizado, al ser de mayor
calidad y por ello más costosa, ahorraremos en los Vatios consumidos y con
dicho importe adquirir otra fuente de alimentación. También se puede optar por
elegir comprar la fuente “A” que será más económica a simple vista, aunque no
tiene las mismas calidades, y aparte consumirá más, lo que a larga incrementa su
coste indiferecto.
3. Busca en Internet las características de la fuente de alimentación de
"Tacens Mars Gaming Vulcano 750W 80 Plus Silver Semi Modular Rojo"
de la marca "Mars Gaming", y realiza una tabla con los conectores que
tiene.
Tipo de conector Numero de conectores Imagen del conector
ATX connector 1
(20+4pines)
EPS
(4+4 pines) 1
[Link] 3/4
11/24/22, 4:11 PM 221-SMR-MME-v2022: Tarea para MME03
SATA 7
FDD 1
(4 pines)
Molex 4
(4 pines)
PCI-E 2
(6+2pines)
4. Calcular el consumo eléctrico de los siguientes componentes.
a. El disco duro de Western Digital de la imagen.
[Link] 4/4
11/24/22, 4:11 PM 221-SMR-MME-v2022: Tarea para MME03
P=V*I 12V*0,50A + 5V*0,65A =6W+3,25W =9,25W de consumo eléctrico
b. El procesador de sobremesa Core i9 12900K de la marca Intel
En las especificaciones técnicas del fabricante se determina que el tdp es de
125W, PL2 – 241W
c. La tarjeta gráfica nVIDIA GeForce RTX 4090
Según el fabricante nVIDIA, aproximadamente 450 W pudiendo llegar a 615,8W.
5. ¿Qué potencia necesitaremos en nuestra fuente de alimentación para un equipo
que va a tener el microprocesador, tarjeta gráfica y disco duro anterior? Ten en
cuenta que los componentes que más consumen en un equipo son la tarjeta
gráfica y el microprocesador. Razona tu respuesta.
Se recomienda una fuente de alimentación de 800W-900W, debido a que al
sumar las cantidades que consumen los componentes no se sobrepasaría los
800W y para asegurarnos sería lo más adecuado tomar una fuente de
alimentación de 800W o 900W, por si se instala algún otro dispositivo como por
ejemplo una unidad externa o queremos añadir otro elemento.
Criterios de puntuación. Total 10 puntos.
1. De 2'5 puntos sobre 10.
2. De 2'5 puntos sobre 10.
3. De 2,5 puntos sobre 10.
4. De 1,5 puntos sobre 10.
5. De 1,0 puntos sobre 10.
Procesador de textos.
Conexión a internet.
[Link] 5/4
11/24/22, 4:11 PM 221-SMR-MME-v2022: Tarea para MME03
Para cada tarea:
1. Ver "Debes saber" del punto 1.5 de los contenidos de la unidad,
donde se ve como asociar resistencias. La intensidad por
resistencias en serie es la misma.
La tensión en resistencias en paralelo es la misma.
La suma de las tensiones en todas las resistencias en serie es igual a la tensión de
alimentación
2. Verel punto 4.3 de los contenidos de la unidad 3, y 2.2 de los contenidos de la
Unidad 2. Y buscar en cualquier tienda online la información que necesitas de
ambas fuentes de alimentación.
3. Buscar en la web del fabricante
Ver el punto 6.3 de los contenidos de la unidad
4. Tener en cuenta que los discos duros, disqueteras y DVD tienen dos
circuitos, por lo que tendrán dos potencias. Ver el ejemplo del punto
4.3 de los contenidos de la unidad.
La potencia en microprocesadores y memoria se da en potencia TPD, que no es la
potencia consumida sino que es la potencia que necesitan disipar en forma de
calor, que es una buena aproximación.
Ver web de los fabricantes.
Para las tarjetas gráficas, a veces no se da la información de consumo, solo dan
requerimientos de potencia de fuentes. Recomiendo mirar artículos web y contrastar
en dos o más web la potencia encontrada.
5. Ver el punto 4.4 de los contenidos de la unidad
Aunque no sepas qué otros componentes tiene el equipo, conociendo el
microprocesador y la tarjeta gráfica te puedes hacer una idea bastante
aproximada de la potencia que debe tener la fuente de alimentación del equipo.
[Link] 6/4
11/24/22, 4:11 PM 221-SMR-MME-v2022: Tarea para MME03
Una vez realizada la tarea elaboraras un único documento dónde figuren las
respuestas correspondientes, EXPORTALO A PDF. El envío se realizará a través de
la plataforma de la forma establecida para ello, y el archivo se nombrará siguiendo
las siguientes pautas:
Asegúrate que el nombre no contenga la letra ñ, tildes ni caracteres especiales
extraños. Así por ejemplo la alumna Begoña Sánchez Mañas para la tercera
unidad del MP de MME, debería nombrar esta tarea como...
sanchez_manas_begona_MME03_Tarea
