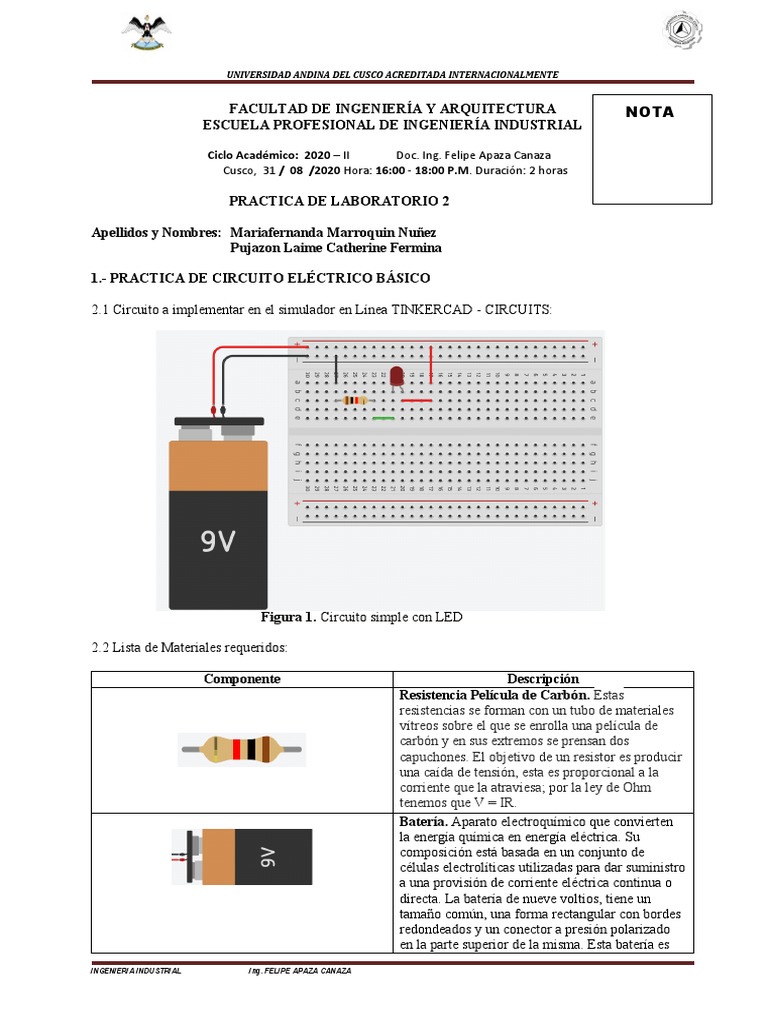

UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

FACULTAD DE INGENIERÍA Y ARQUITECTURA NOTA

ESCUELA PROFESIONAL DE INGENIERÍA INDUSTRIAL

Ciclo Académico: 2020 – II Doc. Ing. Felipe Apaza Canaza

Cusco, 31 / 08 /2020 Hora: 16:00 - 18:00 P.M. Duración: 2 horas

PRACTICA DE LABORATORIO 2

Apellidos y Nombres: Mariafernanda Marroquin Nuñez

Pujazon Laime Catherine Fermina

1.- PRACTICA DE CIRCUITO ELÉCTRICO BÁSICO

2.1 Circuito a implementar en el simulador en Línea TINKERCAD - CIRCUITS:

Figura 1. Circuito simple con LED

2.2 Lista de Materiales requeridos:

Componente
INGENIERIA INDUSTRIAL
Descripción
Resistencia Película de Carbón. Estas
resistencias se forman con un tubo de materiales
vítreos sobre el que se enrolla una película de
carbón y en sus extremos se prensan dos
capuchones. El objetivo de un resistor es producir
una caída de tensión, esta es proporcional a la
corriente que la atraviesa; por la ley de Ohm
tenemos que V = IR.
Batería. Aparato electroquímico que convierten
la energía química en energía eléctrica. Su
composición está basada en un conjunto de
células electrolíticas utilizadas para dar suministro
a una provisión de corriente eléctrica continua o
directa. La batería de nueve voltios, tiene un
tamaño común, una forma rectangular con bordes
redondeados y un conector a presión polarizado
en la parte superior de la misma. Esta batería es
Ing. FELIPE APAZA CANAZA
 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

útil para dar energía a aparatos electrónicos,

juguetes o a proyectos de electrónica. Es alcalina
de larga duración, con capacidad nominal de 150
mAh y está libre de cadmio y mercurio.
Placa de pruebas pequeña: Tablero con
orificios que se encuentran conectados
eléctricamente entre sí de manera interna,
habitualmente siguiendo patrones de líneas,
en el cual se pueden insertar componentes
electrónicos y cables para el armado y
prototipado de circuitos electrónicos y
sistemas similares. Está compuesta por varios
bloques de plástico perforados y numerosas
láminas delgadas, de una aleación de cobre,
estaño y fósforo, que unen dichas
perforaciones, creando una serie de líneas de
conducción paralelas.
LED. Diodo emisor de luz, es un componente
electrónico que emite luz, tiene un cátodo
(negativo) y un ánodo (positivo). Entre sus
ventajas, reducen significativamente el consumo
energético, su tiempo estimado de vida es muy
elevado reduciendo costos de mantenimiento,
trabajan a muy baja corriente y tensión, son
ideales para el diseño de dispositivos de
iluminación multicolor.

2.3 Medición de magnitud Voltaje

Component Voltaje Componente Voltaje Fuente de energía Voltaje

e
LED 1.95 V Resistencia 7.04 V Batería 8.99 V

2. PRÁCTICA DE PROGRAMACIÓN EN LA PLATAFORMA DE TINKERCAD

INGENIERIA INDUSTRIAL Ing. FELIPE APAZA CANAZA

 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

2.1 Circuito Eléctrico a implementar con la plataforma de Arduino y led.

Figura 2. Circuito simple con LED y la Plataforma de Arduino

2.1.1 Lista de materiales complementarios

Plataforma Descripción
Arduino es un hardware de código abierto,
Plataforma de ARDUINO programable a través de una plataforma de
software propio. Sirve para que cualquier persona
pueda realizar todo tipo de proyectos interactivos.
Arduino Uno es una placa basada en un
microcontrolador, tiene 14 pines de entrada/salida
digitales. Es una plataforma de creación de
electrónica de código abierto, la cual está
basada en hardware y software libre, flexible
y fácil de utilizar para los creadores y
desarrolladores. Esta plataforma permite crear
diferentes tipos de microordenadores de una
sola placa a los que la comunidad de
creadores puede darles diferentes tipos de
uso.

INGENIERIA INDUSTRIAL Ing. FELIPE APAZA CANAZA

 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

2.1.2 Realice el diagrama de flujo respectivo con referente al led intermitente:

Figura 3. Diagrama de flujo para led Intermitente

2.1.3 Realizar el siguiente programa, para al LED; puede funcionar de manera intermitente:

INGENIERIA INDUSTRIAL Ing. FELIPE APAZA CANAZA

 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

2.1.4 Complete el cuadro con las Instrucciones usadas.

Instrucción Sintaxis Parámetros

pinMode( ) pinMode(pin, modo) pin: Número de Pin
Configura un pin como Salida o Modo: INPUT, OUTPUT
Entrada de un dato digital
digitalWrite() Envía un dato digital HIGH, LOW
delay() Es un retraso o espera Milisegundos
void() setup: Inicio del ciclo setup, loop
loop: Ciclo repetitivo

2.1.5 Niveles de voltaje

Voltaje Siglas Nivel Lógico Programación:

Parámetro
0V GND 0 LOW

Voltaje Siglas Nivel Lógico Programación:

Parámetro
5V VCC 1 HIGH

2.2 Control de dos leds con la plataforma de Arduino.

2.2.1 Circuito Eléctrico a implementar con la plataforma de Arduino y con dos leds.

INGENIERIA INDUSTRIAL Ing. FELIPE APAZA CANAZA

 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

Figura 4. Circuito simple con LED y la Plataforma de Arduino

2.2.2 Actividad de programación:

a.- Realice un programa para que pueda los dos leds puedan funcionar de manera simultánea (al mismo
tiempo), cada 3 segundos se deben prender y luego apagar, y eso se repite por siempre.

INGENIERIA INDUSTRIAL Ing. FELIPE APAZA CANAZA

 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

Programa para la simulación de un semáforo

void setup()
{
pinMode(13, OUTPUT); // Se configura el pin 13 (Led_rojo) como salida de datos digitales
pinMode(12, OUTPUT); // Se configura el pin 12 (Led_anaranjado) como salida de datos digitales
}
void loop()
{
digitalWrite(13, HIGH); // Enviar un dato digital para el pin 13 HIGH = 5V
digitalWrite(12, HIGH); // Enviar un dato digital para el pin 12 HIGH = 5V
delay(3000); // Esperar por tres segundos
digitalWrite(13, LOW); // Enviar un dato digital para el pin 13 LOW = 0V
digitalWrite(12, LOW); // Enviar un dato digital para el pin 12 LOW = 0V
delay(3000); // Esperar por tres segundos
}

Figura 5. Diagrama de flujo para control de 2 leds intermitentes

2.2.3 Realizar el siguiente programa, para el control de los 2 leds para que puede funcionar de manera
intermitente:

INGENIERIA INDUSTRIAL Ing. FELIPE APAZA CANAZA

 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

Programa para que dos les funcionen de manera intermitente

void setup()
{
pinMode(13, OUTPUT); // Se configura el pin 13 como salida de datos digitales
pinMode(12, OUTPUT); // Se configura el pin 12 como salida de datos digitales
}
void loop()
{
digitalWrite(13, HIGH); // Enviar un dato digital para el pin 13 HIGH =5V
delay(3000); // Esperar por tres segundos
digitalWrite(13, LOW); // Enviar un dato digital para el pin 13 LOW =0V
delay(1000); // Esperar por tres segundos
digitalWrite(12, HIGH); // Enviar un dato digital para el pin 12 HIGH =5V
delay(3000); // Esperar por tres segundos
digitalWrite(12, LOW); // Enviar un dato digital para el pin 12 LOW =0V
delay(1000); // Esperar por tres segundos
}

Figura 6. Programa desarrollado

INGENIERIA INDUSTRIAL Ing. FELIPE APAZA CANAZA

 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

TAREA 1
1.- La avenida de la vía expresa del Distrito de Wanchaq; requiere la programación de un semáforo que
deberá cumplir las siguientes características de funcionamiento:

a.-El tiempo en debe estar encendido el color rojo es de 30 segundos.

b.- El tiempo en debe estar encendido el color ámbar es de 3 segundos.
c.- El tiempo en que debe estar encendido el color verde deberá ser de 50 segundos.

2.- Para la entrega del informe de laboratorio deberá completar con la siguiente información:

2.1 Presentar su cuadro de materiales requeridos.

MATERIALES CANTIDAD

Placa de prueba pequeña 1

Plataforma de ARDUINO 1

LED rojo 1

LED amarillo 1

LED verde 1

Resistencia película de carbón 3

2.2. Presentar el diagrama de flujo correspondiente al semáforo.

INGENIERIA INDUSTRIAL Ing. FELIPE APAZA CANAZA

 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

2.3 Presentar el programa con los comentarios respectivos.

void setup()
{
pinMode(13, OUTPUT); // Se configura el pin 13 (Led rojo) como salida de datos digitales
pinMode(12, OUTPUT); // Se configura el pin 12 (Led amarillo) como salida de datos digitales

INGENIERIA INDUSTRIAL Ing. FELIPE APAZA CANAZA

 UNIVERSIDAD ANDINA DEL CUSCO ACREDITADA INTERNACIONALMENTE

pinMode(11, OUTPUT); // Se configura el pin 13 (Led verde) como salida de datos digitales
}
void loop()
{
digitalWrite(13, HIGH); // Enviar un dato digital para el pin 13 HIGH =5V
digitalWrite(12, LOW); // Enviar un dato digital para el pin 12 LOW =0V
digitalWrite(11, LOW); // Enviar un dato digital para el pin 11 LOW =0V
delay(30000); // Esperar 30 segundos

digitalWrite(12, HIGH); // Enviar un dato digital para el pin 12 HIGH =5V

digitalWrite(13, LOW); // Enviar un dato digital para el pin 13 LOW =0V
digitalWrite(11, LOW); // Enviar un dato digital para el pin 11 LOW =0V
delay(3000); // Esperar 3 segundos

digitalWrite(11, HIGH); // Enviar un dato digital para el pin 11 HIGH =5V

digitalWrite(12, LOW); // Enviar un dato digital para el pin 12 LOW =0V
digitalWrite(13, LOW); // Enviar un dato digital para el pin 13 LOW =0V
delay(50000); // Esperar 50 segundos
}
2.4 Adicionalmente deberá hacer la propuesta de instalación del semáforo.

La vía expresa del cusco es una de las rutas más abandonadas por el ministerio de transporte , a pesar de
ser esta una de las vías más frecuentadas por los comerciantes , y es por este uso que su mantenimiento y
sus condiciones son cada vez más deplorables además su organización para su uso cada vez es infringido.
Los conductores usan las vías como pueden y ven por conveniente, es por esto que nuestra propuesta es
para hacer uso de un semáforo como el que podemos encontrar entre Av. La cultura y la Av. Universitaria
ya que al igual que en este se tienen 4 vías que se intersectan. Además existe un flujo de carros el cual
tiene la posibilidad de giro para todas las direcciones y hace que el desorden y posibles accidentes sean
mayores.
Esta zona pasó de ser netamente industrial para ser una zona urbana y frecuente de peatones por lo que se
requiere mayor atención en el flujo del transito , poder arreglarlo y segmentarlo para hacer más seguro su
uso.
