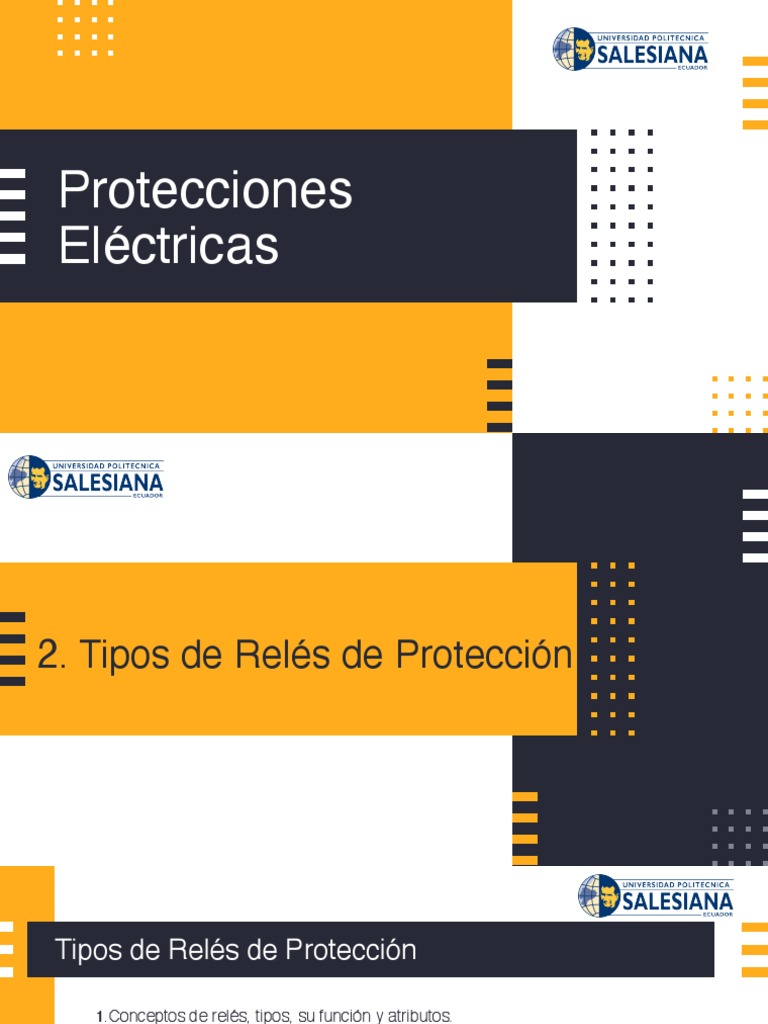

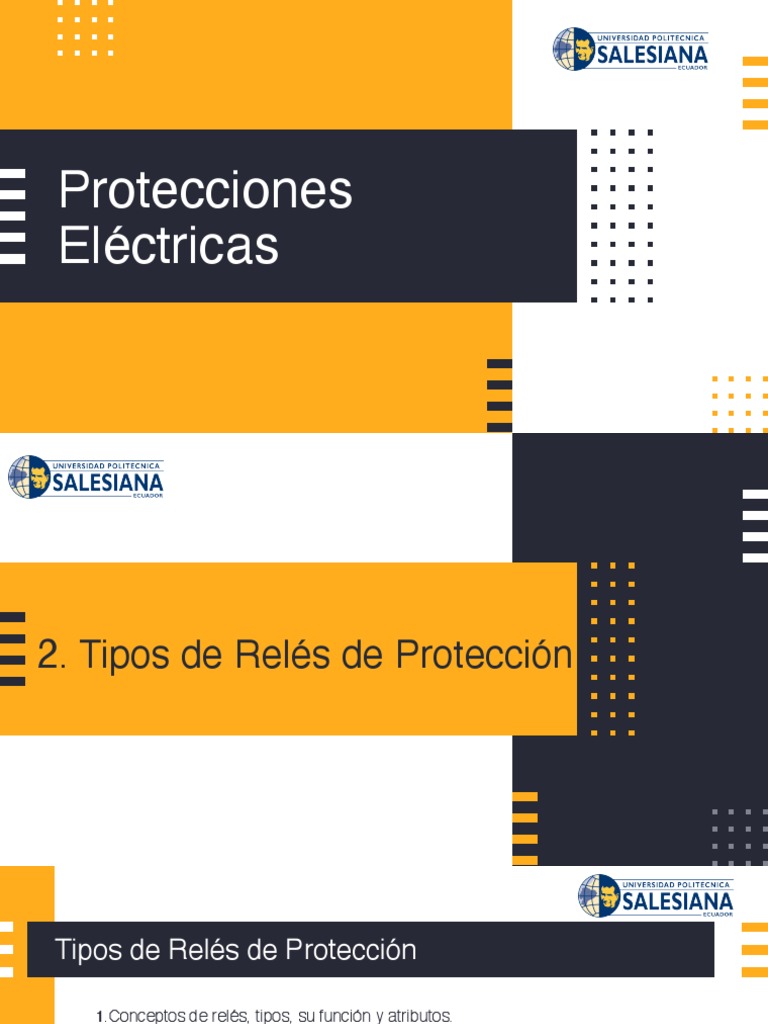

Protecciones

Eléctricas
2. Tipos de Relés de Protección
Tipos de Relés de Protección

1.Conceptos de relés, tipos, su función y atributos

2.Nomenclatura, selección y aplicación de protecciones
3.Curvas Tiempo - Corriente
4.Protecciones en sistemas de puesta a tierra
5.Esquemas de protección, selección y aplicación en sistemas radiales, en laso y
anillo.

3
.

 Conceptos de relés, tipos, su función y atributos.

El uso de la palabra relé en los nombres de funciones pretende ser general, y no implica
necesariamente un dispositivo de una sola función independiente y separado.

En general, solo se incluye un nombre para cada dispositivo, como relé, contactor, disyuntor,
interruptor o monitor, en cada designación de función.

Sin embargo, cuando la función no está intrínsecamente restringida a ningún tipo específico
de dispositivo, y cuando el tipo de dispositivo en sí es meramente incidental, cualquiera de
los nombres alternativos enumerados, según corresponda, puede ser sustituido. Por
ejemplo, si un dispositivo número 6 (un contactor) se usa para funcionar como un interruptor
automático, el nombre de la función debe especificarse como contactor de arranque.

4



 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 1: Elemento Maestro.

Un dispositivo, como un interruptor de control, etc., que sirve, ya sea directamente o a través
de dispositivos permisivos, como relés de protección y de retardo, para poner el equipo
dentro o fuera de funcionamiento.

NOTA: este número se usa normalmente para un dispositivo manual, aunque también se
puede usar para un dispositivo eléctrico o mecánico para el cual no es adecuado ningún otro
número de función.

5





 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 2: Retardo de Inicio o Cierre del Relé.

Un dispositivo que funciona para proporcionar un retardo de tiempo deseado antes o

después de cualquier punto de operación en una secuencia de conmutación o un sistema de
relé de protección, excepto lo que se proporciona específicamente en las funciones 48, 62,
79 y 82 del dispositivo.

Dispositivo número 3: Relé de Comprobación o Interbloqueo.

Un dispositivo que funciona en respuesta a la posición de uno o más dispositivos diferentes

o condiciones predeterminadas en un equipo o circuito, para permitir que una secuencia
operativa continúe, se detenga, o para verificar la posición de estos dispositivos o
condiciones para cualquier fin.
6





 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 4: Contactor Maestro.

Un dispositivo, generalmente controlado por la función del dispositivo 1 o el equivalente y los

dispositivos permisivos y de protección requeridos, que sirve para hacer y romper los
circuitos de control necesarios para poner el equipo en funcionamiento en las condiciones
deseadas y para que deje de funcionar en condiciones anormales.

Dispositivo número 5: Dispositivo de Parada.

Un dispositivo de control utilizado principalmente para apagar el equipo y mantenerlo fuera

de funcionamiento. Este dispositivo puede ser accionado manualmente o eléctricamente,
pero excluye la función de bloqueo eléctrico en condiciones anormales.

7





 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 6: Arranque del Disyuntor.

Un dispositivo cuya función principal es conectar una máquina a su fuente de voltaje de

arranque.

Dispositivo número 7: Relé de Velocidad de Cambio.

Un dispositivo que funciona cuando la tasa de cambio de la cantidad medida excede un

valor de umbral, excepto como lo define el dispositivo 63.

8







 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 8: Dispositivo de Desconexión de Control de Energía.

Un dispositivo, como un interruptor de cuchilla, un disyuntor o un bloque de fusibles

extraíbles, que se utiliza para conectar y desconectar la fuente de alimentación de control
hacia y desde el bus de control o el equipo.

NOTA: se considera que la potencia de control incluye la alimentación auxiliar que

suministra aparatos tales como motores pequeños y calentadores.

Dispositivo número 9: Dispositivo de Inversión

Un dispositivo que se utiliza con el fin de invertir el campo de una máquina o para realizar
cualquier otra función de inversión.

9






.

 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 10: Interruptor de Secuencia de Unidad.

Un dispositivo que se usa para cambiar la secuencia en la que las unidades pueden
colocarse dentro y fuera del servicio en equipos de varias unidades.

Dispositivo número 11: Dispositivo Multifunción.

Un dispositivo que realiza tres o mas funciones comparativamente importantes que solo
podrían designarse combinando varios números de función de dispositivo. Todas las
funciones realizadas por el dispositivo 11 se definirán en la leyenda del dibujo, la lista de
definiciones de funciones del dispositivo o el registro de configuración de relé.

Dispositivo número 12: Dispositivo de Exceso de Velocidad

Un dispositivo, generalmente conectado directamente, que funciona en exceso de velocidad

de la máquina. 10






.

 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 16: Dispositivo de Comunicación de Datos.

Un dispositivo que admite las comunicaciones en serie y / o de red que forman parte del
sistema de control y protección de la subestación.

La siguiente lista de sufijos identifica funciones específicas de un componente identificado

como dispositivo 16.

La primera letra del sufijo será S (dispositivos en serie para comunicaciones RS-232, 422 o
485) o E (para componentes de Ethernet). La segunda y las subsiguientes letras de los
sufijos serán una o más de las siguientes letras para definir mejor el dispositivo:

11


 Conceptos de relés, tipos, su función y atributos.

C - Función de procesamiento de seguridad [Red privada virtual (VPN), encriptación, etc.]

F - Firewall o función de filtro de mensajes
M - Función de gestión de red [por ejemplo, configurada a través del Protocolo simple de
administración de red (SNMP)]
R - Router
S - Conmutador (Ejemplos: el conmutador de puerto en una conexión de acceso telefónico
es 16SS, y un conmutador Ethernet es 16ES)
T - Componente de teléfono (Ejemplo: módem de respuesta automática)

Dispositivo número 21: Relé de Distancia.

Un dispositivo que funciona cuando la admitancia, impedancia o reactancia del circuito

aumenta o disminuye más allá de un valor predeterminado.

12













 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 23: Dispositivo de Control de Temperatura.

Un dispositivo que funciona para controlar la temperatura de una máquina u otro aparato, o
de cualquier medio, cuando su temperatura cae por debajo o sube por encima de un valor
predeterminado.

NOTA: un ejemplo es un termostato que enciende un calentador de espacio en un conjunto

de equipo de conmutación cuando la temperatura desciende a un valor predeterminado.
Esto debe distinguirse de un dispositivo que se utiliza para proporcionar la regulación
automática de la temperatura entre límites cercanos, que se designaría como función de
dispositivo 90T.

13




 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 27: Relé de Bajo Voltaje.

Un dispositivo que funciona cuando su voltaje de entrada es menor que un valor

predeterminado.

Dispositivo número 49: Relé Térmico de la Máquina o del Transformador.

Un dispositivo que funciona cuando la temperatura de un devanado de armadura de la

máquina u otro devanado de carga o elemento de una máquina o transformador de potencia
excede un valor predeterminado.

14




 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 50: Relé de Sobrecorriente Instantáneo.

Un dispositivo que funciona sin retraso de tiempo intencional cuando la corriente supera un
valor preestablecido. El sufijo TD debe usarse (por ejemplo, 50TD) para describir una
función de sobrecorriente de tiempo definido. Use 50BF para una función de falla de
interruptor supervisada por corriente.

Dispositivo número 51: Relé de Sobrecorriente de Tiempo Inverso de CA.

Un dispositivo que funciona cuando la corriente de entrada de CA excede un valor

predeterminado, y en el que la corriente de entrada y el tiempo de operación se relacionan
inversamente a través de una parte sustancial del rango de rendimiento.

15






 Conceptos de relés, tipos, su función y atributos.
Dispositivo número 52: Disyuntor de Corriente Alterna

Un dispositivo que se utiliza para cerrar e interrumpir un circuito de alimentación de CA en

condiciones normales o para interrumpir este circuito en caso de falla o emergencia.

Dispositivo número 55: Relé del Factor de Potencia

Un dispositivo que funciona cuando el factor de potencia en un circuito de CA sube por

encima o cae por debajo de un valor predeterminado.

Dispositivo número 57: Cortocircuito o Dispositivo de Puesta a Tierra

Un dispositivo que funciona para cortocircuitar o poner a tierra un circuito en respuesta a

medios automáticos o manuales.
16






.

 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 59: Relé de Sobrevoltaje.

Un dispositivo que opera cuando su voltaje de entrada excede un valor predeterminado.

Dispositivo número 64: Relé Detector de Tierra.

Un dispositivo que funciona con la falla de aislamiento de una máquina u otro aparato a
tierra.

NOTA: esta función no se aplica a un dispositivo conectado en el circuito secundario de

transformadores de corriente en un sistema de alimentación con conexión a tierra normal
donde se deben usar otros números de dispositivo de sobrecorriente con el sufijo G o N; por
ejemplo, 51N para un relé de sobrecorriente de tiempo de CA conectado en el neutro
secundario de los transformadores de corriente.
17






 Conceptos de relés, tipos, su función y atributos.

Dispositivo número 78: Relé de Medición de Angulo de Fase.

Un dispositivo que funciona en un ángulo de fase predeterminado entre dos voltajes, entre
dos corrientes, o entre un voltaje y una corriente.

Dispositivo número 79: Relé de Recierre de CA.

Un dispositivo que controla el recierre automático y el bloqueo de un interruptor de CA.

Dispositivo número 81: Relé de Frecuencia.

Un dispositivo que responde a la frecuencia de una cantidad eléctrica, que funciona cuando
la frecuencia o la tasa de cambio de frecuencia excede o es menor que un valor
predeterminado.
18






 Conceptos de relés, tipos, su función y atributos.
Dispositivo número 86: Relé de Bloqueo.

Un dispositivo que dispara y mantiene el equipo o dispositivos asociados como inoperativos

hasta que sea restablecido por un operador, local o remotamente.

Dispositivo número 87: Relé de Protección Diferencial

Un dispositivo que funciona con un porcentaje, ángulo de fase u otra diferencia cuantitativa
de dos o más corrientes u otras cantidades eléctricas.

Dispositivo número 92: Relé Direccional de Voltaje y Potencia.

Un dispositivo que permite o provoca la conexión de dos circuitos cuando la diferencia de

voltaje entre ellos excede un valor dado en una dirección predeterminada y hace que estos
dos circuitos se desconecten entre sí cuando la potencia que fluye entre ellos excede un
valor dado en la dirección opuesta. 19






.

 Conceptos de relés, tipos, su función y atributos.

Adición de prefijos y sufijos.

Las letras y los números pueden usarse como prefijos o sufijos de los números de función
del dispositivo, para proporcionar una definición más específica de la función

Permiten una multiplicación múltiple de las designaciones de funciones disponibles para la

gran cantidad y variedad de dispositivos

También pueden servir para denotar partes individuales o específicas o contactos auxiliares
de dispositivos o ciertas características, o condiciones distintivas que describen el uso del
dispositivo o sus contactos en el equipo.

El significado de cada sufijo debe designarse en los dibujos o en las publicaciones con las
que se utilizan, similar a la bobina de disparo TC, V-voltaje, o relé X-auxiliar.

20


.

 Conceptos de relés, tipos, su función y atributos.

Dispositivos auxiliares

Estas letras denotan dispositivos auxiliares separados:

▪ C - Relé de cierre / contactor

▪ CL - Relé auxiliar, cerrado (energizado cuando el dispositivo principal está en posición
cerrada)
CS - Interruptor de control
▪ D - "abajo" relé interruptor de posición
▪ L - Relé de bajada
▪ O - Relé de apertura / contactor
▪ OP - Relé auxiliar, abierto (energizado cuando el dispositivo principal está en posición
abierta).

21




.

 Conceptos de relés, tipos, su función y atributos.

▪ PB - Pulsador
▪ R - Relé de elevación.
▪ U - Relé interruptor "arriba"
▪ X - Relé auxiliar
▪ Y - Relé auxiliar
▪ Z - Relé auxiliar

NOTA: en el control de un interruptor automático con el denominado esquema de control de

relé XY, el relé X es el dispositivo cuyos contactos principales se utilizan para energizar la
bobina de cierre del dispositivo. Los contactos del relé Y proporcionan la función anti-
bomba del interruptor.

22


.

 Conceptos de relés, tipos, su función y atributos.

Cantidades de accionamiento

Estas letras indican la condición o la cantidad eléctrica a la que responde el dispositivo, o el

medio en el que se encuentra:

▪ A - aire / amperios / alterno

▪ C – corriente.
▪ D - directo / descarga
▪ E – Electrolito
▪ F - Frecuencia / flujo / falla
▪ GP - presión de gas
▪ H - explosivos / armónicos
▪ I0 - Corriente de secuencia cero

23



Conceptos de relés, tipos, su función y atributos.

▪ I–, I 2 - Corriente de secuencia negativa.

▪ I +, I 1 - Corriente de secuencia positiva
▪ J – Diferencial
▪ L - Nivel / líquido
▪ LR - Rotor bloqueado
▪ P - Potencia (real) / presión
▪ FP - Factor de potencia
▪ Q - Potencia reactiva / aceite
▪ S - Velocidad / succión / humo
▪ T – Temperatura
▪ V - Voltaje / voltios / vacío
▪ VB – Vibración
▪ W Agua / vatios.

24
.

Curvas Tiempo - Corriente

Coordinación de características inversas tiempo-corriente.

La práctica de coordinación en los sistemas de distribución está influenciada por el tipo de

puesta a tierra utilizada. En Europa y Japón, la práctica es operar sistemas de distribución
primaria de tres cables, ya sea con impedancia a tierra o sin conexión a tierra, en distancias
relativamente cortas.

En Norteamérica, la práctica es operar sistemas de distribución de cuatro cables

conectados a tierra con cargas servidas por laterales monofásicos protegidos por fusibles.
Como resultado, la coordinación se obtiene utilizando características de tiempo-corriente
inversas adecuadas para la coordinación de fusibles con un tiempo definido a la línea recta
de una gráfica log - log.

25

Curvas Tiempo - Corriente

Característica extremadamente
inversa en comparación con el
tiempo mínimo de fusión y
máximo de limpieza de un
fusible 50E

26
Curvas Tiempo - Corriente
Las ecuaciones definen el tiempo de reinicio y el tiempo de activación de una curva de
sobreintensidad de tiempo inverso. La constante B define el componente de tiempo
definido que es el resultado de la saturación del núcleo de un relé tipo inducción.

Para 0<M<1

tr
t(I ) =
M2 − 1
Para M>1

A
t(I ) = +B
M −1
P

27

 Curvas Tiempo - Corriente

Donde:

t(I) es el tiempo de reposición en la primera ecuación y el tiempo de operación en la

segunda ecuación en segundos. El tiempo de reinicio se expresa como un número
negativo para valores de corriente inferiores a la corriente de arranque.
M es la corriente expresada en múltiplos de la corriente de activación (Iinput / Ipickup
donde Ipickup es el punto de ajuste de la corriente del relé).
tr es el tiempo de reinicio sin corriente de entrada (M = 0).
A,B,p son constantes elegidas para proporcionar las características de curva
seleccionadas.

28

Curvas Tiempo - Corriente

Time Dial.

El dial de tiempo de un relé de sobrecorriente, es un control que permite que la

característica del relé se ajuste a un tiempo de funcionamiento predeterminado a una
corriente especificada. El dial de tiempo generalmente permite un rango de ajuste de
tiempo de 15 a 1 o más. En la ecuación característica las constantes A, B y tr varían
proporcionalmente con el dial de tiempo. Mientras que la relación dé A a B puede variar
hasta cierto punto con el ajuste del dial de tiempo en los relés de inducción, la relación de
A a B permanece constante en los relés de microprocesador.

Características estándar de tiempo-corriente.

Las constantes y exponentes en la Tabla cuando se usan las ecuaciones definen la forma
de las características de estándar moderadamente inversa, muy inversa y
extremadamente inversa. La constante tr cuando se usa en la ecuación de reposición de
tiempo, define la característica de reinicio opcional. 29

Curvas Tiempo - Corriente

Constantes y exponentes para características estándar

30
Curvas Tiempo - Corriente

La curva que se muestra en el

lado izquierdo de la gráfica, y la
curva característica que se
muestra en el lado derecho de la
trama. Los límites superior e
i n fe ri o r d e l a s b a n d a s d e
conformidad son 1,15 y 0,85
veces la característica definida
en la Tabla. La banda de
conformidad para la
característica de reinicio
opcional se extiende de 0,05 a
0,9 múltiplos de corriente de
arranque.
31
Curvas Tiempo - Corriente

32
Curvas Tiempo - Corriente

33
Nomenclatura, selección y aplicación de protecciones

Clases de Protección

El objetivo de un sistema de protección consiste en reducir la influencia de una falla en el

sistema, hasta tal punto que no se produzcan daños relativamente importantes en él, ni que
tampoco ponga en peligro seres vivos.

IED (Dispositivos Electrónicos Inteligentes)

Permite diseñar un sistema de manera distribuida, afrontando los problemas de forma

separada junto con una solución integrada, obteniendo un ahorro en el costo debido a los
propios equipos de protección, control y medición realizan las funciones de recogida de
datos, operación y en algunos casos funciones automáticas, logrando que la inversión
adicional se reduzca a una red de comunicaciones en la propia instalación.

34

Nomenclatura, selección y aplicación de protecciones

Protección Diferencial (87)

▪ Opera cuando el vector de diferencia entre dos o más cantidades eléctricas similares,  excede
un valor predeterminado.
▪ Compara las corriente de entrada y salida del elemento protegido
▪ Opera abriendo los interruptores en ambos extremos del elemento protegido
▪ Sirve para proteger contra fallas internas en el transformador

Operación incorrecta del relé diferencial

▪ Niveles de voltajes diferentes.

▪ Desfasamiento de 30 grados entre las señales de entrada y salida.
▪ Corriente inicial de magnetización
▪ La protección diferencial siempre se activa cuando detecta fallas dentro del sistema que esta
protegiendo.
35
:

Nomenclatura, selección y aplicación de protecciones

Protección sobrecorriente (50-51)

▪ Pueden ser temporizados o instantáneos.

▪ Difíciles de coordinar, poco selectivos.
▪ Se utilizan como protección de respaldo en transformadores de potencia.
▪ Necesidad de cambios de ajuste al cambiar la configuración del sistema y/o la corriente de
carga.
▪ Mejora de la actuación a través de direccionalidad.

Protección de temperatura o térmico (49)

Son termómetros acondicionados con micro interruptores para mandar señales de alarma de
disparo para la desconexión de carga o para arrancar ventiladores.

Protección de presión (63)

Se aplica para protección de transformadores de potencia para detectar y desfogar sobre

presiones internas que puedan resultar peligrosas y cuyo origen sean falla internas. 36

Nomenclatura, selección y aplicación de protecciones

Protección de presión súbita (63)

Esta colocado en la parte superior del tanque del transformador. Este relé opera con las
variaciones bruscas dentro del tanque del transformador originada por los gases que se
producen durante las fallas internas.

Protección direccional (91-92)

Estos operan cuando la corriente observada circulando en una dirección de referencia es

mayor o igual al valor de ajuste.

La direccionalidad se logra por medio de una señal auxiliar que generalmente es un voltaje,
u otra corriente.

37

Nomenclatura, selección y aplicación de protecciones

Protección direccional de falla a tierra (64)

Para detección de fallas a tierra, sistemas de alta resistencia a tierra o sistemas trifásicos
compensados.

Para detección de fallas a tierra, mediante la medida de corriente de generadores

directamente conectados al barraje.

Protección instantánea (50)

El término instantáneo significa que no tiene retardo de tiempo inicial, generalmente los
relés de atracción son instantáneos.

38

Nomenclatura, selección y aplicación de protecciones

Protección temporizada (51)

Algunos relés tienen tiempo de operación ajustable y otros son instantáneos. Algunas
veces se puede utilizar relés auxiliares (temporizadores) para tener retardo de tiempo en los
relés instantáneos.

Los de tiempo inverso proporcionan una protección total más rápida en aplicaciones donde
las magnitudes de corriente de falla disponibles varían significativamente como resultado de
los cambios frecuentes en la fuente de impedancia debida a la carga e interrupción del
sistema.

39
Nomenclatura, selección y aplicación de protecciones
Protección de tiempo muy inverso (53B)

Proporcionan una protección total más rápida en aplicaciones donde la magnitud de la

corriente de fallo disponible sigue siendo constantes debido a una capacidad de generación
relativamente constante.

La variación en la magnitud de la corriente de avería a través del relé es por lo tanto

dependiente, principalmente de la localización de la falla con respecto al relé.

Protección de tiempo extremadamente inverso (77B)

Proporcionan la tolerancia máxima para permitir la captación de carga en frío, como

resultado de una interrupción extendida del servicio, que da lugar a una acumulación
pesada de cargas.

A menudo las corrientes de entrada producen considerablemente un exceso de corriente de

carga completa del alimentador durante un corto período después de que es energizado el
40
alimentador.

Protecciones en sistemas de puesta a tierra.

Perturbaciones

Existen muchas causas que pueden perturbar el sistema eléctrico, entre ellas se tiene:

▪ Perforaciones en los aislantes de máquinas y cables, producida por envejecimiento,

por corrosión o por calentamiento.
▪ Descargas atmosféricas y sobrevoltajes interiores.
▪ Influencia de animales.
▪ Destrucciones mecánicas.
▪ Factores humanos.
▪ Exceso de carga conectada a la línea.
▪ Puestas a tierra.

41

Protecciones en sistemas de puesta a tierra.

Todas las perturbaciones se pueden reducir a cinco grupos principales:

Cortocircuito. Hay conexión directa entre dos o más conductores de distinta fase,
aumentan extraordinariamente la intensidad de la corriente que atraviesa un circuito
eléctrico. Son de efectos destructivos en las máquinas y redes eléctricas.
Sobrecarga. El circuito trabaja con mayor corriente con la que está proyectado. Sus
efectos son nocivos para máquinas y conductores provocando calentamiento que a la larga
ocasionan perforaciones en los aislantes y cortocircuitos. Ocasionan también bajo
rendimiento en las máquinas
El retorno de corriente. Se produce sobre todo en los circuitos de corriente continua,
cuando la intensidad de corriente del circuito disminuye hasta valores inferiores a cero;
como la intensidad es de valor negativo, el sentido de la corriente se invierte.
El subvoltaje. Cuando la tensión en la central es inferior a la nominal, se convierte en
perjudicial porque la carga conectada a la red no puede disminuir su potencia y al ser la
tensión menor de la prevista, compensa este efecto con una mayor intensidad absorbida,
es decir, una sobreintensidad.
42
.

Protecciones en sistemas de puesta a tierra.

El sobrevoltaje. Es lo contrario al subvoltaje, es decir que él voltaje en la central es mayor
que la nominal, con el consiguiente riesgo de perforación de los aislantes.

Dispositivos de protección

▪ Etapa de entrada, detecta las señales procedentes de una perturbación convirtiéndoles

en señales aptas para ser interpretadas por los relés de protección. Por lo general los
órganos de entrada son los TC y TP.
▪ Etapa de conversión. Convierten las señales procedentes de la etapa de entrada de tal
forma que puedan medirse en la siguiente etapa de medición.
▪ Etapa de medición. Es la etapa más importante, aquí se miden las señales
procedentes de las etapa anteriores y se decide de acuerdo con el valor de la medición,
cuando debe entrar en funcionamiento el correspondiente dispositivo de protección
▪ Etapa de salida. Amplifica las señales procedentes de la etapa de medida, las etapas
de salida clásicos son los contactores de mando o los elementos lógicos con sus
correspondientes dispositivos de amplificación.
43

Protecciones en sistemas de puesta a tierra.

▪ Etapa de accionado. Por lo general es la bobina de mando de los disyuntores que

producen la desconexión.
▪ Etapa de Alimentación. Que es una fuente auxiliar de tensión, como baterías, la propia
red o a través de los correspondientes TC y TP.

Las etapas de Conversión, Medida y Salida están generalmente englobados en un solo

dispositivo denominado relé de protección.

Sobrevoltajes

Los sobrevoltajes temporales ocurren en las fases sanas a tierra.

Su amplitud depende de las condiciones de puesta a tierra del neutro del sistema, de la
localización de la falla y del nivel de voltaje.

44

Protecciones en sistemas de puesta a tierra.

La filosofía de puesta a tierra del neutro implica dos posibilidades:

▪ Un sistema no puesto a tierra (aislado)

▪ Un sistema puesto a tierra.

Los sistemas puestos a tierra tienen las siguientes características generales:

▪ Presentan valores menores de sobrevoltajes en las fases sanas con fallas a tierra que
los sistemas aislados.
▪ No presentan altos valores de sobrevoltajes con fallas intermitentes a tierra.
▪ Todos los puntos vulnerables del sistema deben ser puestos a tierra.
▪ En general presentan valores de corriente de falla a tierra más alto que los sistemas
aislados

45

Protecciones en sistemas de puesta a tierra.

Los sistemas puestos a tierra pueden ser:

Sólidamente puestos a tierra. Cuando no existe un elemento adicional entre el punto de

conexión y tierra. Sus características:

▪ Las fallas son limpiadas rápidamente.

▪ Son menos costosos, pueden ser de aislamiento reducido.
▪ Todas las fallas deben ser eliminadas con la apertura de la línea.
▪ Próximo al punto de puesta a tierra las corrientes de falla monofásicas a tierra son muy
altas excediendo muchas veces la corriente de cortocircuito trifásica.

46
Protecciones en sistemas de puesta a tierra.

Los sistemas aislados tienen las características siguientes:

▪ Presentan como principal ventaja su posibilidad de limpiar fallas a tierra sin la

interrupción del servicio.
▪ Tienen menores corrientes de falla a tierra que los sistemas puestos a tierra por lo que
ejercen una menor influencia inductiva en los circuitos de comunicación
▪ Presentan altos valores de sobrevoltajes, 5 a 6 veces el voltaje nominal del sistema,
con fallas intermitentes a tierra.
▪ Los pararrayos tienen que ser, como mínimo, de voltaje nominal igual al voltaje de
línea.

47
Protecciones en sistemas de puesta a tierra.

Las consecuencias derivadas de esta situación son:

▪ Los consumidores mantienen el voltaje normal entre sus fases, pero el voltaje respecto
a tierra en las fases no falladas se incrementa a raíz de tres veces el voltaje de fase
pudiendo alcanzar el valor de voltaje de línea en el caso que la falla ocurra en el instante
de tiempo en que el voltaje en la fase fallada tiene su valor máximo.
▪ Se producen caídas de voltaje peligrosas en le suelo en la proximidades del punto de
falla.
▪ Elevación brusca del potencial del punto neutro con las consecuentes sobrevoltajes
transitorias en el caso de falla intermitentes.

48
Protecciones en sistemas de puesta a tierra.

Sobrevoltajes temporales debido a la resonancia.

Se producen, generalmente, en la conexión o desconexión de sistemas con elementos

reactivos. Su amplitud puede alcanzar valores muy altos y deben utilizarse medios para su
prevención de manera que no afecten el aislamiento del sistema.

Condiciones probables de resonancia.

▪ Sistemas de distribución que alimentan extensas redes basado en cables subterráneos.

▪ Condensadores estáticos (mejorar el factor de potencia) y transformadores.

49

Protecciones en sistemas de puesta a tierra.

Sobrevoltajes por energización y reenergización de líneas.

Provoca sobrevoltajes de fase a fase y de fase a tierra cuya amplitud depende, entre otros,
de la situación del otro extremo de la línea, de la longitud de esta, del nivel de voltaje, de la
potencia de cortocircuito y del empleo o no de reactores compensadores o resistencias de
preinserción en los interruptores.

Sobrevoltajes debido a la limpieza de fallas

La condición más crítica para una apertura se presenta bajo condición de falla ya que se tiene
una corriente muy alta y un factor de potencia cercano a cero.

50
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Protección contra las Sobrecargas.

Protege las máquinas, transformadores y líneas contra cualquier sobre elevación de la

temperatura, esencialmente es una protección térmica basada en medición directa o
indirecta de la temperatura.

Como el calentamiento es función del tiempo y de la intensidad, se emplearán relés con

retardo dependiente de la intensidad.

La protección contra sobrecargas exige tiempos muy largos y tan dependientes de la

intensidad como fuera posible.

No se utiliza en las redes aéreas.

51

Esquemas de protección, selección y aplicación en sistemas

radiales, en laso y anillo.

Protección de máxima intensidad, de tiempos escalonados.

Se emplean relés de máxima intensidad, que desbloquean cuando la corriente sobrepasa

el valor previamente fijado.

Es el más sencillo, el más antiguo y el mas extendido.

Puede realizarse con relés directos de desconexión sin transformadores de intensidad ni

batería de acumuladores.

Esta limitado a los sistemas radiales.

52

Esquemas de protección, selección y aplicación en sistemas

radiales, en laso y anillo.

Los tiempos de funcionamiento de los relés cercanos al generador son elevados, para
reducirlos al mínimo es necesario utilizar disyuntores rápidos y relés de gran precisión de
retardo independiente de la intensidad.

Si necesitamos relés de retardo dependientes de la intensidad el escalonamiento mínimo

admisible debe respetarse cuando los relés son atravesados por la intensidad máxima posible.

En el caso de un sistema cuya corriente de cortocircuito estuviera limitada principalmente por

la impedancia de las líneas, sería posible una reducción del escalonamiento del relé
dependiente.

53

Esquemas de protección, selección y aplicación en sistemas

radiales, en laso y anillo.

Radial o en antena

54
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Doble Radial

55
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Bucle Abierto

56
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.
Protección de Mínima Impedancia.

Un cortocircuito no está siempre caracterizado por una sobre intensidad, consideremos el

caso de una central generadora en donde la corriente de cortocircuito a carga débil sea
inferior a la corriente de servicio a plena carga con todas las máquinas en servicio.

El funcionamiento de la protección no debe depender de una sobre intensidad sino de un

subvoltaje, o de una disminución de la relación:

U
Z=
I

57

Esquemas de protección, selección y aplicación en sistemas

radiales, en laso y anillo.

58
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Protección Direccional

El objeto de esta protección es reconocer en qué dirección se encuentra un defecto,

constituye uno de los elementos de una protección compuesta.

Estos relés direccionales solamente cierran sus contactos cuando la energía circula en un
sentido determinado.

Se emplean relés de potencia, midiendo potencia monofásica o trifásica, activa, reactiva o

compuesta.

59

Esquemas de protección, selección y aplicación en sistemas

radiales, en laso y anillo.

Principio del sistema de protección

diferencial. G barras generadoras, K
barras receptoras, A,B,C,D,E, líneas de
transmisión de la energía, F punto de
cortocircuito sobre la línea E, 1,2,3,4,5,
relés direccionales que solamente
funcionan cuando la energía circula en la
dirección de la flecha, 6,7,8,9,10 relés de
máxima intensidad temporizados.

60
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Estos relés trabajan con una intensidad muy pequeña por lo cual se arman en
combinación con relés de máxima intensidad, para conseguir la desconexión del
disyuntor es necesario:

▪ La energía tenga un sentido determinado.

▪ La intensidad exceda de un límite.

Al establecer las conexiones de los circuitos de intensidad y de voltaje, debe tenerse

en cuenta las condiciones de funcionamiento en caso de cortocircuito.

61
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Los circuitos de intensidad y voltaje no se alimentan con la intensidad y el voltaje de

una misma fase, ya que si esta es la fase cortocircuitada se tienen valores de
tensión y factor de potencia muy bajos que dificultan el funcionamiento del relé.

Por esta razón se prefiere aplicar tensiones compuestas por ello hay dos formas:

▪ El circuito de voltaje se deriva entre la misma fase de la corriente y la fase

anterior a ésta, de forma que cuando el factor de potencia en el sistema sea igual
a la unidad, en el relé la tensión retrase 30° respecto a la intensidad.

62
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

El relé trabajara en un sentido

determinado, que puede ser él de
abrir o cerrar contactos. Al
invertirse el sentido de la energía
por causa de un defecto, se
invierte también el sentido de la
intensidad respecto al voltaje y él
relé trabajaría en sentido contrario.

63
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

64
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

▪ El circuito de voltaje del relé se

conecta entre las fases que no
corresponden con la que atraviesa
el circuito de intensidad, de forma
que cuando el factor de potencia en
el sistema sea igual a la unidad, en
el relé el voltaje esté retrasado 90°
respecto a la intensidad.

65
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Protección Diferencial Longitudinal

Esta basada en la comparación de las intensidades en los dos extremos del conductor
que se debe proteger. Si no hay defecto en este conductor la intensidades son iguales
pero si hay defecto en este conductor hay una diferencia de intensidades.

Funciona si el defecto esta en el sector protegido independientemente de sobre corrientes

debidas a causas ajenas, lo que nos quiere decir que es una protección altamente
selectiva.

Los TC tienen que ser rigurosamente idénticos, ya que de lo contrario por el relé
circularía una corriente de compensación lo que llevaría a una desconexión no
programada.

66

Esquemas de protección, selección y aplicación en sistemas

radiales, en laso y anillo.

Protección contra los defectos a tierra

de una red puesta a tierra en varios
puntos.

67
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Protección contra cortocircuitos de una

red contarías fuentes de energía.

68
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Protección de líneas en paralelo.

69
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Protección Diferencial Compensada.

Conocida también como protección de porcentaje, es insensible a los errores y a la

diferencias entre las relaciones de transformación de los TC.

Lleva dos arrollamientos, uno de ellos está recorrido por la diferencia de las corrientes
medidas, es decir la corriente diferencial y el otro está recorrido por las mismas
corrientes medidas es decir la corriente que atraviesa el elemento a proteger.

El primer arrollamiento tiende a provocar el funcionamiento del relé y el segundo tiene a

mantener el relé en reposo.

70

Esquemas de protección, selección y aplicación en sistemas

radiales, en laso y anillo.

Protección de Distancia

Si se utiliza relés de sobre intensidad por escalonamiento resultaría demasiado altos los
ajustes de tiempo en los últimos escalonamientos.

El tiempo de desconexión sería demasiado alto ocasionando por ejemplo que las
máquinas síncronas puedan salir de sincronismo.

Los relés de distancia tienen un tiempo de funcionamiento proporcional a la distancia en

que ha ocurrido el defecto, de tal manera que se produce una avería en cualquier parte
del sistema los relés más próximos a este punto disparan antes que los más alejados.

71

Esquemas de protección, selección y aplicación en sistemas

radiales, en laso y anillo.

Protección de un bucle cerrado

mediante relés direccionales y
selectividad cronométrica.

72
Esquemas de protección, selección y aplicación en sistemas
radiales, en laso y anillo.

Protección de un bucle cerrado

mediante relés direccionales y
selectividad lógica.

73
 Universidad Politécnica Salesiana

probles@ups.edu.ec @pablorobles
