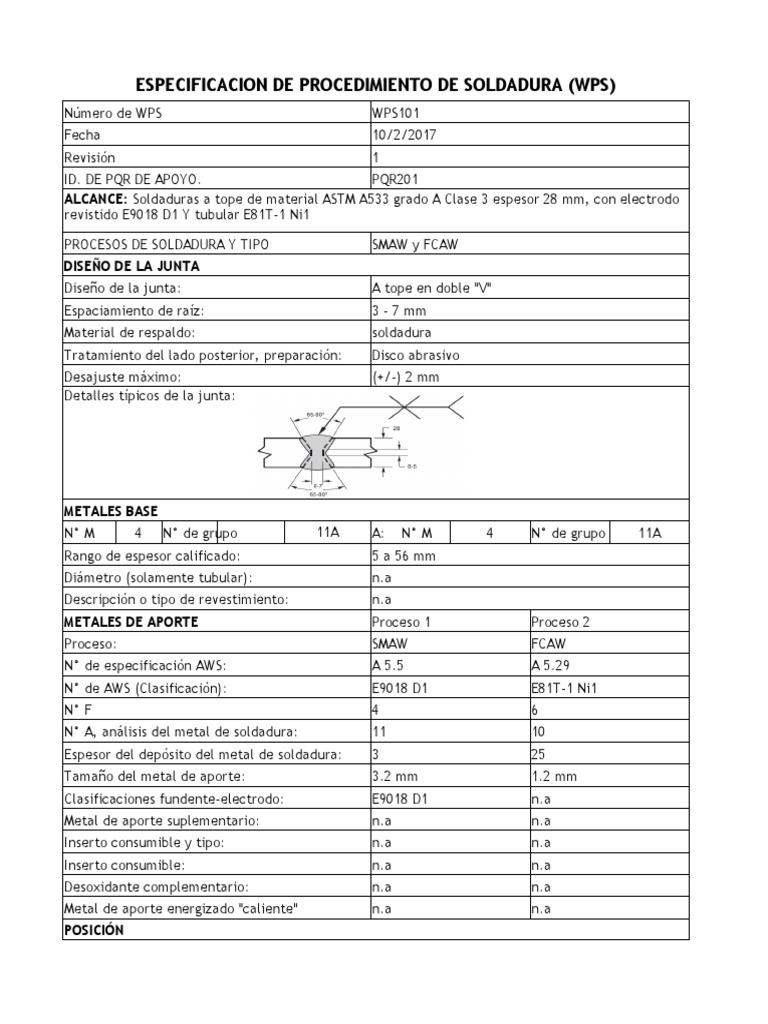

ESPECIFICACION DE PROCEDIMIENTO DE SOLDADURA (WPS)

Número de WPS WPS101

Fecha 10/2/2017
Revisión 1
ID. DE PQR DE APOYO. PQR201
ALCANCE: Soldaduras a tope de material ASTM A533 grado A Clase 3 espesor 28 mm, con electrodo
revistido E9018 D1 Y tubular E81T-1 Ni1

PROCESOS DE SOLDADURA Y TIPO SMAW y FCAW

DISEÑO DE LA JUNTA
Diseño de la junta: A tope en doble "V"
Espaciamiento de raíz: 3 - 7 mm
Material de respaldo: soldadura
Tratamiento del lado posterior, preparación: Disco abrasivo
Desajuste máximo: (+/-) 2 mm
Detalles típicos de la junta:

METALES BASE
N° M 4 N° de grupo 11A A: N° M 4 N° de grupo 11A
Rango de espesor calificado: 5 a 56 mm
Diámetro (solamente tubular): n.a
Descripción o tipo de revestimiento: n.a
METALES DE APORTE Proceso 1 Proceso 2
Proceso: SMAW FCAW
N° de especificación AWS: A 5.5 A 5.29
N° de AWS (Clasificación): E9018 D1 E81T-1 Ni1
N° F 4 6
N° A, análisis del metal de soldadura: 11 10
Espesor del depósito del metal de soldadura: 3 25
Tamaño del metal de aporte: 3.2 mm 1.2 mm
Clasificaciones fundente-electrodo: E9018 D1 n.a
Metal de aporte suplementario: n.a n.a
Inserto consumible y tipo: n.a n.a
Inserto consumible: n.a n.a
Desoxidante complementario: n.a n.a
Metal de aporte energizado "caliente" n.a n.a
POSICIÓN
Posiciones de soldadura: 3G
Progresión para soldadura vertical: Ascendente
TEMPERATURA DE PRECALENTAMIENTO Y ENTRE PASES
Precalentamiento mínimo: 65°C
Temperatura máxima entre pases: 300°C
Mantenimiento de precalentamiento: manta termica o boquilla de oxicorte
TRATAMIENTO TÉRMICO (PWHT)
Tipo de PWHT: n.a
Temperatura de PWHT: n.a
Tiempo de sostenimiento de PWHT: n.a
Velocidad de calentamiento y de enfriamiento: n.a
GAS DE PROTECCIÓN
Tipo y % de composición (si aplica) Rango de Caudal
Gas de protección de la antorcha: FCAW: Mezcla Ar- CO2 (SG-AC-20) FCAW: 15 - 17 LPM
Gas de protección de la raíz: n.a n.a
Protección del medio ambiente: n.a
Presión de vacío: n.a
Tamaño de tobera de gas: 20 mm
ESPECIFICACIONES ELÉCTRICAS
Proceso: SMAW FCAW
Diámetro del metal de aporte: 3.2 mm 1.2 mm
Tipo de corriente Y polaridad: DCEP DCEP
Rango de amperaje: 100 - 130 A 210 - 260 A
Modo de transferencia: n.a n.a
Velocidad de alimentación del alambre (m/min) n.a 6 - 7.6 m/min
Rango de voltaje: 20 - 25 V 23 - 28 V
N° de especificación del tungsteno: n.a n.a
Clasificación del tungsteno: n.a n.a
Diámetro del electrodo de tungsteno: n.a n.a
Entrada máxima de calor (kJ/mm): 3 J/mm 2 J/mm
Corriente pulsada: n.a n.a
VARIABLES
Electrodo simples a múltiples: simple simple
Espaciamiento de electrodo (mm): n.a n.a
Pasada simple o múltiples: simple multiples
Distancia de punta de contacto a pieza (mm): 2 - 4 mm 10 - 20 mm
Limpieza: grata metalica grata metalica
Martillado: n.a n.a
Técnica convencional o de ojo de cerradura: convencional convencional
Cordón recto o en zig-zag: recto zig-zag
Rango de velocidad de desplazamiento (mm/min 120 - 150 mm/min 280 - 360 mm/min
