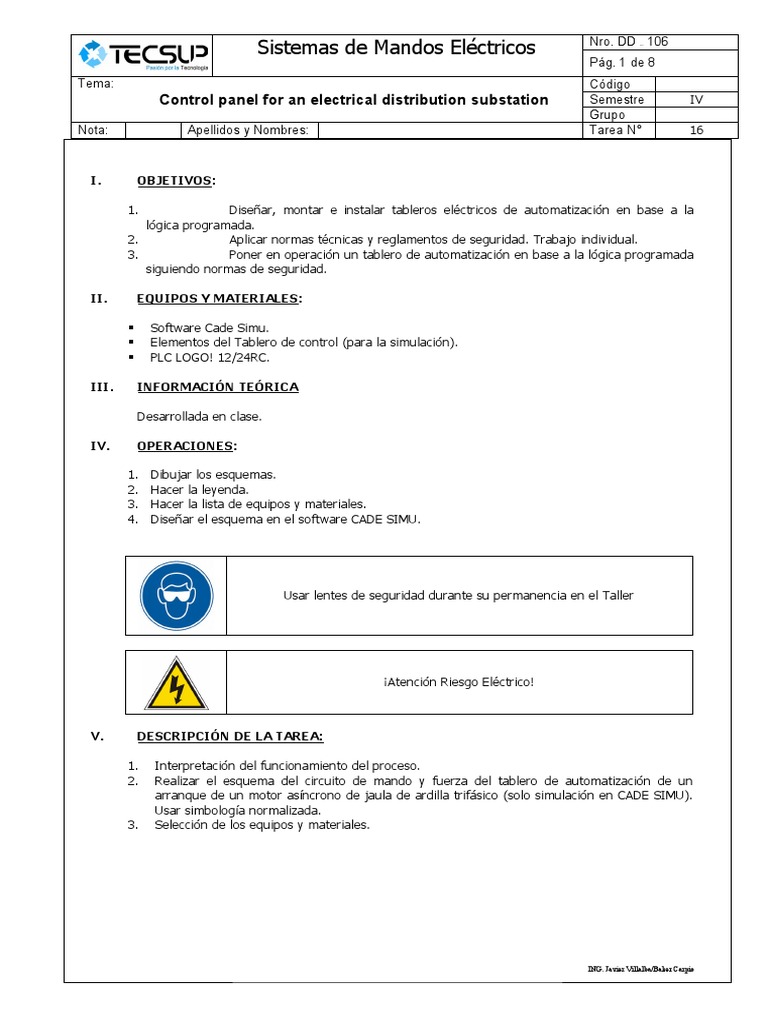

Sistemas de Mandos Eléctricos Nro.

DD 106 2015-1

Pág. 1 de 8
Tema: Código
Control panel for an electrical distribution substation Semestre IV
Grupo
Nota: Apellidos y Nombres: Tarea N° 16

I. OBJETIVOS:

1. Diseñar, montar e instalar tableros eléctricos de automatización en base a la

lógica programada.
2. Aplicar normas técnicas y reglamentos de seguridad. Trabajo individual.
3. Poner en operación un tablero de automatización en base a la lógica programada
siguiendo normas de seguridad.

II. EQUIPOS Y MATERIALES:

 Software Cade Simu.

 Elementos del Tablero de control (para la simulación).
 PLC LOGO! 12/24RC.

III. INFORMACIÓN TEÓRICA

Desarrollada en clase.

IV. OPERACIONES:

1. Dibujar los esquemas.

2. Hacer la leyenda.
3. Hacer la lista de equipos y materiales.
4. Diseñar el esquema en el software CADE SIMU.

Usar lentes de seguridad durante su permanencia en el Taller

¡Atención Riesgo Eléctrico!

V. DESCRIPCIÓN DE LA TAREA:

1. Interpretación del funcionamiento del proceso.

2. Realizar el esquema del circuito de mando y fuerza del tablero de automatización de un
arranque de un motor asíncrono de jaula de ardilla trifásico (solo simulación en CADE SIMU).
Usar simbología normalizada.
3. Selección de los equipos y materiales.

ING. Javier Villalba/Baker Carpio

 VI.
ANÁLISIS DE TRABAJO SEGURO (ATS)

FECHA
TAREA: DIA MES AÑO

LABORATORIO AMBIENTE:
EQUIPO DE
DOCENTE:

FIRMA
TRABAJO
TALLER SESIÓN N°

1. 4.

FIRMA
FIRMA
ALUMNOS
(Apellidos y 2. 5.

FIRMA
FIRMA
Nombres)

3. 6.

FIRMA
FIRMA

CARACTERÍSTICAS DE EQUIPOS Y HERRAMIENTAS:

OTROS
PASOS DE LA TAREA RIESGOS MEDIDAS DE CONTROL
(ESPECIFICAR PARA
CADA PASO)

4
Sistemas de Mandos Eléctricos

10

11

12
Nro. DD 106 2015_1

Página 2 de 8
 Nro. DD 106
Sistemas de Mandos Eléctricos
2015_1

Página 3 de 8

VI. CONDICIONES DEL SISTEMA:

El sistema deberá cumplir las siguientes condiciones:

1. Tenemos un sistema control de la temperatura de un transformador de potencia

OFAF, en una subestación de distribución.

2. Para controlar la temperatura, tenemos un termostato (-B1Q) y una protección

térmica (-F1F), que desconectara el transformador en caso la corriente eléctrica y la
temperatura sean elevadas; el termostato controlara los siguientes elementos:
Electrobomba (-M1M) que funciona con un variador de velocidad programado a dos
velocidades y el tipo de control es remoto, este ayudara a impulsar el movimiento del
aceite dentro del transformador; ventiladores que funciona con motores de jaula de
ardilla (–M2M), estos funcionan con un arranque directo y ayudan a disipar el calor.

3. El variador de velocidad que activa la electrobomba (-M1M), está programado para

que se pueda generar dos velocidades, la primera 30 Hz a una temperatura menor de
20 °C y la segunda 60 HZ a una temperatura mayor a 20 °C; pero si el termostato
mide más de 40 °C se activaran los ventiladores (-M2M). Además, si el termostato
mide la temperatura más de 40 °C, y la protección térmica mide una corriente mayor
a la programada, se desconectará el transformador por medio de dos interruptores
automáticos uno el lado de media tensión y el otro en el lado de baja tensión.

4. Para que funcione el sistema de control tengo que presionar (–S2Q) y, dependiendo
de la temperatura del transformador se activara la electrobomba (-M1M) y los
ventiladores (-M2M).

5. Para que apague el sistema de control y se desconecte el transformador, podemos

presionar la parada de emergencia (-S0Q), presionar el pulsador stop (-S1Q) o que la
protección térmica se active y la temperatura del transformador este con un valor
mayor a 40 °C; además, si el relé térmico de los motores de ventilación o el variador
activaran alguna alarma por exceso de corriente, se apagaran los motores pero no
desconectara el transformador, y encenderá una lámpara (-H1H) que indique que
existe una falla en estos.
 Nro. DD 106
Sistemas de Mandos Eléctricos
2015_1

Página 4 de 8
 Nro. DD 106
Sistemas de Mandos Eléctricos
2015_1

Página 5 de 8
 Nro. DD 106
Sistemas de Mandos Eléctricos
2015_1

Página 6 de 8

VII. TIEMPO DE EJECUCIÓN:

5 horas pedagógicas.

VIII. OBSERVACIONES Y CONCLUSIONES:

 Nro. DD 106
Sistemas de Mandos Eléctricos
2015_1

Página 7 de 8
 Nro. DD 106
Sistemas de Mandos Eléctricos
2015_1

Página 8 de 8

Nota:

También Ud. debe de construir las tablas en la cual debe de estar las variables de
entrada y salida, cada una de ellas debe de estar descrita con la aplicación respectiva,
borneras respectivas y característica técnica de los elementos usados.

Entradas:

Tabla 1
ÍTEM VARIABL TB0 I/O DESCRIPCIÓN
E
01 S0 DI Botonera de emergencia de 600mA/660Vac
02 S1 Botonera de marcha 600mA/660Vac

Salidas:

Tabla 2
ÍTEM VARIABL TB0 I/O DESCRIPCIÓN
E
01 KM1 DO Contactor principal tripolar de 14A /660V ac AC3
02

Los esquemas que se presentaran en el informe deben de cumplir con la norma

IEC 1082-1
