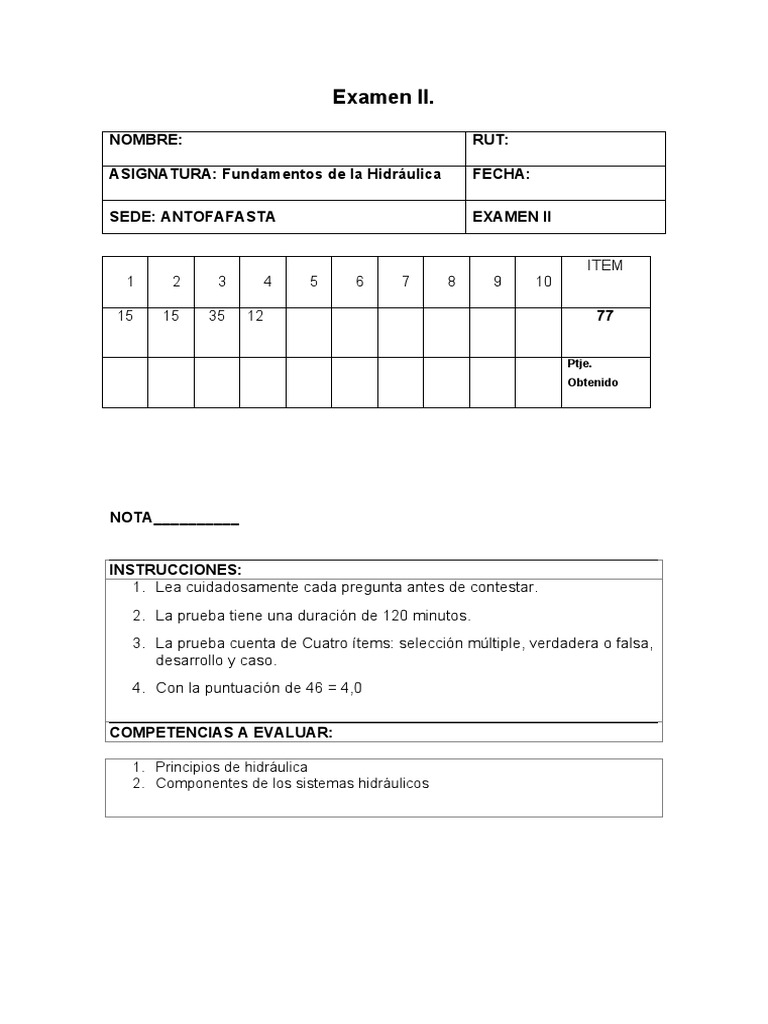

Examen II.

NOMBRE: RUT:

ASIGNATURA: Fundamentos de la Hidráulica FECHA:

SEDE: ANTOFAFASTA EXAMEN II

ITEM
1 2 3 4 5 6 7 8 9 10

15 15 35 12 77

Ptje.
Obtenido

NOTA__________

INSTRUCCIONES:
1. Lea cuidadosamente cada pregunta antes de contestar.
2. La prueba tiene una duración de 120 minutos.
3. La prueba cuenta de Cuatro ítems: selección múltiple, verdadera o falsa,
desarrollo y caso.
4. Con la puntuación de 46 = 4,0

COMPETENCIAS A EVALUAR:

1. Principios de hidráulica
2. Componentes de los sistemas hidráulicos
ITEM I: Selección múltiple (1 Puntos C/U)

Encierre en un círculo la respuesta correcta

1.- La presión de apertura de la válvula de alivio de en un tanque presurizado

cuando cae la presión es de:
a) 0,5 kpa cuando la presión del tanque cae.
b) 0,5 Psi cuando la presión del tanque cae.
c) 10 a 30 kpa cuando la presión del tanque cae.
d) 10 a 30 Psi cuando la presión del tanque cae.

2.- La válvula de alivio de vacío no tiene el o los siguientes propósitos:

a) Evitar el vacío
b) Limitar la presión máxima
c) Es del tipo ecológico
d) b y c son correctas

3.- Los acumuladores de cámara de aceite usados en el equipo móvil:

a) Varían en tamaño, desde 40,5 L hasta 50,5 L.
b) Varían en tamaño, desde 0,5 L hasta 57 L.
c) No son utilizados en equipo móvil.
d) No varían en tamaño

4.- ¿Que componentes transforman la energía hidráulica a mecánica?:

a) El grupo de cilindros.
b) La bomba hidráulica.
c) Las válvulas hidráulicas.
d) Los filtros hidráulicos.

5.- ¿Que componentes conectan las mangueras a la maquina?:

 a) Las válvulas.
b) Los filtros.
c) Los acoplamientos.
d) Todas las anteriores.

6. Un cilindro hidráulico con doble vástago su mayor fuerza la efectúa al lado:

a) Lado vástago.
b) Lado cabeza.
c) Lado que sale.
d) La fuerza es igual en ambos lados.

7. En una tubería con un orificio restrictor la presión será mayor:

a) Antes del orificio.
b) Al medio del orificio.
c) Después del orificio.
d) Ambas presiones serán iguales.

8. Cuando medimos la velocidad de un implemento estamos comprobando:

a) La Dirección.
b) La potencia.
c) El Flujo.
d) La Presión.

9. Cuál es la presión en el cilindro si se levanta una carga de 50000 Lbf si el

diámetro del pistón es de 12 Pulg.
a) 4,42 Psi
b) 44,23 Psi
c) 442,32 Psi
d) 4423,21 Psi

10. Calcule el flujo de salida de una bomba clasificada a 380 cc/rev que gira a
2.000 rpm.
a) 7600 l/min
 b) 3700 l/min
c) 370 l/min
d) 760 l/min

11. La hidromecánica es:

a) La ciencia que estudia el óleo hidráulico
b) La ciencia que estudia el comportamiento de los fluidos
c) La ciencia que estudia el comportamiento de los líquidos
d) La ciencia que estudia el comportamiento de los líquidos, gases y
sólidos.

12. La viscosidad es:

a) Es el espesor del aceite y su resistencia a fluir
b) Es su poder de lubricar y enfriar
c) La capacidad de que el aceite no se comprima
d) Es el espesor del aceite y su resistencia a caer

13. La presión de un circuito hidráulico es producida por:

a) La velocidad de la bomba
b) La posición de la válvula de control de dirección
c) La carga en un accionador o a la resistencia al flujo
d) La posición de la válvula de control de presión

14. ¿Qué componentes evitan que el aceite hidráulico salga del sistema?:
a) Los filtros.
b) Los tapones.
c) Los acoplamientos.
d) Los sellos.
15. ¿Qué componente transporta la potencia hidráulica en un sistema
hidráulico?:
a) La bomba hidráulica.
b) El motor Hidráulico.
c) El fluido hidráulico.
 d) Las Mangueras.

ITEM II: Verdadero o Falso (1punto C/U)

Seleccione verdadero o falso según corresponda, justifique las falsas.

1- Los deflectores no permiten que las burbujas del aceite de retorno lleguen a
la superficie evitando las ondas.
a) Verdadero
b) Falso

2.- Mantiene los contaminantes fuera de la abertura usada para llenar o añadir
aceite al tanque, se refiere a tubo de llenado
a) Verdadero
b) Falso

3.- Las bombas de paletas utilizadas por Caterpillar son de caudal negativo.
a) verdadero
b) Falso

4.- El tubo de llenado permite llenar correctamente el tanque, no en exceso.

a) Verdadero
b) Falso

5.- La tubería de suministro, permite que el aceite sea cambiado.

a) verdadera
b) falso

6. En un orificio restrictor. A menor diámetro del orificio mayor será la

diferencia de presión.
a) Verdadero
b) falso

7. El enunciado de la Ley de Pascal dice:

 “La presión ejercida en un líquido contenido en un recipiente abierto se
transmite íntegramente en todas las direcciones y actúa con desigual fuerza en
todas las áreas".
a) Verdadero
b) falso

8. El flujo de aceite a través de un orificio no se ve afectado por la

temperatura.
a) Verdadero
b) falso

9. En un sistema hidrostático el líquido sometido a movimiento efectúa

fuerza y energía.
a) Verdadero
b) falso

10. Las pérdidas en un sistema hidráulico se producen solo por fugas.

a) Verdadero
b) falso

11. Si la presión en el sistema aumenta el caudal se mantendrá constante.

a) Verdadero
b) falso

12. Si la presión en un cilindro es de 2.000 psi. Y el diámetro es de 5,06

pulg, la fuerza será de 39 Lb.
a) Verdadero
b) falso

13. Si tenemos un Radio de 3 pulgadas con una fuerza de 1.000

Libras, la presión no es de 17 Psi.
a) Verdadero
 b) falso

14. La válvula de alivio de presión controla la mínima presión del sistema

hidráulico.
a) Verdadero
b) falso

15. Alguna de los fallas en las valvulas vistas en clases pueden ser Golpe de
ariete, Efecto diesel.
a) Verdadero
b) Falso

ITEM III: DESARROLLO (5 Puntos C/U)

Desarrollar y responder las siguientes preguntas.

1. ¿Qué es la hidráulica y la hidromecánica? Y ¿Cuál es la diferencia entre
una bomba y un motor hidráulico?
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
2. Escriba tres funciones del tanque hidráulico, cuatro usos de los
acumuladores cargados de gas en los sistemas hidráulicos y sus cinco
fallas más comunes indicando la causa raíz y el efecto que producen.
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________

3. Escriba la función de 10 componentes de los tanques hidráulicos que

aparecen en la imagen inferior.
1. __________________________________________________________
_________________________________________________________
2. __________________________________________________________
__________________________________________________________
3. __________________________________________________________
_________________________________________________________
4. __________________________________________________________
__________________________________________________________
5. __________________________________________________________
_________________________________________________________
6. __________________________________________________________
_________________________________________________________
7. __________________________________________________________
_________________________________________________________
8. __________________________________________________________
_________________________________________________________
9. __________________________________________________________
_________________________________________________________
10. __________________________________________________________
_________________________________________________________
4. Indique que significan los términos “aguas arriba” y “aguas abajo”,
además dibuje un ejemplo según lo visto en clases de cómo se
interpretan las restricciones en serie y paralelo (Justifique su respuesta).
5. Identifique los tipos de bombas que aparecen en la imagen inferior e
indique el principio de funcionamiento de la N°1 y N°6.
1.
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
______________________________________________________________
6.-
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________

6. ¿Cual es la función de los filtros y como es el flujo atraves de el?.

Ademas Indique los tipos de filtros hidráulicos y su ubicación en el
 equipo,en base a la imagen inferior (referencielos).

_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
7. Explique como se clasifican las valvulas en hidraulica mencionando un
tipo de cada clase y explicando su funcionamiento.

_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________
_______________________________________________________________

ITEM IV: CASO (12 Puntos C/U)

Desarrollar y responder las siguientes preguntas

1. Dibuje un diagrama básico de un actuador lineal de doble efecto, que es

accionado por una válvula direccional de 4/3 actuada por solenoide, centrada
por resorte y de centro cerrado, la bomba hidráulica de pistón axial articulada
accionada por un motor eléctrico, la cual está protegido con una válvula de
alivio de presión, en la línea de alta presión lleva un manómetro, y cuenta con un
GP filtro reforzado, con una v/v bypass, además lleva un enfriador de aceite en
la línea de retorno.
La presión de trabajo del sistema deberá ser de 2500 psi. Y responda ¿Qué
fuerza podrá desarrollar el actuador lineal si el cilindro tiene un diámetro de
12”?
