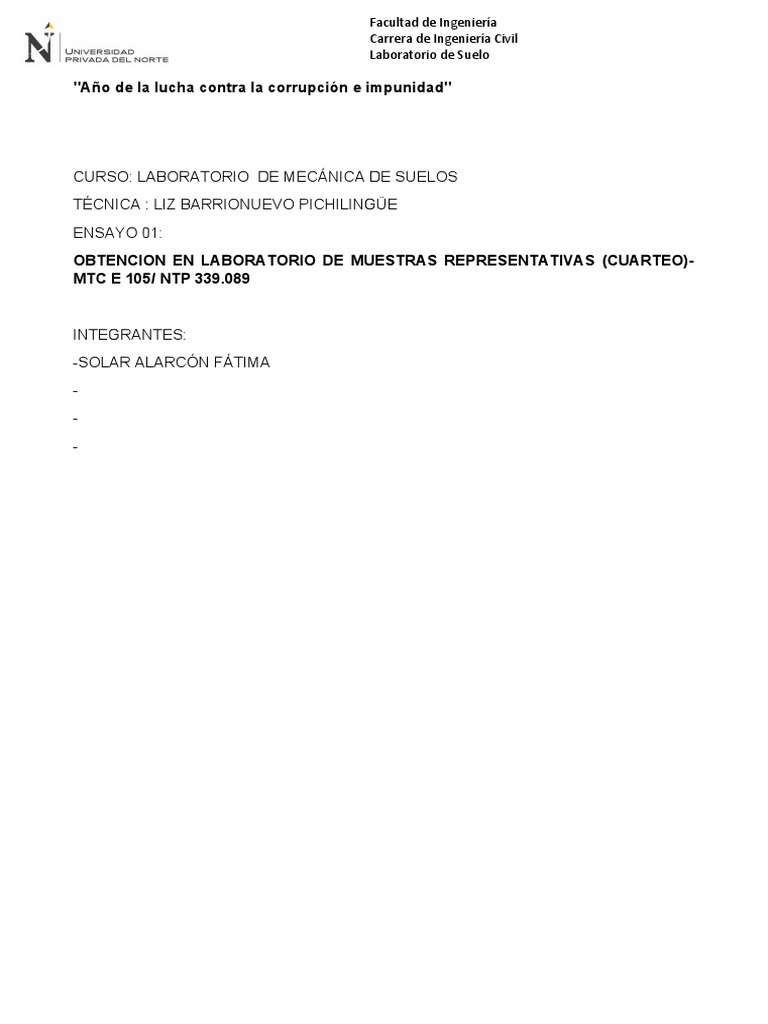

Facultad de Ingeniería

Carrera de Ingeniería Civil

Laboratorio de Suelo

"Año de la lucha contra la corrupción e impunidad"

CURSO: LABORATORIO DE MECÁNICA DE SUELOS

TÉCNICA : LIZ BARRIONUEVO PICHILINGÜE
ENSAYO 01:
OBTENCION EN LABORATORIO DE MUESTRAS REPRESENTATIVAS (CUARTEO)-
MTC E 105/ NTP 339.089

INTEGRANTES:
-SOLAR ALARCÓN FÁTIMA
-
-
-
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

INDICE

1. Introducción

2. Objetivos

2.1 Objetivo general

2.2 Objetivo especifico

3. Referencia Normativa

4. Instrumento y herramientas

5. Procedimiento

6. Expresión de resultados

7.

8.

9.

10.

11.

12.

13.

14.
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

15. ENSAYO N°1: OBTENCION EN LABORATORIO DE MUESTRAS

REPRESENTATIVAS (CUARTEO)- MTC E 105/ NTP 339.089

OBJETIVO:
En este ensayo se busca obtener una muestra representativa necesaria para la ejecución

de los ensayos a realizar.

REFERENCIAS NORMATIVAS:

 NORMA TECNICA PERUANA 339.089 SUELOS: Obtención en laboratorio de

muestras representativas (cuarteo).

 NORMAS MTC E 105

MATERIALES Y EQUIPO
Muestra
Existen dos tipos principales de muestras de suelo que pueden obtenerse a partir de
perforaciones o pozos de prueba:
a) Muestras alteradas: como puede deducirse por su nombre, son muestras lomadas de
las herramientas de perforación. Ejemplos, raspaduras en la barrena, los contenidos en
los muestrarios slit-spoon en la prueba de penetración estándar, residuos encontrados en
la concha o en el agua que regresa, o muestras tomadas a mano en los pozos de prueba.
(Métodos de exploración, 2010)
MUESTRA CALICATA PROFUNDIDAD ESTRATOS
1 1 0.60m Arena arcillosa
Limosa con
desperdicios
1 1 0.80m Arena Arcillosa
Limosa
1 1 1m Arena Limosa
b) Muestras no alteradas: obtenidas al introducir un tubo de paredes finas en el suelo;
proporcionan, en la medida de lo posible, la verdadera estructura y contenido de agua in
situ del suelo examinado. Es importante no introducir el tubo más de lo conveniente para
evitar así que presione los componentes del suelo. Debe tenerse en cuenta que ninguna
mezcla lomada al hacer un muestreo en el suelo puede ser 100 % no alterada. (Métodos
de exploración, 2010).
En este caso utilizamos una muestra alterada, utilizamos el método manual según
normativa NTP 339. 089 haciendo una excavación a campo abierto ( calicata) de 1 metro
de profundidad, en la Av Alfredo Mendiola, Panameriacana Norte.

TABLA N° 1: Perfil de muestreo

 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

Figura N°1 Figura N°2:

Calicata Sacado de

Fuente: Propia

Fuente: Fuente:
Propia Propia

Figura N°3:
Muestra

Fuente:
Propia
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

TAMICES: Los tamices a utilizar cumple con la NTP 350.001. -tamiz N°4 (4.75mm),
N°10 (2 mm) y N°40 (0.425mm)

Figura N° 4:
tamices

Fuente:
Youtube

Martillo de goma
Nos ayuda a golpear el material para eliminar los terrones de suelo.

Figura
N°5:martillo

Fuente:
Google
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

Pala, cucharón metálico o badilejo

Nos ayuda a mezclar el material manejándolo según normativa.
Figura N°6:
cucharón

Fuente:
Google

Regla metálica o de madera,

Nos ayuda a manejar mejor el material facilitando el cuarteo separando el material según
normativa, esta regla debe ser de longitud apropiada.

Figura N°7:
Regla de

Fuente:
Google
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

 Recipiente para la muestra,

Se necesita un envase que no sea afectado por el calor y con suficiente
capacidad para contener la muestra sin peligro de derramarse. Tendrá la forma
conveniente para que el espesor de la muestra no exceda un quinto de la menor
dimensión lateral. Cuando se emplee un horno microondas, el recipiente no
debe ser metálico.

Figura N°8: Taras

Fuente. – Google

PROCEDIMIENTO
Según la norma NTP existen 2 métodos: mecánico y manual. Para este caso, hicimos el
cuarteo manual.
:
1.- Se coloca la muestra sobre una superficie dura, limpia y horizontal evitando cualquier

pérdida de material o la adición de sustancias extrañas.

Figura N°9 cuarteo

Fuente. – Propia (patio UPN)

 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

2.- Se mezcla bien hasta formar una pila en forma de cono, repitiendo esta operación

cuatro veces. Cada palada tomada de la base se deposita en la parte superior del

cono, de modo que el material caiga uniformemente por los lados de este

3.-. Cuidadosamente se aplana y extiende la pila cónica hasta darle una base circular,

espesor y diámetro uniforme, presionando hacia abajo con la cuchara de la pala, de tal

manera que cada cuarteo del sector contenga el material original. El diámetro debe ser

aproximadamente cuatro a ocho veces el espesor.

4.-Se procede luego a dividir diametralmente el material en cuatro partes iguales, de

las cuales se separan dos cuartos diagonalmente opuestos, incluyendo todo el

material fino limpiando luego con cepillo o escoba los espacios libres.

5.- Los dos cuartos restantes se mezclan sucesivamente y se repite la operación hasta

obtener la cantidad de muestra requerida.

Figura N°10 Cuarteo final

Fuente. – Propia (patio UPN)

 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

"Año de la lucha contra la corrupción e impunidad"

CURSO: LABORATORIO DE MECÁNICA DE SUELOS

TÉCNICA : LIZ BARRIONUEVO PICHILINGÜE
ENSAYO 02:
CONTENIDO DE HUMEDAD MTC E 108/ASTM D2216/NTP33.127
INTEGRANTES:
-SOLAR ALARCÓN FÁTIMA
-
-
-
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

ENSAYO N°2: CONTENIDO DE HUMEDAD MTC E 108 / ASTM D2216 / NTP

339.127
OBJETIVO
En este ensayo se busca determinar el porcentaje de humedad para una muestra
de suelo como estrato de arena limosa. La humedad evaporable incluye la
humedad superficial y la contenida en los poros del suelo, pero no considera el
agua que se combina químicamente con los minerales y que no es susceptible de
evaporación por lo que no será incluido en el porcentaje determinado.
REFERENCIAS NORMATIVAS:
NORMA TECNICA PERUANA 339.127 SUELOS
NORMA MTC E 108 Y NORMA ASTM S 2216
MATERIALES Y EQUIPOS
 Balanza
Esta balanza tiene que tener una sensibilidad al 0,1% del peso de prueba en
cualquier punto dentro del rango de uso. Dentro de cualquier intervalo igual al
10% de la capacidad de la balanza, la indicación del peso deberá tener una
precisión dentro del 0,1 % del rango indicado.

 Fuente de calor
Se requiere un horno ventilado capaz de mantener una temperatura alrededor
de 110C  5C, otras fuentes de calor pueden usarse, tales como una plancha
o cocina eléctrica o a gas, lámparas caloríficas eléctricas o un horno
microondas ventilado.

 Recipiente para la muestra,

Se necesita un envase que no sea afectado por el calor y con suficiente
capacidad para contener la muestra sin peligro de derramarse. Tendrá la forma
conveniente para que el espesor de la muestra no exceda un quinto de la menor
dimensión lateral. Cuando se emplee un horno microondas, el recipiente no
debe ser metálico.

Figura 11: Fuente de calor Figura 12: Recipientes

(Horno) (Taras)

Fuente: Propia Fuente: Google

 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

Figura 13: Muestra Figura 14: Balanza

precisión 0.1

Fuente. –Propia (Laboratorio de suelo

UPN)
Fuente: Propia

Muestra:
 Deberá disponerse de una muestra representativa del contenido de humedad
de la fuente de abastecimiento que está evaluándose con una masa no menor a
la cantidad indicada en la siguiente tabla. Además, la muestra debe protegerse
contra la pérdida de humedad antes de determinar su masa.

Tabla 2: Relación entre los Tamaños máximos

nominales del agregado y la masa de la muestra

Fuente: NTP 339-127

 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

PROCEDIMIENTO
1. Determinar la masa de las 3 muestras.

Figura 15: Pesado de las 3 muestras

Fuente: Propia

2. Secar la muestra en el recipiente por medio de la fuente de calor que se haya

elegido, que en este caso fue el horno 110 +-5 °C evitando la pérdida de
partículas.
3. La muestra estará suficientemente seca cuando la aplicación de calor adicional
cause o puede causar menos de 0,1% de pérdida adicional de masa.
4. Determinar la masa de la muestra seca con una aproximación de 0,1 %
después que se haya secado y enfriado lo suficiente para no dañar la balanza.

Figura 16: Pesado de la muestra

Fuente: Propia

Cálculo:
Calcular el contenido de humedad total evaporable.
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

100(W −D)
P= …(2)
D

Donde:
P = Contenido total de humedad evaporable de la muestra (%)
W= Masa de la muestra, humedad original (gr.)
D= Masa de la muestra seca (gr.)

RESULTADOS:

Tabla N°3 % de humedad de las 3 muestras

CONTENIDO DE HUMEDAD
ID DESCRIPCION UND 1 2 3
A Identificación de la muestra gr
B Peso del recipiente gr 62.2 69.7 79.9
CINTERPRETACIÓN
Recipiente+ suelo Húmedo
(5.78%) gr 262.7
Suelo con 271.6 301.7
bajo contenido de humedad
D Recipiente+ suelo seco gr 251.58 260.7 289.61
E Peso del agua gr 11.12 10.9 12.09
F Peso suelo seco gr 18.38 191 209 Fuente:
W% Porcentaje de humedad gr 5.587 5.71 7.76 Propia
G Promedio % 5.78
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

ENSAYO Nº3: TAMIZ Nu200 (75um) MTC E 137 / NTP 339.132

OBJETIVO:
Determinar por lavado el porcentaje de la cantidad de material fino que pasa por el tamiz
N.º 200.
REFERENCIAS NORMATIVAS:
Norma Técnica Peruana 339.132
Norma MTC E 137
INSTRUMENTO Y HERRAMIENTAS:
BALANZA:
Esta balanza tiene que tener una sensibilidad al 0,1% del peso de prueba en cualquier
punto dentro del rango de uso. Dentro de cualquier intervalo igual al 10% de la capacidad
de la balanza, la indicación del peso deberá tener una precisión dentro del 0,1 % del
rango indicado.
Figura 18

Fuente: Propia

HORNO:
Se requiere un horno ventilado capaz de mantener una temperatura alrededor de 110 C 
5C.
Figura 18

Fuente: Propia
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

MALLA Nº200: Tamiz de fracción menor N°200

Figura 20: TAMIZ N°200

Fuente: Imágenes de Google

PROCEDIMIENTO:
 Utilizamos las 3 muestras del ensayo de contenido de humedad que estaban
depositadas dentro del horno.

 Se procedió con el lavado de la muestra tomando como colador el tamiz N°200, se

ejerció una presión baja sobre el material retenido para evitar forzamiento en las
partículas a través del tamiz y así evitar dañarlo.

Figura 21

Fuente: Propia
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

 Continuamos con el lavado hasta que el agua que atravezaba el tamiz fue limpia y
clara.

 Colocamos las 3 muestras lavadas al horno.

 Finalmente, al día siguiente retiramos las 3 muestras del horno para obtener el
peso seco y los 500 g para el próximo ensayo de Granulometría.

Figura 22

Fuente: Propia

Nota: Fotos con taras nuevas, para los

cálculos se restó el peso de las taras nuevas y se sumó el peso de las taras

CÁLCULO:
Hallamos:
Peso material retenidoen tamiz
%Retenido= ×100
Peso total de la muestra

PESO TOTAL:

N.º MUESTRA M1 M2 M3

A Peso de bandeja (g) 62,2 g 69,7g 79,9g

B Peso de bandeja + suelo seco original (g) 251,58 260,7 289,61

C Peso de bandeja + suelo seco después del lavado (g) 118,30 125,73 142,09
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

D Peso de la muestra original seca (g) =(B-A) 189,38 191,00 209,71

E Peso de la muestra seca después de lavado (g) = (C-A) 56,1 56,03 62,19

% Malla 200 =(D-E) /D * 100 70,38 70,67 70,35

Promedio 70,47

RESULTADOS:

TABLA N°4- Calculo % retenido de la malla 200

INTERPRETACION DE RESULTADOS:
Se obtuvo un retenido del 70.47% de material fino en la malla N° 200.

Fuente: Propia
Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo
 Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo

No se encuentran entradas de índice

Facultad de Ingeniería
Carrera de Ingeniería Civil
Laboratorio de Suelo
