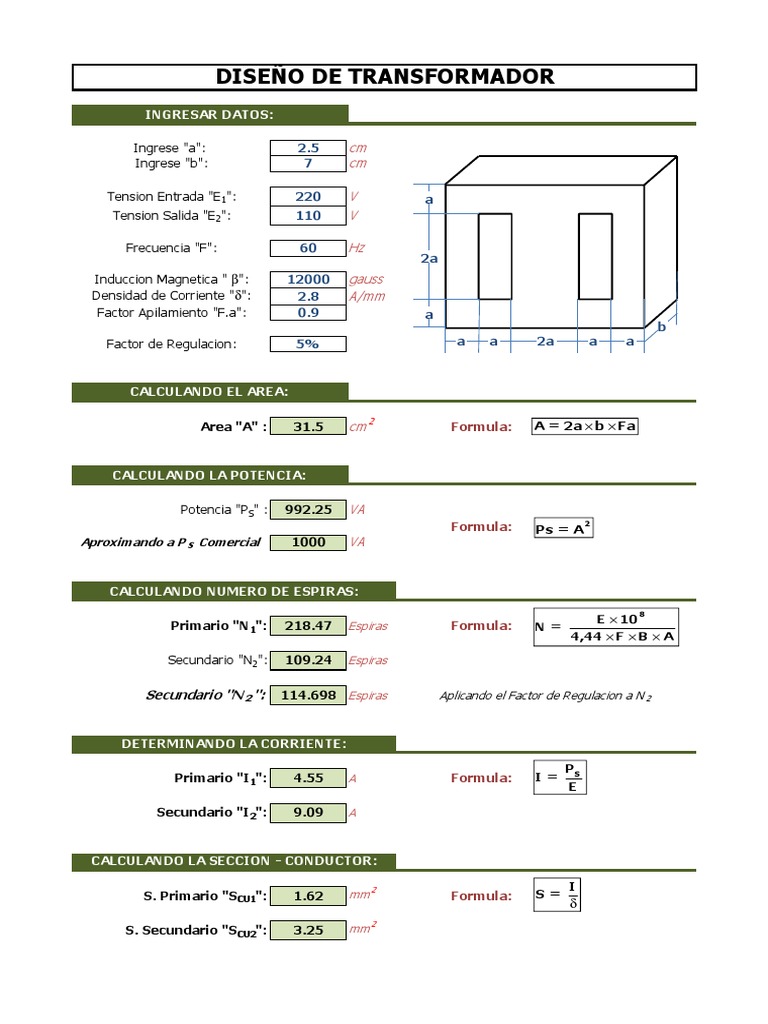

DISEÑO DE TRANSFORMADOR

INGRESAR DATOS:

Ingrese "a": 2.5 cm

Ingrese "b": 7 cm

Tension Entrada "E1": 220 V a

Tension Salida "E2": 110 V

Frecuencia "F": 60 Hz
2a
Induccion Magnetica " β": 12000 gauss
Densidad de Corriente "δ": 2.8 A/mm
Factor Apilamiento "F.a": 0.9 a
b
Factor de Regulacion: 5% a a 2a a a

CALCULANDO EL AREA:

Area "A" : 31.5 cm 2 Formula: A = 2a × b × Fa

CALCULANDO LA POTENCIA:

Potencia "PS" : 992.25 VA

2
Formula: Ps = A
Aproximando a P S Comercial 1000 VA

CALCULANDO NUMERO DE ESPIRAS:

8
E × 10
Primario "N1": 218.47 Espiras Formula: N=
4,44 × F × B × A

Secundario "N2": 109.24 Espiras

Secundario "N 2 ": 114.698 Espiras Aplicando el Factor de Regulacion a N 2

DETERMINANDO LA CORRIENTE:
PS
Primario "I1": 4.55 A Formula: I=
E

Secundario "I2": 9.09 A

CALCULANDO LA SECCION - CONDUCTOR:

I
S. Primario "SCU1": 1.62 mm 2 Formula: S=
δ

S. Secundario "SCU2": 3.25 mm 2

 HALLANDO DEL CALIBRE - CONDUCTOR:

Primario "SCU1":
Calibre: 15 A.W.G Peso: 14.67000 Kg
2
Seccion "S": 1.650000 mm
Diametro Aislado " φ": 1.520300 mm

Secundario "SCU2":
Calibre: 12 A.W.G Peso: 29.42000 Kg
2
Seccion "S": 3.309000 mm
Diametro Aislado " φ": 2.139000 mm

PESO DEL CONDUCTOR:

Hallamos el Perimetro para calcular 5

el numero de capas
L: 24 cm
7 b 7
Aumentamos un margen de error de 15% 2a
Lm: 27 cm 5

Peso Cu Primario "PCU1": 865.35 gr Formula:

PCU = L m × Nº Esp × Peso (Tabla)
Peso Cu Secundario "PCU2": 911.09 gr

ESPIRAS / CAPAS Y # CAPAS

# Espiras 49.33 ESP ≈ 50.00 ESP

# Capas 4.43 CAPAS ≈ 5.00 CAPAS

# Espiras 35.06 ESP ≈ 36.00 ESP

# Capas 3.27 CAPAS ≈ 4.00 CAPAS
