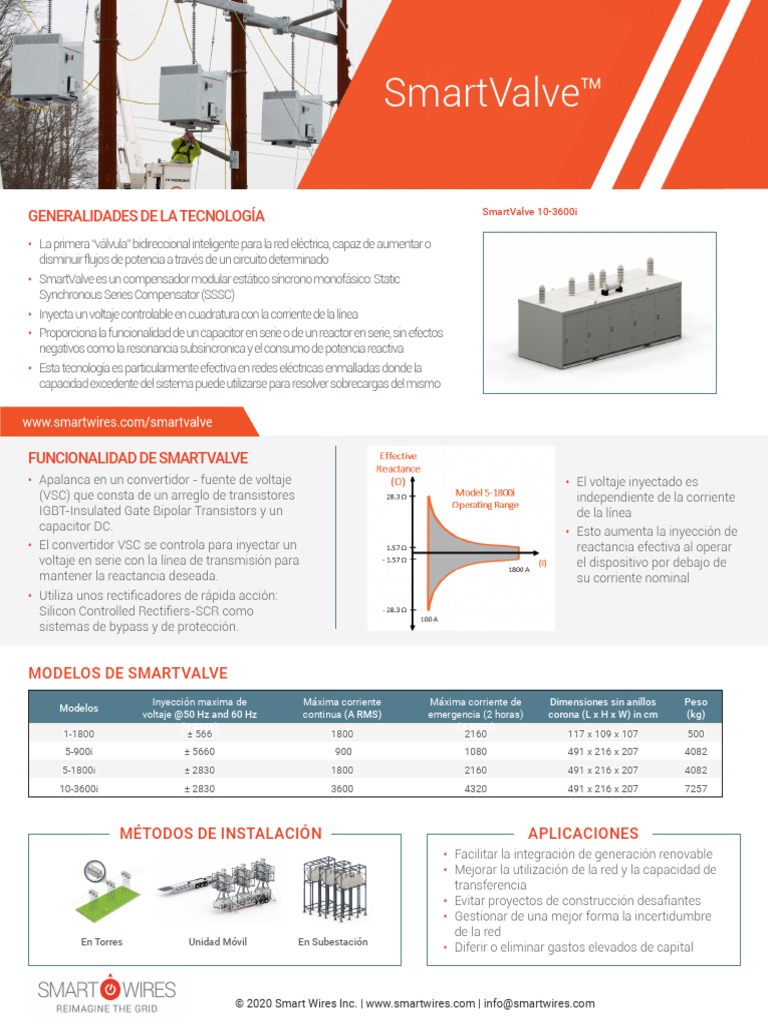

SmartValve™

SmartValve 10-3600i
GENERALIDADES DE LA TECNOLOGÍA
• La primera “válvula” bidireccional inteligente para la red eléctrica, capaz de aumentar o
disminuir flujos de potencia a través de un circuito determinado
• SmartValve es un compensador modular estático síncrono monofásico: Static
Synchronous Series Compensator (SSSC)
• Inyecta un voltaje controlable en cuadratura con la corriente de la línea
• Proporciona la funcionalidad de un capacitor en serie o de un reactor en serie, sin efectos
negativos como la resonancia subsíncronica y el consumo de potencia reactiva
• Esta tecnología es particularmente efectiva en redes eléctricas enmalladas donde la
capacidad excedente del sistema puede utilizarse para resolver sobrecargas del mismo

FUNCIONALIDAD DE SMARTVALVE
• Apalanca en un convertidor - fuente de voltaje • El voltaje inyectado es
(VSC) que consta de un arreglo de transistores independiente de la corriente
IGBT-Insulated Gate Bipolar Transistors y un de la línea
capacitor DC. • Esto aumenta la inyección de
• El convertidor VSC se controla para inyectar un reactancia efectiva al operar
voltaje en serie con la línea de transmisión para el dispositivo por debajo de
mantener la reactancia deseada. su corriente nominal
• Utiliza unos rectificadores de rápida acción:
Silicon Controlled Rectifiers-SCR como
sistemas de bypass y de protección.

MODELOS DE SMARTVALVE
Inyección maxima de Máxima corriente Máxima corriente de Dimensiones sin anillos Peso
Modelos
voltaje @50 Hz and 60 Hz continua (A RMS) emergencia (2 horas) corona (L x H x W) in cm (kg)
(V RMS) (A RMS)
1-1800 ± 566 1800 2160 117 x 109 x 107 500
5-900i ± 5660 900 1080 491 x 216 x 207 4082
5-1800i ± 2830 1800 2160 491 x 216 x 207 4082
10-3600i ± 2830 3600 4320 491 x 216 x 207 7257

MÉTODOS DE INSTALACIÓN APLICACIONES


• Facilitar la integración de generación renovable
• Mejorar la utilización de la red y la capacidad de
transferencia
• Evitar proyectos de construcción desafiantes
• Gestionar de una mejor forma la incertidumbre
de la red
En Torres Unidad Móvil En Subestación
• Diferir o eliminar gastos elevados de capital

© 2020 Smart Wires Inc. | www.smartwires.com | info@smartwires.com
