CLAS - 1

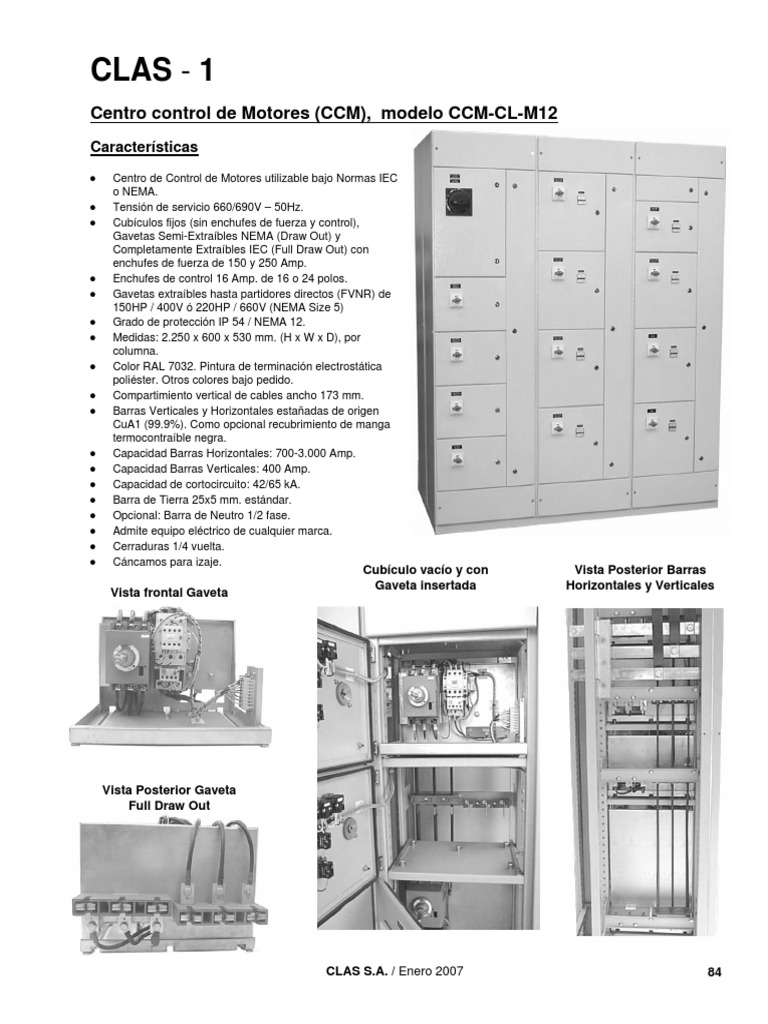

Centro control de Motores (CCM), modelo CCM-CL-M12

Características
• Centro de Control de Motores utilizable bajo Normas IEC
o NEMA.
• Tensión de servicio 660/690V – 50Hz.
• Cubículos fijos (sin enchufes de fuerza y control),
Gavetas Semi-Extraíbles NEMA (Draw Out) y
Completamente Extraíbles IEC (Full Draw Out) con
enchufes de fuerza de 150 y 250 Amp.
• Enchufes de control 16 Amp. de 16 o 24 polos.
• Gavetas extraíbles hasta partidores directos (FVNR) de
150HP / 400V ó 220HP / 660V (NEMA Size 5)
• Grado de protección IP 54 / NEMA 12.
• Medidas: 2.250 x 600 x 530 mm. (H x W x D), por
columna.
• Color RAL 7032. Pintura de terminación electrostática
poliéster. Otros colores bajo pedido.
• Compartimiento vertical de cables ancho 173 mm.
• Barras Verticales y Horizontales estañadas de origen
CuA1 (99.9%). Como opcional recubrimiento de manga
termocontraíble negra.
• Capacidad Barras Horizontales: 700-3.000 Amp.
• Capacidad Barras Verticales: 400 Amp.
• Capacidad de cortocircuito: 42/65 kA.
• Barra de Tierra 25x5 mm. estándar.
• Opcional: Barra de Neutro 1/2 fase.
• Admite equipo eléctrico de cualquier marca.
• Cerraduras 1/4 vuelta.
• Cáncamos para izaje.
Cubículo vacío y con Vista Posterior Barras
Gaveta insertada Horizontales y Verticales
Vista frontal Gaveta

Vista Posterior Gaveta

Full Draw Out

CLAS S.A. / Enero 2007 84

CLAS - 2

CLAS S.A. / Enero 2007 85

CLAS - 3
Centro control de Motores (CCM), modelo CCM-CL-M12
Tabla de dimesionamiento de gavetas y composición de Partidores Directos (FVNR) – 380 V –
50 Hz – 1500 RPM
Potencia
Módulos CCM NEMA Corriente Im MCP (marca LS) Manilla Op.
Motor
(1X = 150 mm.) Size Teórica (In x 13) Exterior
kW HP Modelo Trip Mag.
2X 0,06 0,08 00 0,22 2,86 TS100HMTU 10...20 EH2
2X 0,09 0,12 00 0,33 4,29 TS100HMTU 10...20 EH2
2X 0,12 0,16 00 0,42 5,46 TS100HMTU 10...20 EH2
2X 0,18 0,25 00 0,64 8,32 TS100HMTU 10...20 EH2
2X 0,25 0,34 00 0,88 11,44 TS100HMTU 10...20 EH2
2X 0,37 0,5 00 1,22 15,86 TS100HMTU 10...20 EH2
2X 0,55 0,75 00 1,5 19,5 TS100HMTU 10...20 EH2
2X 0,75 1 00 2 26 TS100HMTU 20...40 EH2
2X 0,8 1,06 00 2,07 27 TS100HMTU 20...40 EH2
2X 1,1 1,5 00 2,6 34 TS100HMTU 20...40 EH2
2X 1,5 2 0 4 46 TS100HMTU 40...80 EH2
2X 2,2 3 0 5 65 TS100HMTU 40...80 EH2
2X 2,5 3,3 0 6 74 TS100HMTU 40...80 EH2
2X 3 4 0 7 86 TS100HMTU 70...140 EH2
2X 3,7 5 0 8 107 TS100HMTU 70...140 EH2
2X 4 5,5 1 9 111 TS100HMTU 70...140 EH2
2X 5 7 1 11 137 TS100HMTU 120...240 EH2
2X 5,5 7,5 1 12 150 TS100HMTU 120...240 EH2
2X 6,5 9 1 14 179 TS100HMTU 120...240 EH2
2X 7,5 10 1 16 202 TS100HMTU 120...240 EH2
2X 8 11 2 17 217 TS100HMTU 120...240 EH2
2X 11 15 2 22 286 TS100HMTU 190...380 EH2
2X 12,5 17 2 25 325 TS100HMTU 190...380 EH2
2X 15 20 2 30 390 TS100HMTU 300...600 EH2
2X 18,5 25 2 37 481 TS100HMTU 300...600 EH2
3X 20 27 3 40 520 TS100HMTU 300...600 EH2
3X 22 30 3 44 572 TS100HMTU 400...800 EH2
3X 25 34 3 50 650 TS100HMTU 400...800 EH2
3X 30 40 3 60 780 TS100HMTU 600...1200 EH2
3X 37 50 3 72 936 TS100HMTU 600...1200 EH2
4X 40 54 4 79 1027 TS100HMTU 600...1200 EH2
4X 45 60 4 85 1105 TS100HMTU 600...1200 EH2
4X 51 70 4 97 1261 TS250HMTU 960...1920 EH2
4X 55 75 4 105 1365 TS250HMTU 960...1920 EH2
6X 59 80 5 112 1456 TS250HMTU 960...1920 EH2
6X 75 100 5 140 1820 TS250HMTU 960...1920 EH2
6X 80 110 5 147 1911 TS250HMTU 960...1920 EH2
6X 90 125 5 170 2210 TS250HMTU 1320...2640 EH2
6X 100 136 5 188 2444 TS250HMTU 1320...2640 EH2
6X 110 150 5 205 2665 TS400NMTU 1920...3840 DH3
9X 129 175 6 242 3146 TS400NMTU 1920...3840 DH3
9X 132 180 6 245 3185 TS400NMTU 1920...3840 DH3
9X 140 190 6 260 3380 TS400NMTU 1920...3840 DH3
9X 147 200 6 273 3549 TS400NMTU 1920...3840 DH3
9X 160 220 6 295 3835 TS400NMTU 1920...3840 DH3
9X 180 245 6 333 4329 TS800NMTU 3780...7560 DH4
9X 184 250 6 340 4420 TS800NMTU 3780...7560 DH4
9X 200 270 6 370 4810 TS800NMTU 3780...7560 DH4
9X 220 300 6 408 5304 TS800NMTU 3780...7560 DH4
12X 250 340 7 460 5980 TS800NMTU 3780...7560 DH4
12X 257 350 7 475 6175 TS800NMTU 3780...7560 DH4
12X 295 400 7 546 7098 TS800NMTU 3780...7560 DH4
12X 315 430 7 580 7540 TS800NMTU 3780...7560 DH4
12X 355 483 7 636 8268 ABS 1203e 2400...12000 n/a
12X 400 545 7 710 9230 ABS 1203e 2400...12000 n/a
12X 450 612 7 800 10400 ABS 1203e 2400...12000 n/a

CLAS S.A. / Enero 2007 86

CLAS - 4
Centro control de Motores (CCM), modelo CCM-CL-M12
Tabla de dimesionamiento de gavetas y composición de Partidores Directos (FVNR) – 380 V –
50 Hz – 1500 RPM (continuación)
Módulos CCM Potencia Motor NEMA Contactor Relé Protector de Motor, Pot. Transf. Control (*)
(1X = 150 mm.) Size Modelo Electrónico, Modelo Requerida/Real [VA]
kW HP
2X 0,06 0,08 00 MC-9 GMP22-3TR (0.3-1.5A) 5T 45 / 100
2X 0,09 0,12 00 MC-9 GMP22-3TR (0.3-1.5A) 4T 45 / 100
2X 0,12 0,16 00 MC-9 GMP22-3TR (0.3-1.5A) 3T 45 / 100
2X 0,18 0,25 00 MC-9 GMP22-3TR (0.3-1.5A) 2T 45 / 100
2X 0,25 0,34 00 MC-9 GMP22-3TR (0.3-1.5A) 45 / 100
2X 0,37 0,5 00 MC-9 GMP22-3PR (1-5A) 45 / 100
2X 0,55 0,75 00 MC-9 GMP22-3PR (1-5A) 45 / 100
2X 0,75 1 00 MC-9 GMP22-3PR (1-5A) 45 / 100
2X 0,8 1,06 00 MC-9 GMP22-3PR (1-5A) 45 / 100
2X 1,1 1,5 00 MC-9 GMP22-3PR (1-5A) 45 / 100
2X 1,5 2 0 MC-9 GMP22-3PR (1-5A) 45 / 100
2X 2,2 3 0 MC-9 GMP22-3SR (4.4-22A) 45 / 100
2X 2,5 3,3 0 MC-9 GMP22-3SR (4.4-22A) 45 / 100
2X 3 4 0 MC-9 GMP22-3SR (4.4-22A) 45 / 100
2X 3,7 5 0 MC-9 GMP22-3SR (4.4-22A) 45 / 100
2X 4 5,5 1 MC-12 GMP22-3SR (4.4-22A) 45 / 100
2X 5 7 1 MC-12 GMP22-3SR (4.4-22A) 45 / 100
2X 5,5 7,5 1 MC-12 GMP22-3SR (4.4-22A) 45 / 100
2X 6,5 9 1 MC-18 GMP22-3SR (4.4-22A) 45 / 100
2X 7,5 10 1 MC-18 GMP22-3SR (4.4-22A) 45 / 100
2X 8 11 2 MC-25 GMP22-3SR (4.4-22A) 45 / 100
2X 11 15 2 MC-25 GMP40-3TR (8-40A) 45 / 100
2X 12,5 17 2 MC-32 GMP40-3TR (8-40A) 45 / 100
2X 15 20 2 MC-32 GMP40-3TR (8-40A) 45 / 100
2X 18,5 25 2 MC-40 GMP40-3TR (16-80A) 45 / 100
3X 20 27 3 MC-50 GMP40-3TR (16-80A) 85 / 100
3X 22 30 3 MC-50 GMP40-3TR (16-80A) 85 / 100
3X 25 34 3 MC-65 GMP40-3TR (16-80A) 85 / 100
3X 30 40 3 MC-65 GMP40-3TR (16-80A) 85 / 100
3X 37 50 3 MC-75 GMP40-3TR (16-80A) 85 / 100
4X 40 54 4 MC-85 GMP22-3PR (1-5A) + 3TC 100/5 A. 85 / 100
4X 45 60 4 MC-85 GMP22-3PR (1-5A) + 3TC 100/5 A. 85 / 100
4X 51 70 4 GMC-100 GMP22-3PR (1-5A) + 3TC 150/5 A. 100 / 150
4X 55 75 4 GMC-100 GMP22-3PR (1-5A) + 3TC 150/5 A. 100 / 150
6X 59 80 5 GMC-125 GMP22-3PR (1-5A) + 3TC 150/5 A. 100 / 150
6X 75 100 5 GMC-150 GMP22-3PR (1-5A) + 3TC 200/5 A. 100 / 150
6X 80 110 5 GMC-180 GMP22-3PR (1-5A) + 3TC 200/5 A. 120 / 150
6X 90 125 5 GMC-180 GMP22-3PR (1-5A) + 3TC 200/5 A. 120 / 150
6X 100 136 5 GMC-220 GMP22-3PR (1-5A) + 3TC 250/5 A. 120 / 150
6X 110 150 5 GMC-220 GMP22-3PR (1-5A) + 3TC 250/5 A. 120 / 150
9X 129 175 6 GMC-300 GMP22-3PR (1-5A) + 3TC 300/5 A. 150 / 200
9X 132 180 6 GMC-300 GMP22-3PR (1-5A) + 3TC 300/5 A. 150 / 200
9X 140 190 6 GMC-300 GMP22-3PR (1-5A) + 3TC 300/5 A. 150 / 200
9X 147 200 6 GMC-300 GMP22-3PR (1-5A) + 3TC 300/5 A. 150 / 200
9X 160 220 6 GMC-300 GMP22-3PR (1-5A) + 3TC 400/5 A. 150 / 200
9X 180 245 6 GMC-400 GMP22-3PR (1-5A) + 3TC 400/5 A. 150 / 200
9X 184 250 6 GMC-400 GMP22-3PR (1-5A) + 3TC 400/5 A. 150 / 200
9X 200 270 6 GMC-400 GMP22-3PR (1-5A) + 3TC 400/5 A. 150 / 200
9X 220 300 6 GMC-600 GMP22-3PR (1-5A) + 3TC 500/5 A. 210 / 250
12X 250 340 7 GMC-600 GMP22-3PR (1-5A) + 3TC 500/5 A. 210 / 250
12X 257 350 7 GMC-600 GMP22-3PR (1-5A) + 3TC 600/5 A. 210 / 250
12X 295 400 7 GMC-600 GMP22-3PR (1-5A) + 3TC 600/5 A. 210 / 250
12X 315 430 7 GMC-600 GMP22-3PR (1-5A) + 3TC 800/5 A. 210 / 250
12X 355 483 7 GMC-800 GMP22-3PR (1-5A) + 3TC 800/5 A. 210 / 250
12X 400 545 7 GMC-800 GMP22-3PR (1-5A) + 3TC 800/5 A. 210 / 250
12X 450 612 7 GMC-800 GMP22-3PR (1-5A) + 3TC 1.000/5 A. 210 / 250
Nota: (*) Inc. 3 pilotos LED, 1 Relé Aux. y 1 Horámetro
Opciones: - Relés electrónicos de sobrecarga (ver lista LS)
- Variadores de Frecuencia (Ver lista LS y Elettronica Santerno)
- Partidores Suaves (Ver lista Elettronica Santerno)

CLAS S.A. / Enero 2007 87

CLAS - 5
Centro control de Motores (CCM), modelo CCM-CL-M12
Precios

Elemento Descripción Precio

Columna estándar Incluye tapas traseras, superior y de ducto de cables $ 397.650

Columna ancho completo Incluye tapas trasera, frontal ancha y superior $ 400.840

Tapa lateral Incluye pernos de fijación y empaquetadura $ 44.990

Bandeja Incluye guías y correderas $ 19.250

Puerta 1x Incluye chapa, bisagras y empaquetadura $ 19.140

Puerta 2x Incluye chapa, bisagras y empaquetadura $ 21.340

Puerta 3x Incluye chapa, bisagras y empaquetadura $ 24.530

Puerta 4x Incluye chapa, bisagras y empaquetadura $ 32.560

Puerta 5x Incluye chapa, bisagras y empaquetadura $ 36.740

Puerta 6x Incluye chapa, bisagras y empaquetadura $ 42.240

Puerta 7x Incluye chapa, bisagras y empaquetadura $ 47.740

Puerta 8x Incluye chapa, bisagras y empaquetadura $ 60.060

Puerta 10x Incluye chapa, bisagras y empaquetadura $ 63.580

Puerta 12x Incluye chapa, bisagras y empaquetadura $ 80.740

Gaveta 2x Incluye enchufes fuerza (entrada + salida) y control $ 107.580

Gaveta 3x Incluye enchufes fuerza (entrada + salida) y control $ 109.670

Gaveta 4x Incluye enchufes fuerza (entrada + salida) y control $ 111.870

Gaveta 5x Incluye enchufes fuerza (entrada + salida) y control $ 114.070

Gaveta 6x Incluye enchufes fuerza (entrada + salida) y control $ 116.160

Juego barras verticales 400 Amp. Incluye barras (3) y aisladores (soporte) $ 75.000

Barras horizontales 700 Amp. (x col.) Incluye barras (3) y aisladores (soporte) $ 77.100

Barras horizontales 850 Amp. (x col.) Incluye barras (3) y aisladores (soporte) $ 92.700

Barras horizontales 1030 Amp. (x col.) Incluye barras (3) y aisladores (soporte) $ 108.750

Barras horizontales 1200 Amp. (x col.) Incluye barras (3) y aisladores (soporte) $ 123.300

Barras horizontales 1560 Amp. (x col.) Incluye barras (3) y aisladores (soporte) $ 158.400

Barras horizontales 1880 Amp. (x col.) Incluye barras (3) y aisladores (soporte) $ 192.150

Barras horizontales 2100 Amp. (x col.) Incluye barras (3) y aisladores (soporte) $ 230.100

Barras horizontales 2500 Amp. (x col.) Incluye barras (3) y aisladores (soporte) $ 294.750

Barras horizontales 3100 Amp. (x col.) Incluye barras (3) y aisladores (soporte) $ 364.950

Enchufe fuerza volante (entrada) 250 Amp. para barra de 5mm. de espesor $ 38.850

Enchufe fuerza volante (salida) 250 Amp. para barra de 3mm. de espesor $ 38.850

Enchufe fuerza fijo (salida) 250 Amp. inserto (barra) de 3 mm. de espesor $ 31.500
