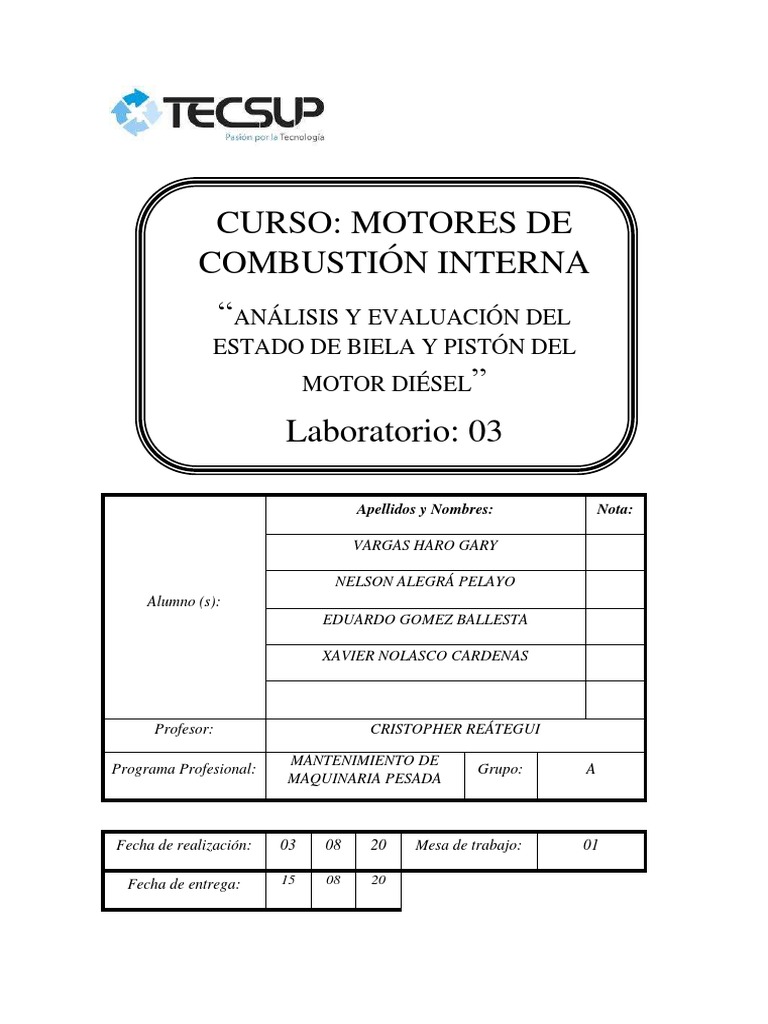

CURSO: MOTORES DE

COMBUSTIÓN INTERNA
“ANÁLISIS Y EVALUACIÓN DEL
ESTADO DE BIELA Y PISTÓN DEL
MOTOR DIÉSEL”

Laboratorio: 03

Apellidos y Nombres: Nota:

VARGAS HARO GARY

NELSON ALEGRÁ PELAYO

Alumno (s):
EDUARDO GOMEZ BALLESTA

XAVIER NOLASCO CARDENAS

Profesor: CRISTOPHER REÁTEGUI

MANTENIMIENTO DE
Programa Profesional: Grupo: A
MAQUINARIA PESADA

Fecha de realización: 03 08 20 Mesa de trabajo: 01

Fecha de entrega: 15 08 20
Medición del diámetro menor de la biela(d).

Biela 1era lectura 2da lectura Diferencia

1era biela 27.02 mm 26.99 mm 0.03 mm

2da biela 27.02 mm 26.94 mm 0.08 mm

3era biela 26.97 mm 26.88 mm 0.09 mm

4ta biela 26.99 mm 27.03 mm 0.04 mm

Medición del diámetro mayor de la biela(A).

Biela 1era lectura 2da lectura Diferencia

1era biela 50.13 mm 20.03 mm 0.10 mm

2da biela 51.24 mm 50.49 mm 0.75 mm

3era biela 50.46 mm 50.20 mm 0.26 mm

4ta biela 50.51 mm 50.49 mm 0.02 mm

Medición del bulón.

Lado A

Bulón 1era medición 2da Medición

1er bulón 27.05 27.13

2do bulón 26.98 27.11

3er bulón 26.96 26.84

4to bulón 27.06 27.07

Lado B

Bulón 1era medición 2da medición

1er bulón 26.93 26.96

2do bulón 26.98 26.98

3er bulón 27.04 27.10

4to bulón 27.08 27.05

Lado A
1era
medición
Lado B 2da
medición
Medición del diámetro del pistón.

Pistón Diámetro A Diámetro B

1er Pistón 85.93 mm 85.93 mm

2do Pistón 85.94 mm 85.94 mm

3er Pistón 85.97 mm 85.95 mm

4to Pistón 85.95 mm 86.03 mm

Diámetro A Diámetro B

Medición espacio lateral del anillo

 Pistón Especificación 1 2 3 4

Anillo Superior 0.2 mm OK OK OK OK

Segundo Anillo 0.2 mm OK OK OK OK

Medición separación de extremos del anillo (luz de anillos)

Pistón Especificación 1 2 3 4

Anillo Superior 0.30 - 0.54 0.30 0.254 0.15 0.20

Segundo Anillo 0.25 – 0.52 0.40 0.30 0.20 0.20

Tercero Anillo 0.20 – 0.52 0.17 0.17 0.30 0.20

Link:

https://www.youtube.com/watch?v=WmlOromG7L8&feature=youtu.be
