Código FLA-23 v.

00
Guía Unificada de Laboratorios
Página 1 de 1

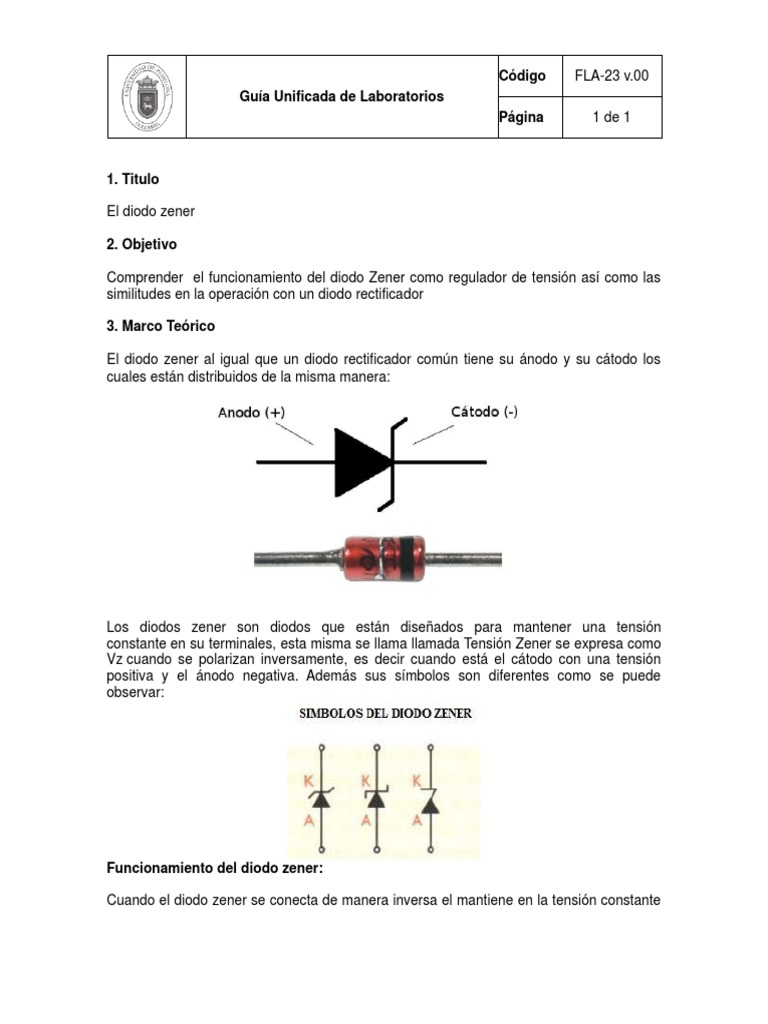

1. Titulo

El diodo zener

2. Objetivo

Comprender el funcionamiento del diodo Zener como regulador de tensión así como las
similitudes en la operación con un diodo rectificador

3. Marco Teórico

El diodo zener al igual que un diodo rectificador común tiene su ánodo y su cátodo los
cuales están distribuidos de la misma manera:

Los diodos zener son diodos que están diseñados para mantener una tensión
constante en su terminales, esta misma se llama llamada Tensión Zener se expresa como
Vz cuando se polarizan inversamente, es decir cuando está el cátodo con una tensión
positiva y el ánodo negativa. Además sus símbolos son diferentes como se puede
observar:

Funcionamiento del diodo zener:

Cuando el diodo zener se conecta de manera inversa el mantiene en la tensión constante


a pesar de que se aumente, además la corriente que pasa por el diodo en estas
condiciones se llama corriente zener o Iz.

Por otro lado el diodo zener puede trabajar correctamente en las 3 zonas: la zona de
disrupción, la zona inversa y en la zona directa.

Las características principales de estos diodos son su tensión zener y su máxima potencia
zener, y es esta misma relación la que permite hallar su corriente máxima.

4. Materiales, Equipos e Insumos

• Proteus
• Protoboard
• Cables de conexión
• Resistencias
• Potenciómetro de 10kΩ y 100kΩ
• Multímetro.
• diodo Zener de alguno de los siguientes Vz: 3.6V, 3.9V, 4.3, 4.7V o 5.1V
• fuente de alimentación.

5. Reactivos

N/A

6. Procedimiento

1. Seleccione el componente, para el diodo Zener que se usará en el desarrollo de la


práctica identifique sus terminales (ánodo y cátodo).
2. Busque el datasheet del diodo Zener seleccionado por el grupo de trabajo y que
van a utilizar en el desarrollo de la práctica; anote el valor correspondiente a cada
parámetro proporcionado en la hoja de especificaciones del fabricante.
a) Tensión Zener(VZ).
b) Corriente máxima de funcionamiento (Iz Max)
c) Potencia máxima de disipación (Pz)

3. Ajuste los valores de la fuente de tensión para los valores a continuación: 250mV,
500Mv, 600mV, 700mV, 800mV, 1V, 2V, 4V, 6V, 8V, 10V. en cada uno de ellos
mida la tensión y corriente del diodo, consígnelos en una tabla de valores

4. Invierta la polaridad del diodo y llene la tabla para cada uno de los valores de Vs
especificados.
VS (V) 0 1 2 3 4 5 6 7 8 9 10
VZ (V)
IZ(mA)

5. Grafique los resultados obtenidos


6. Monte el circuito de la Figura a continuación (RL=1KΩ), dar a la resistencia “Rs” un
valor adecuado (resistencia y potencia), para que la corriente que circule a través
del diodo Zener sea mayor Iz min y menor a Iz max

.
Figura 1
7. Compruebe el funcionamiento del diodo Zener como regulador, con valores de Vth
en sus terminales superiores e inferiores a su Vz.

Puntos adicionales de manera individual Opcional : X2


• Realice el procedimiento anterior de manera física
• Adjunte a Teams video máximo de 3 minutos explicando el funcionamiento.

7. Nivel de Riesgo

La práctica de laboratorio presenta un nivel de riesgo bajo, se recomienda preguntar al


docente encargado ante cualquier duda en la conexión de los componentes para evitar
descargas eléctricas debidas a malas conexiones.

8. Bibliografía

Principios de Electrónica, MALVINO Albert P. Cuarta, quinta y sexta edición, España, 1999
